Van điều tiết lưu lượng nước là gì? Cấu tạo, nguyên lý và ứng dụng

Van điều tiết lưu lượng nước là thiết bị được sử dụng để kiểm soát lượng nước đi qua đường ống bằng cách thay đổi tiết diện dòng chảy. Người vận hành có thể điều chỉnh van để tăng hoặc giảm lưu lượng theo yêu cầu của hệ thống, thay vì chỉ thực hiện chức năng đóng hoặc mở hoàn toàn như van cổng.

Van điều tiết lưu lượng  nước được sử dụng trong nhiều hệ thống như cấp nước, HVAC, tưới tiêu, xử lý nước, sản xuất công nghiệp và các hệ thống kỹ thuật của tòa nhà. Tùy vào yêu cầu về độ chính xác, áp suất, kích thước đường ống và phương thức vận hành, có thể lựa chọn van cầu, van bướm, van bi, van kim hoặc van điều khiển tự động.

Van điều tiết lưu lượng  nước là gì?

Van điều tiết lưu lượng  nước là loại van cho phép người sử dụng thay đổi mức độ mở của van để kiểm soát lưu lượng nước. Khi van mở lớn, tiết diện dòng chảy tăng và lượng nước đi qua thường tăng; khi van đóng bớt, tiết diện giảm và lưu lượng nước giảm.

Mức độ điều tiết thực tế còn phụ thuộc vào áp suất trước và sau van, đặc tính của van, đường kính đường ống và đặc tính của hệ thống. Vì vậy, không thể chỉ dựa vào phần trăm độ mở của van để xác định chính xác lưu lượng mà không xét đến các điều kiện vận hành.

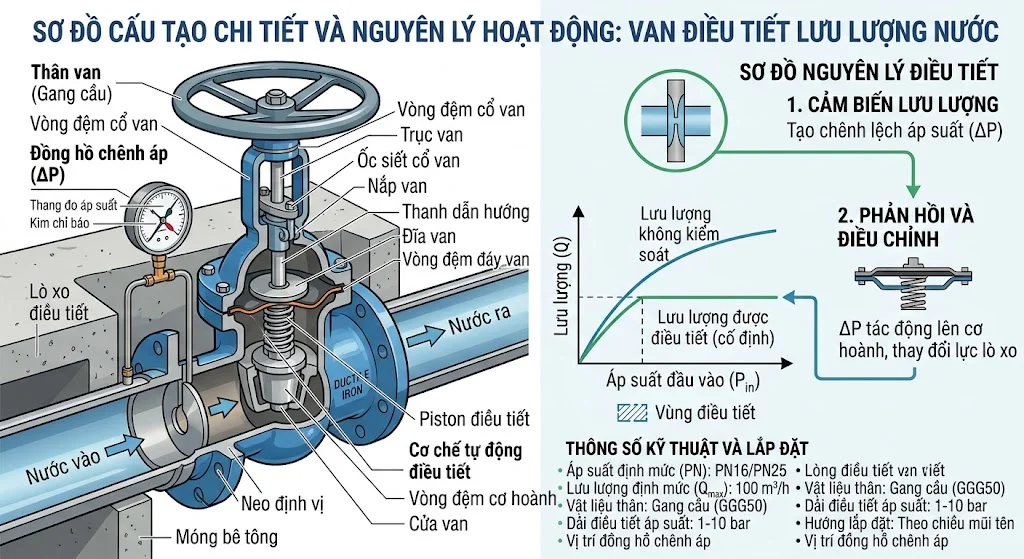

Cấu tạo Van điều tiết lưu lượng  nước

Thân van

Thân van là bộ phận chính chứa cơ cấu điều tiết và chịu áp lực của dòng nước. Vật liệu chế tạo có thể là đồng, gang, gang cầu, thép carbon, inox hoặc nhựa tùy kích thước và môi trường làm việc.

Đối với hệ thống nước dân dụng, van đồng và van nhựa thường được sử dụng ở các đường ống nhỏ. Trong hệ thống công nghiệp, van gang, gang cầu, thép hoặc inox thường được lựa chọn khi yêu cầu về áp suất, nhiệt độ và độ bền cao hơn.

Đĩa van hoặc cơ cấu điều tiết

Đây là bộ phận trực tiếp thay đổi tiết diện dòng chảy. Tùy loại van, cơ cấu này có thể là đĩa van, nút van, viên bi, kim van hoặc cửa van.

Khi người vận hành thay đổi vị trí của cơ cấu điều tiết, diện tích dòng chảy thay đổi theo. Nhờ đó, lưu lượng nước qua van được tăng hoặc giảm theo yêu cầu.

Trục van

Trục van truyền chuyển động từ tay quay, tay gạt hoặc bộ truyền động đến cơ cấu điều tiết. Đối với van điều tiết thủ công, người vận hành trực tiếp tác động lên trục thông qua tay quay hoặc tay gạt.

Trong các hệ thống tự động, trục có thể được kết nối với actuator điện hoặc khí nén. Bộ truyền động sẽ thay đổi vị trí van dựa trên tín hiệu điều khiển từ hệ thống.

Bộ phận làm kín

Gioăng, Seat và Packing giúp hạn chế nước rò rỉ ra ngoài hoặc đi qua van khi van cần đóng kín. Vật liệu làm kín thường được lựa chọn dựa trên nhiệt độ, áp suất và tính chất của nước.

Đối với nước thông thường, EPDM là vật liệu được sử dụng khá phổ biến trong nhiều loại van. Tuy nhiên, cần lựa chọn theo đúng thông số của nhà sản xuất thay vì sử dụng một loại gioăng cho mọi điều kiện.

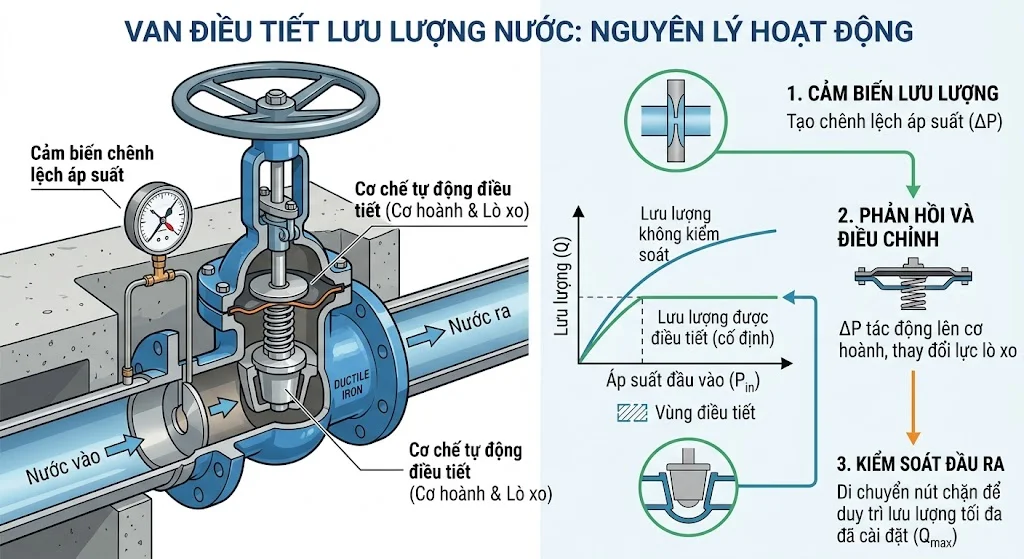

Nguyên lý hoạt động của Van điều tiết lưu lượng  nước

Khi van mở hoàn toàn, tiết diện dòng nước qua van đạt mức lớn nhất và hệ thống có thể đạt lưu lượng cao nhất trong điều kiện áp suất hiện tại. Khi người vận hành xoay tay quay hoặc tay gạt, cơ cấu điều tiết dịch chuyển và làm thay đổi tiết diện dòng chảy.

Với Van điều tiết lưu lượng  nước tự động, cảm biến có thể đo lưu lượng thực tế và gửi tín hiệu về bộ điều khiển. Bộ điều khiển sau đó điều chỉnh actuator để tăng hoặc giảm độ mở van nhằm đưa lưu lượng về giá trị mong muốn.

Các loại Van điều tiết lưu lượng  nước phổ biến

Van cầu điều tiết lưu lượng

Van cầu là một trong những loại van phù hợp với chức năng điều tiết lưu lượng. Cấu tạo của van cho phép đĩa van thay đổi tiết diện dòng chảy tương đối linh hoạt, giúp kiểm soát lưu lượng tốt hơn so với van cổng.

Van cầu thường được sử dụng trong hệ thống nước nóng, hơi, HVAC và các hệ thống công nghiệp cần điều chỉnh lưu lượng thường xuyên. Tuy nhiên, do cấu tạo dòng chảy đi qua van có sự thay đổi hướng nên tổn thất áp suất thường cao hơn van cổng khi mở hoàn toàn.

Van bướm điều tiết lưu lượng

Van bướm sử dụng đĩa van xoay quanh trục để thay đổi tiết diện dòng chảy. Loại van này có thiết kế nhỏ gọn, trọng lượng tương đối thấp và phù hợp với đường ống có kích thước lớn.

Van bướm có thể được sử dụng để điều tiết lưu lượng ở mức độ nhất định. Khi yêu cầu kiểm soát chính xác, có thể kết hợp van bướm với bộ truyền động điện và tín hiệu điều khiển phù hợp.

Van bi điều tiết lưu lượng

Van bi sử dụng viên bi có lỗ xuyên tâm để kiểm soát dòng nước. Van bi thông thường được thiết kế chủ yếu cho chức năng đóng mở nhanh, nhưng một số loại van bi chuyên dụng có thể được sử dụng để điều tiết.

Nếu sử dụng van bi thông thường ở trạng thái mở một phần trong thời gian dài, dòng nước có thể gây mài mòn Seat và viên bi. Vì vậy, cần sử dụng đúng loại van nếu hệ thống yêu cầu điều tiết liên tục.

Van kim

Van kim có cấu tạo với đầu kim nhỏ và khả năng thay đổi tiết diện dòng chảy rất chính xác. Đây là loại van phù hợp với những hệ thống cần điều chỉnh lưu lượng nhỏ và chính xác.

Van kim thường được sử dụng trong thiết bị đo, hệ thống điều khiển và các đường ống có lưu lượng nhỏ. Đối với đường ống nước công nghiệp lớn, các loại van điều khiển chuyên dụng thường phù hợp hơn.

Van điều khiển lưu lượng tự động

Van điều khiển lưu lượng tự động có thể sử dụng actuator điện hoặc khí nén để thay đổi độ mở dựa trên tín hiệu điều khiển. Hệ thống có thể kết hợp với lưu lượng kế, cảm biến áp suất và PLC để kiểm soát lưu lượng theo thời gian thực.

Đây là giải pháp phù hợp với nhà máy, hệ thống HVAC, xử lý nước và các dây chuyền cần duy trì lưu lượng ổn định. Mức độ tự động hóa có thể được thiết kế từ điều khiển đơn giản đến hệ thống điều khiển tập trung.

Thông số kỹ thuật của Van điều tiết lưu lượng  nước

Thông số cụ thể cần được lựa chọn theo thiết kế hệ thống. Đặc biệt, với van điều khiển tự động cần xác định thêm đặc tính lưu lượng của van, tín hiệu điều khiển và mô-men hoặc lực cần thiết của bộ truyền động.

Van điều tiết lưu lượng  nước khác van khóa nước như thế nào?

Van khóa nước chủ yếu được sử dụng để đóng hoặc mở đường ống. Khi van mở hoàn toàn, nước được phép đi qua; khi van đóng hoàn toàn, dòng nước bị ngăn lại.

Trong khi đó, Van điều tiết lưu lượng  nước được thiết kế để có thể duy trì nhiều mức độ mở khác nhau nhằm kiểm soát lượng nước đi qua. Người vận hành có thể điều chỉnh lưu lượng theo nhu cầu thay vì chỉ lựa chọn hai trạng thái đóng hoặc mở.

Ví dụ, van cổng phù hợp với việc cô lập một tuyến đường ống nhưng không phải lựa chọn lý tưởng để điều tiết liên tục. Van cầu hoặc van điều khiển thường phù hợp hơn khi hệ thống yêu cầu thay đổi lưu lượng thường xuyên.

Ưu điểm của Van điều tiết lưu lượng nước

Van điều tiết lưu lượng  nước giúp kiểm soát lượng nước cung cấp cho từng khu vực hoặc thiết bị. Điều này đặc biệt hữu ích trong hệ thống có nhiều nhánh đường ống và mỗi khu vực yêu cầu lưu lượng khác nhau.

Van cũng giúp cân bằng hệ thống và hạn chế tình trạng một số nhánh nhận quá nhiều nước trong khi các nhánh khác không đủ lưu lượng. Trong hệ thống HVAC hoặc cấp nước, việc cân bằng lưu lượng có thể góp phần nâng cao hiệu quả vận hành tổng thể.

Đối với hệ thống tự động, van có thể kết hợp với cảm biến và bộ điều khiển để duy trì lưu lượng theo giá trị cài đặt. Điều này giúp giảm sự phụ thuộc vào thao tác thủ công và phù hợp với các hệ thống cần vận hành liên tục.

Ứng dụng của Van điều tiết lưu lượng  nước

Van điều tiết lưu lượng  nước được sử dụng trong hệ thống cấp nước để phân phối và cân bằng lượng nước giữa các khu vực. Van có thể được lắp trên các nhánh đường ống để điều chỉnh lượng nước cấp cho từng khu vực theo nhu cầu.

Trong hệ thống HVAC, van được sử dụng để kiểm soát dòng nước lạnh hoặc nước nóng đi qua các thiết bị trao đổi nhiệt. Việc điều chỉnh lưu lượng giúp kiểm soát khả năng trao đổi nhiệt và duy trì điều kiện vận hành theo yêu cầu.

Trong hệ thống tưới, van điều tiết giúp phân phối nước phù hợp cho từng khu vực trồng cây. Đối với các hệ thống công nghiệp và xử lý nước, van có thể được tích hợp với PLC và cảm biến để điều khiển lưu lượng tự động.

Cách lựa chọn Van điều tiết lưu lượng nước

Khi lựa chọn Van điều tiết lưu lượng nước, trước tiên cần xác định lưu lượng tối thiểu, lưu lượng tối đa và áp suất làm việc của hệ thống. Đây là những thông số quan trọng để lựa chọn kích thước và đặc tính của van.

Tiếp theo cần lựa chọn loại van phù hợp với mức độ điều tiết. Nếu chỉ cần điều chỉnh đơn giản, van cầu hoặc van bướm có thể đáp ứng tùy hệ thống; nếu cần điều khiển chính xác và tự động, nên sử dụng van điều khiển chuyên dụng kết hợp với actuator và cảm biến.

Cuối cùng cần kiểm tra vật liệu, kiểu kết nối và điều kiện môi trường. Van phải có khả năng chịu được áp suất và nhiệt độ thực tế, đồng thời vật liệu Seat và gioăng phải tương thích với nguồn nước và điều kiện vận hành.

FAQ – Câu hỏi thường gặp về Van điều tiết lưu lượng nước

Van nào dùng để điều tiết lưu lượng nước tốt nhất?

Không có một loại van phù hợp cho mọi hệ thống. Van cầu thường có khả năng điều tiết tốt, van bướm phù hợp với nhiều đường ống lớn, còn van điều khiển chuyên dụng phù hợp với hệ thống cần kiểm soát lưu lượng tự động và chính xác.

Có thể dùng van cổng để điều tiết lưu lượng nước không?

Không nên sử dụng van cổng để điều tiết lưu lượng liên tục. Van cổng được thiết kế chủ yếu cho chức năng đóng hoặc mở hoàn toàn, việc để cửa van ở trạng thái mở một phần trong thời gian dài có thể gây rung, mài mòn và ảnh hưởng đến tuổi thọ van.

Van bi có điều tiết được lưu lượng nước không?

Van bi thông thường có thể làm thay đổi lưu lượng khi điều chỉnh độ mở, nhưng chủ yếu được thiết kế cho chức năng đóng mở nhanh. Nếu cần điều tiết thường xuyên, nên lựa chọn van bi có thiết kế phù hợp với điều tiết hoặc sử dụng loại van chuyên dụng.

Van điều tiết lưu lượng nước có tự động được không?

Có. Van có thể kết hợp với actuator điện hoặc khí nén để tự động thay đổi độ mở. Khi kết hợp với cảm biến lưu lượng và PLC, hệ thống có thể tự động duy trì lưu lượng theo giá trị cài đặt.

Van điều tiết lưu lượng nước có giúp tiết kiệm nước không?

Van có thể giúp phân phối và kiểm soát lượng nước phù hợp với nhu cầu sử dụng, từ đó hạn chế việc cấp nước quá mức. Tuy nhiên, mức tiết kiệm thực tế còn phụ thuộc vào thiết kế hệ thống, áp suất, lịch vận hành và cách điều khiển van.

Kết luận

Van điều tiết lưu lượng nước là thiết bị quan trọng trong những hệ thống cần kiểm soát lượng nước đi qua đường ống thay vì chỉ đóng hoặc mở hoàn toàn. Tùy nhu cầu, có thể lựa chọn van cầu, van bướm, van bi chuyên dụng, van kim hoặc van điều khiển tự động để đạt được mức độ điều tiết phù hợp.

Khi lựa chọn Van điều tiết lưu lượng nước, cần xác định chính xác lưu lượng, áp suất, kích thước đường ống, vật liệu, kiểu kết nối và phương thức điều khiển. Đối với hệ thống yêu cầu điều tiết thường xuyên và chính xác, nên ưu tiên loại van được thiết kế chuyên dụng cho điều tiết thay vì sử dụng các loại van chỉ có chức năng đóng mở Van điều tiết lưu lượng nước.
