Gate Valve 1 2 là gì? Kích thước, cấu tạo và ứng dụng

Gate Valve 1 2  là cách gọi phổ biến của van cổng 1/2 inch, tương đương kích thước danh nghĩa DN15. Đây là loại van được sử dụng để đóng hoặc mở hoàn toàn dòng nước trong các đường ống có kích thước nhỏ, thường xuất hiện trong hệ thống cấp nước dân dụng, đường ống kỹ thuật, tưới tiêu và một số ứng dụng công nghiệp.

Van cổng hoạt động bằng cách nâng hoặc hạ một cửa van bên trong thân van. Khi mở hoàn toàn, cửa van được nâng lên khỏi đường đi của dòng nước, giúp dòng chảy đi qua với tổn thất áp suất tương đối thấp.

Gate Valve  1 2  thường có thiết kế nhỏ gọn và có thể được chế tạo từ đồng, inox, gang hoặc các vật liệu khác tùy theo model. Khi lựa chọn, ngoài kích thước 1/2 inch, người dùng cần quan tâm đến vật liệu, kiểu kết nối, áp suất và nhiệt độ làm việc để bảo đảm van phù hợp với hệ thống.

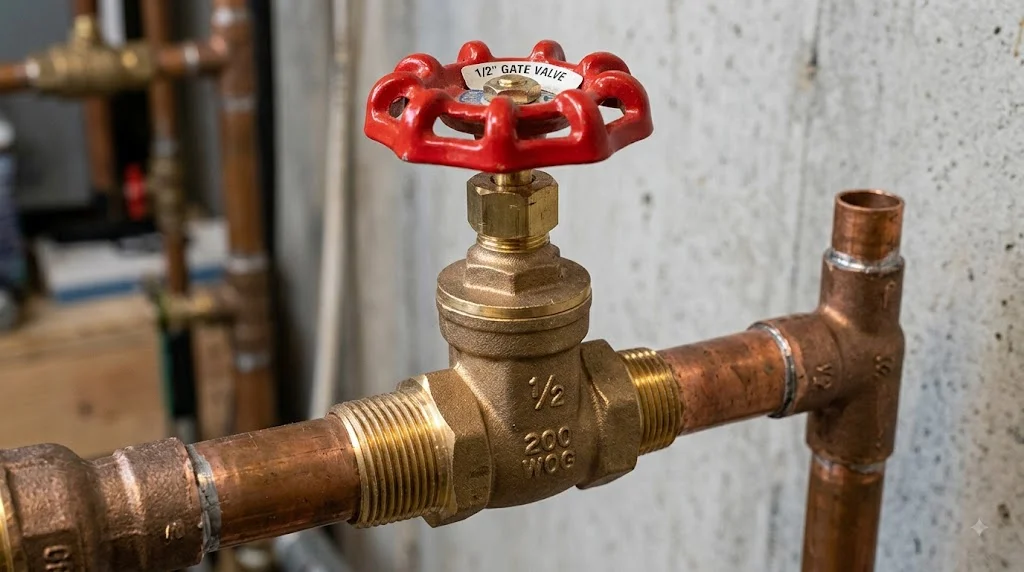

Gate Valve  1 2  là gì?

Gate Valve  1 2  có nghĩa là van cổng 1/2 inch, thường được quy đổi thành DN15 hoặc 15A trong hệ thống đường ống. Van sử dụng cửa van để chặn dòng lưu chất và thường được vận hành bằng tay quay.

Khác với van bi có thể đóng mở nhanh bằng cách xoay 90°, van cổng cần nhiều vòng quay tay để đưa cửa van từ trạng thái mở hoàn toàn sang đóng hoàn toàn. Thiết kế này giúp van phù hợp với các vị trí cần cô lập đường ống nhưng không yêu cầu thao tác đóng mở quá nhanh.

Van cổng chủ yếu được thiết kế để đóng hoặc mở, không nên sử dụng van ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng.

Gate Valve  1 2  tương đương bao nhiêu DN?

Gate Valve  1 2  tương đương DN15, tức kích thước danh nghĩa 15 mm và thường được gọi là van cổng 15A. Trong một số loại ống thép phổ biến, DN15 có đường kính ngoài khoảng 21,3 mm và thường được gọi theo cách thông dụng là phi 21.

Tuy nhiên, DN15 không có nghĩa đường kính thực tế của van hoặc đường ống luôn bằng đúng 15 mm. DN là kích thước danh nghĩa dùng để tiêu chuẩn hóa khả năng kết nối giữa van, đường ống và phụ kiện.

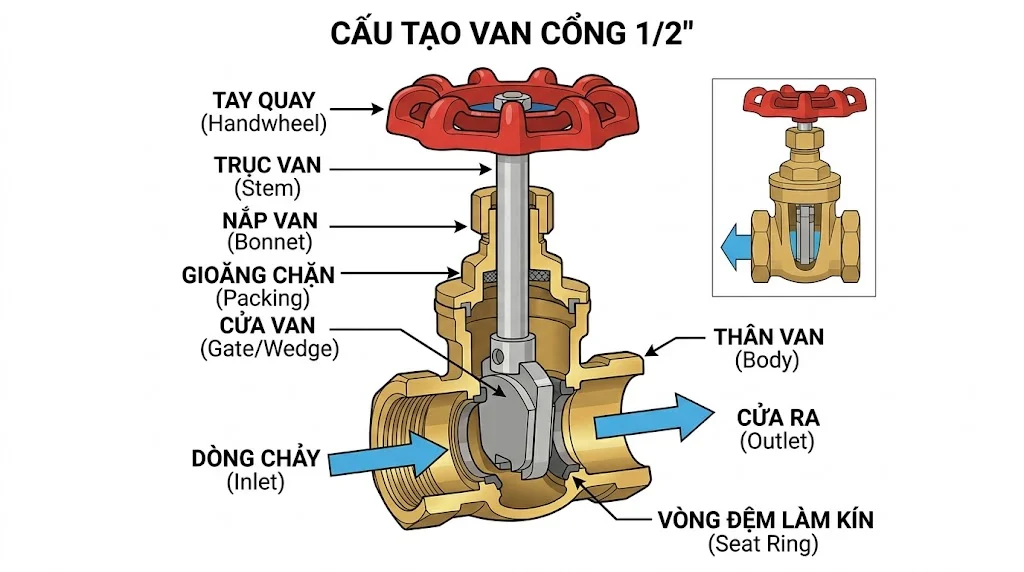

Cấu tạo của Gate Valve  1 2

Thân van

Thân van là bộ phận chính chứa cửa van và chịu áp lực của dòng nước. Với Gate Valve  1 2 , thân van thường được chế tạo từ đồng, inox hoặc các vật liệu khác tùy vào môi trường sử dụng.

Van đồng thường được sử dụng trong hệ thống cấp nước dân dụng vì có kích thước nhỏ, trọng lượng nhẹ và khả năng chống ăn mòn tương đối tốt. Đối với môi trường yêu cầu khả năng chống ăn mòn cao hơn, van inox có thể là lựa chọn phù hợp.

Cửa van

Cửa van là bộ phận trực tiếp ngăn dòng nước khi van đóng. Khi người vận hành xoay tay quay theo chiều mở, cửa van được nâng lên và tạo khoảng trống cho nước đi qua.

Khi xoay theo chiều đóng, cửa van hạ xuống và tiếp xúc với bề mặt làm kín bên trong thân van. Khi cửa van ép kín vào Seat, dòng nước bị ngăn lại.

Trục van

Trục van truyền chuyển động từ tay quay xuống cửa van. Khi tay quay được xoay, trục sẽ tạo chuyển động nâng hoặc hạ cửa van tùy theo thiết kế.

Trục thường được chế tạo từ vật liệu có độ bền cơ học tốt và khả năng chống ăn mòn phù hợp với môi trường nước. Đối với các van thường xuyên vận hành, chất lượng trục có ảnh hưởng đáng kể đến độ ổn định của van.

Tay quay

Tay quay là bộ phận giúp người vận hành đóng hoặc mở van bằng tay. Do Gate Valve  1 2  có kích thước nhỏ nên lực vận hành thường không lớn và có thể thao tác trực tiếp mà không cần hộp số.

Tay quay thường có ký hiệu hoặc mũi tên chỉ hướng đóng mở. Người vận hành cần xoay đúng chiều và không nên dùng lực quá lớn khi van đã đến vị trí cuối hành trình.

Seat và bộ phận làm kín

Seat tạo ra bề mặt tiếp xúc với cửa van để ngăn dòng nước đi qua khi van đóng. Ngoài Seat, van còn có gioăng và Packing quanh trục để hạn chế rò rỉ nước ra bên ngoài.

Vật liệu làm kín có thể là PTFE, EPDM, NBR hoặc vật liệu kim loại tùy theo thiết kế. Việc lựa chọn vật liệu phù hợp giúp tăng tuổi thọ và khả năng làm kín của van.

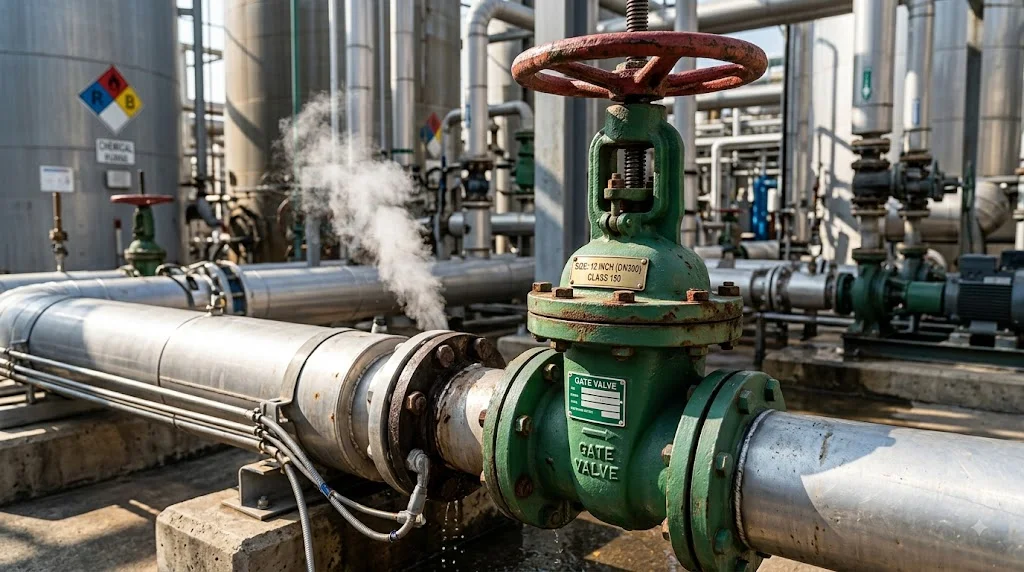

Nguyên lý hoạt động của Gate Valve  1 2

Khi người vận hành xoay tay quay theo chiều mở, trục van sẽ nâng cửa van lên khỏi vị trí làm kín. Khi cửa van được nâng hoàn toàn, nước có thể đi qua thân van với mức cản trở tương đối thấp.

Khi xoay tay quay theo chiều đóng, cửa van di chuyển xuống và dần thu hẹp tiết diện dòng chảy. Khi cửa van tiếp xúc với Seat, đường nước được đóng kín và dòng chảy bị ngăn lại.

Do cơ cấu đóng mở cần chuyển động tuyến tính của cửa van, Gate Valve  1 2  thường mất nhiều thời gian thao tác hơn van bi cùng kích thước. Bù lại, van phù hợp với mục đích cô lập đường ống và có tổn thất áp suất thấp khi mở hoàn toàn.

Các loại Gate Valve  1 2  phổ biến

Gate Valve  1 2  bằng đồng

Van cổng 1/2 inch bằng đồng là loại được sử dụng phổ biến trong hệ thống nước dân dụng. Vật liệu đồng có khả năng chống ăn mòn tốt trong nhiều môi trường nước và phù hợp với các đường ống kích thước nhỏ.

Loại van này thường sử dụng kết nối ren và có thiết kế tương đối nhỏ gọn. Đây là lựa chọn phù hợp cho các hệ thống cấp nước, đường ống phụ trợ và một số ứng dụng HVAC.

Gate Valve  1 2  inox

Van cổng 1/2 inch bằng inox có khả năng chống ăn mòn tốt hơn so với nhiều loại van thép hoặc vật liệu thông thường. Van thường được lựa chọn cho những môi trường yêu cầu độ bền và khả năng chống gỉ cao.

Inox 304 phù hợp với nhiều ứng dụng thông thường, trong khi inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường đặc biệt. Cần lựa chọn đúng loại inox dựa trên đặc tính lưu chất và yêu cầu của hệ thống.

Gate Valve  1 2  ren

Đây là loại phổ biến nhất đối với kích thước 1/2 inch. Hai đầu van được gia công ren để kết nối trực tiếp với đường ống hoặc phụ kiện ren tương ứng.

Khi lắp đặt, cần xác định đúng loại ren và tiêu chuẩn ren để tránh tình trạng không tương thích giữa van và đường ống. Nên sử dụng vật liệu làm kín phù hợp và không siết quá lực để tránh làm hỏng ren.

Thông số kỹ thuật Gate Valve  1 2

Thông số thực tế cần được kiểm tra theo catalogue của từng sản phẩm. Đặc biệt, áp suất và nhiệt độ làm việc có thể khác nhau đáng kể giữa các model dù cùng kích thước 1/2 inch.

Ưu điểm của Gate Valve  1 2

Gate Valve  1 2  có thiết kế tương đối đơn giản và phù hợp với các hệ thống đường ống nhỏ. Khi mở hoàn toàn, cửa van được nâng ra khỏi dòng chảy nên mức tổn thất áp suất thường thấp hơn so với một số loại van điều tiết.

Van cũng có khả năng đóng kín tốt khi được lựa chọn và lắp đặt đúng cách. Cơ cấu tay quay không cần nguồn điện hay khí nén nên phù hợp với các hệ thống vận hành thủ công.

Ngoài ra, van cổng 1/2 inch có nhiều lựa chọn về vật liệu và kiểu kết nối. Người dùng có thể lựa chọn van đồng, inox hoặc các vật liệu khác tùy theo loại nước, áp suất và điều kiện môi trường.

Ứng dụng của Gate Valve  1 2

Gate Valve  1 2  thường được sử dụng trong các hệ thống cấp nước dân dụng, đường ống thiết bị vệ sinh và các tuyến ống kỹ thuật có kích thước nhỏ. Van có thể được lắp trước hoặc sau thiết bị để cô lập một khu vực khi cần bảo trì.

Trong hệ thống tưới, van cổng 1/2 inch có thể được sử dụng để đóng mở từng nhánh đường ống. Ngoài ra, sản phẩm cũng xuất hiện trong một số hệ thống HVAC, đường nước phụ trợ và thiết bị công nghiệp.

Đối với hệ thống PCCC, việc sử dụng van cổng DN15 cần căn cứ vào thiết kế và tiêu chuẩn của hệ thống. Không nên tự ý thay thế loại van khác chỉ dựa trên kích thước ren mà không kiểm tra yêu cầu kỹ thuật của công trình.

Cách lựa chọn Gate Valve  1 2  phù hợp

Khi lựa chọn Gate Valve  1 2 , trước tiên cần xác định đường ống có thực sự là DN15 hay không. Nếu đường ống sử dụng kết nối ren 1/2 inch, cần kiểm tra thêm tiêu chuẩn ren để bảo đảm van có thể lắp đặt chính xác.

Tiếp theo cần xác định loại lưu chất, áp suất và nhiệt độ. Với nước sạch ở điều kiện thông thường, van đồng là lựa chọn phổ biến, trong khi môi trường có tính ăn mòn hoặc yêu cầu cao về độ bền có thể cân nhắc van inox.

Cuối cùng, cần xác định van chỉ dùng để đóng mở hay cần điều tiết lưu lượng. Nếu hệ thống thường xuyên cần điều chỉnh lưu lượng, van cầu hoặc van điều khiển có thể phù hợp hơn van cổng.

FAQ – Câu hỏi thường gặp về Gate Valve 1 2

Gate Valve  1 2  là van gì?

Gate Valve 1 2  là cách gọi tiếng Anh của van cổng 1/2 inch, tương đương kích thước danh nghĩa DN15. Van sử dụng cửa van nâng hạ để đóng hoặc mở dòng nước và thường được vận hành bằng tay quay.

Gate Valve 1 2  bằng bao nhiêu DN?

Gate Valve  1 2  tương đương DN15, thường được gọi là van cổng 15A. Với nhiều loại ống thép thông dụng, DN15 thường đi cùng đường kính ngoài khoảng 21,3 mm và được gọi theo cách thông dụng là phi 21.

Gate Valve 1 2  có dùng cho nước được không?

Có. Van cổng 1/2 inch được sử dụng phổ biến trong hệ thống nước dân dụng và nhiều hệ thống kỹ thuật khác. Tuy nhiên, cần lựa chọn vật liệu thân van và vật liệu làm kín phù hợp với nhiệt độ, áp suất và chất lượng nước.

Gate Valve 1 2  có điều chỉnh lưu lượng được không?

Van cổng chủ yếu được thiết kế để đóng hoặc mở hoàn toàn dòng nước. Không nên sử dụng van ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng vì có thể gây rung, mài mòn cửa van và ảnh hưởng đến khả năng làm kín.

Gate Valve  1 2  và Ball Valve 1/2 khác nhau thế nào?

Gate Valve 1/2 sử dụng cửa van nâng hạ và cần nhiều vòng quay để đóng mở, trong khi Ball Valve 1/2 sử dụng viên bi và thường chỉ cần xoay khoảng 90°. Van bi có ưu điểm thao tác nhanh và nhỏ gọn hơn, còn van cổng phù hợp với những ứng dụng cần cô lập đường ống và tổn thất áp suất thấp khi mở hoàn toàn.

Kết luận

Gate Valve 1 2  là van cổng 1/2 inch, tương đương DN15, được sử dụng phổ biến trong các hệ thống cấp nước và đường ống kích thước nhỏ. Van có cấu tạo gồm thân van, cửa van, trục, tay quay và hệ thống làm kín, hoạt động bằng cách nâng hoặc hạ cửa van để kiểm soát dòng chảy. Khi lựa chọn Gate Valve  1 2 , cần kiểm tra chính xác kích thước, tiêu chuẩn ren, vật liệu, áp suất và nhiệt độ làm việc để bảo đảm van phù hợp với đường ống và vận hành ổn định Gate Valve 1 2 .
