Van 4 cửa 3 vị trí là gì? Cấu tạo, nguyên lý và ứng dụng

Van 4 cửa 3 vị trí là loại van đảo chiều khí nén 4/3, có bốn cửa kết nối và ba trạng thái làm việc. Van thường được sử dụng để điều khiển hướng chuyển động của xi lanh khí nén tác động kép và có thêm một vị trí trung gian để dừng hoặc duy trì trạng thái của cơ cấu.

Bốn cửa của van thường gồm một cửa cấp khí P, hai cửa làm việc A và B, cùng một cửa xả R. Khi con trượt di chuyển giữa ba vị trí, các đường khí được kết nối theo những sơ đồ khác nhau, giúp xi lanh có thể tiến, lùi hoặc dừng tùy theo cấu hình trung tâm của van.

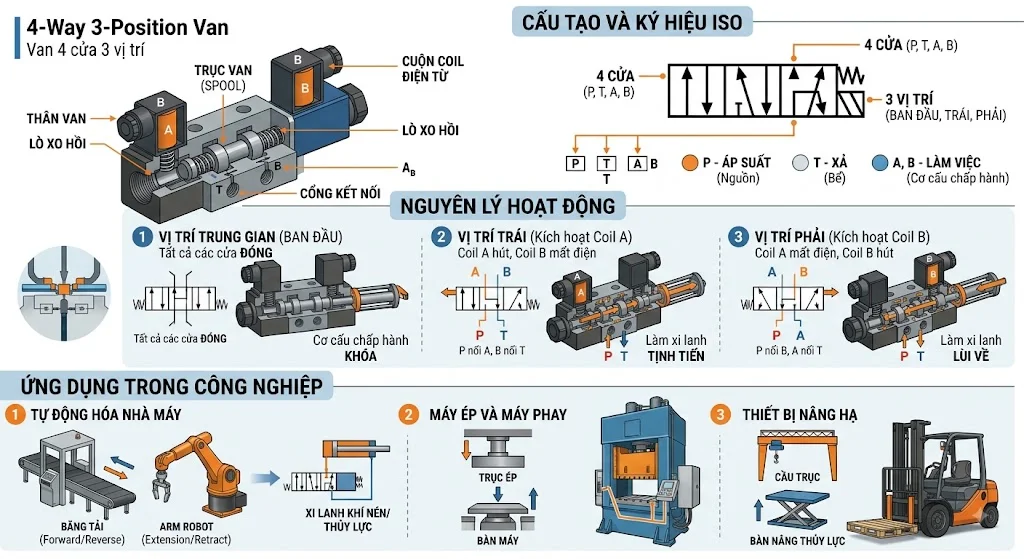

Cấu tạo van 4 cửa 3  vị trí

Thân van

Thân van là bộ phận chứa các đường dẫn khí và cơ cấu điều khiển bên trong. Thân thường được chế tạo từ hợp kim nhôm hoặc các vật liệu kỹ thuật có khả năng chịu áp suất và môi trường khí nén.

Trên thân van thường có ký hiệu P, A, B và R để xác định chức năng của từng cửa. Khi lắp đặt, cần xác định đúng vị trí các cửa để tránh đấu nhầm đường cấp, đường làm việc và đường xả.

Con trượt

Con trượt là bộ phận quan trọng nhất quyết định đường đi của khí nén. Khi con trượt dịch chuyển sang trái, giữa hoặc phải, các cửa bên trong van sẽ được kết nối theo từng trạng thái tương ứng.

Thiết kế con trượt quyết định kiểu trung tâm của van 4/3. Vì vậy, hai van cùng có bốn cửa và ba vị trí nhưng có thể hoạt động rất khác nhau nếu sử dụng kiểu trung tâm khác nhau.

Cơ cấu điều khiển

Van 4/3 có thể được điều khiển bằng điện từ, khí nén, cơ khí hoặc kết hợp nhiều phương pháp. Trong hệ thống tự động hóa, van điện từ 4/3 thường được sử dụng để nhận tín hiệu từ PLC hoặc bộ điều khiển.

Cơ cấu điều khiển phải đủ lực để đưa con trượt qua ba vị trí một cách chính xác. Với van điện từ, điện áp coil phải phù hợp với hệ thống điều khiển, chẳng hạn 24VDC hoặc mức điện áp khác theo thiết kế của nhà sản xuất.

Nguyên lý hoạt động của van 4 cửa 3  vị trí

Vị trí thứ nhất

Ở vị trí thứ nhất, cửa cấp P được kết nối với một cửa làm việc, chẳng hạn A, trong khi cửa B được kết nối với cửa xả R. Khí nén đi vào một phía của xi lanh và đẩy piston theo một hướng.

Cách kết nối này tạo ra chuyển động tiến hoặc lùi tùy thuộc vào cách đấu đường ống. Khi cần đảo chiều xi lanh, con trượt sẽ chuyển sang vị trí thứ ba để thay đổi hướng cấp khí.

Vị trí trung tâm

Vị trí trung tâm là đặc điểm quan trọng nhất của van 4/3. Tùy loại van, vị trí này có thể khóa toàn bộ các cửa, nối các cửa làm việc với nhau hoặc nối cửa cấp với cửa xả.

Do đó, van 4/3 có thể tạo ra nhiều trạng thái khác nhau khi xi lanh đang dừng. Việc lựa chọn kiểu trung tâm phải dựa trên yêu cầu về vị trí dừng, khả năng giữ tải và trạng thái an toàn của cơ cấu.

Vị trí thứ ba

Khi con trượt chuyển sang vị trí thứ ba, đường cấp và đường xả được đảo lại so với vị trí thứ nhất. Khí nén đi vào phía còn lại của xi lanh và làm piston di chuyển theo hướng ngược lại.

Nhờ có ba vị trí, người vận hành có thể điều khiển cơ cấu theo ba trạng thái thay vì chỉ tiến và lùi. Vị trí thứ ba đặc biệt hữu ích trong những hệ thống cần dừng hoặc thay đổi trạng thái hoạt động của xi lanh.

Các kiểu trung tâm của van 4/3

Van 4/3 trung tâm đóng

Ở kiểu trung tâm đóng, khi con trượt ở vị trí giữa, các cửa P, A, B và R đều được đóng theo cấu hình của van. Khí nén bị giữ trong các buồng của xi lanh và dòng khí không tiếp tục đi qua van.

Cấu hình này phù hợp với những ứng dụng cần giữ xi lanh tại vị trí tương đối ổn định khi van ở trạng thái trung tâm. Tuy nhiên, khả năng giữ vị trí thực tế còn phụ thuộc vào độ kín của van, tải trọng và đặc tính của xi lanh.

Van 4/3 trung tâm xả

Ở kiểu trung tâm xả, các cửa làm việc A và B được kết nối với cửa xả khi con trượt ở vị trí giữa. Khi đó, áp suất trong hai buồng của xi lanh có thể được giải phóng.

Cấu hình này phù hợp với những hệ thống muốn cơ cấu được giải áp khi không có tín hiệu điều khiển. Tuy nhiên, xi lanh sẽ không được giữ chắc như cấu hình trung tâm đóng nếu tải trọng vẫn tác động lên cơ cấu.

Van 4/3 trung tâm cấp

Ở kiểu trung tâm cấp, cửa P được kết nối với các cửa làm việc theo sơ đồ thiết kế trong khi cửa xả bị đóng hoặc được cô lập. Khí nén tiếp tục được cung cấp đến cơ cấu khi van ở vị trí giữa.

Cấu hình này có thể được sử dụng khi cần duy trì áp suất tại cơ cấu chấp hành. Tuy nhiên, cần kiểm tra kỹ sơ đồ ký hiệu của từng model vì cách kết nối trung tâm có thể khác nhau giữa các nhà sản xuất.

Van 4/3 khác van 5/2 như thế nào?

Khác nhau về số cửa

Van 4/3 có bốn cửa và ba vị trí, trong khi van 5/2 có năm cửa và hai vị trí. Van 5/2 thường có một cửa cấp, hai cửa làm việc và hai cửa xả riêng biệt.

Van 4/3 chỉ sử dụng một cửa xả chung theo cách ký hiệu phổ biến. Vì vậy, cấu tạo đường khí và cách bố trí hệ thống xả có sự khác biệt giữa hai loại van.

Ưu điểm của van 4 cửa 3 vị trí

Có thêm trạng thái trung gian

Ưu điểm lớn nhất của van 4/3 là có ba vị trí điều khiển thay vì hai. Vị trí trung tâm cho phép thiết kế nhiều trạng thái như khóa, xả hoặc cấp khí tùy theo cấu hình van.

Điều này giúp hệ thống kiểm soát cơ cấu chấp hành linh hoạt hơn. Đặc biệt, những máy cần dừng xi lanh tại một thời điểm xác định có thể tận dụng vị trí trung tâm để xây dựng logic điều khiển.

Điều khiển được xi lanh tác động kép

Van 4/3 có thể điều khiển cả hai chiều chuyển động của xi lanh tác động kép. Hai cửa A và B lần lượt đưa khí nén vào hai phía của piston.

Khi kết hợp với cảm biến hành trình và PLC, van có thể tạo thành một hệ thống điều khiển chuyển động tự động. Tốc độ chuyển động có thể được điều chỉnh thêm bằng van tiết lưu phù hợp.

Có nhiều lựa chọn kiểu trung tâm

Van 4/3 có nhiều cấu hình trung tâm khác nhau để đáp ứng các yêu cầu vận hành. Người thiết kế có thể lựa chọn trung tâm đóng, trung tâm xả, trung tâm cấp hoặc các cấu hình khác tùy ứng dụng.

Sự đa dạng này giúp van 4/3 phù hợp với nhiều loại máy móc. Tuy nhiên, cần đọc chính xác ký hiệu khí nén của van trước khi đấu nối vì các kiểu trung tâm có cách vận hành hoàn toàn khác nhau.

Ứng dụng của van 4/3

Điều khiển xi lanh khí nén

Van 4/3 được sử dụng để điều khiển xi lanh tác động kép trong các cơ cấu đẩy, kéo, kẹp, nâng và định vị. Ba vị trí giúp người điều khiển có thể lựa chọn trạng thái chuyển động hoặc dừng của xi lanh.

Đối với các cơ cấu cần dừng giữa hành trình, kiểu trung tâm phải được lựa chọn đặc biệt cẩn thận. Nếu yêu cầu giữ vị trí chính xác cao, có thể cần kết hợp thêm van khóa hoặc giải pháp điều khiển vị trí chuyên dụng.

Máy tự động hóa

Van 4/3 được sử dụng trong các máy đóng gói, máy lắp ráp, máy cấp phôi và dây chuyền sản xuất tự động. PLC có thể điều khiển các coil hoặc cơ cấu tác động của van theo chương trình.

Khi kết hợp với cảm biến, hệ thống có thể thực hiện chu trình tiến, dừng và lùi tự động. Điều này giúp tăng khả năng kiểm soát và giảm thao tác thủ công trong quá trình vận hành.

Cách lựa chọn van 4 cửa 3 vị trí

Xác định kiểu trung tâm

Đây là yếu tố quan trọng nhất khi lựa chọn van 4/3. Cần xác định rõ khi van ở vị trí giữa thì hệ thống muốn khóa khí, xả khí hay tiếp tục cấp khí cho cơ cấu.

Chọn sai kiểu trung tâm có thể khiến xi lanh di chuyển ngoài ý muốn hoặc không giữ được vị trí. Vì vậy, cần đối chiếu sơ đồ ký hiệu trên catalogue với yêu cầu vận hành trước khi mua van.

Kiểm tra áp suất làm việc

Cần xác định áp suất khí nén của hệ thống và so sánh với phạm vi làm việc của van. Van phải có khả năng hoạt động ổn định ở áp suất thực tế và không vượt quá áp suất tối đa cho phép.

Đối với hệ thống công nghiệp, nên kiểm tra cả áp suất tối thiểu để van chuyển trạng thái chính xác. Áp suất không phù hợp có thể khiến con trượt hoạt động chậm hoặc không hoàn toàn.

Lựa chọn phương thức điều khiển

Van có thể được điều khiển bằng điện từ, khí nén hoặc cơ khí. Nếu sử dụng PLC, van điện từ thường thuận tiện hơn vì có thể nhận tín hiệu điều khiển trực tiếp từ hệ thống tự động hóa.

Nếu sử dụng coil điện từ, cần xác định chính xác điện áp và công suất coil. Các mức như 24VDC, 24VAC hoặc 220VAC không được tự ý thay thế cho nhau.

FAQ về van 4 cửa 3 vị trí

Van 4 cửa 3 vị trí là van gì?

Van 4 cửa 3 vị trí là van đảo chiều khí nén được ký hiệu là van 4/3. Van có bốn cửa kết nối và ba trạng thái làm việc, thường dùng để điều khiển xi lanh khí nén tác động kép.

Điểm đặc biệt của van là có thêm vị trí trung tâm giữa hai trạng thái tiến và lùi. Tùy cấu hình trung tâm, vị trí này có thể khóa, xả hoặc cấp khí cho cơ cấu chấp hành.

Van 4/3 có điều khiển được xi lanh tác động kép không?

Có. Hai cửa A và B của van được kết nối với hai buồng của xi lanh tác động kép để điều khiển chuyển động tiến và lùi.

Khi van chuyển sang vị trí trung tâm, xi lanh có thể được giữ, xả hoặc chuyển sang trạng thái khác tùy thiết kế. Đây là ưu điểm khiến van 4/3 phù hợp với những cơ cấu cần nhiều hơn hai trạng thái điều khiển.

Van 4/3 trung tâm đóng là gì?

Van 4/3 trung tâm đóng là loại van mà khi con trượt ở vị trí giữa, các cửa được đóng theo cấu hình trung tâm đóng. Khí trong hai buồng của xi lanh được giữ lại trong phạm vi độ kín của hệ thống.

Cấu hình này thường được lựa chọn khi muốn hạn chế chuyển động của xi lanh trong trạng thái trung tâm. Tuy nhiên, nó không thay thế hoàn toàn cho cơ cấu khóa cơ khí nếu hệ thống có yêu cầu giữ tải hoặc an toàn nghiêm ngặt.

Van 4/3 khác van 5/2 như thế nào?

Van 4/3 có bốn cửa và ba vị trí, trong khi van 5/2 có năm cửa và hai vị trí. Điểm khác biệt quan trọng nhất là van 4/3 có thêm vị trí trung tâm để tạo trạng thái dừng hoặc xả/cấp khí tùy cấu hình.

Van 5/2 thường phù hợp với các ứng dụng xi lanh chỉ cần tiến và lùi. Van 4/3 phù hợp hơn khi máy cần kiểm soát thêm trạng thái trung gian của cơ cấu.

Van 4/3 có giữ được xi lanh đứng yên không?

Có thể, nếu sử dụng cấu hình trung tâm phù hợp, đặc biệt là trung tâm đóng. Khi đó, các cửa làm việc có thể được khóa để hạn chế khí thoát khỏi hai buồng của xi lanh.

Tuy nhiên, khả năng giữ vị trí thực tế còn phụ thuộc vào độ kín của van, rò rỉ nội bộ, tải trọng và đặc tính của xi lanh. Với cơ cấu nâng hoặc tải trọng nguy hiểm, nên sử dụng thêm giải pháp khóa cơ khí hoặc van giữ tải chuyên dụng.

Kết luận

Van 4 cửa 3 vị trí, hay van khí nén 4/3, là thiết bị điều khiển hướng dòng khí với bốn cửa và ba trạng thái làm việc. Van thường được sử dụng để điều khiển xi lanh tác động kép, đặc biệt trong những hệ thống cần thêm trạng thái trung tâm để dừng, khóa hoặc xả khí.

Khi lựa chọn van 4/3, cần đặc biệt chú ý đến kiểu trung tâm, kích thước cổng, lưu lượng, áp suất làm việc và phương thức điều khiển. Trong đó, kiểu trung tâm là thông số quan trọng nhất vì nó quyết định cách xi lanh hoạt động khi van ở vị trí giữa van 4 cửa 3 vị trí.
