Van 1 chiều lắp đứng hay ngang? Hướng dẫn lắp đặt đúng kỹ thuật

Van 1 chiều lắp đứng hay ngang là câu hỏi rất phổ biến khi thi công hệ thống cấp nước, máy bơm, khí nén và đường ống công nghiệp. Trên thực tế, không phải loại van một chiều nào cũng có thể lắp được ở cả hai phương ngang và phương đứng. Việc lắp đặt sai hướng có thể khiến van hoạt động không chính xác, giảm tuổi thọ hoặc thậm chí mất hoàn toàn chức năng ngăn dòng chảy ngược. Do đó, trước khi lắp đặt cần hiểu rõ cấu tạo và nguyên lý hoạt động của từng loại van để lựa chọn vị trí phù hợp.

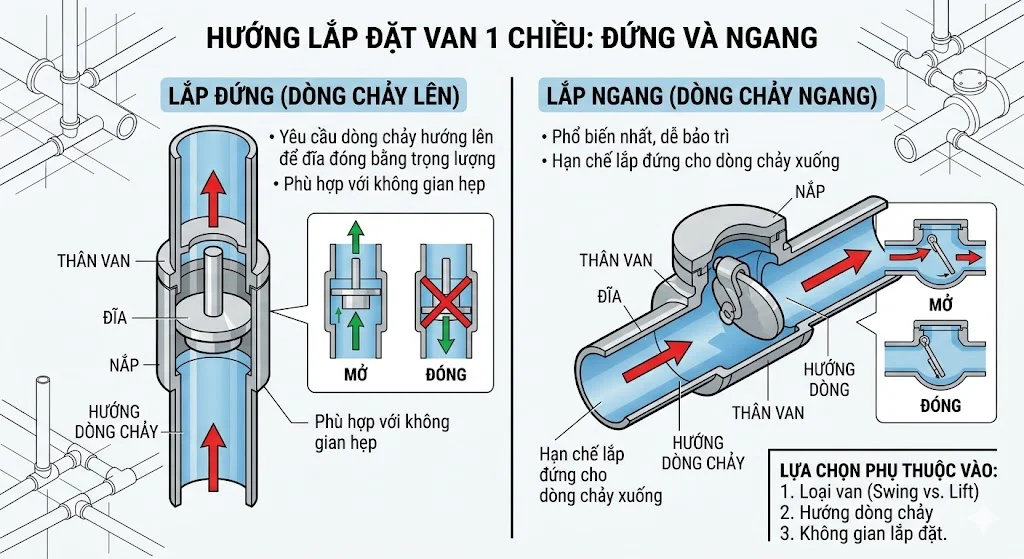

Tổng quan về van 1 chiều

Van 1 chiều là gì

Van một chiều là thiết bị cho phép lưu chất đi theo một hướng duy nhất và tự động ngăn dòng chảy ngược mà không cần tác động từ người vận hành.

Thiết bị hoạt động dựa trên áp lực của lưu chất. Khi áp lực theo chiều thuận đủ lớn, van sẽ mở. Khi áp lực giảm hoặc xuất hiện dòng chảy ngược, van sẽ tự động đóng lại.

Đây là thiết bị được sử dụng phổ biến trong hệ thống bơm nước, khí nén, PCCC, HVAC và công nghiệp.

Vai trò của van 1 chiều trong hệ thống

Van giúp bảo vệ máy bơm khỏi hiện tượng quay ngược.

Ngăn thất thoát lưu chất và duy trì áp lực trong hệ thống.

Giảm hiện tượng nước va và các sự cố áp suất.

Tăng tuổi thọ cho đường ống và các thiết bị liên quan.

Van 1 chiều lắp đứng hay ngang phụ thuộc vào loại van

Van 1 chiều lá lật thường lắp ngang

Van lá lật sử dụng một đĩa van gắn bản lề bên trong thân van.

Khi dòng chảy đi theo chiều thuận, lá van được đẩy mở. Khi dòng chảy dừng lại, trọng lực và áp lực ngược sẽ làm lá van đóng lại.

Loại van này được thiết kế tối ưu cho đường ống nằm ngang. Nếu lắp trên đường ống đứng, lá van có thể không đóng kín hoàn toàn hoặc hoạt động không ổn định.

Đây là lý do đa số van lá lật nên được lắp theo phương ngang.

Van 1 chiều lò xo có thể lắp ngang hoặc đứng

Van lò xo sử dụng lò xo để hỗ trợ đóng van thay vì phụ thuộc hoàn toàn vào trọng lực.

Nhờ cơ chế này, thiết bị có thể hoạt động tốt ở cả đường ống ngang và đường ống đứng.

Tuy nhiên khi lắp đứng, dòng chảy phải đi theo chiều từ dưới lên trên để áp lực nước có thể thắng lực lò xo và mở van.

Đây là loại van được sử dụng phổ biến nhất khi cần linh hoạt vị trí lắp đặt.

Van 1 chiều cánh bướm thường lắp ngang

Van cánh bướm một chiều sử dụng hai cánh đối xứng kết hợp lò xo hồi vị.

Loại van này có thể lắp trên đường ống ngang và một số trường hợp lắp đứng.

Tuy nhiên để bảo đảm tuổi thọ và hiệu quả vận hành, nhà sản xuất thường khuyến nghị lắp trên đường ống ngang.

Van chân chỉ lắp đứng

Van chân thường được lắp tại đầu hút của máy bơm.

Thiết bị được thiết kế để hoạt động theo phương thẳng đứng với chiều dòng chảy từ dưới lên trên.

Việc lắp sai hướng sẽ làm mất khả năng giữ nước mồi cho máy bơm.

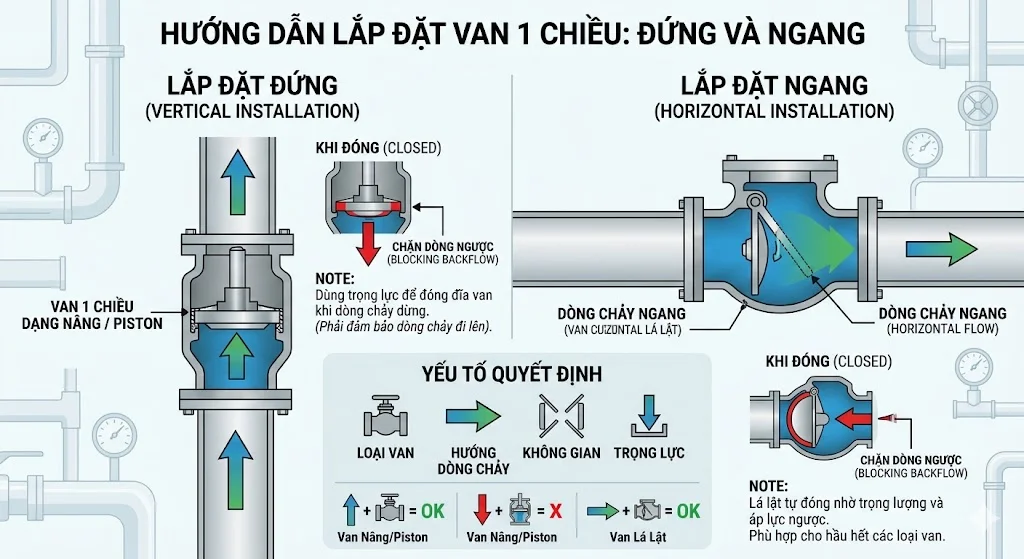

Nguyên tắc lắp van 1 chiều trên đường ống đứng

Dòng chảy phải hướng từ dưới lên trên

Đối với hầu hết các loại van một chiều có lò xo, khi lắp trên đường ống đứng, chiều lưu chất phải đi từ dưới lên trên.

Áp lực dòng chảy sẽ hỗ trợ mở van và giúp van đóng kín khi ngừng hoạt động.

Nếu lắp ngược chiều này, van có thể không mở được hoặc hoạt động không ổn định.

Quan sát mũi tên trên thân van

Mọi loại van một chiều đều có ký hiệu mũi tên đúc nổi hoặc khắc trên thân van.

Mũi tên này biểu thị chiều lưu chất được phép đi qua.

Đây là nguyên tắc quan trọng nhất khi lắp đặt.

Không lắp sát máy bơm

Van nên được đặt cách máy bơm một khoảng hợp lý theo khuyến nghị của nhà sản xuất.

Điều này giúp giảm rung động và hạn chế hiện tượng nước va.

Khoảng cách phù hợp cũng giúp việc bảo trì thuận tiện hơn.

Các lỗi thường gặp khi lắp van 1 chiều

Lắp ngược chiều dòng chảy

Đây là lỗi phổ biến nhất trong thực tế.

Khi lắp ngược, van sẽ không mở được hoặc gây tổn thất áp suất rất lớn.

Hệ thống có thể ngừng hoạt động hoàn toàn.

Lắp van lá lật trên đường ống đứng

Nhiều trường hợp sử dụng van lá lật cho đường ống đứng khiến lá van không đóng kín.

Điều này làm giảm hiệu quả ngăn dòng chảy ngược.

Về lâu dài có thể gây hư hỏng hệ thống.

Chọn sai loại van

Mỗi loại van được thiết kế cho điều kiện vận hành riêng.

Việc chọn sai chủng loại sẽ làm giảm hiệu quả hoạt động và tăng chi phí bảo trì.

Không kiểm tra hướng lắp đặt

Một số đơn vị thi công chỉ quan tâm đến kích thước mà bỏ qua hướng mũi tên trên thân van.

Điều này dẫn đến việc hệ thống không thể vận hành sau khi lắp đặt.

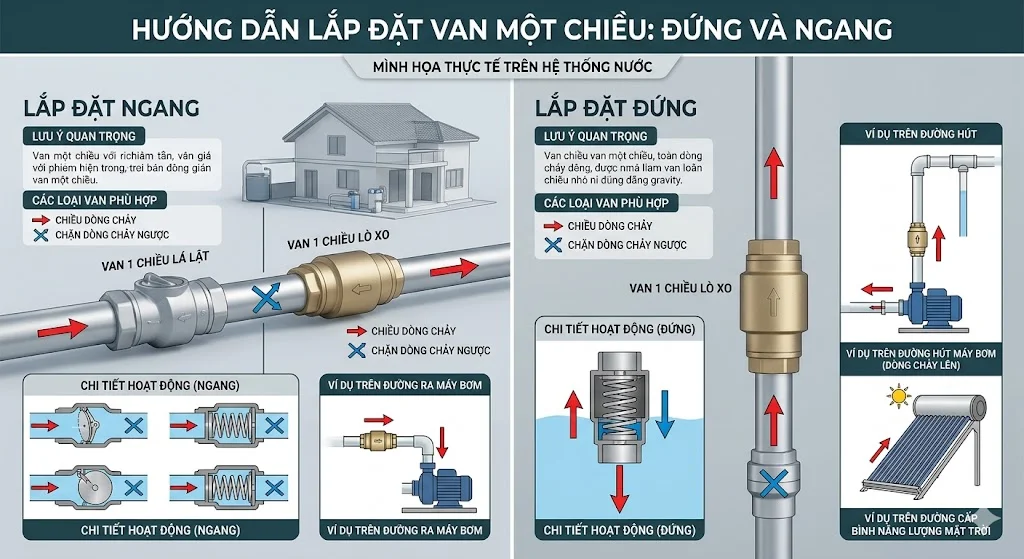

Cách lựa chọn van 1 chiều phù hợp với vị trí lắp đặt

Đường ống ngang

Có thể sử dụng van lá lật, van cánh bướm hoặc van lò xo.

Van lá lật thường là lựa chọn kinh tế và phổ biến nhất.

Đường ống đứng

Nên ưu tiên van lò xo hoặc van piston.

Các loại này hoạt động ổn định nhờ lực đàn hồi của lò xo.

Hệ thống máy bơm

Đường hút thường sử dụng van chân.

Đường đẩy thường sử dụng van lá lật hoặc van lò xo tùy yêu cầu kỹ thuật.

Hệ thống áp suất cao

Nên lựa chọn van inox hoặc van thép có thiết kế chuyên dụng.

Điều này giúp bảo đảm độ bền và độ kín trong thời gian dài.

FAQ về van 1 chiều lắp đứng hay ngang

Van 1 chiều có lắp được cả đứng và ngang không?

Điều này phụ thuộc vào từng loại van.

Van lò xo thường lắp được cả hai vị trí, trong khi van lá lật chủ yếu lắp ngang.

Van 1 chiều lò xo lắp đứng được không?

Có. Đây là loại van phù hợp nhất cho đường ống đứng.

Tuy nhiên dòng chảy phải đi từ dưới lên trên.

Van 1 chiều lắp đứng hay ngang, Van lá lật có lắp đứng được không?

Không nên.

Loại van này hoạt động tốt nhất trên đường ống ngang do phụ thuộc vào trọng lực để đóng lá van.

Làm sao biết hướng lắp đúng của van?

Quan sát mũi tên trên thân van.

Mũi tên luôn chỉ theo hướng lưu chất được phép đi qua.

Loại van nào phù hợp nhất cho máy bơm nước, Van 1 chiều lắp đứng hay ngang ?

Thông thường đường hút sử dụng van chân và đường đẩy sử dụng van một chiều lá lật hoặc van một chiều lò xo.

Việc lựa chọn cụ thể phụ thuộc vào áp suất, lưu lượng và vị trí lắp đặt.

Kết luận

Việc xác định van 1 chiều lắp đứng hay ngang phụ thuộc trực tiếp vào cấu tạo của từng loại van. Van lá lật thường phù hợp với đường ống ngang, trong khi van lò xo có thể lắp được cả ngang và đứng nếu đúng chiều dòng chảy. Trước khi lắp đặt, cần kiểm tra kỹ hướng mũi tên trên thân van, vị trí lắp và khuyến nghị từ nhà sản xuất để bảo đảm van 1 chiều lắp đứng hay ngang hệ thống vận hành ổn định, an toàn và đạt hiệu quả cao nhất.
