Valve điện từ nước là gì? Cấu tạo, nguyên lý, ứng dụng và giá

Valve điện từ nước, còn gọi là van điện từ nước, là thiết bị sử dụng lực điện từ để tự động đóng hoặc mở dòng nước trong đường ống. Khi coil điện từ nhận tín hiệu điện, từ trường được tạo ra sẽ tác động lên lõi van và làm thay đổi trạng thái đóng mở của đường lưu chất.

Valve điện từ  nước được sử dụng rộng rãi trong hệ thống cấp nước, tưới tiêu, máy móc công nghiệp, HVAC, hệ thống xử lý nước và các thiết bị tự động hóa. So với van đóng mở bằng tay, valve điện từ cho phép điều khiển dòng nước từ xa thông qua công tắc, relay, timer, PLC hoặc các bộ điều khiển tự động.

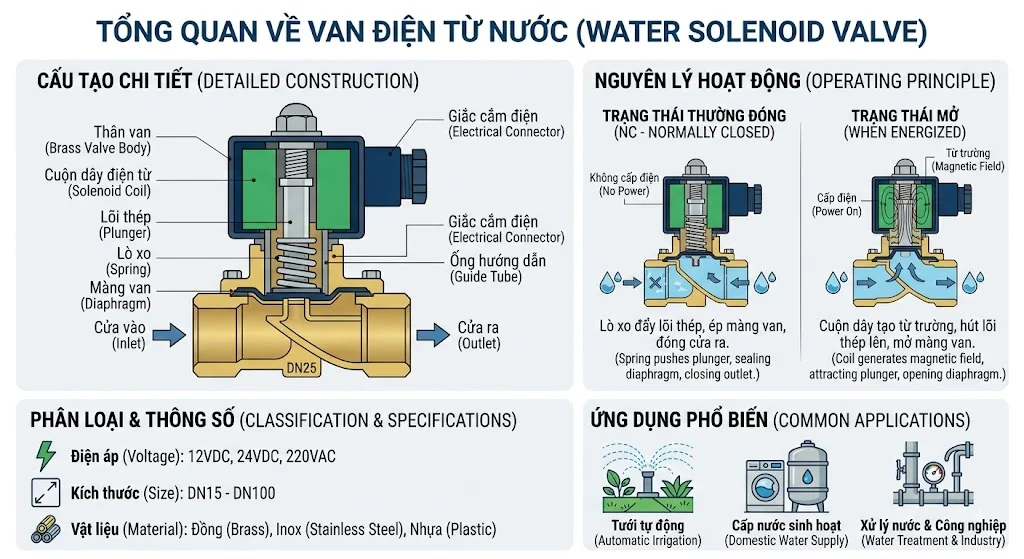

Cấu tạo của Valve điện từ  nước

Thân valve

Thân valve là bộ phận chứa toàn bộ cơ cấu làm việc và trực tiếp tiếp xúc với dòng nước. Vật liệu phổ biến gồm đồng, inox, nhựa hoặc các vật liệu kỹ thuật khác tùy theo áp suất, nhiệt độ và môi trường sử dụng.

Valve đồng thường được sử dụng trong hệ thống nước dân dụng và công nghiệp thông thường. Valve inox có khả năng chống ăn mòn tốt hơn và thường được lựa chọn cho môi trường yêu cầu cao về độ bền hoặc vệ sinh.

Cuộn coil điện từ

Coil là bộ phận tạo ra từ trường khi được cấp điện. Tùy từng model, coil có thể sử dụng nguồn 12VDC, 24VDC, 24VAC hoặc 220VAC.

Điện áp của coil phải phù hợp với nguồn điều khiển thực tế. Nếu cấp sai điện áp, coil có thể không hoạt động hoặc bị quá nhiệt, làm giảm tuổi thọ và gây hư hỏng valve.

Lõi valve

Lõi valve là bộ phận di chuyển dưới tác động của lực điện từ và lò xo. Khi lõi thay đổi vị trí, đường dẫn nước bên trong valve sẽ được mở hoặc đóng.

Lõi valve thường được chế tạo từ vật liệu có khả năng chống ăn mòn phù hợp với nước. Độ chính xác của lõi và khả năng làm kín ảnh hưởng trực tiếp đến tình trạng rò rỉ cũng như độ ổn định của valve.

Gioăng làm kín

Gioăng có nhiệm vụ tạo độ kín giữa các bộ phận bên trong valve và hạn chế nước rò rỉ ra bên ngoài. Các vật liệu thường gặp gồm EPDM, NBR, FKM hoặc PTFE tùy thiết kế.

Khi sử dụng cho nước nóng, cần đặc biệt quan tâm đến vật liệu gioăng và giới hạn nhiệt độ. Không phải Valve điện từ  nước nào cũng có thể sử dụng cho nước nóng ở nhiệt độ cao.

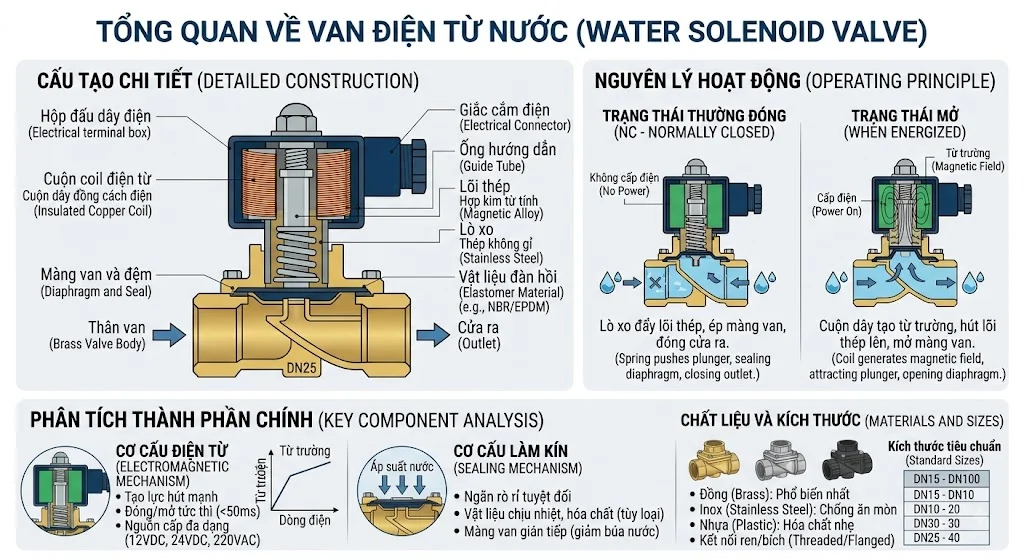

Nguyên lý hoạt động của Valve điện từ  nước

Khi valve được cấp điện

Khi coil nhận đúng điện áp, dòng điện chạy qua cuộn dây và tạo ra từ trường. Từ trường này tác động lên lõi valve, làm lõi di chuyển và thay đổi trạng thái của đường nước.

Tùy cấu tạo, valve có thể mở khi được cấp điện hoặc đóng khi được cấp điện. Trạng thái này được xác định bởi loại valve thường đóng hoặc thường mở.

Khi valve mất điện

Khi nguồn điện bị ngắt, từ trường của coil biến mất. Với valve thường đóng, lò xo sẽ đưa lõi valve về vị trí đóng để ngăn dòng nước tiếp tục đi qua.

Đối với valve thường mở, trạng thái sẽ ngược lại và đường nước được duy trì khi coil không được cấp điện. Việc lựa chọn trạng thái thường đóng hay thường mở cần dựa trên yêu cầu vận hành và an toàn của hệ thống.

Các loại Valve điện từ  nước phổ biến

Valve điện từ  nước thường đóng

Valve thường đóng, thường được ký hiệu là NC, sẽ đóng khi không có điện. Khi cấp điện cho coil, valve chuyển sang trạng thái mở để cho nước đi qua.

Đây là loại phổ biến trong hệ thống tưới tự động, cấp nước tự động và các thiết bị cần ngắt nước khi mất nguồn điều khiển. Khi hệ thống không hoạt động, valve mặc định đóng giúp hạn chế tình trạng nước tiếp tục chảy ngoài ý muốn.

Valve điện từ  nước thường mở

Valve thường mở, hay NO, có trạng thái mở khi không cấp điện. Khi coil nhận tín hiệu điện, valve chuyển sang trạng thái đóng.

Loại này phù hợp với những hệ thống cần duy trì dòng nước khi mất điện hoặc mất tín hiệu điều khiển. Tuy nhiên, cần đánh giá kỹ yêu cầu an toàn trước khi lựa chọn vì trạng thái mất điện của valve ảnh hưởng trực tiếp đến hoạt động của hệ thống.

Valve điện từ  nước 12V

Valve điện từ  nước 12V sử dụng nguồn điện một chiều 12V để điều khiển coil. Loại này thường được sử dụng trong các thiết bị nhỏ, hệ thống tự động hóa quy mô nhỏ hoặc những ứng dụng sử dụng nguồn DC.

Ưu điểm của nguồn 12VDC là điện áp thấp và thuận tiện khi kết hợp với bộ điều khiển hoặc nguồn điện độc lập. Tuy nhiên, cần kiểm tra công suất coil và dòng điện yêu cầu trước khi lựa chọn nguồn cấp.

Valve điện từ  nước 24V

Valve 24V có thể sử dụng 24VDC hoặc 24VAC tùy model. Đây là mức điện áp khá phổ biến trong hệ thống điều khiển công nghiệp và tự động hóa.

Khi sử dụng với PLC, cảm biến hoặc relay, valve 24VDC thường thuận tiện trong việc tích hợp hệ thống. Cần phân biệt rõ 24VDC và 24VAC vì hai loại coil không thể tùy ý thay thế cho nhau.

Valve điện từ  nước 220V

Valve điện từ 220V sử dụng nguồn điện xoay chiều 220V và thường được sử dụng tại các hệ thống có nguồn điện dân dụng hoặc công nghiệp phù hợp. Loại valve này có thể đáp ứng nhiều ứng dụng có yêu cầu điều khiển trực tiếp từ nguồn điện xoay chiều.

Do sử dụng điện áp cao hơn các loại 12V và 24V, việc lắp đặt cần chú ý đến an toàn điện. Nên sử dụng thiết bị bảo vệ và thực hiện đấu nối bởi người có chuyên môn phù hợp.

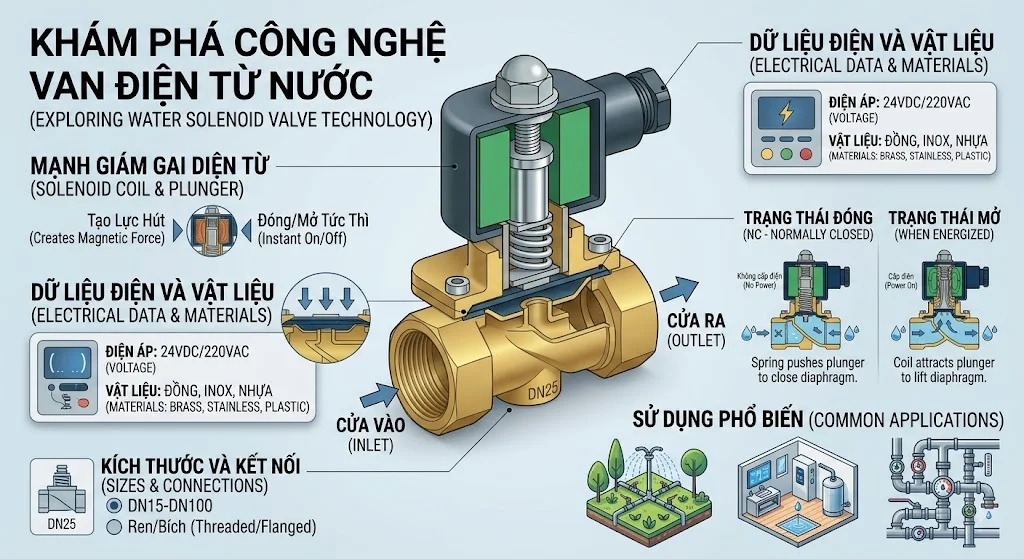

Valve điện từ  nước 2 ngả là gì?

Cấu tạo valve 2 ngả

Valve điện từ  nước 2 ngả có hai cửa kết nối, thường gồm một cửa vào và một cửa ra. Valve thực hiện nhiệm vụ cơ bản là đóng hoặc mở dòng nước đi qua đường ống.

Đây là cấu hình phổ biến nhất của Valve điện từ  nước. Thiết kế đơn giản giúp valve dễ lắp đặt và phù hợp với nhiều hệ thống cấp nước tự động.

Ứng dụng valve 2 ngả

Valve 2 ngả được sử dụng trong hệ thống tưới cây, cấp nước tự động, máy lọc nước, máy giặt, thiết bị gia dụng và nhiều hệ thống công nghiệp. Khi nhận tín hiệu điều khiển, valve sẽ cho phép hoặc ngăn dòng nước đi qua.

Đối với hệ thống cần điều khiển nhiều nhánh độc lập, có thể lắp nhiều valve 2 ngả tại các vị trí khác nhau. Mỗi valve có thể được điều khiển bằng một tín hiệu riêng tùy theo thiết kế hệ thống.

Valve điện từ  nước 3 ngả

Đặc điểm valve 3 ngả

Valve điện từ 3 ngả có ba cửa kết nối và có khả năng chuyển hướng dòng nước giữa các đường ống. Khác với valve 2 ngả chỉ đóng hoặc mở một tuyến, valve 3 ngả có thể thực hiện chức năng chuyển đổi hoặc phân phối dòng lưu chất.

Loại valve này thường được sử dụng trong các hệ thống cần thay đổi hướng dòng nước. Khi lựa chọn cần kiểm tra sơ đồ dòng chảy của từng trạng thái để bảo đảm valve đáp ứng đúng yêu cầu.

Ứng dụng valve 3 ngả

Valve 3 ngả có thể được sử dụng trong HVAC, hệ thống điều khiển nhiệt độ, thiết bị xử lý nước và một số hệ thống công nghiệp. Valve giúp chuyển hướng dòng nước giữa các nhánh theo tín hiệu điều khiển.

Đối với các ứng dụng điều tiết nhiệt độ hoặc lưu lượng phức tạp, cần xác định rõ valve 3 ngả là loại chuyển hướng hay loại trộn dòng. Hai cấu hình này có cách đấu nối và mục đích sử dụng khác nhau.

Ưu điểm của Valve điện từ  nước

Điều khiển tự động

Ưu điểm lớn nhất của Valve điện từ  nước là có thể đóng mở bằng tín hiệu điện. Người vận hành không cần trực tiếp đến vị trí valve để xoay tay như van bi hoặc van cổng.

Valve có thể kết nối với timer, cảm biến, relay, PLC và các hệ thống điều khiển thông minh. Nhờ đó, hệ thống cấp nước có thể hoạt động tự động theo thời gian hoặc điều kiện được thiết lập.

Đóng mở nhanh

Valve điện từ có khả năng phản hồi nhanh khi nhận tín hiệu điều khiển. Tốc độ đóng mở thực tế phụ thuộc vào thiết kế valve, áp suất, lưu lượng và loại coil.

Khả năng đóng mở nhanh phù hợp với các hệ thống cần cấp hoặc ngắt nước theo chu kỳ. Tuy nhiên, với đường ống lớn và lưu lượng cao, cần đánh giá hiện tượng búa nước khi valve đóng quá nhanh.

Cách lựa chọn Valve điện từ  nước

Chọn kích thước valve

Các kích thước phổ biến gồm DN15, DN20, DN25, DN32, DN40, DN50 và lớn hơn. Kích thước cần được xác định dựa trên đường ống, lưu lượng và tổn thất áp suất cho phép.

Không nên chọn valve quá nhỏ chỉ vì giá thấp vì có thể làm giảm lưu lượng và tăng tổn thất áp suất. Ngược lại, valve quá lớn cũng làm tăng chi phí mà không nhất thiết cải thiện hiệu quả hệ thống.

Xác định điện áp coil

Cần lựa chọn đúng điện áp 12VDC, 24VDC, 24VAC hoặc 220VAC tùy hệ thống. Không nên mua valve trước rồi mới tìm nguồn điện phù hợp nếu hệ thống đã có thiết kế điều khiển cố định.

Đối với hệ thống PLC và tự động hóa, 24VDC thường là lựa chọn thuận tiện. Với hệ thống dân dụng, valve 220VAC có thể được sử dụng nếu thiết kế điện và các biện pháp bảo vệ đáp ứng yêu cầu.

Kiểm tra nhiệt độ nước

Nếu valve dùng cho nước nóng, cần xác định nhiệt độ tối đa của hệ thống. Gioăng và các bộ phận bên trong valve phải chịu được nhiệt độ đó trong thời gian vận hành.

Không nên sử dụng valve nước lạnh cho nước nóng nếu nhà sản xuất không công bố khả năng chịu nhiệt. Với nước có nhiệt độ cao, nên lựa chọn valve chuyên dụng.

Chọn vật liệu thân valve

Valve đồng phù hợp với nhiều hệ thống nước dân dụng và công nghiệp thông thường. Valve inox thường được ưu tiên khi cần khả năng chống ăn mòn tốt hơn hoặc yêu cầu vệ sinh cao.

Valve nhựa có thể phù hợp với một số hệ thống nước và hóa chất tùy vật liệu. Việc lựa chọn phải dựa trên loại lưu chất và điều kiện làm việc cụ thể.

Giá Valve điện từ nước bao nhiêu?

Giá Valve điện từ  nước phụ thuộc vào kích thước, vật liệu, điện áp coil, thương hiệu, kiểu valve và cấp áp suất. Valve đồng kích thước nhỏ thường có giá thấp hơn valve inox hoặc các dòng valve công nghiệp chuyên dụng.

Giá bán cũng thay đổi theo thương hiệu và số lượng đặt hàng. Khi yêu cầu báo giá nên cung cấp đầy đủ DN, điện áp, vật liệu, áp suất, nhiệt độ và số lượng để nhà cung cấp xác định chính xác model.

FAQ về Valve điện từ nước

Valve điện từ nước là gì?

Valve điện từ nước là thiết bị sử dụng tín hiệu điện để tự động đóng hoặc mở dòng nước trong đường ống. Khi coil được cấp điện, lực điện từ tác động lên lõi valve và thay đổi trạng thái dòng chảy.

Valve thường được điều khiển bằng relay, timer, cảm biến hoặc PLC. Đây là thiết bị phổ biến trong hệ thống cấp nước và tự động hóa.

Valve điện từ nước có cần áp suất để hoạt động không?

Điều này phụ thuộc vào cấu tạo của valve. Valve tác động trực tiếp có thể hoạt động trong điều kiện áp suất chênh lệch thấp hơn, trong khi valve pilot thường cần một mức áp suất tối thiểu để hoạt động ổn định.

Do đó, khi hệ thống có áp suất thấp cần kiểm tra kỹ thông số của valve trước khi mua. Không nên chỉ dựa vào kích thước hoặc điện áp coil để lựa chọn.

Valve điện từ nước thường đóng và thường mở khác nhau thế nào?

Valve thường đóng sẽ đóng khi không có điện và mở khi coil được cấp điện. Valve thường mở sẽ mở khi không có điện và đóng khi coil được cấp điện.

Việc lựa chọn phụ thuộc vào trạng thái mà hệ thống cần duy trì khi mất điện. Nếu cần tự động ngắt nước khi mất nguồn, valve thường đóng thường phù hợp hơn.

Valve điện từ nước có dùng được cho nước nóng không?

Có, nhưng chỉ khi model được thiết kế cho nước nóng và có giới hạn nhiệt độ phù hợp. Cần kiểm tra vật liệu thân valve, gioăng và coil trước khi sử dụng.

Nếu nhiệt độ nước vượt quá giới hạn thiết kế, gioăng có thể nhanh chóng bị lão hóa và valve mất khả năng làm kín. Với hệ thống nhiệt độ cao, nên sử dụng dòng valve chuyên dụng.

Valve điện từ nước có tiết lưu được không?

Valve điện từ chủ yếu được thiết kế cho chức năng đóng hoặc mở, không phải thiết bị điều tiết lưu lượng chính xác. Việc giữ valve ở trạng thái mở một phần trong thời gian dài có thể làm tăng mài mòn và ảnh hưởng đến độ bền.

Nếu hệ thống cần điều chỉnh lưu lượng liên tục, nên sử dụng valve điều khiển chuyên dụng. Loại valve này được thiết kế để thay đổi độ mở theo tín hiệu điều khiển.

Kết luận

Valve điện từ nước là giải pháp hiệu quả để tự động đóng mở và kiểm soát dòng nước trong hệ thống dân dụng, thương mại và công nghiệp. Với nhiều lựa chọn về kích thước, vật liệu, điện áp và trạng thái hoạt động, valve có thể đáp ứng nhiều yêu cầu tự động hóa khác nhau.

Khi lựa chọn sản phẩm, cần quan tâm đến kích thước, áp suất, nhiệt độ, điện áp coil, vật liệu thân valve, vật liệu gioăng và lưu lượng. Đặc biệt, nếu sử dụng cho nước nóng hoặc hệ thống áp suất thấp, cần kiểm tra kỹ thông số kỹ thuật của đúng model trước khi lắp đặt Valve điện từ nước.
