Bơm hỏa tiễn là gì? Cấu tạo, nguyên lý, ứng dụng và cách chọn

Bơm hỏa tiễn là loại máy bơm chìm được thiết kế dạng hình trụ dài, thường sử dụng để bơm nước từ giếng khoan, giếng sâu, bể chứa hoặc các nguồn nước nằm dưới mặt đất lên hệ thống cấp nước. Thiết bị còn được gọi là bơm chìm giếng khoan hoặc bơm chìm hỏa tiễn do hình dáng dài và thon giống một quả tên lửa.

Khác với máy bơm đặt trên cạn, toàn bộ cụm bơm của Bơm hỏa  tiễn được đặt chìm trong nguồn nước. Thiết kế này giúp máy có khả năng đẩy nước lên độ cao lớn và phù hợp với những công trình có giếng khoan sâu, nơi bơm thông thường khó đáp ứng.

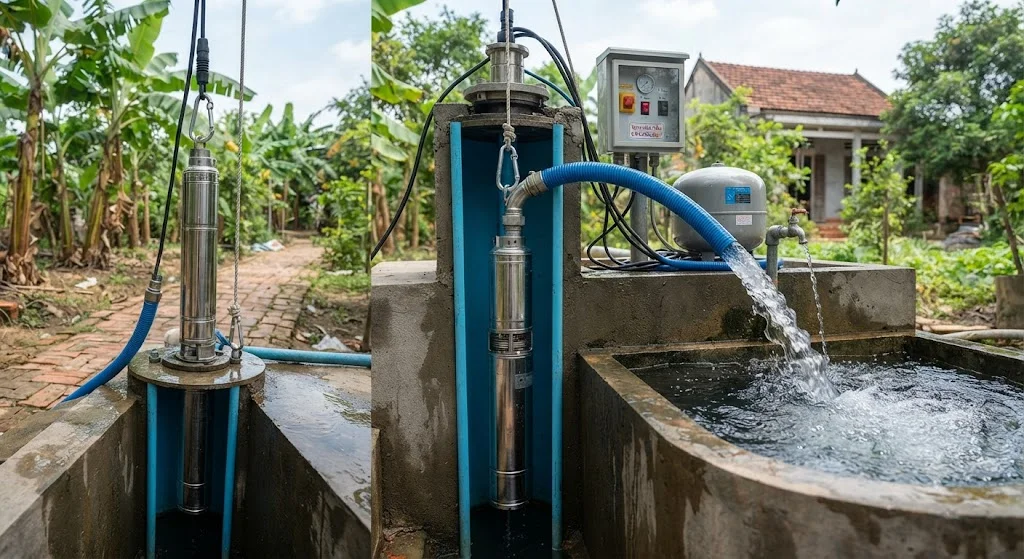

Bơm hỏa  tiễn là gì?

Bơm hỏa  tiễn là dòng bơm chìm giếng khoan sử dụng một hoặc nhiều tầng cánh để tạo áp lực đưa nước lên trên. Thân bơm thường có dạng hình trụ với đường kính nhỏ để có thể đưa xuống trong lòng giếng khoan.

Bơm thường được kết hợp với motor chìm đặt phía dưới hoặc phía trên cụm thủy lực tùy thiết kế. Khi động cơ hoạt động, các bánh công tác quay và tạo áp lực để đẩy nước qua đường ống lên mặt đất.

Một trong những đặc điểm quan trọng của Bơm hỏa  tiễn là khả năng tạo cột áp lớn. Số tầng cánh càng nhiều thì khả năng tạo áp của máy có thể càng cao, nhưng lưu lượng và cột áp thực tế vẫn phải được xác định theo đường đặc tính của từng model.

Cấu tạo của Bơm hỏa  tiễn

Motor chìm

Motor chìm là bộ phận cung cấp năng lượng cho hệ thống bơm. Motor được thiết kế để làm việc trong môi trường nước theo các điều kiện mà nhà sản xuất quy định.

Khác với motor đặt trên cạn, motor của Bơm hỏa  tiễn cần có kết cấu kín và khả năng chịu được môi trường ngập nước. Khi lắp đặt, phải đảm bảo nguồn điện, dây dẫn và hệ thống bảo vệ motor được thực hiện đúng kỹ thuật.

Bánh công tác

Bánh công tác tạo năng lượng cho dòng nước và là một trong những bộ phận quan trọng quyết định khả năng tạo cột áp của máy. Bơm hỏa  tiễn thường sử dụng nhiều tầng cánh được bố trí nối tiếp.

Mỗi tầng tiếp tục truyền thêm năng lượng cho dòng nước khi nước đi qua cụm bơm. Vì vậy, bơm nhiều tầng có thể tạo cột áp lớn phù hợp với giếng sâu hoặc hệ thống cần áp lực cao.

Thân bơm

Thân bơm có dạng hình trụ dài và bao quanh cụm motor, bánh công tác cùng các bộ phận thủy lực. Đường kính thân được thiết kế phù hợp với kích thước giếng khoan.

Vật liệu thân bơm có thể là inox hoặc các vật liệu kim loại khác tùy dòng sản phẩm. Khi sử dụng trong môi trường nước có tính ăn mòn, cần kiểm tra khả năng tương thích của vật liệu với nguồn nước.

Van một chiều

Van một chiều thường được bố trí ở khu vực đầu xả để hạn chế nước chảy ngược về phía bơm khi motor dừng. Bộ phận này giúp giảm hiện tượng dòng nước đảo chiều và hỗ trợ bảo vệ hệ thống.

Tùy thiết kế, van có thể được tích hợp sẵn hoặc lắp bổ sung trên đường ống. Khi lựa chọn cần kiểm tra áp suất làm việc và kích thước kết nối phù hợp với hệ thống.

Nguyên lý hoạt động của Bơm hỏa  tiễn

Khi motor được cấp điện, trục motor làm các bánh công tác quay. Nước được hút vào cụm bơm thông qua cửa hút và đi qua từng tầng cánh.

Tại mỗi tầng, bánh công tác truyền thêm năng lượng cho dòng nước. Nước sau đó được dẫn tiếp qua các tầng phía trên cho đến khi đạt áp suất cần thiết và được đẩy vào đường ống.

Sau khi rời khỏi bơm, nước được đưa lên mặt đất hoặc đến bể chứa, hệ thống cấp nước và các điểm sử dụng. Khi motor dừng, van một chiều giúp hạn chế dòng nước chảy ngược xuống giếng.

Các loại Bơm hỏa  tiễn phổ biến

Bơm hỏa  tiễn 3 pha

Bơm hỏa  tiễn 3 pha thường được sử dụng trong các công trình, trang trại và hệ thống công nghiệp có nguồn điện ba pha. Cấu hình này phù hợp với những máy có công suất tương đối lớn và yêu cầu vận hành ổn định.

Khi lựa chọn cần kiểm tra điện áp, công suất, dòng điện định mức và phương thức khởi động. Tủ điều khiển cần có các thiết bị bảo vệ phù hợp để hạn chế nguy cơ quá tải hoặc mất pha.

Bơm 3 pha thường phù hợp với các hệ thống cần vận hành nhiều giờ mỗi ngày. Tuy nhiên, hiệu quả thực tế vẫn phụ thuộc vào việc lựa chọn đúng điểm làm việc của máy.

Bơm hỏa  tiễn 1 pha

Bơm hỏa  tiễn 1 pha phù hợp với những nơi sử dụng nguồn điện dân dụng. Dòng này thường được lựa chọn cho hộ gia đình, trang trại nhỏ và các công trình không có nguồn điện ba pha.

Công suất của bơm 1 pha có nhiều mức khác nhau, từ các dòng nhỏ đến những model công suất lớn hơn. Khi sử dụng cần kiểm tra khả năng chịu tải của hệ thống điện tại công trình.

Ngoài motor, cần quan tâm đến tụ điện, tủ điều khiển và thiết bị bảo vệ đi kèm. Các bộ phận này có ảnh hưởng trực tiếp đến khả năng khởi động và độ ổn định của máy.

Bơm hỏa  tiễn nhiều tầng cánh

Bơm nhiều tầng cánh sử dụng nhiều bánh công tác nối tiếp để tạo cột áp cao. Đây là cấu hình phổ biến trong các ứng dụng cần bơm nước từ giếng sâu hoặc đưa nước lên vị trí có độ cao lớn.

Số tầng cánh có thể khác nhau giữa các model. Không nên chỉ dựa vào số tầng để đánh giá máy mà cần xem đường đặc tính lưu lượng – cột áp của sản phẩm.

Khi cần cột áp lớn nhưng vẫn yêu cầu lưu lượng cụ thể, việc lựa chọn đúng số tầng và đường kính bánh công tác là rất quan trọng. Đây thường là công việc cần dựa trên thông số kỹ thuật của nhà sản xuất.

Ưu điểm của Bơm hỏa tiễn

Ưu điểm nổi bật của Bơm hỏa  tiễn là có thể đưa trực tiếp cụm bơm xuống sâu trong nguồn nước. Nhờ đó, máy phù hợp với những giếng khoan sâu mà bơm đặt trên mặt đất khó có thể hút nước hiệu quả.

Do được đặt chìm, bơm không cần sử dụng đường ống hút dài từ giếng lên máy như bơm đặt cạn. Điều này giúp hạn chế một số vấn đề liên quan đến khả năng hút và giảm yêu cầu về không gian lắp đặt trên mặt đất.

Bơm cũng có thể tạo cột áp lớn nhờ cấu tạo nhiều tầng cánh. Đây là lý do thiết bị được sử dụng rộng rãi trong cấp nước, tưới tiêu và khai thác nước ngầm.

Ứng dụng của Bơm hỏa tiễn

Bơm nước giếng khoan

Đây là ứng dụng phổ biến nhất của Bơm hỏa  tiễn. Máy được đưa xuống trong giếng và bơm nước lên bể chứa hoặc trực tiếp vào hệ thống cấp nước.

Khi sử dụng cho giếng khoan, cần đo đường kính giếng để lựa chọn đường kính ngoài của bơm phù hợp. Đồng thời phải xác định mực nước tĩnh, mực nước động và độ sâu đặt bơm.

Không nên đặt bơm quá sát đáy giếng vì có thể làm tăng nguy cơ hút cặn, cát hoặc tạp chất vào máy. Vị trí lắp đặt cần tuân thủ giới hạn mà nhà sản xuất đưa ra.

Hệ thống tưới nông nghiệp

Bơm hỏa  tiễn có thể được sử dụng để khai thác nước ngầm phục vụ tưới cây, tưới trang trại và các hệ thống tưới quy mô lớn. Khả năng tạo cột áp cao giúp đưa nước từ nguồn sâu lên hệ thống đường ống.

Khi thiết kế hệ thống tưới, cần xác định tổng lưu lượng của các đầu tưới hoạt động đồng thời. Nếu lựa chọn bơm có lưu lượng quá thấp, hệ thống sẽ không cung cấp đủ nước; nếu quá lớn, có thể làm tăng chi phí đầu tư và điện năng.

Cấp nước sinh hoạt

Bơm hỏa  tiễn có thể được sử dụng để đưa nước từ giếng khoan lên bồn chứa phục vụ sinh hoạt. Với các công trình sử dụng nước ngầm, đây có thể là phương án cấp nước phù hợp.

Tuy nhiên, trước khi sử dụng nguồn nước ngầm cho sinh hoạt cần kiểm tra chất lượng nước theo yêu cầu. Bơm chỉ có nhiệm vụ vận chuyển nước và không thay thế cho hệ thống lọc hoặc xử lý nước nếu nguồn nước không đạt yêu cầu.

Cách chọn Bơm hỏa tiễn phù hợp

Trước tiên cần xác định đường kính giếng khoan. Đây là thông số rất quan trọng vì bơm phải có kích thước phù hợp với lòng giếng và vẫn đảm bảo điều kiện làm mát cho motor theo thiết kế.

Tiếp theo cần xác định độ sâu đặt bơm và mực nước động. Không nên chỉ căn cứ vào tổng chiều sâu giếng, bởi mực nước thực tế trong quá trình bơm có thể thấp hơn đáng kể so với mực nước tĩnh.

Sau đó xác định lưu lượng và cột áp cần thiết. Cột áp cần tính cả chiều cao đưa nước lên, áp suất yêu cầu tại điểm sử dụng và tổn thất trên đường ống.

Cuối cùng cần kiểm tra công suất motor, điện áp, số pha, đường kính ống xả và chất lượng nguồn nước. Nếu nước có nhiều cát hoặc tạp chất, cần lựa chọn model được thiết kế phù hợp với điều kiện đó.

Lưu ý khi lắp đặt Bơm hỏa tiễn

Trước khi lắp đặt cần xác định chính xác vị trí đặt bơm trong giếng. Máy phải được cố định chắc chắn bằng hệ thống cáp hoặc phụ kiện phù hợp, không nên dùng dây điện để treo toàn bộ trọng lượng của bơm.

Dây điện chìm cần sử dụng đúng loại dành cho môi trường nước và được đấu nối kín. Tủ điện nên có các thiết bị bảo vệ như chống quá tải, ngắn mạch và các chức năng cần thiết tùy theo cấu hình motor.

Trong quá trình vận hành, cần theo dõi lưu lượng, dòng điện và các dấu hiệu bất thường. Nếu nước có nhiều cát, bơm cần được kiểm tra định kỳ vì cát có thể gây mài mòn bánh công tác và các bộ phận thủy lực.

FAQ về Bơm hỏa tiễn

Bơm hỏa tiễn dùng để làm gì?

Bơm hỏa tiễn chủ yếu được sử dụng để bơm nước từ giếng khoan, giếng sâu hoặc nguồn nước nằm dưới mặt đất lên bể chứa và hệ thống cấp nước. Thiết kế dạng trụ dài giúp máy có thể đặt sâu trong giếng mà không chiếm nhiều diện tích trên mặt đất. Ngoài khai thác nước ngầm, bơm còn được sử dụng trong tưới tiêu, cấp nước sinh hoạt và một số ứng dụng công nghiệp.

Bơm hỏa tiễn có bơm được giếng sâu không?

Có, đây là một trong những mục đích sử dụng chính của Bơm hỏa  tiễn. Khả năng đặt trực tiếp trong giếng giúp máy phù hợp với các nguồn nước nằm sâu, trong khi nhiều tầng cánh có thể tạo cột áp cần thiết để đưa nước lên trên. Tuy nhiên, độ sâu tối đa phụ thuộc vào model, vị trí đặt bơm, mực nước động và các thông số kỹ thuật của nhà sản xuất.

Bơm hỏa tiễn nên đặt cách đáy giếng bao nhiêu?

Khoảng cách cụ thể phụ thuộc vào thiết kế giếng, vị trí cửa hút của bơm và yêu cầu của nhà sản xuất. Không nên đặt cửa hút quá sát đáy vì có thể làm máy hút cát và cặn, gây mài mòn hoặc tắc nghẽn. Cần khảo sát mực nước động và đặc điểm đáy giếng để xác định vị trí lắp đặt phù hợp.

Bơm hỏa tiễn có bơm được nước có cát không?

Một số model có khả năng chịu một lượng cát nhất định, nhưng nước chứa nhiều cát có thể làm mài mòn bánh công tác, buồng bơm và các bộ phận thủy lực. Vì vậy, cần lựa chọn model được thiết kế phù hợp với điều kiện nguồn nước và kiểm soát hàm lượng cát trong giếng. Nếu nguồn nước có nhiều cặn, nên khảo sát và xử lý giếng trước khi vận hành lâu dài.

Kết luận

Bơm hỏa  tiễn là giải pháp phổ biến cho các hệ thống cần khai thác và vận chuyển nước từ giếng sâu, đặc biệt là giếng khoan có đường kính hạn chế. Thiết kế dạng trụ dài, motor chìm và cụm nhiều tầng cánh giúp thiết bị tạo cột áp lớn mà vẫn có thể lắp đặt sâu dưới lòng đất.

Khi lựa chọn bơm, cần đặc biệt quan tâm đến đường kính giếng, độ sâu đặt bơm, mực nước động, lưu lượng, cột áp và đặc tính nguồn nước. Không nên chỉ lựa chọn theo công suất HP vì hai máy có cùng công suất vẫn có thể có khả năng bơm hoàn toàn khác nhau.

Việc khảo sát đúng điều kiện giếng và lựa chọn model theo đường đặc tính sẽ giúp bơm hoạt động ổn định, hạn chế tình trạng hút cát, quá tải và giảm tuổi thọ thiết bị. Bơm hỏa tiễn
