Van các loại: Phân loại, cấu tạo và ứng dụng trong hệ thống công nghiệp

Van các loại là cụm từ được nhiều người sử dụng khi tìm kiếm thông tin về các dòng van công nghiệp đang được ứng dụng trên thị trường hiện nay. Trong thực tế, van công nghiệp được phát triển với rất nhiều chủng loại khác nhau nhằm đáp ứng các yêu cầu về đóng mở, điều tiết lưu lượng, ngăn dòng chảy ngược, giảm áp hoặc điều khiển tự động trong từng hệ thống. Mỗi loại van đều có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng riêng, vì vậy việc lựa chọn đúng sản phẩm đóng vai trò quan trọng đối với hiệu quả vận hành cũng như tuổi thọ của toàn bộ hệ thống.

Hiện nay, các loại van được sử dụng rộng rãi trong hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), HVAC, khí nén, hơi nóng, dầu khí, hóa chất, thực phẩm, dược phẩm và nhiều ngành công nghiệp khác. Việc hiểu rõ đặc điểm của từng loại van sẽ giúp doanh nghiệp cũng như người sử dụng đưa ra quyết định đầu tư phù hợp, tối ưu chi phí và nâng cao độ an toàn khi vận hành.

Van các loại là gì?

Khái niệm van công nghiệp

Van công nghiệp là thiết bị cơ khí được lắp đặt trên đường ống nhằm thực hiện các chức năng như đóng mở dòng lưu chất, điều chỉnh lưu lượng, kiểm soát áp suất hoặc ngăn dòng chảy ngược. Tùy theo mục đích sử dụng, mỗi loại van sẽ được thiết kế với cấu tạo và nguyên lý hoạt động khác nhau để đáp ứng các yêu cầu kỹ thuật của từng hệ thống.

Ngày nay, van công nghiệp được sản xuất với nhiều kích thước từ DN10 đến DN2000, nhiều vật liệu như đồng, gang, gang cầu, thép carbon, inox và nhựa kỹ thuật. Đồng thời, các phương thức vận hành cũng rất đa dạng, bao gồm vận hành bằng tay, bằng điện, khí nén hoặc thủy lực, phù hợp với xu hướng tự động hóa trong công nghiệp.

Vai trò của van trong hệ thống đường ống

Van là một trong những thiết bị không thể thiếu trong mọi hệ thống đường ống. Thiết bị giúp kiểm soát dòng lưu chất, cô lập từng khu vực để bảo trì, bảo vệ máy bơm và các thiết bị khác, đồng thời góp phần duy trì áp suất và lưu lượng theo yêu cầu thiết kế.

Ngoài chức năng điều khiển dòng chảy, nhiều loại van còn giúp bảo vệ hệ thống khỏi các sự cố như dòng chảy ngược, quá áp hoặc hiện tượng búa nước. Chính vì vậy, việc lựa chọn đúng loại van không chỉ ảnh hưởng đến hiệu quả vận hành mà còn quyết định tuổi thọ và mức độ an toàn của toàn bộ công trình.

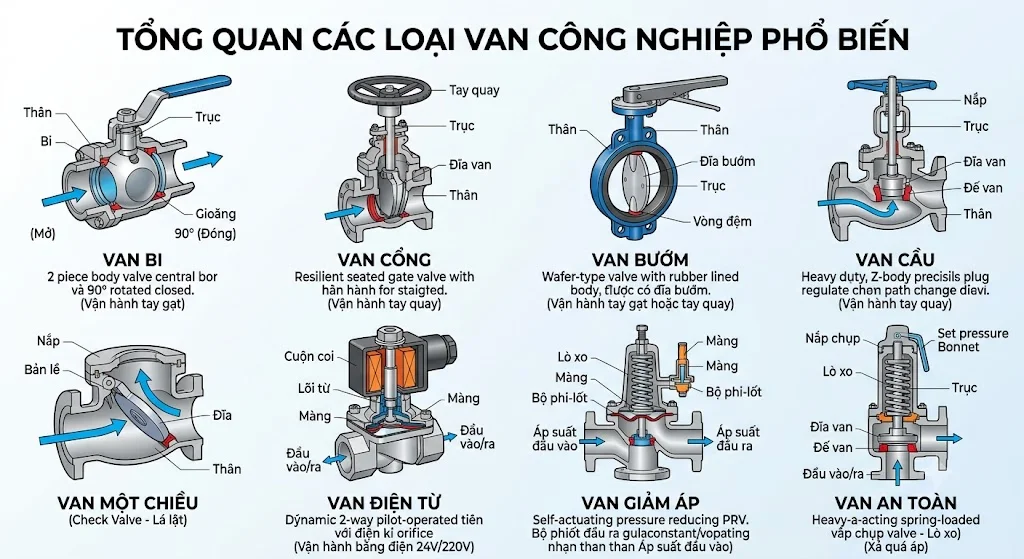

Các loại van công nghiệp phổ biến hiện nay

Van bi (Ball Valve)

Van bi là một trong những loại van được sử dụng phổ biến nhất hiện nay. Thiết bị sử dụng viên bi có lỗ xuyên tâm để đóng hoặc mở dòng lưu chất thông qua thao tác xoay 90 độ. Nhờ cấu tạo đơn giản, van bi có tốc độ đóng mở nhanh, độ kín cao và tổn thất áp suất rất thấp khi mở hoàn toàn.

Van bi được sản xuất bằng nhiều vật liệu như đồng, inox, thép hoặc nhựa, phù hợp với các hệ thống nước sạch, khí nén, dầu, hóa chất và thực phẩm. Ngoài phiên bản tay gạt hoặc tay quay, van bi còn có thể tích hợp bộ truyền động điện hoặc khí nén để phục vụ các hệ thống điều khiển tự động.

Van cổng (Gate Valve)

Van cổng hoạt động bằng cách nâng hoặc hạ đĩa van theo phương thẳng đứng nhằm đóng hoặc mở hoàn toàn dòng lưu chất. Khi van mở, đĩa van được rút hoàn toàn khỏi dòng chảy nên gần như không tạo ra tổn thất áp suất.

Đây là loại van thích hợp cho các hệ thống yêu cầu đóng mở hoàn toàn như cấp nước, PCCC, dầu khí và công nghiệp nặng. Tuy nhiên, van cổng không được khuyến nghị sử dụng để điều tiết lưu lượng liên tục vì có thể làm mòn bề mặt làm kín.

Van bướm (Butterfly Valve)

Van bướm sử dụng đĩa van hình cánh bướm xoay quanh trục để điều khiển dòng lưu chất. Thiết kế nhỏ gọn, trọng lượng nhẹ và giá thành hợp lý giúp loại van này được sử dụng rộng rãi trên các đường ống có kích thước lớn.

Ngoài phiên bản vận hành bằng tay gạt hoặc hộp số, van bướm còn có thể kết hợp với bộ truyền động điện hoặc khí nén để tự động hóa quá trình vận hành. Sản phẩm được ứng dụng nhiều trong hệ thống nước, HVAC, xử lý nước và PCCC.

Van cầu (Globe Valve)

Van cầu được thiết kế chuyên dụng cho nhiệm vụ điều chỉnh lưu lượng và áp suất. Đĩa van chuyển động theo phương thẳng đứng để thay đổi tiết diện dòng chảy, giúp người vận hành kiểm soát lưu lượng chính xác hơn so với van bi hoặc van cổng.

Loại van này thường được sử dụng trong hệ thống hơi nóng, dầu truyền nhiệt, hóa chất và các quy trình công nghệ yêu cầu điều chỉnh liên tục. Mặc dù tổn thất áp suất lớn hơn các loại van khác, nhưng khả năng điều tiết của van cầu lại vượt trội.

Van một chiều (Check Valve)

Van một chiều là thiết bị hoạt động hoàn toàn tự động, chỉ cho phép lưu chất đi theo một hướng và ngăn dòng chảy ngược khi áp suất thay đổi. Đây là loại van rất quan trọng trong các hệ thống có máy bơm hoặc yêu cầu bảo vệ thiết bị khỏi hiện tượng hồi lưu.

Hiện nay, van một chiều có nhiều kiểu như lá lật, lò xo, cối, bi và cánh bướm đôi. Mỗi loại đều được thiết kế phù hợp với từng môi trường làm việc và điều kiện lắp đặt khác nhau.

Van điện từ (Solenoid Valve)

Van điện từ sử dụng lực từ sinh ra từ cuộn coil để điều khiển việc đóng mở van. Thiết bị có tốc độ phản hồi nhanh, kết cấu nhỏ gọn và dễ dàng tích hợp với các hệ thống điều khiển tự động.

Van điện từ thường được sử dụng trong hệ thống khí nén, nước sạch, nước nóng, hơi và các dây chuyền sản xuất tự động. Tuy nhiên, loại van này chủ yếu phù hợp với kích thước đường ống nhỏ và trung bình.

Van điều khiển (Control Valve)

Van điều khiển là dòng van chuyên dùng để điều chỉnh lưu lượng, áp suất hoặc nhiệt độ theo tín hiệu từ PLC, DCS hoặc hệ thống BMS. Thiết bị thường kết hợp với bộ truyền động điện hoặc khí nén và có thể nhận tín hiệu điều khiển analog như 4–20mA hoặc 0–10V.

Loại van này được sử dụng phổ biến trong nhà máy hóa chất, nhiệt điện, HVAC và các dây chuyền sản xuất yêu cầu điều khiển chính xác.

Phân loại van theo vật liệu

Van đồng

Van đồng có ưu điểm là chống ăn mòn tốt, trọng lượng nhẹ và giá thành hợp lý. Thiết bị thường được sử dụng trong hệ thống cấp nước sinh hoạt, nước nóng và khí nén có kích thước nhỏ.

Tuy nhiên, van đồng không phù hợp với môi trường có nhiệt độ hoặc áp suất quá cao cũng như một số loại hóa chất có tính ăn mòn mạnh.

Van gang

Van gang được sử dụng rộng rãi trong hệ thống cấp nước, PCCC và xử lý nước nhờ giá thành hợp lý và khả năng chịu áp lực tốt. Bề mặt van thường được phủ sơn Epoxy nhằm tăng khả năng chống gỉ và kéo dài tuổi thọ.

Đây là vật liệu phổ biến đối với các kích thước trung bình và lớn trong công trình hạ tầng.

Van inox

Van inox có khả năng chống ăn mòn, chịu nhiệt và chịu hóa chất rất tốt. Các dòng inox 304 và inox 316 thường được sử dụng trong ngành thực phẩm, dược phẩm, hóa chất, nước biển và môi trường có yêu cầu vệ sinh cao.

Mặc dù chi phí đầu tư cao hơn nhưng tuổi thọ và hiệu quả sử dụng của van inox cũng vượt trội hơn so với nhiều vật liệu khác.

Van thép

Van thép carbon và thép hợp kim thường được sử dụng trong các hệ thống áp suất cao như hơi nóng, dầu khí và nhà máy điện. Vật liệu này có khả năng chịu nhiệt, chịu áp và chịu va đập rất tốt.

Đây là lựa chọn phù hợp cho các môi trường làm việc khắc nghiệt, nơi các vật liệu thông thường không đáp ứng được yêu cầu kỹ thuật.

Kinh nghiệm lựa chọn Van các loại phù hợp

Lựa chọn theo chức năng sử dụng

Trước khi lựa chọn van, cần xác định rõ mục đích sử dụng của hệ thống. Nếu chỉ cần đóng mở hoàn toàn thì van bi hoặc van cổng là lựa chọn phù hợp. Nếu cần điều tiết lưu lượng nên sử dụng van cầu hoặc van điều khiển, còn khi cần ngăn dòng chảy ngược thì nên lắp đặt van một chiều.

Việc lựa chọn đúng chức năng sẽ giúp hệ thống hoạt động hiệu quả, giảm hao mòn thiết bị và hạn chế các sự cố trong quá trình vận hành.

Lựa chọn theo môi trường làm việc

Mỗi loại lưu chất sẽ yêu cầu vật liệu chế tạo khác nhau. Nước sạch có thể sử dụng van đồng hoặc gang, trong khi hóa chất và nước biển nên ưu tiên inox 316 hoặc nhựa kỹ thuật. Đối với hơi nóng và dầu áp suất cao, van thép sẽ là lựa chọn an toàn hơn.

Bên cạnh vật liệu, người dùng cũng cần quan tâm đến nhiệt độ, áp suất và tiêu chuẩn kết nối để bảo đảm van hoạt động ổn định trong thời gian dài.

Lựa chọn theo phương thức vận hành

Đối với các hệ thống nhỏ hoặc không yêu cầu tự động hóa, van vận hành bằng tay là giải pháp kinh tế và dễ sử dụng. Ngược lại, các nhà máy hiện đại thường lựa chọn van điều khiển điện hoặc khí nén để tích hợp với PLC, SCADA hoặc BMS nhằm nâng cao hiệu quả quản lý và giảm nhân công vận hành.

Việc lựa chọn đúng phương thức điều khiển sẽ giúp tối ưu hiệu suất của toàn bộ hệ thống và đáp ứng yêu cầu phát triển lâu dài.

FAQ về Van các loại

Van công nghiệp có những Van các loại nào?

Các loại van công nghiệp phổ biến hiện nay gồm van bi, van cổng, van bướm, van cầu, van một chiều, van điện từ, van điều khiển, van giảm áp, van an toàn và nhiều loại van chuyên dụng khác. Mỗi loại đều có chức năng và phạm vi ứng dụng riêng.

Van các loại nào được sử dụng phổ biến nhất?

Van bi và van bướm là hai dòng van được sử dụng nhiều nhất nhờ cấu tạo đơn giản, giá thành hợp lý và khả năng vận hành linh hoạt. Trong khi đó, van cổng và van một chiều cũng rất phổ biến trong hệ thống cấp nước và PCCC.

Nên chọn van đồng, gang hay inox?

Việc lựa chọn vật liệu phụ thuộc vào môi trường sử dụng. Van đồng phù hợp với nước sạch, van gang thích hợp cho hệ thống cấp nước và PCCC, còn van inox được ưu tiên trong ngành thực phẩm, hóa chất và môi trường có tính ăn mòn cao.

Van các loại điều khiển khác gì van thông thường?

Van thông thường chủ yếu đóng mở bằng tay, trong khi van điều khiển sử dụng bộ truyền động điện hoặc khí nén để tự động điều chỉnh lưu lượng, áp suất hoặc nhiệt độ theo tín hiệu từ hệ thống điều khiển.

Mua Van các loại chính hãng ở đâu?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ CO, CQ, catalogue kỹ thuật và chính sách bảo hành rõ ràng. Đồng thời, nên tham khảo tư vấn kỹ thuật để lựa chọn đúng chủng loại, vật liệu và kích thước phù hợp với yêu cầu của hệ thống.

Kết luận

Van công nghiệp đóng vai trò quan trọng trong hầu hết các hệ thống đường ống hiện đại, từ dân dụng đến công nghiệp nặng. Mỗi loại van đều được thiết kế nhằm đáp ứng một chức năng riêng như đóng mở, điều tiết, cân bằng áp suất hoặc ngăn dòng chảy ngược. Vì vậy, việc hiểu rõ đặc điểm, nguyên lý hoạt động và phạm vi ứng dụng của từng loại sẽ giúp người dùng lựa chọn thiết bị phù hợp, tối ưu hiệu quả vận hành và giảm chi phí bảo trì. Đầu tư vào sản phẩm chính hãng, đạt tiêu chuẩn kỹ thuật và được tư vấn đúng ngay từ đầu sẽ mang lại hiệu quả kinh tế lâu dài cho mọi công trình. Van các loại
