Van đường ống là gì? Phân loại, cấu tạo, ứng dụng và cách chọn

Van đường ống là thiết bị được lắp đặt trên hệ thống đường ống nhằm đóng, mở, điều tiết, kiểm soát hoặc thay đổi hướng dòng chảy của nước, khí, dầu và nhiều loại lưu chất khác. Tùy theo cấu tạo, mỗi loại van sẽ đảm nhiệm một chức năng khác nhau trong hệ thống.

Van đường  ống được sử dụng rất phổ biến trong hệ thống cấp thoát nước, PCCC, HVAC, nhà máy công nghiệp, xử lý nước, dầu khí và các công trình dân dụng. Việc lựa chọn đúng loại van giúp hệ thống vận hành ổn định, hạn chế rò rỉ và thuận tiện hơn trong quá trình bảo trì.

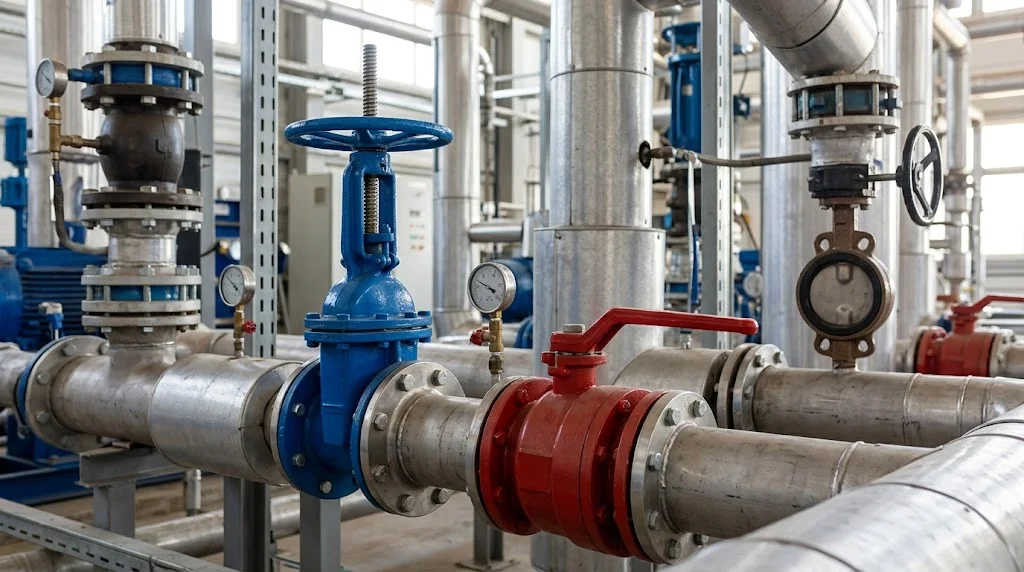

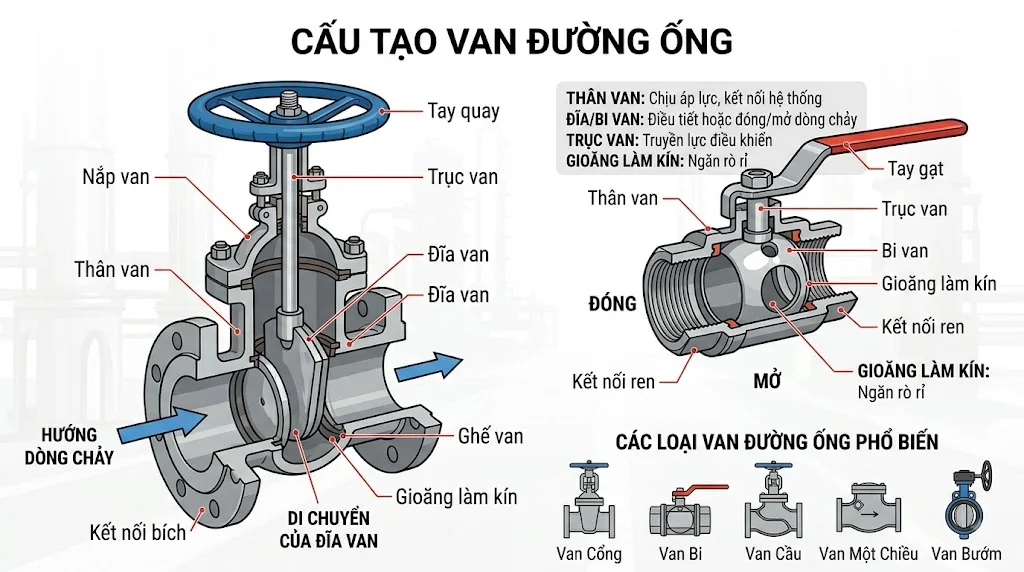

Cấu tạo cơ bản của Van đường  ống

Thân van

Thân van là bộ phận bao bọc các cơ cấu bên trong và trực tiếp chịu áp lực của lưu chất. Vật liệu chế tạo thân van có thể là đồng, gang, thép, inox, nhựa hoặc các hợp kim khác tùy theo môi trường sử dụng.

Việc lựa chọn vật liệu thân van cần dựa trên loại lưu chất, áp suất và nhiệt độ làm việc. Chẳng hạn, van đồng thường phù hợp với nhiều hệ thống nước dân dụng, trong khi van inox thường được lựa chọn khi yêu cầu cao hơn về khả năng chống ăn mòn.

Bộ phận đóng mở

Bộ phận đóng mở có nhiệm vụ thay đổi tiết diện dòng chảy bên trong van. Tùy loại van, bộ phận này có thể là viên bi, cánh bướm, cửa van, đĩa van hoặc nút van.

Thiết kế của bộ phận đóng mở quyết định đặc tính vận hành của từng loại van. Van bi thường đóng mở nhanh, van cổng phù hợp với chức năng đóng ngắt và van cầu có khả năng điều tiết tốt hơn.

Trục van

Trục van truyền chuyển động từ cơ cấu điều khiển bên ngoài đến bộ phận đóng mở bên trong. Với van tay gạt, người vận hành tác động trực tiếp lên trục thông qua tay van để thay đổi trạng thái.

Trục phải có độ bền cơ học phù hợp với lực vận hành và điều kiện làm việc. Khu vực trục thường có gioăng hoặc bộ phận làm kín để ngăn lưu chất rò rỉ ra bên ngoài.

Gioăng làm kín

Gioăng có nhiệm vụ tạo độ kín giữa các bộ phận của van và hạn chế rò rỉ lưu chất. Các vật liệu phổ biến gồm EPDM, NBR, PTFE, FKM và nhiều vật liệu chuyên dụng khác.

Việc lựa chọn gioăng cần căn cứ vào nhiệt độ, áp suất và loại lưu chất. Một loại gioăng phù hợp với nước lạnh chưa chắc phù hợp với nước nóng, dầu hoặc hóa chất.

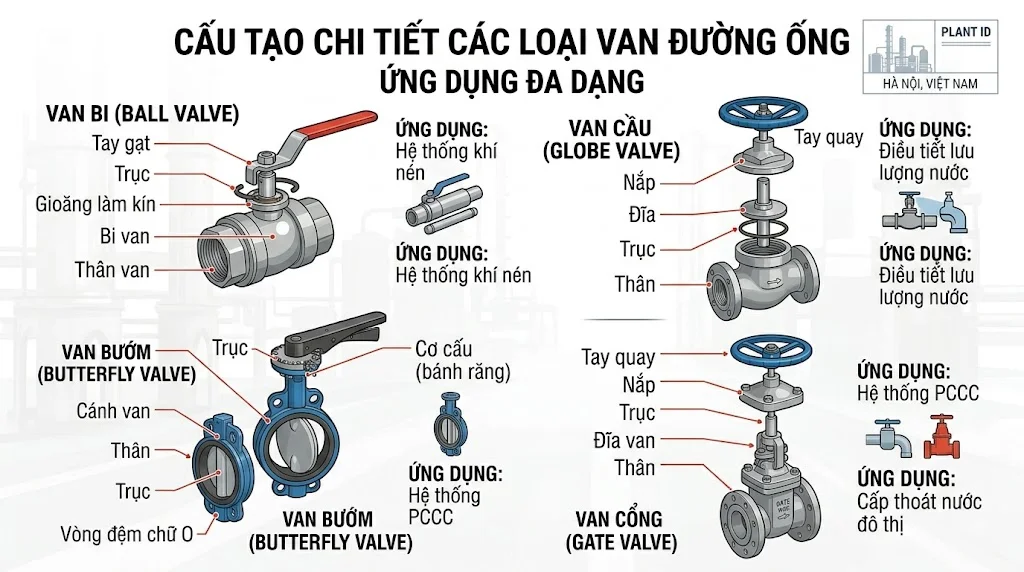

Các loại Van đường  ống phổ biến

Van bi

Van bi sử dụng một viên bi có lỗ xuyên tâm để đóng hoặc mở dòng chảy. Khi tay van xoay khoảng 90 độ, viên bi xoay theo và thay đổi trạng thái của van.

Van bi có ưu điểm là đóng mở nhanh, thiết kế nhỏ gọn và khả năng làm kín tốt. Loại van này được sử dụng rộng rãi trong hệ thống nước, khí nén, dầu và một số ứng dụng công nghiệp phù hợp.

Van cổng

Van cổng sử dụng một cửa van chuyển động lên xuống để đóng hoặc mở dòng lưu chất. Khi mở hoàn toàn, cửa van được nâng lên khỏi dòng chảy nên tổn thất áp suất thường thấp.

Van cổng phù hợp với những hệ thống cần đóng hoặc ngắt đường ống trong thời gian dài. Van không được thiết kế chủ yếu để điều tiết lưu lượng liên tục vì việc sử dụng ở trạng thái mở một phần có thể làm tăng mài mòn.

Van cầu

Van cầu sử dụng đĩa van chuyển động lên xuống để đóng mở và điều chỉnh dòng lưu chất. Cấu tạo bên trong tạo ra sự thay đổi hướng dòng chảy nên van thường có tổn thất áp suất cao hơn van cổng khi mở hoàn toàn.

Ưu điểm của van cầu là khả năng điều tiết lưu lượng tốt hơn nhiều loại van đóng ngắt thông thường. Van được sử dụng trong hệ thống hơi, nước nóng, dầu và nhiều ứng dụng công nghiệp.

Van một chiều

Van một chiều cho phép lưu chất chảy theo một hướng và hạn chế dòng chảy ngược. Van thường hoạt động tự động dựa trên áp suất và hướng của dòng lưu chất mà không cần người vận hành trực tiếp.

Van một chiều có nhiều dạng như van lá lật, van lò xo, van một chiều wafer và van một chiều cánh bướm. Loại van phù hợp được lựa chọn dựa trên lưu lượng, áp suất và đặc điểm của đường ống.

Phân loại Van đường  ống theo chức năng

Van đóng ngắt

Van đóng ngắt được sử dụng để cô lập một đoạn đường ống hoặc thiết bị khỏi hệ thống. Các loại phổ biến gồm van bi, van cổng và van bướm.

Mục tiêu chính của nhóm van này là tạo trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Việc lựa chọn loại van phụ thuộc vào kích thước đường ống, áp suất, lưu chất và tần suất đóng mở.

Van chống dòng chảy ngược

Van một chiều là nhóm van phổ biến nhất dùng để ngăn dòng chảy ngược. Van thường được lắp sau máy bơm hoặc tại những vị trí mà dòng chảy ngược có thể gây ảnh hưởng đến thiết bị.

Khi lựa chọn cần chú ý đến hướng lắp đặt và áp suất mở của van. Nếu lắp sai chiều, van có thể không hoạt động hoặc cản trở hoàn toàn dòng lưu chất.

Phân loại Van đường  ống theo vật liệu

Van đồng

Van đồng thường được sử dụng trong các hệ thống nước dân dụng, đường ống kích thước nhỏ và một số ứng dụng kỹ thuật. Vật liệu đồng có khả năng chống ăn mòn tương đối tốt trong môi trường nước thông thường.

Ưu điểm của van đồng là trọng lượng vừa phải, dễ gia công và phù hợp với nhiều kiểu kết nối ren. Tuy nhiên, cần kiểm tra giới hạn áp suất và nhiệt độ trước khi sử dụng cho môi trường đặc biệt.

Van gang

Van gang thường được sử dụng cho đường ống có kích thước lớn trong hệ thống cấp nước, PCCC và HVAC. Vật liệu gang có độ cứng và độ bền phù hợp với nhiều ứng dụng công nghiệp.

Van gang thường có giá thành hợp lý đối với các đường ống lớn. Tuy nhiên, cần chú ý khả năng chống ăn mòn và điều kiện môi trường, đặc biệt khi van được lắp đặt ngoài trời hoặc trong môi trường ẩm ướt.

Van thép

Van thép có khả năng chịu áp suất và nhiệt độ cao, phù hợp với nhiều hệ thống công nghiệp. Van thường được sử dụng trong đường ống dầu, hơi, khí và các môi trường có điều kiện vận hành khắc nghiệt.

Tùy loại thép và thiết kế, van có thể đáp ứng các yêu cầu kỹ thuật rất khác nhau. Khi lựa chọn cần kiểm tra tiêu chuẩn vật liệu, cấp áp suất và nhiệt độ làm việc.

Ứng dụng của Van đường  ống

Hệ thống cấp thoát nước

Van đường  ống được sử dụng để đóng mở, điều tiết và kiểm soát dòng nước trong hệ thống cấp thoát nước. Các loại van như van bi, van cổng, van bướm và van một chiều được sử dụng tùy theo vị trí và chức năng.

Trong hệ thống cấp nước lớn, van thường được bố trí tại các điểm phân nhánh và vị trí cần cô lập thiết bị. Cách bố trí hợp lý giúp việc bảo trì từng khu vực mà không cần dừng toàn bộ hệ thống.

Hệ thống HVAC

Trong HVAC, van được sử dụng để kiểm soát nước lạnh, nước nóng và các lưu chất phục vụ quá trình trao đổi nhiệt. Van bướm, van bi, van cầu và van điều khiển có thể được lựa chọn tùy theo chức năng.

Các vị trí cần điều tiết lưu lượng thường sử dụng van điều khiển thay vì van đóng ngắt thông thường. Việc lựa chọn đúng giúp hệ thống HVAC hoạt động ổn định và nâng cao hiệu quả sử dụng năng lượng.

Cách lựa chọn Van đường  ống

Xác định loại lưu chất

Trước tiên cần xác định đường ống vận chuyển nước, khí, dầu, gas, hơi hay hóa chất. Đây là thông số cơ bản để xác định vật liệu thân van và vật liệu gioăng.

Một loại van phù hợp với nước chưa chắc phù hợp với gas hoặc hóa chất. Vì vậy, không nên lựa chọn chỉ dựa vào kích thước đường ống mà bỏ qua đặc tính của lưu chất.

Kiểm tra áp suất PN

PN là một trong những thông số quan trọng khi lựa chọn Van đường  ống. Các cấp áp suất thường gặp gồm PN10, PN16, PN25, PN40 và nhiều cấp khác tùy loại van.

Cần lựa chọn van có cấp áp suất phù hợp với áp suất thiết kế của hệ thống. Không nên để van hoạt động liên tục vượt quá giới hạn mà nhà sản xuất công bố.

Kiểm tra nhiệt độ

Nhiệt độ lưu chất ảnh hưởng đến thân van, gioăng và khả năng làm kín. Với nước nóng, hơi hoặc dầu nóng, cần lựa chọn van có giới hạn nhiệt độ phù hợp.

Không nên chỉ dựa vào vật liệu thân van để đánh giá khả năng chịu nhiệt. Gioăng và các bộ phận bên trong cũng phải đáp ứng được điều kiện nhiệt độ thực tế.

Lưu ý khi lắp đặt Van đường ống

Lắp đúng chiều dòng chảy

Một số loại van như van một chiều, van giảm áp hoặc van điều khiển có yêu cầu về hướng dòng chảy. Trên thân van thường có mũi tên chỉ hướng lưu chất.

Lắp sai chiều có thể khiến van hoạt động không đúng chức năng hoặc gây tăng tổn thất áp suất. Vì vậy, cần kiểm tra ký hiệu trên thân van trước khi thi công.

Không để đường ống chịu tải lên van

Đường ống cần được bố trí giá đỡ độc lập để trọng lượng không dồn lên thân van. Việc để van chịu tải trọng của đường ống trong thời gian dài có thể gây biến dạng hoặc ảnh hưởng đến các mối nối.

Đặc biệt với van bướm, van bi hoặc các loại van có thân tương đối nhỏ, cần chú ý đến việc căn chỉnh đường ống trước khi siết kết nối. Lắp đặt đúng giúp giảm ứng suất cơ học và kéo dài tuổi thọ van.

FAQ về Van đường ống

Van đường ống gồm những loại nào?

Van đường ống có rất nhiều loại, trong đó phổ biến nhất là van bi, van cổng, van bướm, van cầu, van một chiều, van điện từ và van giảm áp. Mỗi loại được thiết kế cho một hoặc một số chức năng nhất định.

Van bi và van cổng thường dùng để đóng ngắt, van cầu phù hợp hơn với điều tiết, van một chiều dùng để chống dòng chảy ngược và van điện từ phục vụ điều khiển tự động. Việc lựa chọn cần dựa trên yêu cầu thực tế của hệ thống.

Nên dùng van bi hay van cổng cho đường ống nước?

Van bi phù hợp với những vị trí cần đóng mở nhanh và thường xuyên. Van cổng phù hợp với những tuyến ống cần cô lập trong thời gian dài và thường được sử dụng ở các hệ thống có đường kính lớn.

Nếu đường ống nhỏ và cần thao tác nhanh, van bi thường thuận tiện hơn. Với đường ống lớn hoặc hệ thống cần van đóng ngắt chuyên dụng, van cổng có thể là lựa chọn phù hợp hơn.

Van đường ống DN100 là gì?

DN100 là kích thước danh nghĩa của van và đường ống, thường được gọi là van DN100. Kích thước này thuộc nhóm đường ống tương đối lớn và thường được sử dụng trong hệ thống cấp nước, PCCC, HVAC và công nghiệp.

DN100 không nhất thiết bằng chính xác 100 mm ở mọi bộ phận của van. Kích thước thực tế phụ thuộc vào tiêu chuẩn thiết kế và loại kết nối của sản phẩm.

PN16 trên Van đường ống có nghĩa là gì?

PN16 là cấp áp suất danh nghĩa thường được sử dụng để phân loại khả năng chịu áp của van và phụ kiện đường ống theo tiêu chuẩn tương ứng. Tuy nhiên, không nên hiểu đơn giản rằng mọi van PN16 đều có thể vận hành ở 16 bar trong mọi điều kiện nhiệt độ.

Áp suất làm việc thực tế còn phụ thuộc vào vật liệu, nhiệt độ và tiêu chuẩn của từng sản phẩm. Vì vậy, cần tham khảo bảng thông số kỹ thuật của nhà sản xuất trước khi sử dụng.

Van đường ống có cần bảo trì không?

Có. Mặc dù nhiều loại van có cấu tạo đơn giản và có thể hoạt động trong thời gian dài, việc kiểm tra định kỳ giúp phát hiện sớm tình trạng rò rỉ, kẹt van hoặc hư hỏng gioăng.

Tần suất bảo trì phụ thuộc vào loại van và môi trường sử dụng. Những hệ thống quan trọng như PCCC, gas, hơi và hóa chất cần có quy trình kiểm tra nghiêm ngặt hơn hệ thống nước dân dụng.

Kết luận

Van đường ống là nhóm thiết bị không thể thiếu trong hầu hết các hệ thống vận chuyển và phân phối lưu chất. Từ van bi, van cổng, van bướm, van cầu, van một chiều đến van điện từ và van giảm áp, mỗi loại có cấu tạo và chức năng riêng để đáp ứng những yêu cầu vận hành khác nhau.

Khi lựa chọn van, cần xác định đầy đủ loại lưu chất, kích thước DN, áp suất PN, nhiệt độ, vật liệu, kiểu kết nối và chức năng cần thực hiện. Lựa chọn đúng van ngay từ đầu sẽ giúp hệ thống hoạt động ổn định, giảm nguy cơ rò rỉ và thuận tiện hơn cho quá trình vận hành, bảo trì Van đường ống.
