Van 5 cửa 2 vị trí là gì? Cấu tạo, nguyên lý và ứng dụng

Van 5 cửa 2 vị trí là loại van đảo chiều khí nén 5/2, có 5 cửa kết nối và 2 trạng thái làm việc. Van được sử dụng để điều khiển hướng di chuyển của cơ cấu chấp hành, phổ biến nhất là xi lanh khí nén tác động kép. Năm cửa của van thường bao gồm một cửa cấp khí vào, hai cửa xả và hai cửa làm việc nối với hai buồng của xi lanh. Khi van chuyển đổi giữa hai vị trí, đường cấp và đường xả được thay đổi, làm cho khí nén lần lượt tác động vào hai phía của piston để xi lanh tiến hoặc lùi.

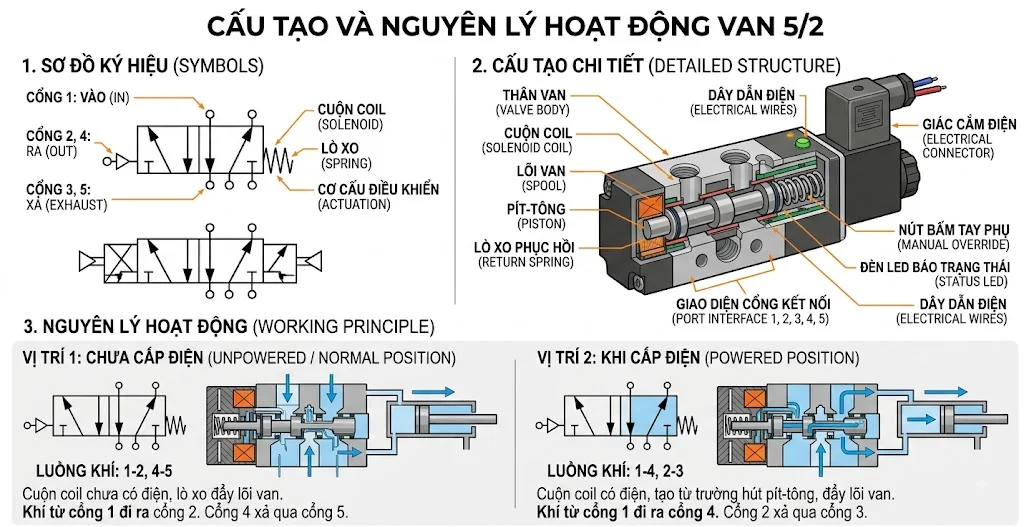

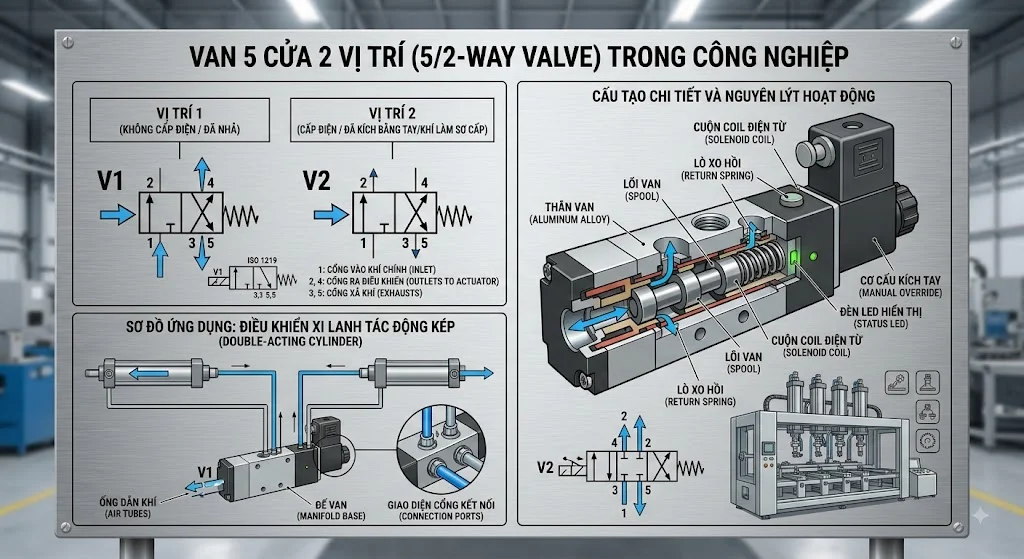

Cấu tạo van 5 cửa 2  vị trí

Thân van

Thân van là bộ phận chứa các đường dẫn khí và cơ cấu chuyển mạch bên trong. Thân thường được chế tạo từ hợp kim nhôm, đồng, thép hoặc vật liệu kỹ thuật phù hợp với điều kiện làm việc của hệ thống khí nén.

Trên thân van thường có ký hiệu các cửa như P, A, B, R và S hoặc được đánh số tương ứng. Việc xác định đúng cửa kết nối rất quan trọng vì đấu nhầm đường khí có thể khiến xi lanh hoạt động sai hướng hoặc van không vận hành đúng thiết kế.

Con trượt

Con trượt là bộ phận thực hiện nhiệm vụ thay đổi đường đi của khí nén giữa các cửa. Khi con trượt dịch chuyển sang một trong hai vị trí, nó sẽ kết nối các cửa theo một sơ đồ dòng khí nhất định.

Độ chính xác và khả năng làm kín của con trượt ảnh hưởng trực tiếp đến hiệu suất của van. Nếu con trượt bị kẹt hoặc gioăng bên trong bị hư hỏng, van có thể xuất hiện hiện tượng rò khí hoặc chuyển trạng thái không ổn định.

Lò xo hồi vị

Đối với van 5/2 một coil có lò xo hồi, lò xo có nhiệm vụ đưa con trượt về vị trí ban đầu khi tín hiệu điều khiển bị ngắt. Điều này tạo ra một trạng thái mặc định cho hệ thống khi van không còn tín hiệu tác động.

Lò xo cũng quyết định một phần đặc tính vận hành của van. Khi lựa chọn cần xác định rõ trạng thái mong muốn của xi lanh khi mất điện hoặc mất tín hiệu điều khiển.

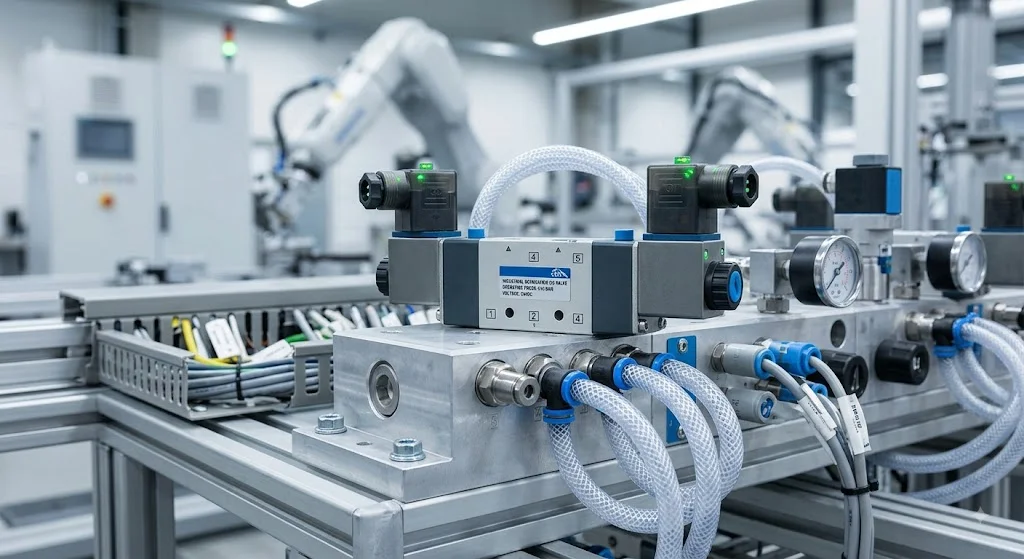

Van 5 cửa 2  vị trí hoạt động như thế nào?

Trạng thái thứ nhất

Ở vị trí thứ nhất, van kết nối cửa cấp khí P với một cửa làm việc, chẳng hạn A, đồng thời cửa còn lại B được nối với một cửa xả. Khí nén đi vào một phía của xi lanh và tạo lực tác động lên piston.

Khi đó, xi lanh sẽ di chuyển theo một hướng tùy thuộc vào cách bố trí đường ống và thiết kế cơ cấu. Trạng thái này được duy trì trong thời gian van giữ nguyên vị trí tương ứng.

Trạng thái thứ hai

Khi van chuyển sang vị trí thứ hai, đường cấp và đường xả được đảo ngược. Khí nén từ cửa P được đưa sang cửa B, trong khi cửa A được kết nối với cửa xả.

Khi áp suất tác động sang phía còn lại của piston, xi lanh sẽ di chuyển theo hướng ngược lại. Đây chính là nguyên lý cơ bản giúp van 5/2 điều khiển xi lanh khí nén tác động kép.

Ký hiệu van 5/2 và ý nghĩa các cửa

Cửa P – cửa cấp khí

Cửa P thường là cửa cấp khí nén từ nguồn vào van. Khí từ máy nén khí sau khi đi qua bộ lọc, điều áp và các thiết bị xử lý khí sẽ được đưa vào cửa này.

Áp suất tại cửa P cần nằm trong phạm vi làm việc của van. Không nên cấp khí vượt quá áp suất tối đa mà nhà sản xuất công bố.

Cửa A và B – cửa làm việc

Cửa A và B được kết nối với hai buồng của xi lanh tác động kép. Khi van chuyển trạng thái, một trong hai cửa sẽ nhận khí cấp còn cửa còn lại trở thành đường xả.

Việc kết nối đúng A và B giúp xác định chính xác hướng chuyển động của xi lanh. Nếu xi lanh chạy ngược với yêu cầu, có thể kiểm tra lại đường ống A và B hoặc cấu hình điều khiển.

Cửa R và S – cửa xả

R và S thường là hai cửa xả khí của van. Khi một phía của xi lanh được cấp khí, khí ở phía đối diện sẽ thoát ra ngoài thông qua cửa xả tương ứng.

Một số hệ thống có thể lắp giảm thanh tại cửa xả để giảm tiếng ồn. Khi lắp phụ kiện xả, cần bảo đảm không làm hạn chế lưu lượng khí quá mức.

Các loại van 5 cửa 2  vị trí phổ biến

Van điện từ 5/2 một coil

Van điện từ 5/2 một coil thường có một cuộn điện từ và cơ cấu lò xo hồi vị. Khi cấp điện, van chuyển sang một vị trí; khi ngắt điện, lò xo đưa van về vị trí ban đầu.

Loại van này phù hợp với những hệ thống cần xác định rõ trạng thái mặc định khi mất điện. Đây cũng là cấu hình phổ biến trong các hệ thống điều khiển xi lanh khí nén đơn giản.

Van điện từ 5/2 hai coil

Van 5/2 hai coil sử dụng hai cuộn điện từ để điều khiển hai trạng thái của con trượt. Khi cấp tín hiệu cho một coil, van chuyển sang vị trí tương ứng; khi cấp tín hiệu cho coil còn lại, van chuyển về vị trí đối diện.

Loại van này không cần lò xo hồi vị theo cách của van một coil và có khả năng duy trì trạng thái tùy theo thiết kế. Khi điều khiển bằng PLC, cần xây dựng logic liên động để tránh cấp tín hiệu không phù hợp cho hai coil cùng lúc.

Van 5/2 điều khiển khí nén

Van 5/2 khí nén sử dụng tín hiệu khí để tác động lên cơ cấu chuyển mạch thay vì dùng coil điện từ. Loại van này phù hợp với những hệ thống muốn hạn chế việc sử dụng tín hiệu điện tại khu vực điều khiển.

Van có thể được sử dụng trong các hệ thống tự động hóa hoàn toàn bằng khí nén. Khi lựa chọn cần kiểm tra áp suất tín hiệu điều khiển và điều kiện làm việc cụ thể của van.

Ưu điểm của van 5 cửa 2  vị trí

Điều khiển được xi lanh tác động kép

Van 5/2 được thiết kế đặc biệt phù hợp với xi lanh khí nén tác động kép. Hai cửa A và B cho phép đưa khí nén lần lượt vào hai phía của piston để tạo chuyển động tiến và lùi.

Nhờ đó, chỉ với một van có thể kiểm soát cả hai chiều chuyển động của xi lanh. Đây là cấu hình cơ bản và rất phổ biến trong các hệ thống tự động hóa bằng khí nén.

Đóng mở nhanh

Van khí nén 5/2 có khả năng chuyển trạng thái nhanh, giúp xi lanh phản hồi tương đối nhanh theo tín hiệu điều khiển. Tốc độ thực tế còn phụ thuộc vào kích thước van, lưu lượng khí, áp suất và đường kính ống dẫn.

Nếu cần kiểm soát tốc độ xi lanh, có thể kết hợp van tiết lưu một chiều tại các cửa làm việc. Việc điều chỉnh lưu lượng khí giúp kiểm soát tốc độ tiến và lùi của piston.

Dễ kết nối với PLC

Van điện từ 5/2 có thể nhận tín hiệu điều khiển từ PLC thông qua các ngõ ra phù hợp. Điều này cho phép tích hợp van vào dây chuyền tự động hóa và điều khiển theo chương trình.

PLC có thể phối hợp tín hiệu từ cảm biến, công tắc hành trình và các thiết bị khác để điều khiển xi lanh theo trình tự. Nhờ đó, van 5/2 trở thành một phần quan trọng trong hệ thống điều khiển máy tự động.

Ứng dụng của van 5 cửa 2 vị trí

Điều khiển xi lanh khí nén

Ứng dụng phổ biến nhất của van 5/2 là điều khiển xi lanh tác động kép. Van có nhiệm vụ thay đổi hướng cấp khí để piston có thể chuyển động tiến và lùi.

Hệ thống này được sử dụng trong các cơ cấu kẹp, đẩy, nâng, ép, gắp và định vị. Tùy yêu cầu, van có thể được điều khiển bằng điện từ, khí nén hoặc cơ khí.

Máy tự động hóa

Van 5/2 được sử dụng rộng rãi trong các máy đóng gói, máy dập, máy cấp phôi, máy lắp ráp và dây chuyền sản xuất tự động. Van giúp biến tín hiệu điều khiển thành chuyển động cơ học thông qua xi lanh khí nén.

Khi kết hợp với PLC và cảm biến, hệ thống có thể thực hiện nhiều chu trình tự động liên tục. Đây là một trong những ứng dụng quan trọng của van 5/2 trong công nghiệp.

Cách lựa chọn van 5 cửa 2 vị trí

Xác định kích thước cổng

Van 5/2 có nhiều kích thước cổng kết nối như 1/8 inch, 1/4 inch, 3/8 inch và 1/2 inch tùy dòng sản phẩm. Kích thước cổng cần phù hợp với lưu lượng khí và đường kính ống sử dụng.

Không nên chỉ chọn van theo kích thước ren. Cần xem xét cả lưu lượng yêu cầu của xi lanh để tránh tình trạng van quá nhỏ khiến xi lanh hoạt động chậm.

Kiểm tra áp suất làm việc

Cần xác định áp suất khí nén mà hệ thống đang sử dụng và so sánh với phạm vi làm việc của van. Van phải có khả năng hoạt động ổn định tại áp suất thực tế của hệ thống.

Nếu áp suất thấp hơn hoặc cao hơn phạm vi thiết kế, van có thể không chuyển trạng thái chính xác. Đối với hệ thống công nghiệp, nên kiểm tra thông số kỹ thuật của nhà sản xuất trước khi lựa chọn.

Chọn điện áp coil

Đối với van điện từ 5/2, các mức điện áp phổ biến gồm 12VDC, 24VDC và 220VAC. Trong hệ thống điều khiển PLC, 24VDC thường được sử dụng rộng rãi.

Điện áp coil phải phù hợp với nguồn điều khiển. Cấp sai điện áp có thể khiến coil không hoạt động hoặc bị quá nhiệt và hư hỏng.

FAQ về van 5 cửa 2 vị trí

Van 5 cửa 2 vị trí là van gì?

Van 5 cửa 2 vị trí là van đảo chiều khí nén có năm cửa kết nối và hai trạng thái chuyển mạch. Van thường được ký hiệu là van 5/2 và được sử dụng chủ yếu để điều khiển xi lanh khí nén tác động kép.

Hai cửa làm việc A và B được nối với hai phía của xi lanh, trong khi một cửa cấp khí và hai cửa xả thực hiện nhiệm vụ cung cấp và thoát khí. Khi van chuyển vị trí, hướng dòng khí thay đổi và xi lanh đổi chiều chuyển động.

Van 5/2 khác van 3/2 như thế nào?

Van 5/2 có năm cửa và hai vị trí, thường được dùng để điều khiển xi lanh tác động kép. Van 3/2 có ba cửa và ba trạng thái kết nối, thường được sử dụng cho xi lanh tác động đơn hoặc các cơ cấu cần một đường cấp và một đường xả.

Việc lựa chọn phụ thuộc vào loại cơ cấu chấp hành và yêu cầu chuyển động. Nếu xi lanh cần khí nén cho cả hai chiều tiến và lùi, van 5/2 thường là lựa chọn phù hợp.

Van 5/2 một coil và hai coil khác nhau như thế nào?

Van 5/2 một coil thường có lò xo hồi để đưa van về vị trí mặc định khi mất tín hiệu điện. Van hai coil sử dụng hai cuộn điện từ để điều khiển hai vị trí riêng biệt.

Một coil phù hợp khi hệ thống cần trạng thái mặc định rõ ràng khi mất điện. Hai coil phù hợp với những hệ thống cần điều khiển trực tiếp cả hai trạng thái bằng tín hiệu điện.

Van 5/2 có điều khiển được xi lanh tác động kép không?

Có. Đây chính là một trong những ứng dụng phổ biến nhất của van 5/2 trong hệ thống khí nén.

Hai cửa A và B được kết nối với hai buồng của xi lanh. Khi van chuyển trạng thái, khí nén được đưa sang phía đối diện của piston, giúp xi lanh thực hiện chuyển động tiến hoặc lùi.

Kết luận

Van 5 cửa 2 vị trí, hay van khí nén 5/2, là thiết bị quan trọng trong hệ thống tự động hóa khí nén. Với năm cửa và hai trạng thái chuyển mạch, van có khả năng đảo chiều dòng khí để điều khiển xi lanh tác động kép thực hiện chuyển động tiến và lùi.

Khi lựa chọn van 5/2, cần quan tâm đến kích thước cổng, lưu lượng, áp suất làm việc, phương thức điều khiển, điện áp coil và cấu hình một coil hoặc hai coil. Việc lựa chọn đúng van không chỉ giúp xi lanh hoạt động nhanh và ổn định mà còn bảo đảm hệ thống điều khiển vận hành đúng theo yêu cầu thiết kế.
