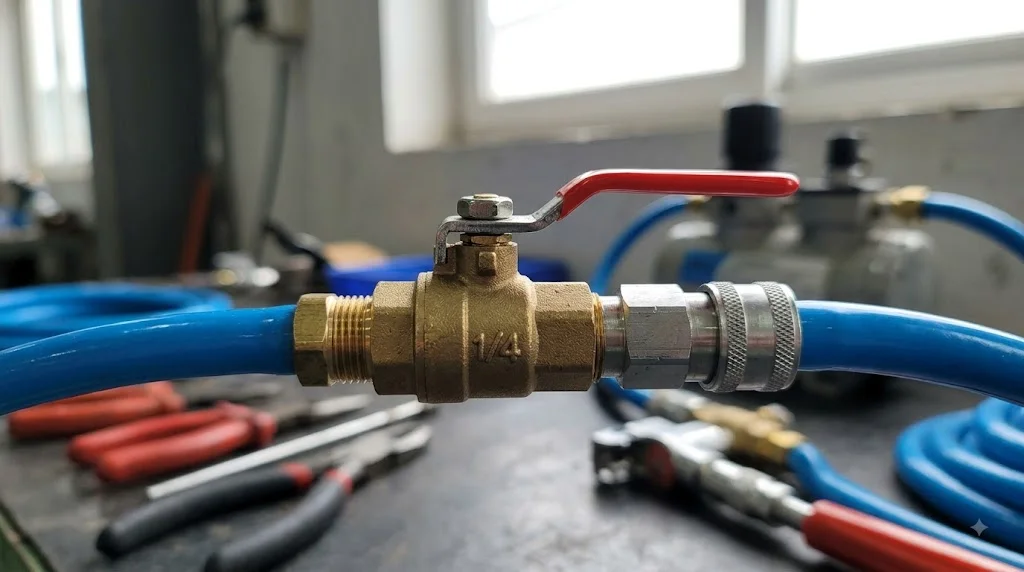

Van khóa khí nén 1/4 là gì? Cấu tạo, nguyên lý và ứng dụng

Van khóa khí nén 1 4 là loại van được sử dụng để đóng, mở hoặc cô lập dòng khí trong hệ thống khí nén có đường ống hoặc đầu kết nối kích thước 1/4 inch. Đây là kích thước khá phổ biến trong các hệ thống khí nén nhỏ, máy móc tự động hóa, dây chuyền sản xuất và các thiết bị sử dụng khí nén.

Tùy vào thiết kế, van khóa khí nén 1/4 có thể là van bi, van tay gạt, van điện từ hoặc van khí nén điều khiển bằng actuator. Trong đó, van bi ren 1/4 thường được sử dụng khi cần khóa hoặc mở thủ công, còn các loại van điều khiển tự động phù hợp với hệ thống cần đóng mở từ xa.

Khi lựa chọn van khóa khí nén 1/4, cần phân biệt giữa kích thước ren 1/4 inch và kích thước đường kính trong của ống khí. Hai thông số này không hoàn toàn giống nhau, vì vậy cần kiểm tra chính xác tiêu chuẩn ren và kiểu kết nối trước khi lắp đặt.

Van khóa khí nén 1/4 là gì?

Van khóa khí nén 1/4 là thiết bị được lắp trên đường ống khí nén để kiểm soát dòng khí đi qua. Khi van ở trạng thái mở, khí nén được phép đi qua để cung cấp cho xi lanh, van điều khiển, bộ lọc, thiết bị khí nén hoặc các cơ cấu chấp hành khác.

Khi van đóng, đường khí bị ngăn lại, giúp cô lập một khu vực của hệ thống. Điều này đặc biệt hữu ích khi cần bảo trì máy móc hoặc ngắt nguồn khí đến một thiết bị mà không cần dừng toàn bộ hệ thống.

Kích thước 1/4 inch thường được thể hiện bằng các ký hiệu như 1/4", 1/4 PT, 1/4 NPT hoặc 1/4 BSP tùy tiêu chuẩn ren. Vì vậy, khi mua van cần xác định chính xác tiêu chuẩn ren thay vì chỉ cung cấp thông tin "van 1/4".

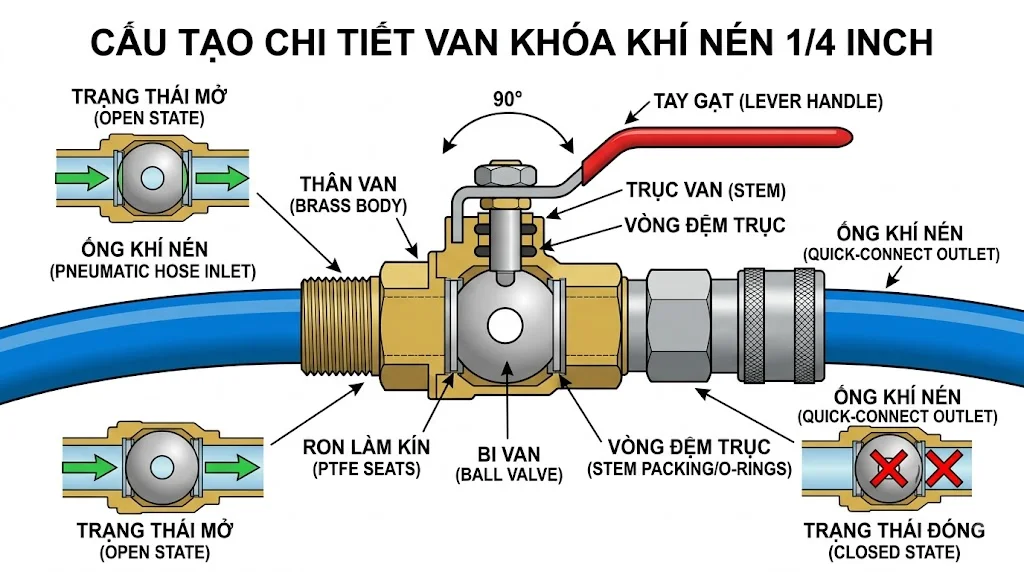

Cấu tạo van khóa khí nén 1/4

Thân van

Thân van là bộ phận chính chứa cơ cấu đóng mở và chịu áp suất của khí nén. Vật liệu phổ biến gồm đồng mạ niken, inox, nhôm hoặc nhựa kỹ thuật tùy loại van.

Đối với hệ thống khí nén công nghiệp, thân van kim loại thường được ưu tiên vì có độ bền cơ học tốt và khả năng chịu áp suất cao. Nếu môi trường có độ ẩm hoặc nguy cơ ăn mòn, van inox có thể là lựa chọn phù hợp hơn.

Cơ cấu đóng mở

Cơ cấu đóng mở có nhiệm vụ kiểm soát tiết diện dòng khí. Với van bi, bộ phận này là viên bi có lỗ xuyên tâm; khi xoay 90°, viên bi sẽ chuyển từ trạng thái mở sang đóng.

Đối với các loại van chuyên dụng khác, cơ cấu đóng mở có thể là piston, đĩa van hoặc spool. Thiết kế cụ thể phụ thuộc vào loại van và chức năng mà hệ thống yêu cầu.

Tay gạt

Van khóa khí nén 1/4 dạng thủ công thường được trang bị tay gạt. Người sử dụng chỉ cần xoay tay gạt khoảng 90° để chuyển van giữa trạng thái đóng và mở.

Tay gạt thường được thiết kế nhỏ gọn để phù hợp với không gian lắp đặt hạn chế. Một số loại còn có vị trí khóa hoặc lỗ khóa để ngăn người không có thẩm quyền tự ý vận hành van.

Gioăng làm kín

Gioăng và Seat có nhiệm vụ tạo độ kín giữa các bộ phận bên trong van. Các vật liệu như PTFE, NBR, EPDM hoặc FKM có thể được sử dụng tùy theo môi trường và nhiệt độ làm việc.

Đối với hệ thống khí nén, khả năng làm kín tốt giúp hạn chế rò rỉ khí và giảm tổn thất áp suất. Khi lựa chọn van, cần kiểm tra vật liệu gioăng có phù hợp với loại khí và điều kiện vận hành hay không.

Cổng kết nối ren

Hai đầu van thường được thiết kế với ren để kết nối với đường ống hoặc phụ kiện khí nén. Tùy sản phẩm, có thể gặp ren trong, ren ngoài hoặc một đầu ren trong và một đầu ren ngoài.

Đặc biệt cần phân biệt BSP và NPT vì hai tiêu chuẩn ren này có hình dạng và thông số khác nhau. Không nên cố gắng lắp hai loại ren không tương thích vì có thể gây rò rỉ hoặc làm hỏng ren.

Nguyên lý hoạt động của van khóa khí nén 1/4

Đối với van khóa dạng bi, khi tay gạt nằm cùng hướng với đường ống, van thường ở trạng thái mở và khí nén có thể đi qua. Khi xoay tay gạt vuông góc với đường ống, viên bi xoay theo và chặn đường dẫn khí.

Khi van được mở, khí nén từ nguồn cung cấp đi qua van đến các thiết bị phía sau. Khi van đóng, dòng khí bị ngăn lại và khu vực phía sau van có thể được cô lập để phục vụ bảo trì hoặc sửa chữa.

Nếu sử dụng loại van có actuator khí nén hoặc điện, quá trình đóng mở sẽ được thực hiện tự động dựa trên tín hiệu điều khiển. Cấu hình này phù hợp với các dây chuyền tự động hóa cần điều khiển van từ tủ điều khiển hoặc PLC.

Các loại van khóa khí nén 1/4 phổ biến

Van bi khí nén 1/4

Van bi khí nén 1/4 thường được sử dụng để khóa hoặc mở nhanh đường khí. Thiết kế viên bi xoay 90° giúp van có thời gian thao tác nhanh và khả năng làm kín tương đối tốt.

Loại van này phù hợp với đường khí nén của máy móc, thiết bị tự động hóa và các nhánh khí cần thường xuyên cô lập. Tùy model, van có thể sử dụng ren trong, ren ngoài hoặc kết hợp hai kiểu ren.

Van tay gạt khí nén 1/4

Van tay gạt 1/4 có thiết kế đơn giản và vận hành trực tiếp bằng tay. Người dùng có thể nhanh chóng khóa nguồn khí khi cần sửa chữa hoặc bảo dưỡng thiết bị.

Loại van này thường được lắp tại đầu vào của máy hoặc từng nhánh khí nén. Đây là lựa chọn phù hợp khi hệ thống không yêu cầu điều khiển tự động.

Van điện từ khí nén 1/4

Van điện từ khí nén 1/4 sử dụng cuộn coil điện từ để điều khiển dòng khí. Khi nhận tín hiệu điện, van thay đổi trạng thái để cấp hoặc ngắt khí đến cơ cấu chấp hành.

Loại van này thường được sử dụng trong hệ thống tự động hóa, xi lanh khí nén và dây chuyền sản xuất. Khi lựa chọn cần kiểm tra điện áp coil như 12VDC, 24VDC hoặc 220VAC và cấu hình van như 2/2, 3/2 hoặc 5/2.

Van khí nén 5/2 có cổng 1/4

Van 5/2 là loại van điều khiển hướng thường được sử dụng để điều khiển xi lanh tác động kép. Nhiều model có cổng kết nối 1/4 inch, tuy nhiên cần phân biệt rõ 1/4 là kích thước cổng ren, không phải tên của loại van.

Van 5/2 có năm cổng và hai vị trí làm việc, cho phép đảo chiều cấp và xả khí ở hai phía của xi lanh. Đây là loại van phổ biến trong các hệ thống tự động hóa công nghiệp.

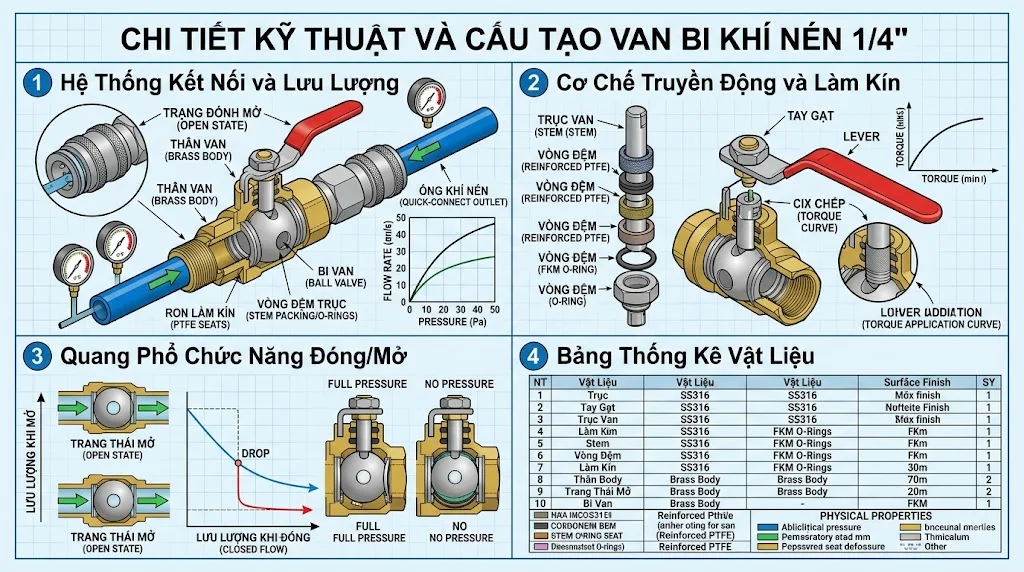

Thông số kỹ thuật van khóa khí nén 1/4

Thông số áp suất và nhiệt độ thực tế phải được kiểm tra theo catalogue của từng model. Đặc biệt, không nên sử dụng van cho áp suất vượt quá giới hạn mà nhà sản xuất công bố.

Ưu điểm của van khóa khí nén 1 4

Van khóa khí nén 1/4 có kích thước nhỏ gọn, phù hợp với các hệ thống khí nén có đường ống và thiết bị kích thước nhỏ. Thiết kế này giúp tiết kiệm không gian và thuận tiện khi lắp đặt tại các vị trí chật hẹp trên máy móc.

Van có khả năng đóng mở nhanh và giúp cô lập từng nhánh khí trong hệ thống. Khi cần bảo trì một thiết bị, người vận hành có thể khóa nguồn khí tại vị trí tương ứng mà không nhất thiết phải ngắt toàn bộ nguồn khí của nhà máy.

Ngoài ra, van có nhiều vật liệu và kiểu kết nối khác nhau. Người dùng có thể lựa chọn van đồng, inox hoặc vật liệu chuyên dụng dựa trên áp suất, môi trường và yêu cầu của hệ thống.

Ứng dụng của van khóa khí nén 1/4

Van khóa khí nén 1/4 được sử dụng phổ biến trong hệ thống khí nén của máy móc và dây chuyền sản xuất. Van có thể được lắp tại đầu vào của thiết bị để kiểm soát nguồn khí cấp cho xi lanh, bộ lọc, bộ điều áp và các cơ cấu chấp hành.

Trong hệ thống tự động hóa, van có thể được sử dụng cùng với van điện từ, bộ lọc khí, regulator và FRL để tạo thành một cụm xử lý và điều khiển khí hoàn chỉnh. Kích thước 1/4 inch phù hợp với nhiều loại thiết bị khí nén tiêu chuẩn.

Ngoài nhà máy, van còn được sử dụng trong máy đóng gói, máy chiết rót, máy ép, máy gia công tự động và các thiết bị sử dụng khí nén quy mô nhỏ.

Cách lựa chọn van khóa khí nén 1 4

Khi lựa chọn van khóa khí nén 1 4, trước tiên cần xác định chính xác tiêu chuẩn ren. Nếu hệ thống sử dụng BSP thì cần chọn van BSP tương ứng; nếu sử dụng NPT thì phải chọn đúng ren NPT để bảo đảm khả năng kết nối và làm kín.

Tiếp theo cần kiểm tra áp suất khí nén và lưu lượng yêu cầu. Van phải có khả năng chịu được áp suất làm việc của hệ thống và có kích thước đường dẫn phù hợp để không tạo ra tổn thất áp suất quá lớn.

Cuối cùng cần xác định van dùng để khóa thủ công hay điều khiển tự động. Nếu chỉ cần cô lập đường khí, van bi tay gạt là lựa chọn đơn giản; nếu cần điều khiển tự động, có thể lựa chọn van điện từ hoặc van điều khiển khí nén phù hợp với hệ thống.

FAQ – Câu hỏi thường gặp về van khóa khí nén 1 4

Van khóa khí nén 1 4 dùng để làm gì?

Van khóa khí nén 1 4 được sử dụng để đóng, mở hoặc cô lập dòng khí trong hệ thống khí nén. Van thường được lắp tại các nhánh khí, đầu vào máy móc hoặc trước các thiết bị cần bảo trì độc lập.

Van 1 4 có phải đường kính ống bằng 6,35 mm không?

Không nhất thiết. Ký hiệu 1/4 inch trên van thường chỉ kích thước danh nghĩa của cổng ren, không phải đường kính thực tế của toàn bộ đường dẫn khí. Kích thước ren và đường kính trong của van có thể khác nhau tùy tiêu chuẩn và thiết kế.

Van khóa khí nén 1 4 dùng ren gì?

Các loại phổ biến gồm BSP và NPT, ngoài ra có thể có các tiêu chuẩn khác tùy nhà sản xuất. Cần xác định đúng tiêu chuẩn ren của hệ thống trước khi mua để tránh tình trạng không thể lắp đặt hoặc bị rò rỉ khí.

Van khóa khí nén 1/4 có dùng cho nước được không?

Không nên mặc định sử dụng van khí nén cho nước. Nếu muốn dùng cho nước, cần kiểm tra catalogue của nhà sản xuất xem thân van, Seat và gioăng có được thiết kế và cho phép sử dụng với nước hay không.

Van khóa khí nén 1 4 có thể tự động đóng mở không?

Có, nếu lựa chọn loại van có cơ cấu truyền động hoặc van điện từ phù hợp. Khi kết nối với PLC, cảm biến hoặc bộ điều khiển, van có thể được đóng mở tự động theo trạng thái của hệ thống.

Kết luận

Van khóa khí nén 1 4 là thiết bị nhỏ gọn dùng để kiểm soát và cô lập dòng khí trong hệ thống khí nén. Sản phẩm có nhiều dạng như van bi tay gạt, van điện từ và các loại van điều khiển tự động, đáp ứng từ nhu cầu vận hành thủ công đến các dây chuyền tự động hóa.

Khi lựa chọn van khóa khí nén 1/4, cần đặc biệt chú ý đến tiêu chuẩn ren BSP hoặc NPT, áp suất làm việc, vật liệu thân van, vật liệu gioăng và lưu lượng khí. Việc lựa chọn đúng kích thước và tiêu chuẩn kết nối sẽ giúp hạn chế rò rỉ, giảm tổn thất áp suất và bảo đảm hệ thống khí nén hoạt động ổn định Van khóa khí nén 1 4.
