Van cổng tín hiệu là gì? Cấu tạo, nguyên lý, phân loại và ứng dụng PCCC

Van cổng tín hiệu là loại van cổng được tích hợp công tắc giám sát trạng thái đóng mở, thường được sử dụng trong hệ thống phòng cháy chữa cháy. Công tắc này có nhiệm vụ phát hiện khi van bị thay đổi khỏi vị trí yêu cầu và truyền tín hiệu về tủ báo cháy, hệ thống giám sát hoặc hệ thống quản lý tòa nhà.

Trong thực tế, Van cổng tín  hiệu thường được gọi bằng nhiều tên khác nhau như van cổng có tín hiệu, van cổng có công tắc giám sát, van cổng giám sát, Van cổng tín  hiệu PCCC hoặc van cổng có tamper switch.

Về bản chất, phần van vẫn thực hiện chức năng cơ khí là đóng hoặc mở dòng nước. Phần "tín hiệu" là hệ thống công tắc điện được gắn vào van để theo dõi trạng thái. Vì vậy, đây không phải là một loại van có nguyên lý đóng mở hoàn toàn khác mà là van cổng được bổ sung chức năng giám sát.

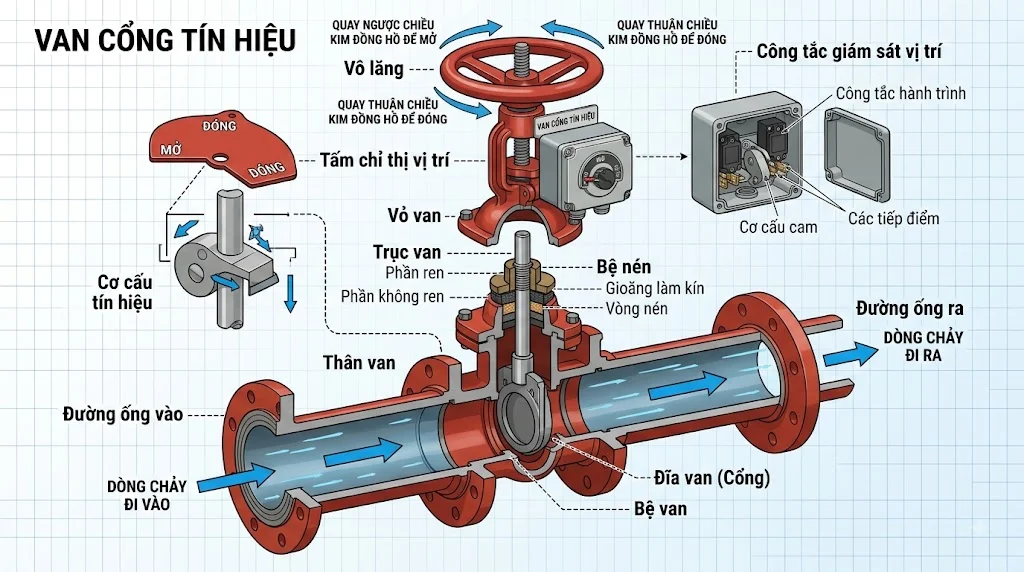

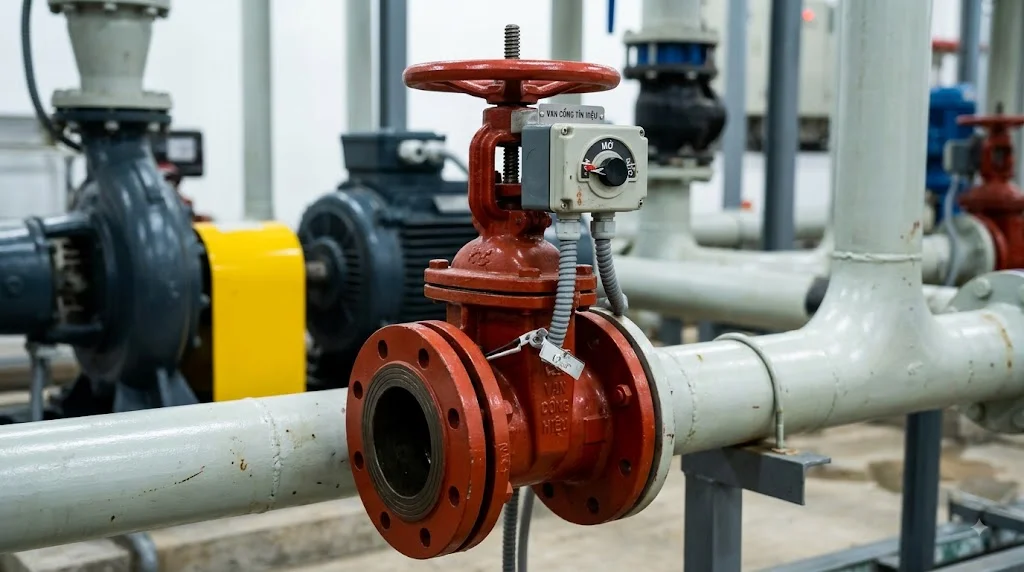

Cấu tạo Van cổng tín hiệu

Thân van

Thân van chứa các bộ phận chính của van và chịu áp lực của đường ống. Tùy ứng dụng, thân có thể được chế tạo từ gang, gang cầu, thép hoặc vật liệu khác.

Trong hệ thống PCCC, Van cổng tín  hiệu thường sử dụng thân gang hoặc gang cầu với kết nối mặt bích. Kích thước và cấp áp suất được lựa chọn theo thiết kế đường ống.

Cánh van

Cánh van thực hiện chức năng đóng và mở dòng nước. Khi mở hoàn toàn, cánh được nâng khỏi đường dòng chảy; khi đóng, cánh hạ xuống và tiếp xúc với bề mặt làm kín.

Đối với hệ thống PCCC, cánh van thường được thiết kế để bảo đảm khả năng đóng kín và độ tin cậy trong thời gian dài.

Trục van

Trục truyền chuyển động từ cơ cấu vận hành đến cánh van. Tùy loại van, đây có thể là ty nổi hoặc ty chìm.

Van cổng ty nổi thường thuận tiện hơn cho việc xác định vị trí đóng mở bằng chuyển động của trục. Van ty chìm không có trục nhô lên nên cơ cấu công tắc giám sát được thiết kế theo phương thức khác.

Tay quay hoặc hộp số

Tay quay dùng để đóng mở van thủ công. Với van kích thước lớn, có thể sử dụng hộp số để giảm lực vận hành.

Một số cấu hình PCCC sử dụng van cổng OS&Y, trong đó trục nổi bên ngoài thân van. Công tắc giám sát có thể được gắn vào cơ cấu van để phát hiện sự thay đổi vị trí.

Công tắc giám sát

Đây là bộ phận tạo nên chức năng "tín hiệu" của van. Công tắc giám sát thường được gọi là tamper switch hoặc supervisory switch trong hệ thống PCCC.

Công tắc không trực tiếp đóng mở van. Nhiệm vụ của nó là phát hiện van đã bị xoay khỏi vị trí yêu cầu, chẳng hạn van đang được yêu cầu duy trì ở trạng thái mở nhưng bị đóng lại.

Khi trạng thái công tắc thay đổi, tín hiệu có thể được truyền về module giám sát hoặc tủ báo cháy để tạo cảnh báo.

Nguyên lý hoạt động của Van cổng tín  hiệu

Van ở trạng thái mở bình thường

Trong nhiều hệ thống PCCC, van cổng được yêu cầu duy trì ở trạng thái mở để nước chữa cháy có thể đi đến các thiết bị cần thiết.

Khi van ở đúng vị trí, công tắc giám sát duy trì trạng thái tiếp điểm tương ứng. Hệ thống giám sát nhận biết van đang ở trạng thái bình thường.

Khi van bị đóng

Nếu có người xoay tay quay làm van bắt đầu đóng, cơ cấu công tắc sẽ phát hiện sự thay đổi vị trí. Sau một khoảng dịch chuyển nhất định theo thiết kế của thiết bị, tiếp điểm giám sát thay đổi trạng thái.

Tín hiệu này được truyền về hệ thống giám sát để cảnh báo rằng van đang bị thay đổi khỏi vị trí yêu cầu.

Điểm quan trọng là công tắc giám sát không nhất thiết phát tín hiệu ngay tại thời điểm van bắt đầu xoay. Ngưỡng tác động và thời gian phản hồi phụ thuộc vào thiết kế của công tắc và cách lắp đặt.

Van cổng tín  hiệu dùng trong PCCC

Vai trò trong hệ thống chữa cháy

Van cổng tín  hiệu thường được sử dụng tại những vị trí mà trạng thái van cần được kiểm soát liên tục. Ví dụ, van trên đường ống cấp nước chữa cháy, đường ống cấp cho sprinkler hoặc các tuyến cần duy trì trạng thái mở.

Nếu một van bị đóng mà không được phát hiện, nước có thể không đến được khu vực cần chữa cháy khi xảy ra sự cố. Vì vậy, chức năng giám sát trạng thái van có ý nghĩa quan trọng trong việc duy trì tính sẵn sàng của hệ thống.

Van cổng tín  hiệu và tủ báo cháy

Tín hiệu từ công tắc giám sát thường được đưa về module giám sát hoặc thiết bị giao tiếp phù hợp trước khi đưa vào hệ thống báo cháy.

Tùy thiết kế, hệ thống có thể hiển thị vị trí hoặc trạng thái bất thường của van để nhân viên vận hành kiểm tra. Việc đấu nối cụ thể phải tuân thủ sơ đồ của nhà sản xuất và thiết kế hệ thống PCCC.

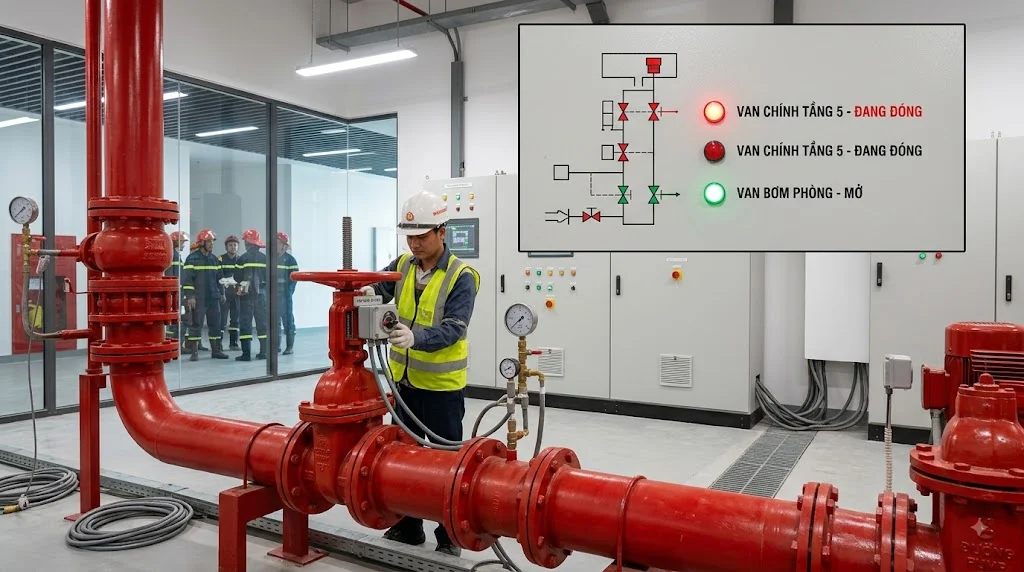

Van cổng tín  hiệu ty nổi và ty chìm

Van cổng tín  hiệu ty nổi

Van cổng ty nổi có công tắc giám sát thường được sử dụng trong PCCC vì trục van di chuyển lên xuống bên ngoài thân. Khi van thay đổi trạng thái, chuyển động của trục có thể được cơ cấu giám sát phát hiện.

Ngoài tín hiệu điện, người vận hành cũng có thể quan sát vị trí trục để nhận biết tương đối trực quan trạng thái của van.

Đây là cấu hình thường được gọi là OS&Y supervisory gate valve.

Van cổng tín  hiệu ty chìm

Van cổng ty chìm cũng có thể được trang bị công tắc giám sát, nhưng cơ cấu phát hiện vị trí sẽ khác so với van ty nổi vì trục không nhô lên bên ngoài khi van mở.

Loại này có ưu điểm về chiều cao lắp đặt và phù hợp với những vị trí hạn chế không gian. Tuy nhiên, khả năng nhận biết trạng thái bằng mắt không thuận tiện bằng van ty nổi.

Van cổng tín  hiệu khác van cổng thường như thế nào?

Điểm khác biệt chính là Van cổng tín  hiệu có thêm chức năng giám sát trạng thái.

Van cổng thông thường chỉ thực hiện chức năng cơ khí đóng hoặc mở đường ống. Người vận hành phải kiểm tra trực tiếp tại van để xác định trạng thái.

Van cổng tín  hiệu có thêm công tắc giám sát. Khi van bị thay đổi khỏi trạng thái yêu cầu, hệ thống có thể nhận được tín hiệu cảnh báo mà không cần nhân viên phải liên tục kiểm tra tại hiện trường.

Van cổng tín  hiệu DN50, DN80, DN100, DN150

Van cổng tín  hiệu DN50

Van cổng tín  hiệu DN50 tương đương khoảng 2 inch, có thể được sử dụng trên các tuyến ống PCCC có kích thước tương ứng. Với van kích thước nhỏ, cơ cấu vận hành thường sử dụng tay quay.

Khi lựa chọn cần kiểm tra đồng thời kích thước, cấp áp suất, tiêu chuẩn kết nối và loại công tắc giám sát.

Van cổng tín  hiệu DN80

Van cổng tín  hiệu DN80 tương đương khoảng 3 inch và được sử dụng trên nhiều tuyến ống PCCC và cấp nước. Van thường có kết nối mặt bích và được lựa chọn theo cấp áp suất của hệ thống.

Nếu sử dụng công tắc giám sát, cần kiểm tra không gian lắp đặt và hướng lắp đặt công tắc để thuận tiện cho việc đấu nối và bảo trì.

Van cổng tín  hiệu DN100

Van cổng tín  hiệu DN100 tương đương khoảng 4 inch và là kích thước phổ biến trong hệ thống PCCC. Van có thể được sử dụng trên đường ống chính hoặc các tuyến phân phối nước chữa cháy tùy thiết kế.

Đối với van ty nổi, cần bảo đảm đủ không gian phía trên để trục và cơ cấu giám sát hoạt động bình thường.

Van cổng tín  hiệu DN150

Van cổng tín  hiệu DN150 tương đương khoảng 6 inch, thường được sử dụng trên các tuyến ống có lưu lượng lớn. Do kích thước và lực vận hành lớn hơn, van có thể được trang bị hộp số.

Công tắc giám sát phải được lựa chọn tương thích với cơ cấu vận hành của van và hệ thống giám sát PCCC.

Van cổng tín  hiệu PN16

Van cổng tín  hiệu PN16 là van có cấp áp suất danh nghĩa PN16 theo tiêu chuẩn áp dụng. Đây là cấu hình thường gặp trong các hệ thống cấp nước và PCCC sử dụng tiêu chuẩn PN.

Tuy nhiên, PN16 không có nghĩa van luôn được phép vận hành ở 16 bar trong mọi điều kiện. Cần kiểm tra pressure-temperature rating và thông số kỹ thuật của đúng model.

Ngoài PN16, trên thị trường còn có nhiều cấu hình pressure rating khác. Vì vậy, khi thay thế van cần chọn đúng cấp áp suất theo thiết kế đường ống.

Van cổng tín  hiệu mặt bích

Van cổng tín  hiệu mặt bích được sử dụng phổ biến trong các hệ thống PCCC có đường ống kích thước trung bình và lớn. Hai đầu van kết nối với đường ống thông qua mặt bích, gioăng và bulông.

Khi lựa chọn cần xác định chính xác DN, PN/Class và tiêu chuẩn mặt bích. Cùng một DN nhưng khác tiêu chuẩn mặt bích có thể không lắp trực tiếp được với đường ống hiện hữu.

Ngoài kích thước kết nối, cần bố trí đủ không gian để thao tác tay quay và kiểm tra công tắc giám sát.

Ưu điểm của Van cổng tín  hiệu

Ưu điểm lớn nhất của Van cổng tín  hiệu là khả năng giám sát trạng thái van từ xa. Điều này giúp giảm nguy cơ van PCCC bị đóng mà nhân viên vận hành không biết.

Van vẫn giữ được những ưu điểm cơ bản của van cổng như khả năng đóng mở đường ống và mức cản trở dòng chảy tương đối thấp khi mở hoàn toàn.

Việc tích hợp công tắc giám sát cũng giúp hệ thống PCCC chủ động phát hiện tình trạng bất thường thay vì chỉ dựa vào việc kiểm tra thủ công.

Nhược điểm của Van cổng tín  hiệu

Van cổng tín  hiệu có cấu tạo phức tạp hơn van cổng thông thường vì có thêm công tắc và cơ cấu giám sát. Do đó, giá thành thường cao hơn.

Ngoài ra, hệ thống cần được đấu nối và cấu hình đúng để tín hiệu từ van có thể được hệ thống PCCC nhận biết. Công tắc cũng cần được kiểm tra định kỳ để bảo đảm vẫn hoạt động chính xác.

Một vấn đề khác là không nên chỉ nhìn vào việc van có công tắc mà bỏ qua chất lượng và tiêu chuẩn của chính van. Van phải đáp ứng yêu cầu về áp suất, kích thước và ứng dụng trước khi xét đến chức năng giám sát.

Cách lựa chọn Van cổng tín  hiệu

Khi lựa chọn Van cổng tín  hiệu, cần xác định trước DN, PN/Class, loại kết nối và loại lưu chất. Đối với hệ thống PCCC, cần xác định thêm yêu cầu về tiêu chuẩn, chứng nhận và loại tín hiệu cần đưa về hệ thống.

Tiếp theo cần xác định van ty nổi hay ty chìm. Nếu cần quan sát trực quan trạng thái và không gian lắp đặt cho phép, van ty nổi OS&Y là lựa chọn phổ biến. Nếu vị trí bị hạn chế chiều cao, có thể xem xét van ty chìm có cơ cấu giám sát phù hợp.

Cuối cùng cần kiểm tra loại công tắc, sơ đồ tiếp điểm, điện áp/dòng điện cho phép, phương thức đấu nối và khả năng tương thích với module giám sát của hệ thống PCCC.

Giá Van cổng tín  hiệu

Giá Van cổng tín  hiệu phụ thuộc vào kích thước DN, cấp áp suất, vật liệu, thương hiệu, tiêu chuẩn kết nối và loại công tắc giám sát.

Van DN50 sẽ có mức giá khác DN100, DN150 hoặc DN200. Van gang, gang cầu và thép cũng có mức giá khác nhau. Nếu sử dụng cho PCCC với yêu cầu chứng nhận và công tắc giám sát chuyên dụng, chi phí có thể cao hơn van cổng thông thường.

Khi yêu cầu báo giá nên cung cấp đầy đủ DN + PN/Class + vật liệu + kiểu ty + tiêu chuẩn kết nối + loại công tắc giám sát + số lượng để tránh báo sai cấu hình.

FAQ về Van cổng tín hiệu

Van cổng tín hiệu là gì?

Van cổng tín hiệu là van cổng được tích hợp thêm công tắc giám sát để theo dõi trạng thái đóng mở. Khi van bị thay đổi khỏi trạng thái yêu cầu, công tắc có thể gửi tín hiệu về hệ thống giám sát hoặc tủ PCCC.

Van cổng tín hiệu có phải van PCCC không?

Van cổng tín hiệu thường được sử dụng trong hệ thống PCCC, nhưng không phải mọi van cổng có công tắc đều mặc nhiên đáp ứng yêu cầu của mọi công trình PCCC. Cần kiểm tra model, tiêu chuẩn, chứng nhận và thông số kỹ thuật cụ thể theo thiết kế của hệ thống.

Tamper switch trên van cổng có tác dụng gì?

Tamper switch có nhiệm vụ giám sát việc van bị thay đổi khỏi vị trí yêu cầu. Ví dụ, van cấp nước chữa cháy được yêu cầu duy trì ở trạng thái mở nhưng bị đóng lại, công tắc có thể thay đổi trạng thái và gửi tín hiệu cảnh báo về hệ thống giám sát.

Van cổng tín hiệu có đóng mở tự động không?

Không. Công tắc tín hiệu chỉ có chức năng giám sát và phản hồi trạng thái, không phải bộ truyền động. Nếu muốn đóng mở tự động, van phải được trang bị actuator hoặc một cơ cấu truyền động phù hợp.

Van cổng tín hiệu có phải van cổng ty nổi không?

Không nhất thiết. Van cổng tín  hiệu có thể được thiết kế dạng ty nổi hoặc ty chìm, miễn là có cơ cấu phù hợp để giám sát trạng thái. Tuy nhiên, van cổng ty nổi OS&Y có ưu điểm là trạng thái chuyển động của trục dễ quan sát và thường được sử dụng trong PCCC.

Van cổng tín hiệu có dùng cho hệ thống cấp nước không?

Có. Ngoài PCCC, van có thể được sử dụng trong các hệ thống cấp nước cần giám sát trạng thái van. Việc sử dụng công tắc giúp trung tâm vận hành biết được van đang ở trạng thái nào mà không nhất thiết phải kiểm tra trực tiếp tại hiện trường.

Kết luận

Van cổng tín hiệu là giải pháp kết hợp giữa van cổng cơ khí và công tắc giám sát trạng thái, đặc biệt hữu ích trong hệ thống PCCC. Khi van bị thay đổi khỏi vị trí yêu cầu, tín hiệu có thể được truyền về hệ thống giám sát để cảnh báo và giúp nhân viên xử lý kịp thời.

Khi lựa chọn cần xác định đầy đủ DN, PN/Class, vật liệu, ty nổi/ty chìm, tiêu chuẩn kết nối và loại công tắc giám sát. Đối với hệ thống PCCC, ngoài thông số van, cần kiểm tra đúng tiêu chuẩn và chứng nhận của sản phẩm để bảo đảm phù hợp với yêu cầu của công trình Van cổng tín hiệu.
