Van cổng ty nổi Hàn Quốc là gì? Cấu tạo, ưu điểm và ứng dụng

Van cổng ty nổi Hàn Quốc là dòng van cổng có trục van dạng ty nổi, được sản xuất bởi các thương hiệu đến từ Hàn Quốc và sử dụng để đóng mở, cô lập dòng nước trong hệ thống đường ống. Van thường xuất hiện trong hệ thống cấp nước, PCCC, xử lý nước, HVAC, trạm bơm và các hệ thống công nghiệp.

Đặc điểm dễ nhận biết nhất của van là trục van chuyển động lên xuống bên ngoài thân. Khi mở van, trục sẽ nhô dần lên; khi đóng, trục hạ xuống. Nhờ đó, người vận hành có thể quan sát tương đối trực quan trạng thái đóng mở của van.

So với van cổng ty chìm, van ty nổi cần nhiều không gian phía trên hơn nhưng lại thuận tiện trong việc kiểm tra, vận hành và bảo trì. Vì vậy, loại van này thường được ưu tiên tại phòng máy, nhà máy, trạm bơm hoặc những vị trí không bị giới hạn chiều cao.

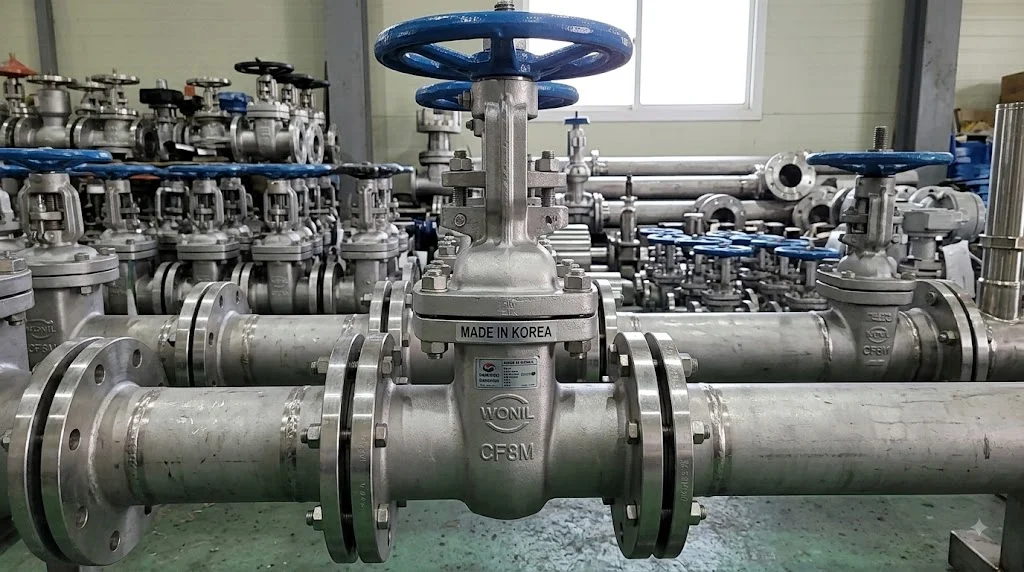

Van cổng ty nổi Hàn Quốc có đặc điểm gì?

Điểm khác biệt của Van cổng ty nổi Hàn Quốc nằm ở cơ cấu trục van. Trục được kết nối với cửa van và chuyển động theo hành trình đóng mở. Khi người vận hành xoay tay quay, trục vừa quay vừa di chuyển theo chiều dọc, kéo cửa van lên hoặc hạ cửa van xuống.

Khi van mở hoàn toàn, cửa van được nâng lên khỏi đường đi của dòng nước. Khi đóng hoàn toàn, cửa van hạ xuống và ép vào bề mặt làm kín để ngăn dòng lưu chất.

Thiết kế này giúp người vận hành dễ nhận biết trạng thái của van thông qua vị trí trục. Tuy nhiên, cần lưu ý rằng vị trí trục chỉ mang tính chỉ báo trực quan; đối với hệ thống yêu cầu giám sát chính xác, vẫn cần sử dụng thiết bị giám sát hoặc tín hiệu trạng thái phù hợp.

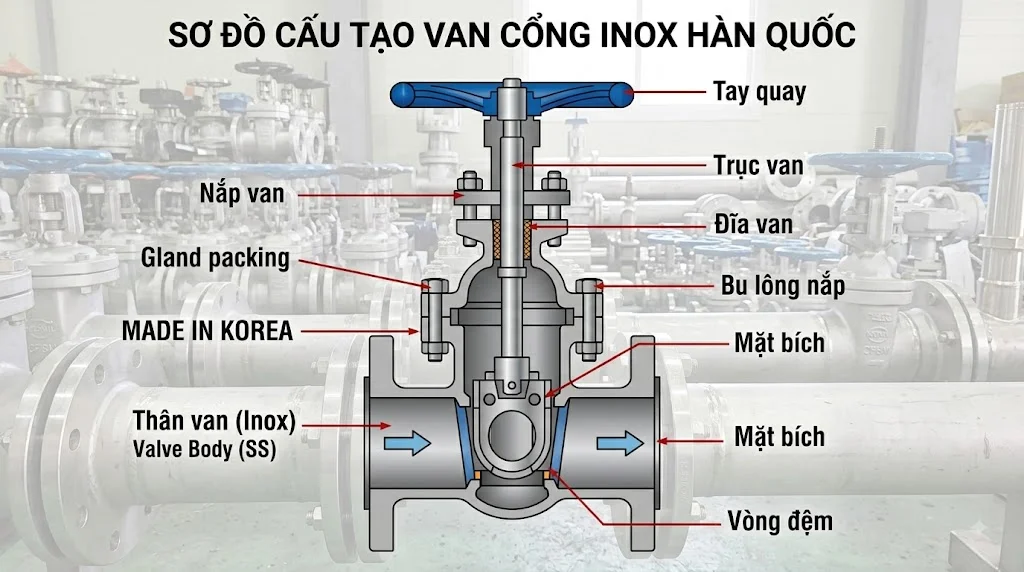

Cấu tạo Van cổng ty nổi Hàn Quốc

Thân van

Thân van là bộ phận chính chứa cửa van, trục và các cơ cấu làm kín, đồng thời chịu áp lực của lưu chất. Các dòng van dùng cho hệ thống nước thường sử dụng gang hoặc gang cầu, tùy theo thiết kế và model.

Bên ngoài và bên trong thân van có thể được phủ epoxy hoặc lớp bảo vệ chống ăn mòn. Điều này đặc biệt quan trọng với van được sử dụng trong môi trường ẩm, khu vực xử lý nước hoặc các vị trí có nguy cơ ăn mòn cao.

Khi lựa chọn thân van, cần kiểm tra đồng thời vật liệu, cấp áp suất và tiêu chuẩn chế tạo. Không nên chỉ dựa vào nguồn gốc Hàn Quốc để đánh giá khả năng chịu áp của sản phẩm.

Cửa van

Cửa van thực hiện chức năng trực tiếp đóng hoặc mở dòng chảy. Khi van mở, cửa được nâng lên; khi đóng, cửa hạ xuống và tiếp xúc với Seat để tạo độ kín.

Nhiều dòng van cổng sử dụng cửa dạng nêm. Đối với hệ thống nước, cửa van có thể được bọc cao su EPDM nhằm tăng khả năng làm kín và hạn chế rò rỉ.

Tùy model, cấu tạo cửa và vật liệu làm kín có thể khác nhau. Vì vậy, nếu van được sử dụng cho nước nóng, nước thải hoặc môi trường hóa chất, cần kiểm tra khả năng tương thích của vật liệu trước khi lựa chọn.

Trục van ty nổi

Trục van là bộ phận đặc trưng của van cổng ty nổi. Không giống van ty chìm, trục của van ty nổi di chuyển lên xuống bên ngoài thân van trong quá trình đóng mở.

Khi van được mở, trục nhô lên. Khi van đóng, trục hạ xuống. Điều này giúp nhân viên kỹ thuật dễ dàng kiểm tra trạng thái van từ xa hoặc bằng quan sát trực tiếp.

Tuy nhiên, hành trình của trục khiến van cần một khoảng không nhất định phía trên. Khi thiết kế đường ống, cần tính toán chiều cao van ở trạng thái mở hoàn toàn để tránh trục va vào trần, máng cáp hoặc các đường ống khác.

Tay quay

Tay quay được sử dụng để tạo lực đóng mở van. Khi xoay tay quay, chuyển động được truyền đến trục và cửa van.

Với van kích thước nhỏ và trung bình, tay quay có thể vận hành trực tiếp. Đối với van lớn, lực vận hành có thể tăng và cần sử dụng hộp số để giảm mô-men cần thiết.

Trong quá trình vận hành, không nên dùng dụng cụ kéo dài tay quay để cố ép van khi van đã đạt giới hạn đóng hoặc mở. Nếu tay quay trở nên quá nặng, cần kiểm tra nguyên nhân thay vì tiếp tục tăng lực.

Seat và gioăng làm kín

Seat là bề mặt tiếp xúc với cửa van khi van đóng, có nhiệm vụ tạo độ kín và ngăn dòng nước tiếp tục đi qua.

Các gioăng khác được bố trí tại khu vực trục, nắp van hoặc vị trí ghép nối để hạn chế rò rỉ ra bên ngoài. Với hệ thống nước, EPDM là vật liệu thường được sử dụng, nhưng cần kiểm tra đúng thông số của từng model.

Nếu van bị rò rỉ sau thời gian vận hành, nguyên nhân có thể đến từ gioăng, Seat, cửa van hoặc dị vật mắc bên trong. Do đó, không nên chỉ xử lý bằng cách siết chặt các bộ phận bên ngoài.

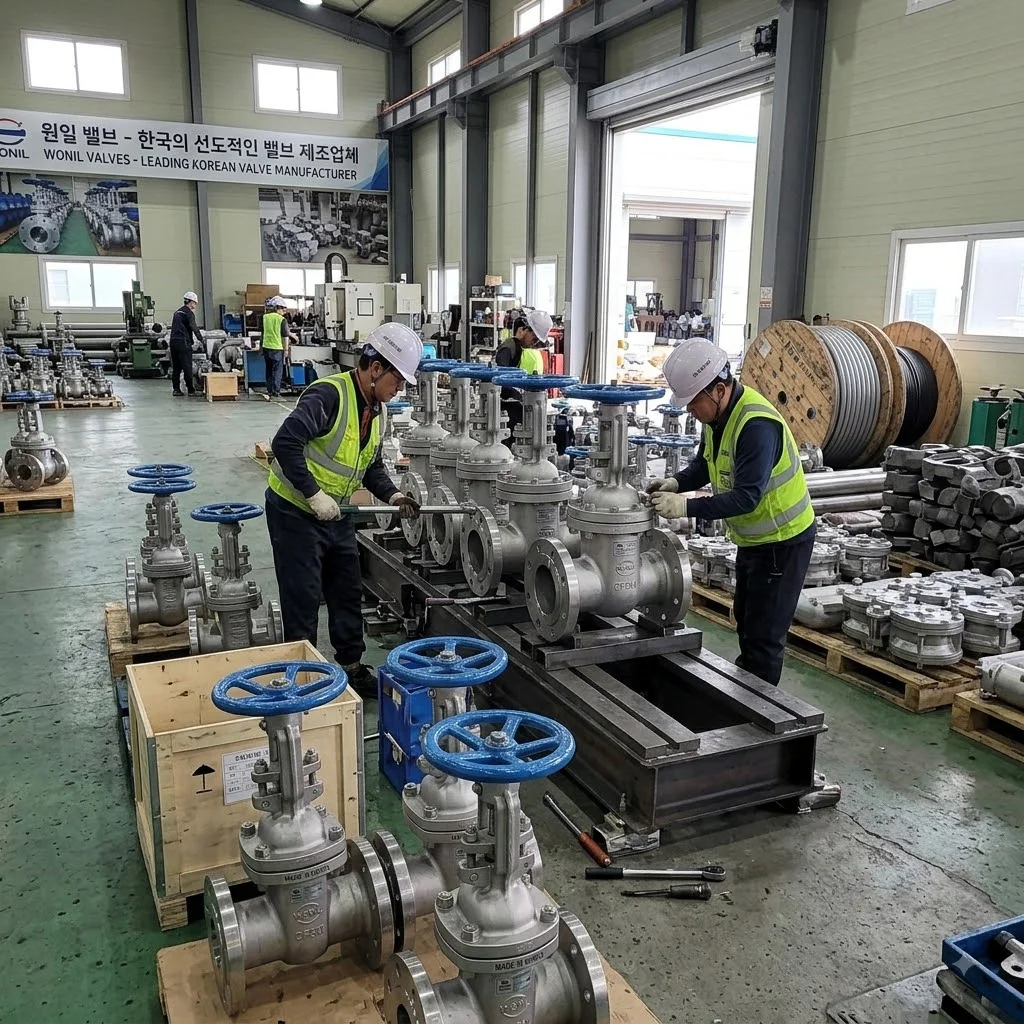

Nguyên lý hoạt động của Van cổng ty nổi Hàn  Quốc

Khi cần mở van, người vận hành xoay tay quay theo chiều mở. Chuyển động quay được truyền đến trục, làm cửa van từ từ nâng lên. Đồng thời, trục van nhô dần lên bên ngoài thân.

Khi cửa van đạt vị trí mở hoàn toàn, tiết diện dòng chảy được mở rộng. Đây là trạng thái làm việc phù hợp nhất của van cổng khi hệ thống cần dòng chảy đi qua với tổn thất áp suất tương đối thấp.

Khi đóng van, tay quay được xoay theo chiều ngược lại. Trục hạ xuống và đưa cửa van về vị trí đóng. Khi cửa van tiếp xúc với Seat, dòng lưu chất được ngăn lại.

Do đó, van cổng nói chung phù hợp nhất với chức năng đóng/mở và cô lập đường ống, thay vì điều chỉnh lưu lượng liên tục.

Van cổng ty nổi Hàn  Quốc khác van ty chìm như thế nào?

Van cổng ty nổi Hàn  Quốc phù hợp khi ưu tiên khả năng quan sát và vận hành. Trong khi đó, van ty chìm có lợi thế ở những nơi bị giới hạn không gian phía trên.

Không thể khẳng định ty nổi tốt hơn ty chìm trong mọi trường hợp. Việc lựa chọn cần dựa trên vị trí lắp đặt, yêu cầu vận hành và điều kiện thực tế của hệ thống.

Thông số kỹ thuật Van cổng ty nổi Hàn  Quốc

Các thông số trên chỉ mang tính tham khảo. Khi mua cần đối chiếu catalogue của đúng nhà sản xuất, đặc biệt là chiều dài van, tiêu chuẩn mặt bích, cấp áp suất, vật liệu Seat và mô-men vận hành.

Ưu điểm của Van cổng ty nổi Hàn  Quốc

Dễ nhận biết trạng thái đóng mở

Đây là ưu điểm quan trọng nhất của van ty nổi. Khi van mở, trục nhô lên; khi đóng, trục hạ xuống. Nhân viên vận hành có thể quan sát tình trạng van mà không cần tháo hoặc kiểm tra cơ cấu bên trong.

Đặc điểm này đặc biệt hữu ích tại phòng máy, trạm bơm và hệ thống có nhiều van cần kiểm tra thường xuyên.

Tổn thất áp suất thấp khi mở hoàn toàn

Khi van được mở hoàn toàn, cửa van được nâng khỏi đường dòng và tạo tiết diện lưu thông lớn. Vì vậy, van cổng thường có tổn thất áp suất tương đối thấp so với nhiều loại van được sử dụng để điều tiết.

Đây là lý do van cổng thường được sử dụng tại các tuyến ống cần duy trì khả năng lưu thông lớn và chỉ cần đóng hoặc mở khi cần cô lập hệ thống.

Không cần nguồn điện hoặc khí nén

Cấu hình tay quay cho phép vận hành thủ công. Van vẫn có thể đóng mở khi mất điện, miễn là người vận hành có thể tiếp cận và lực vận hành nằm trong giới hạn cho phép.

Đây là một ưu điểm đáng kể đối với các tuyến đường ống cần khả năng cô lập thủ công.

Hạn chế của Van cổng ty nổi Hàn  Quốc

Hạn chế chính là yêu cầu không gian phía trên. Khi van mở, trục sẽ nhô lên đáng kể tùy theo kích thước và thiết kế. Nếu lắp đặt trong khu vực có trần thấp hoặc bị cản bởi các hệ thống kỹ thuật khác, van có thể không phù hợp.

Ngoài ra, van cổng không nên được sử dụng như van điều tiết. Việc duy trì cửa van ở trạng thái mở một phần trong thời gian dài có thể gây rung động, xói mòn và ảnh hưởng đến tuổi thọ của bề mặt làm kín.

Cách lựa chọn Van cổng ty nổi Hàn  Quốc

Khi lựa chọn van, trước tiên cần xác định kích thước DN phù hợp với đường ống. Các kích thước phổ biến gồm DN50, DN80, DN100, DN150, DN200 và DN300.

Tiếp theo cần xác định cấp áp suất như PN10, PN16 hoặc PN25 và tiêu chuẩn kết nối mặt bích. Đây là yếu tố quan trọng để tránh tình trạng van không tương thích với hệ thống.

Về vật liệu, cần lựa chọn thân van, cửa van và gioăng phù hợp với lưu chất. Với nước thông thường, gang cầu và EPDM là cấu hình phổ biến.

Đặc biệt với van ty nổi, cần kiểm tra chiều cao tổng thể khi mở hoàn toàn. Đây là thông số thường bị bỏ qua nhưng có thể ảnh hưởng trực tiếp đến khả năng lắp đặt thực tế.

Nếu sử dụng trong PCCC, cần kiểm tra thêm chứng nhận, tiêu chuẩn và yêu cầu giám sát trạng thái của đúng model.

FAQ về Van cổng ty nổi Hàn Quốc

Van cổng ty nổi Hàn Quốc là gì?

Van cổng ty nổi Hàn Quốc là loại van cổng có trục van chuyển động lên xuống bên ngoài thân trong quá trình đóng mở. Khi xoay tay quay theo chiều mở, cửa van được nâng lên và trục đồng thời nhô ra bên ngoài; khi đóng, cửa van hạ xuống và trục cũng di chuyển xuống theo. Cấu tạo này giúp người vận hành dễ quan sát trạng thái đóng mở của van hơn so với van ty chìm. Van thường được sử dụng trong hệ thống cấp nước, PCCC, trạm bơm, HVAC và các đường ống công nghiệp. Tuy nhiên, do trục phải chuyển động lên xuống nên khi thiết kế cần dành đủ khoảng không phía trên van để bảo đảm van có thể mở hoàn toàn.

Van cổng ty nổi Hàn Quốc có tốt không?

Van cổng ty nổi Hàn  Quốc có thể là lựa chọn tốt nếu được lựa chọn đúng model và phù hợp với điều kiện làm việc của hệ thống. Dòng van này có ưu điểm về khả năng đóng mở, cô lập đường ống và đặc biệt là dễ nhận biết trạng thái nhờ vị trí của trục van. Khi mở hoàn toàn, cửa van được nâng khỏi dòng chảy nên tổn thất áp suất tương đối thấp. Tuy nhiên, chất lượng van không nên đánh giá chỉ dựa vào xuất xứ. Người mua cần kiểm tra thương hiệu, vật liệu, tiêu chuẩn sản xuất, cấp áp suất, tiêu chuẩn mặt bích và chứng nhận nếu công trình có yêu cầu. Đối với PCCC, cần kiểm tra đúng model thay vì chỉ dựa vào thông tin “van Hàn Quốc”.

Van cổng ty nổi Hàn Quốc khác van cổng ty chìm như thế nào?

Điểm khác biệt lớn nhất là trục van của ty nổi di chuyển lên xuống bên ngoài thân, trong khi trục của ty chìm nằm bên trong và không nhô lên khi vận hành. Nhờ trục chuyển động rõ ràng, van ty nổi giúp người vận hành dễ quan sát trạng thái đóng mở hơn. Ngược lại, van ty chìm có thiết kế gọn hơn và phù hợp với những vị trí hạn chế chiều cao như hố van hoặc đường ống ngầm. Vì vậy, lựa chọn giữa hai loại cần dựa trên điều kiện lắp đặt và yêu cầu vận hành. Nếu ưu tiên khả năng quan sát trạng thái, ty nổi có lợi thế; nếu ưu tiên tiết kiệm không gian phía trên, ty chìm thường phù hợp hơn.

Van cổng ty nổi Hàn Quốc có dùng cho PCCC được không?

Có thể sử dụng Van cổng ty nổi Hàn  Quốc cho PCCC nếu model cụ thể đáp ứng yêu cầu của hệ thống và tiêu chuẩn áp dụng. Thiết kế ty nổi giúp việc quan sát trạng thái van thuận tiện hơn, nhưng đây không phải yếu tố duy nhất quyết định van có phù hợp cho PCCC hay không. Cần kiểm tra cấp áp suất, vật liệu, tiêu chuẩn thiết kế, khả năng làm kín và chứng nhận của sản phẩm. Nếu dự án yêu cầu UL/FM hoặc chứng nhận cụ thể, phải kiểm tra chứng nhận của đúng model, kích thước và cấu hình. Ngoài ra, nếu hệ thống yêu cầu giám sát trạng thái đóng mở, cần lựa chọn giải pháp giám sát tương thích với van.

Van cổng ty nổi Hàn Quốc có cần hộp số không?

Không phải Van cổng ty nổi Hàn  Quốc nào cũng cần hộp số. Các van kích thước nhỏ hoặc có mô-men vận hành thấp có thể sử dụng tay quay trực tiếp. Khi kích thước van lớn hoặc áp suất hệ thống cao, lực cần thiết để di chuyển cửa van có thể tăng lên đáng kể. Khi đó, hộp số giúp giảm lực vận hành và giúp người dùng đóng mở van thuận tiện hơn. Việc lựa chọn tay quay trực tiếp hay hộp số cần dựa vào mô-men vận hành thực tế do nhà sản xuất cung cấp. Không nên chỉ căn cứ vào DN để quyết định, đặc biệt với các van từ DN200 trở lên.

Van cổng ty nổi Hàn Quốc có điều tiết lưu lượng được không?

Không nên sử dụng van cổng ty nổi để điều tiết lưu lượng liên tục. Van được thiết kế chủ yếu để đóng hoặc mở hoàn toàn đường ống. Khi cửa van chỉ mở một phần, dòng nước có thể tạo ra vận tốc cao và nhiễu động tại khu vực cửa, gây rung động, xói mòn và làm giảm tuổi thọ của Seat. Nếu hệ thống yêu cầu thường xuyên thay đổi lưu lượng, nên sử dụng van cầu, van bướm điều khiển hoặc van điều khiển chuyên dụng. Van cổng phù hợp nhất khi được sử dụng ở hai trạng thái chính là mở hoàn toàn để dòng chảy đi qua hoặc đóng hoàn toàn để cô lập tuyến ống.

Kết luận

Van cổng ty nổi Hàn Quốc là lựa chọn phù hợp cho các hệ thống cần đóng mở và cô lập đường ống, đặc biệt tại những vị trí yêu cầu dễ quan sát trạng thái van và thuận tiện bảo trì.

Ưu điểm nổi bật của thiết kế ty nổi là trục di chuyển lên xuống theo cửa van, giúp người vận hành nhận biết trạng thái trực quan hơn. Tuy nhiên, cần bố trí đủ không gian phía trên và không nên sử dụng van như thiết bị điều tiết lưu lượng.

Khi lựa chọn, cần kiểm tra đầy đủ kích thước DN, cấp áp suất PN, vật liệu, tiêu chuẩn kết nối, chiều cao ty khi mở, phương thức vận hành và chứng nhận. Đặc biệt đối với hệ thống PCCC, cần xác minh đúng model và các chứng nhận theo yêu cầu của công trình thay vì chỉ dựa vào xuất xứ Hàn Quốc Van cổng ty nổi Hàn Quốc.
