Van cổng ty nổi là gì? Cấu tạo, nguyên lý, ưu điểm và ứng dụng

Van cổng ty nổi  là loại van cổng có trục van di chuyển lên xuống bên ngoài thân van khi thực hiện thao tác đóng mở. Khi xoay tay quay theo chiều mở, trục và cánh van được nâng lên; khi đóng, trục hạ xuống cùng với cánh van. Nhờ đặc điểm này, người vận hành có thể quan sát tương đối trực quan trạng thái của van thông qua vị trí của trục.

Van cổng  ty nổi  còn được gọi là van cổng OS&Y, viết tắt của Outside Screw and Yoke. Đây là loại van được sử dụng phổ biến trong hệ thống PCCC, cấp nước, xử lý nước, HVAC và các đường ống công nghiệp.

Khác với van cổng ty chìm, van ty nổi cần khoảng không gian phía trên đủ lớn để trục có thể di chuyển. Bù lại, khả năng nhận biết trạng thái đóng mở bằng mắt là một ưu điểm quan trọng, đặc biệt đối với những hệ thống yêu cầu kiểm soát van thường xuyên.

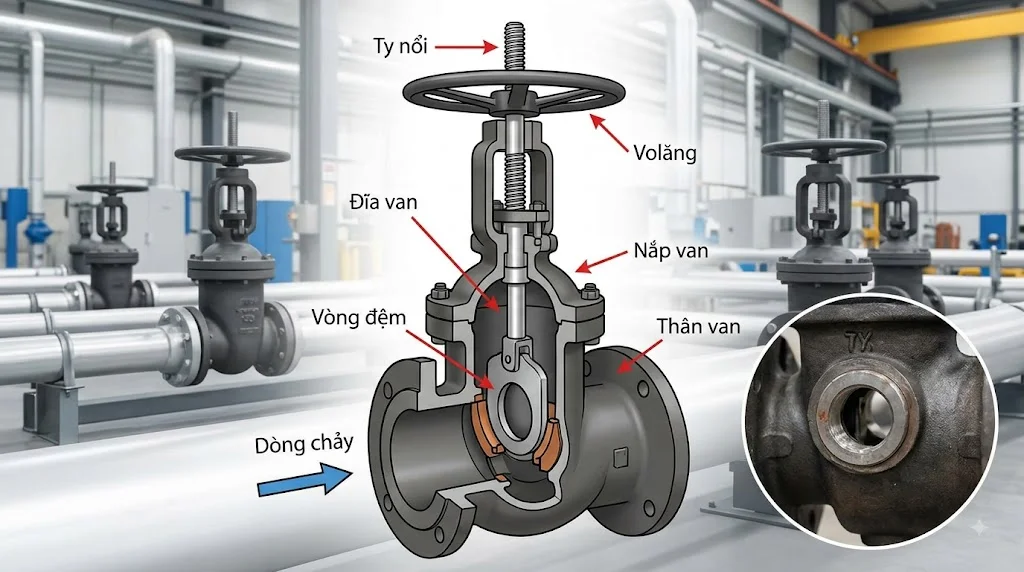

Cấu tạo Van cổng  ty nổi

Thân van

Thân van là bộ phận chính chịu áp lực và chứa cánh van, seat cùng các cơ cấu bên trong. Tùy ứng dụng, thân van có thể được chế tạo từ gang, gang cầu, thép hoặc inox.

Trong hệ thống cấp nước và PCCC, Van cổng  ty nổi  thường sử dụng thân gang hoặc gang cầu. Đối với các hệ thống công nghiệp có áp suất và nhiệt độ cao, có thể sử dụng van thép hoặc vật liệu hợp kim phù hợp.

Cánh van

Cánh van là bộ phận trực tiếp đóng hoặc mở dòng lưu chất. Khi van được mở, cánh van được nâng lên khỏi đường dòng chảy; khi đóng, cánh hạ xuống và tiếp xúc với bề mặt làm kín.

Đối với van sử dụng cho nước, cánh có thể được phủ cao su hoặc vật liệu đàn hồi nhằm tăng khả năng làm kín. Vật liệu cụ thể cần được xác định theo model và điều kiện làm việc.

Trục van

Trục van là bộ phận đặc trưng nhất của Van cổng  ty nổi . Trục được kết nối với cánh van và truyền chuyển động từ tay quay xuống cơ cấu đóng mở.

Khi mở van, trục di chuyển lên và nhô cao hơn thân van. Khi đóng van, trục hạ xuống. Nhờ đó, người vận hành có thể nhận biết trạng thái van mà không cần tháo hoặc kiểm tra cơ cấu bên trong.

Yoke

Yoke là bộ phận đỡ và định vị cơ cấu trục van ở phía trên thân van. Đây cũng là một trong những đặc điểm tạo nên tên gọi OS&Y – Outside Screw and Yoke.

Cấu trúc yoke giúp trục van được cố định và vận hành ổn định trong quá trình đóng mở. Tùy thiết kế, yoke có thể được chế tạo liền với thân hoặc sử dụng cấu trúc phù hợp với từng dòng van.

Tay quay

Tay quay được sử dụng để vận hành van thủ công. Khi xoay tay quay, trục van sẽ di chuyển lên hoặc xuống và kéo theo cánh van.

Đối với van kích thước lớn, lực vận hành có thể cao. Khi đó, van có thể được trang bị hộp số để giảm lực cần thiết khi đóng mở.

Seat và bộ phận làm kín

Seat là bề mặt làm kín giữa cánh van và thân van. Khi cánh van hạ xuống hoàn toàn, cánh tiếp xúc với seat để ngăn dòng lưu chất.

Ngoài seat, van còn có packing quanh trục và gioăng tại các vị trí ghép nối. Các vật liệu làm kín phải phù hợp với loại lưu chất, áp suất và nhiệt độ làm việc.

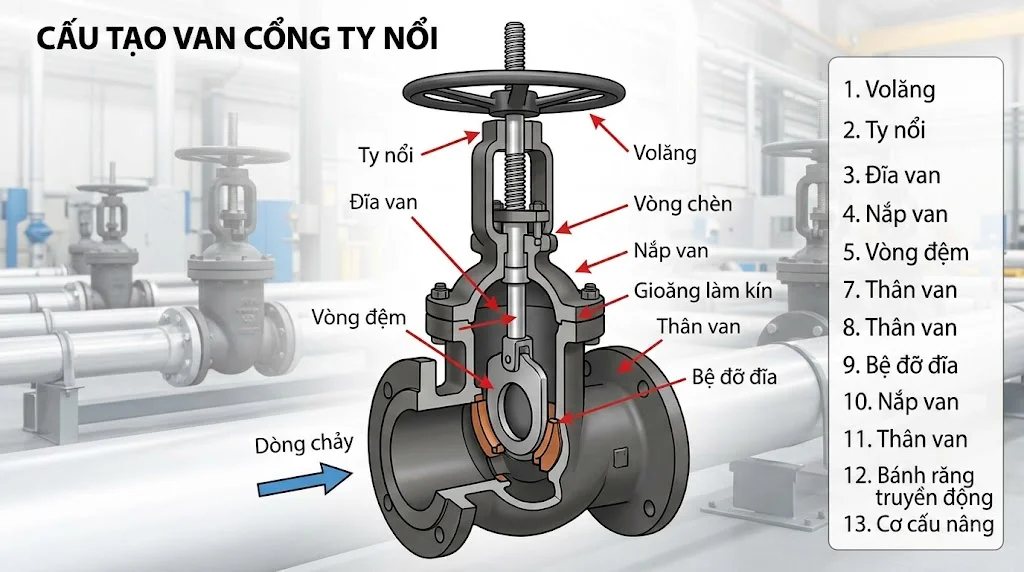

Nguyên lý hoạt động của Van cổng  ty nổi

Khi mở van

Khi xoay tay quay theo chiều mở, trục van di chuyển lên trên và kéo cánh van ra khỏi đường dòng chảy. Khi cánh van được nâng hoàn toàn, dòng lưu chất có thể đi qua thân van với mức cản trở tương đối thấp.

Trong quá trình này, phần trục van nhô lên phía trên thân. Vị trí của trục vì vậy có thể được sử dụng như một dấu hiệu trực quan để nhận biết van đang ở trạng thái mở.

Khi đóng van

Khi xoay tay quay theo chiều đóng, trục van hạ xuống và đưa cánh van về vị trí đóng. Khi cánh tiếp xúc hoàn toàn với seat, dòng lưu chất được cô lập.

Khi van đóng, trục hạ xuống theo cánh van. Người vận hành có thể nhận biết sự thay đổi này thông qua vị trí của trục bên ngoài van.

Van cổng  ty nổi  có phải van OS&Y không?

Về cơ bản, Van cổng  ty nổi  thường được gọi là van OS&Y. OS&Y là viết tắt của Outside Screw and Yoke, mô tả cấu tạo trong đó cơ cấu trục và yoke nằm bên ngoài thân van và trục di chuyển lên xuống khi vận hành.

Tuy nhiên, cần phân biệt "ty nổi" với "tay quay". Ty nổi mô tả cơ cấu chuyển động của trục, còn tay quay mô tả phương thức vận hành. Vì vậy, một Van cổng  ty nổi  có thể được vận hành bằng tay quay, hộp số hoặc bộ truyền động tùy thiết kế.

Van cổng  ty nổi  khác van cổng ty chìm như thế nào?

Van cổng  ty nổi  và van cổng ty chìm khác nhau chủ yếu ở chuyển động của trục. Van ty nổi có trục di chuyển lên xuống bên ngoài và dễ quan sát trạng thái, trong khi van ty chìm giữ trục bên trong và không có sự thay đổi chiều cao đáng kể khi đóng mở.

Ưu điểm của van ty nổi là khả năng quan sát trạng thái trực quan, rất hữu ích trong PCCC. Ngược lại, van ty chìm có lợi thế về chiều cao và phù hợp với những vị trí bị hạn chế không gian.

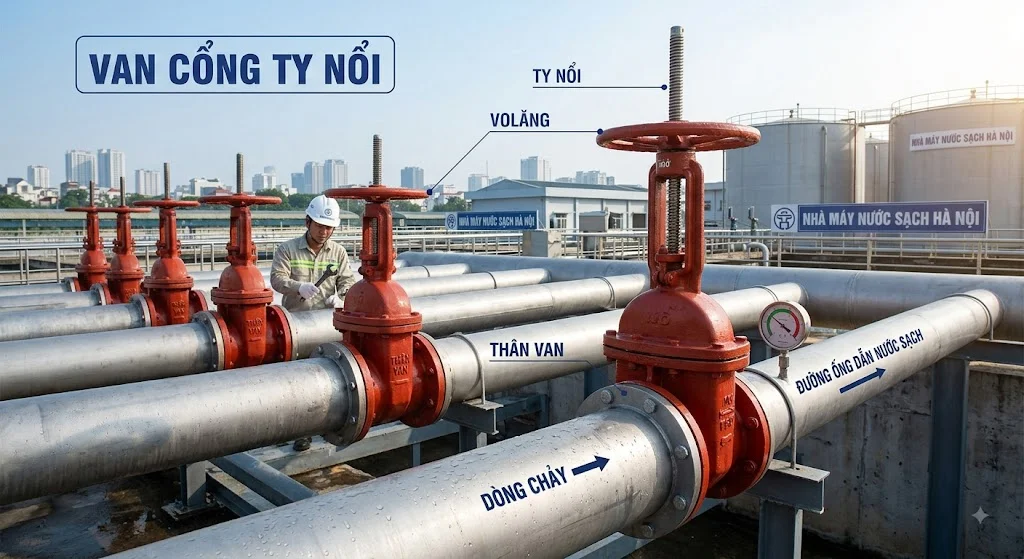

Van cổng  ty nổi  dùng cho PCCC

Ứng dụng trong hệ thống PCCC

Van cổng  ty nổi  được sử dụng phổ biến trong hệ thống PCCC để đóng ngắt và cô lập các tuyến ống cấp nước chữa cháy. Van có thể được bố trí trên đường ống chính, đường ống nhánh hoặc tại các vị trí cần cô lập từng khu vực.

Một ưu điểm quan trọng của van ty nổi trong PCCC là người vận hành có thể nhìn vào vị trí trục để nhận biết trạng thái van. Điều này giúp việc kiểm tra định kỳ và phát hiện van bị đóng ngoài ý muốn thuận tiện hơn.

Tuy nhiên, việc sử dụng van cho PCCC vẫn phải căn cứ vào tiêu chuẩn, chứng nhận và yêu cầu kỹ thuật của công trình. Không nên chỉ dựa vào việc van có thiết kế OS&Y để kết luận rằng mọi model đều phù hợp với PCCC.

Van cổng  ty nổi  có công tắc giám sát

Van cổng  ty nổi  có thể được trang bị tamper switch hoặc supervisory switch để giám sát trạng thái đóng mở. Khi van bị thay đổi khỏi vị trí yêu cầu, công tắc có thể thay đổi trạng thái tiếp điểm và gửi tín hiệu về hệ thống PCCC.

Đây là cấu hình đặc biệt hữu ích đối với những van cần duy trì ở trạng thái mở. Công tắc giám sát giúp hệ thống phát hiện sự thay đổi trạng thái mà không cần nhân viên kiểm tra trực tiếp tại từng vị trí.

Cần lưu ý rằng van OS&Y và công tắc giám sát là hai thành phần khác nhau. OS&Y là thiết kế cơ khí của van, còn tamper switch là thiết bị điện phục vụ chức năng giám sát.

Van cổng  ty nổi  mặt bích

Van cổng  ty nổi  mặt bích thường được sử dụng trong các hệ thống cấp nước, PCCC và đường ống công nghiệp có kích thước trung bình và lớn. Hai đầu van được kết nối với đường ống bằng mặt bích, gioăng và bulông.

Kết nối mặt bích có ưu điểm là chắc chắn và thuận tiện khi tháo van để kiểm tra hoặc bảo trì. Tuy nhiên, cần xác định đúng tiêu chuẩn mặt bích như JIS, DIN/EN hoặc ANSI/ASME.

Khi thay thế van, không nên chỉ kiểm tra DN. Cần kiểm tra thêm PN/Class, tiêu chuẩn mặt bích, số lượng lỗ bulông, đường kính vòng lỗ và chiều dài van để bảo đảm van mới có thể lắp đặt vào hệ thống hiện hữu.

Các loại Van cổng  ty nổi  phổ biến

Van cổng gang ty nổi

Van cổng gang ty nổi thường được sử dụng trong các hệ thống cấp nước và PCCC. Thân van gang có kết cấu chắc chắn và phù hợp với nhiều điều kiện vận hành thông thường.

Đây là lựa chọn phổ biến khi hệ thống không yêu cầu áp suất hoặc nhiệt độ quá cao. Với môi trường đặc biệt, cần xem xét thêm vật liệu cánh, seat và bộ phận làm kín.

Van cổng gang cầu ty nổi

Van cổng gang cầu ty nổi có độ bền cơ học tốt hơn và thường được sử dụng trong các hệ thống cấp nước có yêu cầu cao hơn về độ bền. Cánh van có thể được phủ vật liệu đàn hồi để tăng khả năng làm kín.

Loại van này cũng có thể được sử dụng trong PCCC nếu đúng model đáp ứng các yêu cầu của hệ thống. Khi lựa chọn cần kiểm tra chứng nhận và thông số kỹ thuật cụ thể.

Van cổng thép ty nổi

Van cổng thép ty nổi được sử dụng trong các hệ thống công nghiệp có áp suất hoặc nhiệt độ cao hơn. Thân van có thể sử dụng thép carbon, thép hợp kim hoặc inox tùy điều kiện làm việc.

Van thép ty nổi thường xuất hiện trong dầu khí, hóa chất, hơi và các hệ thống công nghệ. Khi lựa chọn cần đặc biệt chú ý đến pressure-temperature rating và vật liệu làm kín.

Van cổng  ty nổi  DN50, DN80, DN100, DN150

Van cổng  ty nổi  DN50

Van cổng  ty nổi  DN50 tương đương khoảng 2 inch và thường được sử dụng trên các tuyến cấp nước, PCCC và đường ống kỹ thuật. Với kích thước này, van thường có thể vận hành trực tiếp bằng tay quay.

Nếu sử dụng cho PCCC, cần xác định thêm yêu cầu về công tắc giám sát và chứng nhận của model cụ thể.

Van cổng  ty nổi  DN80

Van cổng  ty nổi  DN80 tương đương khoảng 3 inch, thường được sử dụng trên các tuyến ống nước và PCCC. Van có thể sử dụng kết nối mặt bích và nhiều cấp áp suất khác nhau.

Khi lắp đặt cần bảo đảm có đủ khoảng không phía trên để trục có thể nhô lên khi van mở hoàn toàn. Đây là yêu cầu quan trọng cần lưu ý khi thiết kế phòng kỹ thuật hoặc hố van.

Van cổng  ty nổi  DN100

Van cổng  ty nổi  DN100 tương đương khoảng 4 inch và được sử dụng phổ biến trên các tuyến phân phối nước, PCCC và đường ống công nghiệp. Van thường có kết nối mặt bích và có thể được trang bị hộp số nếu lực vận hành lớn.

Không gian phía trên van cần được tính toán ngay từ giai đoạn thiết kế. Nếu chiều cao bị giới hạn, có thể cân nhắc van ty chìm thay thế.

Van cổng  ty nổi  DN150

Van cổng  ty nổi  DN150 tương đương khoảng 6 inch và phù hợp với các tuyến ống chính có lưu lượng lớn. Van thường sử dụng mặt bích và có thể được vận hành bằng hộp số.

Do kích thước lớn, cần kiểm tra cả chiều cao mở van, mô-men vận hành và khả năng tiếp cận để bảo trì. Nếu lắp trong khu vực kín, chiều cao của trục khi mở hoàn toàn là thông số đặc biệt quan trọng.

Van cổng  ty nổi  PN16

Van cổng  ty nổi  PN16 là van có cấp áp suất danh nghĩa PN16 theo tiêu chuẩn áp dụng. Đây là cấu hình thường gặp trong các hệ thống cấp nước và một số hệ thống kỹ thuật.

Tuy nhiên, PN16 không nên được hiểu đơn giản là van luôn làm việc ở 16 bar trong mọi điều kiện. Áp suất cho phép thực tế còn phụ thuộc vào vật liệu, nhiệt độ và thiết kế của từng model.

Khi lựa chọn van PN16 cần kiểm tra thêm DN, vật liệu, tiêu chuẩn mặt bích, chiều dài van và pressure-temperature rating để bảo đảm phù hợp với hệ thống.

Ưu điểm của Van cổng  ty nổi

Ưu điểm nổi bật nhất của Van cổng  ty nổi  là dễ dàng nhận biết trạng thái đóng mở bằng mắt thường. Khi van mở, trục nhô lên; khi van đóng, trục hạ xuống. Điều này đặc biệt hữu ích trong các hệ thống PCCC và các tuyến đường ống cần kiểm tra trạng thái thường xuyên.

Van cũng có mức cản trở dòng chảy tương đối thấp khi mở hoàn toàn. Cánh van được đưa ra khỏi đường dòng chảy nên phù hợp với các tuyến cần duy trì lưu lượng lớn.

Ngoài ra, van có nhiều lựa chọn về vật liệu, kích thước và phương thức vận hành. Có thể sử dụng tay quay, hộp số hoặc bộ truyền động tùy theo yêu cầu của hệ thống.

Nhược điểm của Van cổng  ty nổi

Nhược điểm lớn nhất của van ty nổi là chiều cao lắp đặt lớn hơn van ty chìm. Khi van mở, trục nhô lên phía trên nên cần có đủ không gian để trục di chuyển.

Điều này có thể gây khó khăn khi lắp đặt trong hố van nông, phòng kỹ thuật có trần thấp hoặc khu vực bị giới hạn chiều cao. Trong những trường hợp này, van ty chìm có thể là lựa chọn phù hợp hơn.

Ngoài ra, Van cổng  ty nổi  cũng không phù hợp để điều tiết lưu lượng liên tục. Van được thiết kế chủ yếu cho chức năng đóng hoặc mở hoàn toàn và cần được vận hành đúng mục đích để bảo đảm tuổi thọ.

Cách lựa chọn Van cổng ty nổi

Khi lựa chọn Van cổng  ty nổi , cần xác định trước DN, PN/Class, loại lưu chất, áp suất và nhiệt độ làm việc. Đây là những thông số cơ bản quyết định vật liệu và cấu hình van.

Tiếp theo cần lựa chọn kiểu kết nối, vật liệu thân và cánh, loại seat, kiểu vận hành và chiều cao tổng thể. Đặc biệt với van OS&Y, phải kiểm tra khoảng không phía trên để bảo đảm trục có thể di chuyển đầy đủ khi mở.

Nếu sử dụng trong PCCC, cần kiểm tra thêm chứng nhận của đúng model và yêu cầu về công tắc giám sát. Trong trường hợp cần giám sát trạng thái van từ tủ PCCC, nên lựa chọn ngay cấu hình có tamper switch tương thích thay vì lắp bổ sung không đúng thiết kế.

Giá Van cổng ty nổi

Giá Van cổng  ty nổi  phụ thuộc vào DN, PN/Class, vật liệu, thương hiệu, tiêu chuẩn kết nối và cấu hình vận hành. Van DN50 sẽ có mức giá khác DN100 hoặc DN150, trong khi van có hộp số hoặc công tắc giám sát sẽ có chi phí cao hơn cấu hình cơ bản.

Van gang, gang cầu, thép và inox cũng có mức giá khác nhau tùy model và điều kiện làm việc. Với van công nghiệp, không nên so sánh giá chỉ dựa trên DN mà cần đối chiếu toàn bộ thông số kỹ thuật.

Khi yêu cầu báo giá, nên cung cấp DN + PN/Class + vật liệu + tiêu chuẩn mặt bích + loại lưu chất + có/không có công tắc giám sát + số lượng để nhà cung cấp xác định đúng sản phẩm.

FAQ về Van cổng ty nổi

Van cổng  ty nổi  là gì?

Van cổng ty nổi  là loại van cổng có trục di chuyển lên xuống bên ngoài thân van trong quá trình đóng mở. Khi van mở, trục nhô lên; khi đóng, trục hạ xuống theo cánh van. Thiết kế này giúp người vận hành dễ dàng nhận biết trạng thái của van.

Van cổng ty nổi  có phải van OS&Y không?

Thông thường Van cổng  ty nổi  được gọi là van OS&Y, viết tắt của Outside Screw and Yoke. Thuật ngữ này mô tả cơ cấu trục và yoke nằm bên ngoài thân van, với trục di chuyển lên xuống khi vận hành. Tuy nhiên, "ty nổi" mô tả kết cấu trục, còn tay quay hoặc hộp số lại mô tả phương thức vận hành.

Van cổng ty nổi  có dùng cho PCCC không?

Có, Van cổng  ty nổi  được sử dụng phổ biến trong nhiều hệ thống PCCC để đóng ngắt hoặc cô lập đường ống. Khả năng quan sát trực tiếp vị trí trục là một ưu điểm quan trọng đối với việc kiểm tra trạng thái van. Tuy nhiên, model sử dụng cho công trình cụ thể phải đáp ứng đúng tiêu chuẩn và yêu cầu kỹ thuật của hệ thống.

Van cổng ty nổi  có cần công tắc giám sát không?

Không phải mọi Van cổng ty nổi  đều bắt buộc phải có công tắc giám sát. Nếu hệ thống PCCC yêu cầu giám sát trạng thái, van có thể được trang bị tamper switch hoặc supervisory switch để truyền tín hiệu về hệ thống báo cháy. Công tắc giám sát có chức năng phản hồi trạng thái và không thay thế chức năng đóng mở cơ khí của van.

Van cổng ty nổi  có tốt hơn ty chìm không?

Mỗi loại phù hợp với một điều kiện lắp đặt khác nhau. Van ty nổi có ưu điểm về khả năng quan sát trạng thái, trong khi van ty chìm có ưu điểm về tiết kiệm không gian chiều cao. Nếu ưu tiên khả năng kiểm tra trực quan, đặc biệt trong PCCC, van ty nổi thường có lợi thế; nếu vị trí lắp đặt hạn chế chiều cao, van ty chìm có thể phù hợp hơn.

Van cổng ty nổi  có điều tiết lưu lượng được không?

Van cổng  ty nổi  chủ yếu dùng để đóng hoặc mở hoàn toàn đường ống và không được thiết kế cho việc điều tiết lưu lượng liên tục. Khi van chỉ mở một phần, dòng lưu chất có thể gây rung động và làm mòn các bề mặt làm kín. Nếu cần điều chỉnh lưu lượng thường xuyên, nên sử dụng van cầu, van bướm điều khiển hoặc van điều khiển chuyên dụng.

Kết luận

Van cổng ty nổi  là dòng van cổng có trục di chuyển lên xuống bên ngoài thân, thường được biết đến với tên gọi van OS&Y. Thiết kế này mang lại ưu điểm lớn về khả năng quan sát trạng thái đóng mở, khiến van được sử dụng rộng rãi trong hệ thống PCCC, cấp nước và các đường ống công nghiệp.

Khi lựa chọn Van cổng  ty nổi , cần quan tâm đến DN, PN/Class, vật liệu, tiêu chuẩn kết nối, loại lưu chất, nhiệt độ, chiều cao lắp đặt và yêu cầu công tắc giám sát. Đặc biệt, cần tính toán khoảng không phía trên van để bảo đảm trục có thể nhô lên đầy đủ khi van mở hoàn toàn Van cổng ty nổi .
