Van cổng tín hiệu điện là gì? Cấu tạo, nguyên lý và ứng dụng

Van cổng tín hiệu điện là loại van cổng được tích hợp thiết bị giám sát trạng thái đóng mở bằng tín hiệu điện. Van thường được sử dụng trong hệ thống phòng cháy chữa cháy, cấp nước, HVAC và các hệ thống kỹ thuật cần truyền trạng thái của van về tủ điều khiển, tủ báo cháy hoặc hệ thống quản lý trung tâm.

Khác với van cổng thông thường chỉ thực hiện chức năng đóng mở dòng chảy, Van cổng tín hiệu  điện có thêm cơ cấu giám sát giúp hệ thống nhận biết van đang ở trạng thái mở hoặc đóng. Tùy thiết kế, tín hiệu có thể được truyền thông qua công tắc giám sát, công tắc giới hạn hoặc thiết bị giám sát vị trí.

Đây là loại van đặc biệt hữu ích trong hệ thống PCCC, bởi trạng thái của các van cô lập đường ống có ảnh hưởng trực tiếp đến khả năng hoạt động của hệ thống chữa cháy.

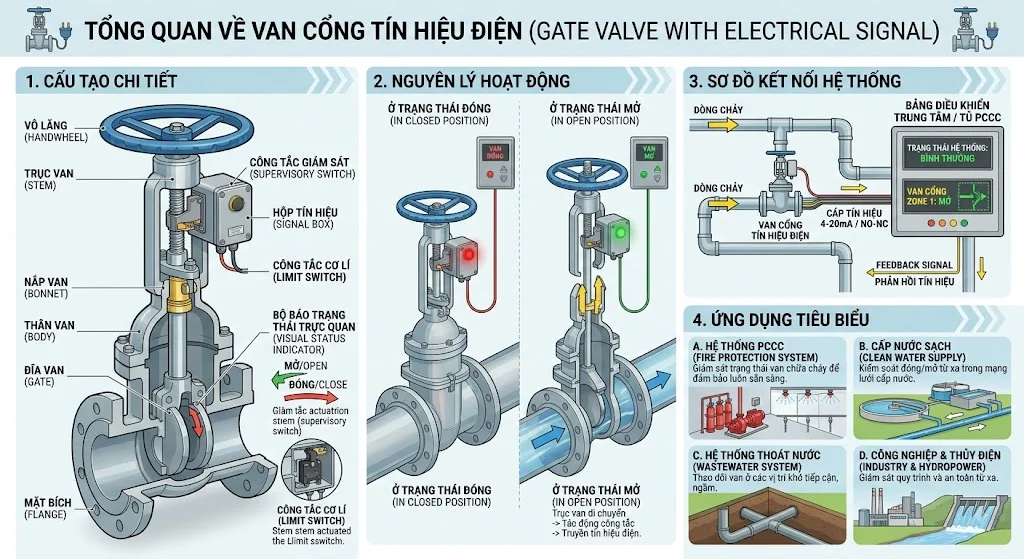

Van cổng tín hiệu điện có phải van điện điều khiển không?

Đây là điểm cần phân biệt rõ. Van cổng tín hiệu  điện không nhất thiết là van cổng điều khiển bằng điện.

Van cổng tín hiệu  điện thông thường vẫn có thể được đóng mở bằng tay quay, trong khi thiết bị điện được sử dụng để giám sát và truyền tín hiệu trạng thái. Khi người vận hành đóng hoặc mở van, công tắc giám sát thay đổi trạng thái và gửi tín hiệu về hệ thống điều khiển.

Trong khi đó, van cổng điều khiển điện sử dụng bộ truyền động điện (electric actuator) để thực hiện đóng mở van. Bộ điều khiển có thể nhận lệnh từ xa và điều khiển động cơ quay van.

Vì vậy, nếu yêu cầu của hệ thống là “biết van đang đóng hay mở”, có thể sử dụng van cổng có tín hiệu giám sát. Nếu yêu cầu “đóng mở van từ xa bằng điện”, cần lựa chọn van cổng kết hợp bộ truyền động điện.

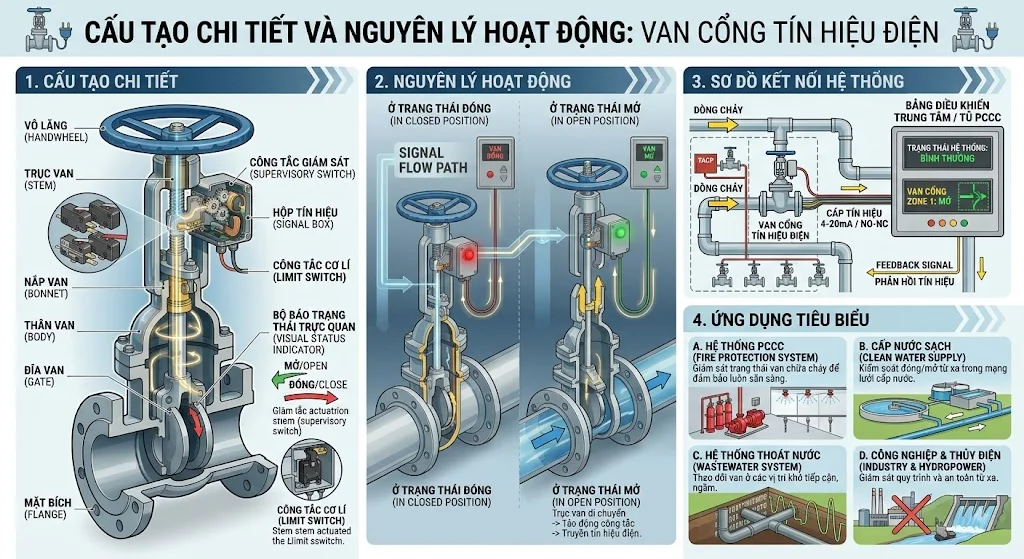

Cấu tạo Van cổng tín hiệu  điện

Thân van

Thân van là bộ phận chịu áp lực chính và chứa cửa van, trục van cùng cơ cấu làm kín. Các dòng van sử dụng cho nước và PCCC thường được chế tạo từ gang hoặc gang cầu.

Bên ngoài thân van thường có lớp phủ bảo vệ nhằm hạn chế ăn mòn. Đối với hệ thống PCCC hoặc cấp nước, cần lựa chọn vật liệu phù hợp với áp suất và môi trường làm việc.

Khi lựa chọn thân van, cần kiểm tra DN, PN, tiêu chuẩn kết nối và vật liệu thay vì chỉ quan tâm đến việc van có tích hợp tín hiệu điện.

Cửa van

Cửa van thực hiện chức năng đóng hoặc mở dòng nước. Khi van mở hoàn toàn, cửa được nâng lên khỏi đường dòng. Khi đóng, cửa hạ xuống và tiếp xúc với Seat để ngăn dòng chảy.

Các dòng van dành cho nước thường sử dụng cửa dạng nêm và có thể bọc EPDM để tăng khả năng làm kín. Vật liệu thực tế cần được kiểm tra theo catalogue của từng model.

Trục van

Trục van truyền chuyển động từ cơ cấu vận hành đến cửa van. Tùy loại van, trục có thể là ty nổi hoặc ty chìm.

Với van ty nổi, trục chuyển động lên xuống khi đóng mở, thuận tiện cho việc quan sát trạng thái. Với van ty chìm, trục không nhô lên nên thiết kế gọn hơn.

Tay quay

Tay quay được sử dụng để vận hành van thủ công. Người vận hành có thể xoay tay quay để mở hoặc đóng van.

Trong Van cổng tín hiệu  điện, tay quay vẫn thực hiện chức năng cơ học chính; thiết bị điện không nhất thiết trực tiếp tạo ra chuyển động đóng mở.

Công tắc giám sát trạng thái

Đây là bộ phận tạo nên chức năng “tín hiệu điện” của van. Công tắc giám sát được liên kết với cơ cấu van để phát hiện vị trí đóng mở.

Khi van được đưa về vị trí mở hoặc đóng theo phạm vi thiết kế, công tắc sẽ thay đổi tiếp điểm và gửi tín hiệu đến hệ thống giám sát.

Tùy loại thiết bị, tín hiệu có thể được sử dụng theo dạng NO/NC hoặc tiếp điểm khô (dry contact). Khi kết nối thực tế cần kiểm tra sơ đồ đấu dây và thông số của đúng công tắc.

Hộp tín hiệu

Một số dòng van có hộp công tắc được gắn trực tiếp trên van. Hộp này bảo vệ cơ cấu tiếp điểm và cung cấp đầu nối để kéo dây về tủ điều khiển.

Với hệ thống ngoài trời hoặc môi trường ẩm, cần chú ý đến cấp bảo vệ IP của hộp tín hiệu và phương pháp đi dây để hạn chế nước hoặc hơi ẩm xâm nhập.

Nguyên lý hoạt động của Van cổng tín hiệu  điện

Về cơ bản, van hoạt động giống một van cổng thông thường. Người vận hành xoay tay quay để nâng hoặc hạ cửa van.

Khi cửa van di chuyển đến vị trí xác định, cơ cấu cơ khí tác động lên công tắc giám sát. Công tắc thay đổi trạng thái tiếp điểm và truyền tín hiệu về tủ giám sát.

Ví dụ, khi van được mở hoàn toàn, hệ thống có thể nhận biết trạng thái OPEN. Nếu van bị đóng hoặc không nằm đúng vị trí yêu cầu, hệ thống có thể nhận tín hiệu cảnh báo tương ứng.

Nhờ đó, người quản lý không cần trực tiếp đi kiểm tra từng van để biết trạng thái. Trạng thái có thể được đưa về phòng điều khiển, tủ báo cháy hoặc hệ thống quản lý tòa nhà tùy kiến trúc.

Van cổng tín hiệu  điện khác van cổng điện như thế nào?

Điểm quan trọng là “tín hiệu điện” không đồng nghĩa với “điều khiển điện”. Đây là hai cấu hình khác nhau và cần xác định rõ khi lập hồ sơ vật tư.

Các loại Van cổng tín hiệu  điện phổ biến

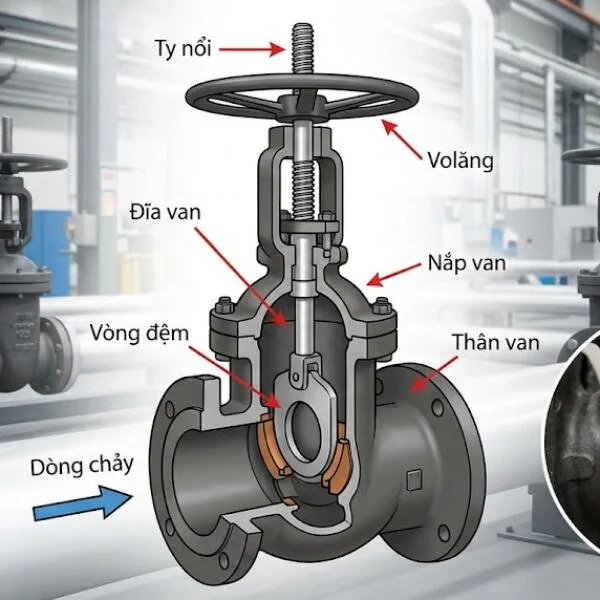

Van cổng tín hiệu  điện ty nổi

Van cổng ty nổi có công tắc giám sát trạng thái được sử dụng phổ biến trong các hệ thống cần quan sát vị trí van. Khi trục chuyển động, cơ cấu công tắc sẽ xác định vị trí của van.

Ưu điểm của cấu hình này là cả trạng thái cơ học và tín hiệu điện đều tương đối dễ kiểm tra. Tuy nhiên, cần bố trí đủ không gian phía trên để trục di chuyển.

Van cổng tín hiệu  điện ty chìm

Van ty chìm có thiết kế gọn hơn và phù hợp với hố van hoặc khu vực hạn chế chiều cao. Thiết bị tín hiệu được liên kết với cơ cấu vận hành để xác định trạng thái của van.

Do trạng thái cơ học khó quan sát hơn so với ty nổi, hệ thống giám sát điện càng có ý nghĩa trong việc xác định tình trạng đóng mở.

Van cổng tín hiệu  điện DN100

Van cổng tín hiệu  điện DN100 có kích thước danh nghĩa 100 mm, tương đương khoảng 4 inch. Đây là kích thước phổ biến trong hệ thống cấp nước và PCCC.

Khi lựa chọn cần kiểm tra cấp áp suất, tiêu chuẩn mặt bích, kiểu ty và loại công tắc tín hiệu. Không nên chỉ dựa vào DN100 để xác định khả năng tương thích với hệ thống.

Thông số kỹ thuật tham khảo

Thông số thực tế cần căn cứ vào catalogue của nhà sản xuất. Đặc biệt cần kiểm tra kiểu tiếp điểm, điện áp/dòng điện cho phép của công tắc, cấp bảo vệ IP và sơ đồ đấu dây trước khi kết nối vào hệ thống.

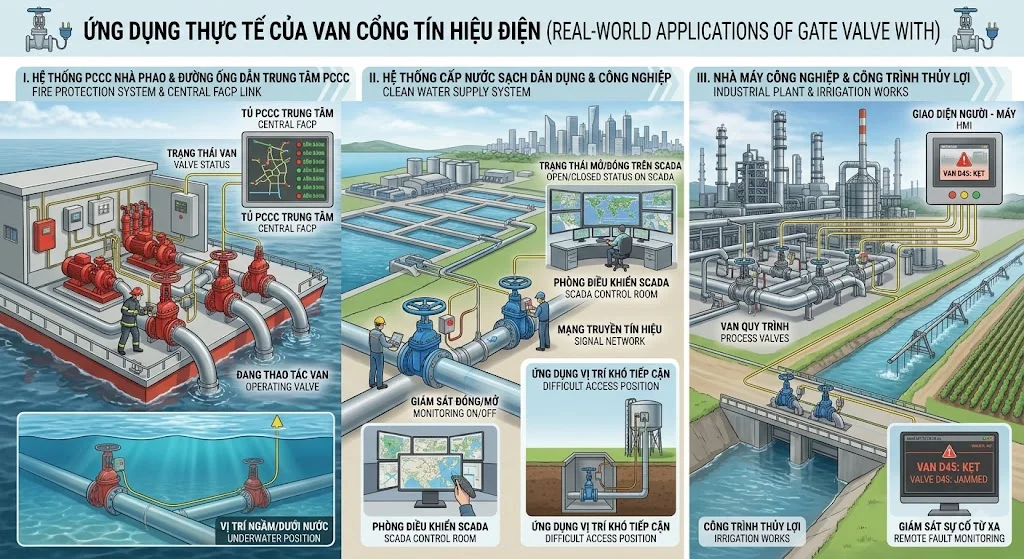

Ứng dụng của Van cổng tín hiệu  điện

Van cổng tín hiệu  điện được sử dụng phổ biến nhất trong hệ thống PCCC, nơi trạng thái của van cần được kiểm soát liên tục hoặc định kỳ.

Ngoài PCCC, van còn được sử dụng trong hệ thống cấp nước tòa nhà, nhà máy, trạm bơm, xử lý nước và các hệ thống kỹ thuật cần giám sát vị trí đóng mở.

Trong các công trình lớn, tín hiệu từ van có thể được đưa về hệ thống quản lý tập trung để nhân viên kỹ thuật theo dõi nhiều thiết bị tại cùng một vị trí.

Cách lựa chọn Van cổng tín hiệu  điện

Khi lựa chọn, cần xác định trước DN và PN của đường ống. Sau đó kiểm tra tiêu chuẩn mặt bích để bảo đảm van lắp đặt tương thích.

Tiếp theo cần xác định van sử dụng ty nổi hay ty chìm, đặc biệt khi không gian lắp đặt bị hạn chế. Với hệ thống PCCC, cần kiểm tra yêu cầu về chứng nhận và giám sát trạng thái.

Quan trọng nhất là phải xác định loại công tắc tín hiệu. Cần biết số lượng tiếp điểm, loại NO/NC, phương thức đấu dây và thông số điện của công tắc để kết nối đúng với tủ điều khiển.

Nếu cần điều khiển van đóng mở từ xa, không nên lựa chọn chỉ Van cổng tín hiệu  điện mà phải sử dụng cấu hình van có bộ truyền động điện phù hợp.

FAQ về Van cổng tín hiệu điện

Van cổng tín hiệu điện là gì?

Van cổng tín hiệu điện là van cổng được tích hợp công tắc hoặc thiết bị giám sát vị trí để truyền tín hiệu điện phản ánh trạng thái đóng mở của van. Van vẫn có thể được vận hành bằng tay quay như van cổng thông thường, trong khi công tắc sẽ ghi nhận vị trí của cửa van và gửi tín hiệu về hệ thống giám sát. Đây là cấu hình được sử dụng nhiều trong hệ thống PCCC vì giúp nhân viên vận hành biết van có đang ở trạng thái yêu cầu hay không. Tùy sản phẩm, tín hiệu có thể sử dụng tiếp điểm NO/NC hoặc tiếp điểm khô. Khi lắp đặt cần kiểm tra chính xác sơ đồ đấu dây và thông số của công tắc.

Van cổng tín hiệu  điện có phải van điều khiển điện không?

Không nhất thiết. Van cổng tín hiệu  điện chủ yếu bổ sung chức năng giám sát trạng thái, còn việc đóng mở van thường vẫn được thực hiện bằng tay quay. Công tắc điện chỉ phát hiện vị trí của van và truyền tín hiệu về hệ thống giám sát. Trong khi đó, van cổng điều khiển điện sử dụng motor hoặc bộ truyền động điện để trực tiếp tạo chuyển động đóng mở và có thể nhận lệnh điều khiển từ xa. Vì vậy, khi đặt hàng cần phân biệt rõ hai nhu cầu: nếu chỉ cần giám sát trạng thái thì dùng van có công tắc tín hiệu; nếu cần điều khiển đóng mở tự động thì phải lựa chọn van có actuator điện.

Van cổng tín hiệu điện có dùng cho PCCC được không?

Có, đây là một trong những ứng dụng phổ biến của Van cổng tín hiệu  điện. Trong hệ thống PCCC, một số van có vai trò cô lập tuyến ống và cần được kiểm soát trạng thái để tránh tình trạng van bị đóng ngoài ý muốn. Công tắc giám sát giúp truyền trạng thái của van về hệ thống để nhân viên vận hành có thể phát hiện bất thường. Tuy nhiên, không phải mọi van có công tắc tín hiệu đều mặc nhiên đạt tiêu chuẩn PCCC. Nếu dự án yêu cầu UL/FM hoặc chứng nhận cụ thể, cần kiểm tra chứng nhận của đúng model, kích thước và cấu hình van trước khi sử dụng.

Van cổng tín hiệu điện truyền tín hiệu như thế nào?

Khi van được đóng hoặc mở, chuyển động của cơ cấu van tác động đến công tắc giám sát. Công tắc sẽ thay đổi trạng thái tiếp điểm theo vị trí đã được thiết lập. Tín hiệu này sau đó được truyền qua dây điện về tủ giám sát, tủ báo cháy, BMS hoặc hệ thống điều khiển tùy thiết kế. Phổ biến là dạng tiếp điểm khô NO/NC, nhưng cấu hình cụ thể phụ thuộc vào thiết bị. Khi đấu nối cần tuân thủ sơ đồ của nhà sản xuất và kiểm tra điện áp, dòng điện cho phép của tiếp điểm để tránh làm hỏng công tắc.

Van cổng tín hiệu điện có cần cấp nguồn không?

Điều này phụ thuộc vào loại thiết bị tín hiệu được sử dụng. Nhiều công tắc giám sát trạng thái sử dụng tiếp điểm khô, bản thân công tắc không cần nguồn điện riêng để thay đổi trạng thái tiếp điểm. Nguồn và mạch giám sát được thiết kế từ phía tủ điều khiển. Tuy nhiên, một số thiết bị hoặc module giám sát có thể cần nguồn cấp riêng. Vì vậy, khi thiết kế và đấu nối cần xem chính xác sơ đồ điện của sản phẩm, không nên mặc định tất cả van tín hiệu điện đều có cùng phương thức cấp nguồn.

Van cổng tín hiệu điện có thể điều khiển đóng mở từ xa không?

Van cổng tín hiệu điện thông thường không tự động đóng mở từ xa. Công tắc tín hiệu chỉ có chức năng xác định và truyền trạng thái van. Nếu muốn điều khiển van từ xa, cần trang bị bộ truyền động điện hoặc sử dụng loại van cổng điều khiển điện phù hợp. Trong một số hệ thống có thể kết hợp cả actuator và công tắc phản hồi để vừa điều khiển vừa giám sát trạng thái. Cấu hình này thường được sử dụng khi hệ thống yêu cầu tự động hóa cao và cần xác nhận rằng lệnh đóng hoặc mở đã thực sự được thực hiện.

Kết luận

Van cổng tín hiệu điện là giải pháp phù hợp khi hệ thống không chỉ cần đóng mở đường ống mà còn cần giám sát trạng thái của van bằng tín hiệu điện. Đây là cấu hình đặc biệt hữu ích trong PCCC, cấp nước, trạm bơm và các công trình có yêu cầu quản lý tập trung.

Khi lựa chọn, cần phân biệt rõ Van cổng tín hiệu  điện với van cổng điều khiển điện. Một loại chủ yếu để giám sát trạng thái, còn loại kia sử dụng động cơ để thực hiện đóng mở tự động.

Để chọn đúng sản phẩm, cần xác định đầy đủ DN, PN, vật liệu, kiểu ty, tiêu chuẩn kết nối, loại công tắc tín hiệu và yêu cầu chứng nhận của hệ thống Van cổng tín hiệu điện.
