Van cổng Unik là gì? Cấu tạo, thông số, ứng dụng và giá van Unik

Van cổng Unik là dòng van cổng công nghiệp mang thương hiệu Unik, được sử dụng để đóng hoặc mở dòng lưu chất trên đường ống. Tùy từng model, van có thể được thiết kế với thân gang, gang cầu hoặc vật liệu phù hợp với môi trường làm việc, kết nối mặt bích và vận hành bằng tay quay.

Van cổng  Unik thường được quan tâm trong các hệ thống cấp nước, PCCC, xử lý nước, HVAC và đường ống kỹ thuật. Đặc điểm chung của van cổng là cánh van chuyển động vuông góc với hướng dòng chảy. Khi mở hoàn toàn, cánh được nâng khỏi dòng lưu chất, giúp giảm cản trở dòng chảy.

Đối với hệ thống PCCC, cần phân biệt van cổng thông thường với van cổng có công tắc giám sát. Nếu cần đưa trạng thái đóng mở của van về tủ PCCC, cần lựa chọn đúng model có cơ cấu giám sát phù hợp.

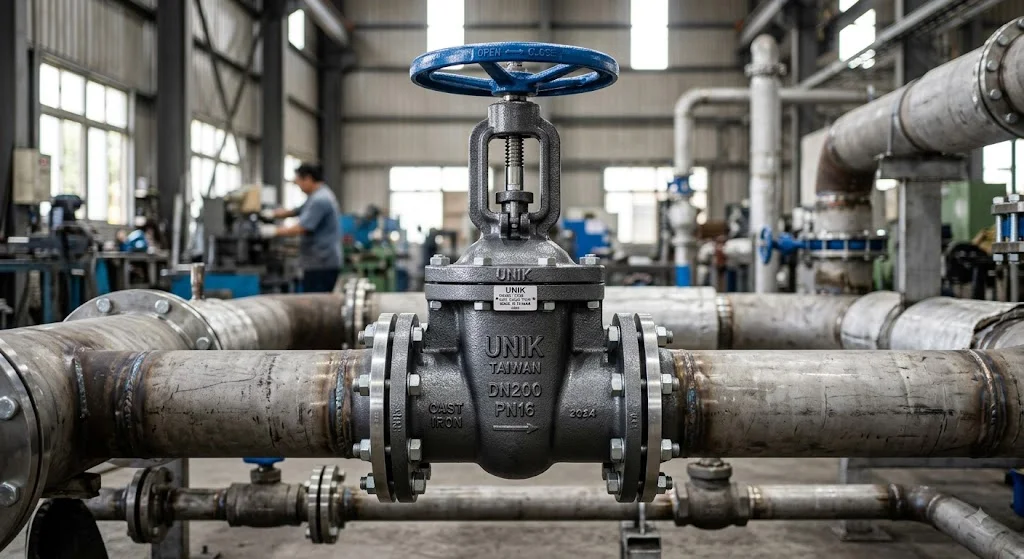

Cấu tạo Van cổng Unik

Thân van

Thân van là bộ phận chịu áp lực chính và chứa toàn bộ cơ cấu đóng mở bên trong. Tùy model, vật liệu thân có thể khác nhau để đáp ứng điều kiện vận hành của hệ thống.

Đối với hệ thống nước và PCCC, thân van thường được thiết kế để đáp ứng áp suất làm việc của đường ống. Khi lựa chọn cần kiểm tra chính xác vật liệu và cấp áp suất của từng model thay vì chỉ dựa vào tên thương hiệu.

Cánh van

Cánh van có nhiệm vụ đóng hoặc mở dòng nước. Khi mở, cánh được nâng lên; khi đóng, cánh hạ xuống và ép vào bề mặt làm kín.

Đối với van sử dụng trong hệ thống nước, cánh có thể sử dụng lớp phủ hoặc vật liệu đàn hồi để tăng khả năng làm kín và hạn chế ăn mòn.

Trục van

Trục van truyền chuyển động từ tay quay xuống cánh van. Tùy cấu hình, Van cổng  Unik có thể sử dụng ty nổi hoặc ty chìm.

Van ty nổi cho phép quan sát sự thay đổi vị trí của trục khi đóng mở. Van ty chìm có chiều cao nhỏ hơn và phù hợp với những vị trí hạn chế không gian.

Tay quay

Tay quay được sử dụng để vận hành van bằng tay. Khi xoay tay quay, trục và cánh van di chuyển theo cơ cấu thiết kế.

Với những van có kích thước lớn, lực vận hành tăng lên nên có thể sử dụng hộp số để hỗ trợ đóng mở.

Seat và bộ phận làm kín

Seat tạo ra bề mặt tiếp xúc với cánh van khi van đóng. Ngoài ra, van còn có packing và gioăng tại các vị trí cần làm kín.

Vật liệu làm kín cần được lựa chọn phù hợp với lưu chất, áp suất và nhiệt độ. Đặc biệt, nếu van sử dụng cho nước sạch hoặc PCCC, cần kiểm tra yêu cầu vật liệu tiếp xúc với nước của hệ thống.

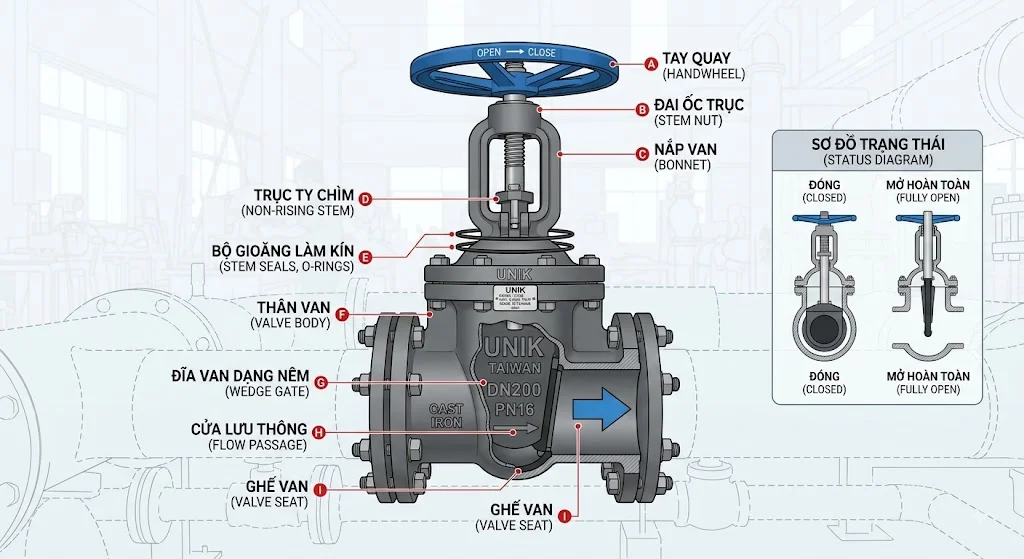

Nguyên lý hoạt động của Van cổng  Unik

Khi mở van

Khi xoay tay quay theo chiều mở, trục van tác động lên cánh và đưa cánh lên khỏi đường dòng chảy. Khi mở hoàn toàn, cánh nằm ở vị trí cho phép dòng lưu chất đi qua thân van với mức cản trở tương đối thấp.

Van cổng vì vậy phù hợp với các tuyến ống cần đóng/mở và cô lập dòng chảy, thay vì điều tiết lưu lượng liên tục.

Khi đóng van

Khi xoay tay quay theo chiều đóng, cánh van hạ xuống và tiếp xúc với seat. Khi đạt vị trí đóng hoàn toàn, dòng lưu chất bị cô lập.

Van thường cần nhiều vòng quay để chuyển đổi giữa hai trạng thái đóng và mở. Đây là đặc điểm bình thường của van cổng và cũng là lý do van không phù hợp với yêu cầu đóng mở cực nhanh.

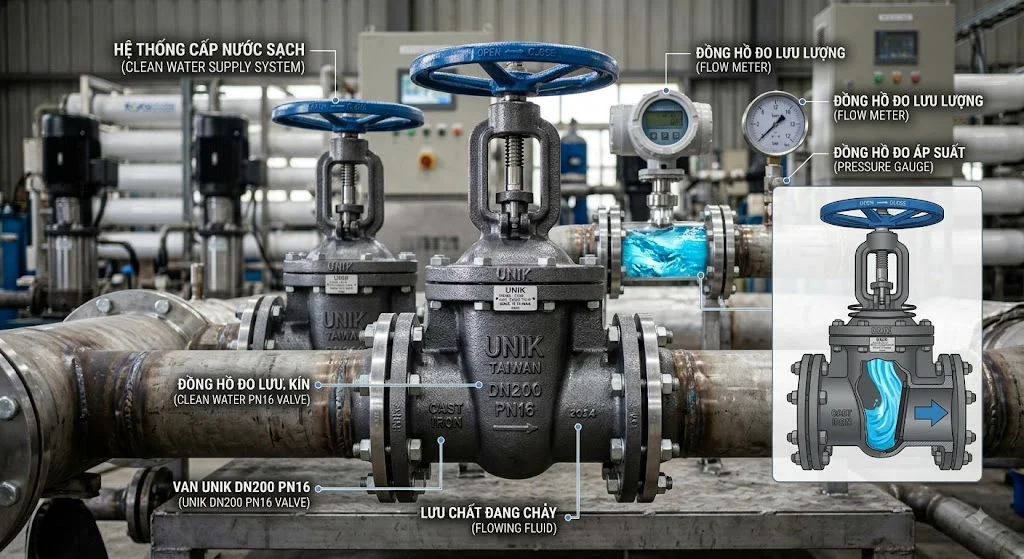

Van cổng Unik ty nổi và ty chìm

Van cổng  Unik ty nổi

Van cổng ty nổi có trục di chuyển lên xuống bên ngoài thân khi vận hành. Khi van mở, trục nhô lên; khi đóng, trục hạ xuống.

Ưu điểm của thiết kế này là người vận hành có thể nhận biết tương đối trực quan trạng thái của van. Đây là một đặc điểm hữu ích trong các hệ thống cần kiểm tra trạng thái thường xuyên.

Van cổng  Unik ty chìm

Van cổng ty chìm có trục không nhô lên khi mở. Cánh van vẫn di chuyển lên xuống bên trong thân nhưng chiều cao tổng thể của van gần như không thay đổi.

Thiết kế này giúp tiết kiệm không gian phía trên và phù hợp với các hố van hoặc vị trí có chiều cao hạn chế.

Van cổng  Unik dùng cho PCCC

Van cổng  Unik có thể được sử dụng trong hệ thống PCCC nếu model cụ thể đáp ứng các yêu cầu kỹ thuật, tiêu chuẩn và chứng nhận mà công trình yêu cầu.

Trong hệ thống chữa cháy, van cổng thường được sử dụng để cô lập các tuyến ống hoặc duy trì đường cấp nước ở trạng thái mở. Nếu van cần được giám sát trạng thái, có thể lựa chọn cấu hình Van cổng  Unik có công tắc giám sát nếu nhà sản xuất cung cấp model phù hợp.

Không nên chỉ căn cứ vào việc van được quảng cáo là "van PCCC" mà bỏ qua các thông số như DN, PN/Class, vật liệu, tiêu chuẩn và chứng nhận của đúng model.

Van cổng  Unik có tín hiệu

Van cổng  Unik có tín hiệu là cấu hình van được trang bị thêm công tắc giám sát trạng thái, thường được sử dụng trong hệ thống PCCC.

Công tắc có nhiệm vụ phát hiện van bị thay đổi khỏi vị trí yêu cầu. Ví dụ, một van được yêu cầu duy trì ở trạng thái mở nhưng bị đóng lại, công tắc có thể thay đổi tiếp điểm và gửi tín hiệu về hệ thống giám sát.

Cần lưu ý rằng công tắc giám sát không có chức năng đóng mở van. Nó chỉ phản hồi trạng thái. Nếu muốn điều khiển van tự động, cần sử dụng bộ truyền động phù hợp.

Các kích thước Van cổng  Unik phổ biến

Van cổng  Unik DN50

Van cổng  Unik DN50 tương đương khoảng 2 inch, phù hợp với các tuyến đường ống kích thước nhỏ và trung bình. Van có thể được sử dụng trong cấp nước, PCCC và các hệ thống kỹ thuật tùy model.

Khi lựa chọn cần kiểm tra DN, cấp áp suất, kiểu kết nối và yêu cầu về công tắc giám sát nếu sử dụng trong PCCC.

Van cổng  Unik DN80

Van cổng  Unik DN80 tương đương khoảng 3 inch, thường được sử dụng trên các tuyến ống cấp nước và PCCC.

Nếu lựa chọn van mặt bích, cần kiểm tra tiêu chuẩn mặt bích và chiều dài van để bảo đảm phù hợp với đường ống hiện hữu.

Van cổng  Unik DN100

Van cổng  Unik DN100 tương đương khoảng 4 inch và thường xuất hiện trong các tuyến phân phối nước, PCCC và đường ống công nghiệp.

Với van ty nổi, cần bố trí đủ không gian phía trên để trục có thể di chuyển khi mở hoàn toàn. Với van ty chìm, yêu cầu về chiều cao thấp hơn nhưng việc nhận biết trạng thái bằng mắt sẽ khó hơn.

Van cổng  Unik DN150

Van cổng  Unik DN150 tương đương khoảng 6 inch, thường được sử dụng trên các tuyến ống chính có lưu lượng lớn.

Do kích thước lớn, cần quan tâm đến lực vận hành, chiều cao lắp đặt, phương thức vận hành và khả năng bảo trì. Một số cấu hình có thể sử dụng hộp số thay cho tay quay trực tiếp.

Van cổng  Unik PN16

Van cổng  Unik PN16 là van có cấp áp suất danh nghĩa PN16 theo tiêu chuẩn áp dụng. Đây là cấp áp suất phổ biến trong nhiều hệ thống cấp nước và PCCC.

Tuy nhiên, không nên hiểu PN16 là van luôn làm việc ở 16 bar trong mọi điều kiện. Áp suất cho phép thực tế phụ thuộc vào vật liệu, nhiệt độ và thiết kế của model.

Khi thay thế van PN16, cần kiểm tra cả DN, tiêu chuẩn mặt bích, chiều dài van và pressure-temperature rating để tránh trường hợp van có cùng PN nhưng không phù hợp với đường ống.

Ưu điểm của Van cổng  Unik

Van cổng có ưu điểm về khả năng đóng mở và cô lập đường ống, đồng thời mức cản trở dòng chảy tương đối thấp khi mở hoàn toàn. Đây là lý do van cổng được sử dụng rộng rãi trong hệ thống cấp nước và nhiều ứng dụng công nghiệp.

Tùy model, van có thể có nhiều lựa chọn về kích thước, cấp áp suất, kiểu ty và phương thức kết nối. Cấu hình có công tắc giám sát cũng phù hợp với các hệ thống yêu cầu theo dõi trạng thái van.

Nhược điểm của Van cổng  Unik

Van cổng không phù hợp để điều tiết lưu lượng liên tục. Khi sử dụng ở trạng thái mở một phần trong thời gian dài, dòng chảy có thể gây rung động, xói mòn và ảnh hưởng đến bề mặt làm kín.

Ngoài ra, van cần nhiều vòng quay để chuyển từ đóng sang mở hoàn toàn. Với van kích thước lớn, lực vận hành có thể cao và cần sử dụng hộp số.

Đối với van ty nổi, cần có đủ không gian phía trên để trục di chuyển. Nếu khu vực lắp đặt bị giới hạn chiều cao, có thể cân nhắc cấu hình ty chìm.

Cách lựa chọn Van cổng  Unik

Khi lựa chọn Van cổng  Unik, trước hết cần xác định DN, PN/Class, loại lưu chất, áp suất và nhiệt độ làm việc. Sau đó lựa chọn vật liệu thân, cánh, seat và các bộ phận làm kín phù hợp.

Đối với van mặt bích, cần kiểm tra tiêu chuẩn kết nối như JIS, DIN/EN hoặc ANSI/ASME. Không nên chỉ dựa vào DN vì hai van cùng DN nhưng khác tiêu chuẩn mặt bích có thể không lắp được vào cùng một đường ống.

Nếu sử dụng cho PCCC, cần xác định rõ có yêu cầu công tắc giám sát hay không. Nếu có, cần kiểm tra loại công tắc, cách đấu nối và khả năng tương thích với hệ thống giám sát PCCC.

Giá Van cổng  Unik

Giá Van cổng  Unik phụ thuộc vào kích thước, cấp áp suất, vật liệu, kiểu kết nối, cấu hình ty, công tắc giám sát và số lượng mua.

Van DN50 sẽ có mức giá khác DN100 hoặc DN150. Van có công tắc giám sát cũng có giá cao hơn cấu hình thông thường do có thêm thiết bị và cơ cấu giám sát.

Để nhận báo giá chính xác, nên cung cấp đầy đủ DN + PN/Class + vật liệu + kiểu ty + tiêu chuẩn kết nối + có/không có tín hiệu + số lượng. Đây là những thông tin quan trọng hơn việc chỉ yêu cầu "báo giá Van cổng  Unik".

FAQ về Van cổng Unik

Van cổng Unik dùng để làm gì?

Van cổng Unik được sử dụng để đóng, mở hoặc cô lập dòng lưu chất trên đường ống. Tùy model và vật liệu, van có thể được sử dụng trong hệ thống cấp nước, PCCC, xử lý nước và một số ứng dụng công nghiệp.

Van cổng Unik có dùng cho PCCC không?

Có thể, nếu đúng model đáp ứng tiêu chuẩn và yêu cầu kỹ thuật của hệ thống PCCC. Khi sử dụng cho PCCC cần kiểm tra chứng nhận, cấp áp suất, vật liệu và cấu hình công tắc giám sát nếu công trình yêu cầu.

Van cổng Unik có công tắc giám sát không?

Có thể có tùy model. Van cổng có công tắc giám sát được sử dụng để phát hiện trạng thái van thay đổi khỏi vị trí yêu cầu và truyền tín hiệu về hệ thống giám sát. Cần kiểm tra catalogue hoặc thông số kỹ thuật của đúng model để xác định cấu hình.

Van cổng  Unik là ty nổi hay ty chìm?

Tùy model. Van cổng có thể được thiết kế dạng ty nổi hoặc ty chìm. Ty nổi phù hợp khi cần quan sát trạng thái bằng vị trí trục, còn ty chìm có ưu điểm về tiết kiệm chiều cao lắp đặt.

Van cổng  Unik DN100 là bao nhiêu inch?

DN100 tương đương khoảng 4 inch. Tuy nhiên, khi mua van DN100 cần xác định thêm PN/Class, tiêu chuẩn mặt bích, chiều dài van và vật liệu để lựa chọn đúng sản phẩm.

Van cổng  Unik PN16 có chịu được 16 bar không?

PN16 là cấp áp suất danh nghĩa, nhưng áp suất làm việc thực tế không phải lúc nào cũng cố định ở 16 bar. Cần xem pressure-temperature rating và tài liệu kỹ thuật của đúng model, đặc biệt khi nhiệt độ lưu chất cao.

Van cổng  Unik có điều tiết nước được không?

Không nên dùng van cổng để điều tiết lưu lượng thường xuyên. Van được thiết kế chủ yếu để đóng hoặc mở hoàn toàn. Nếu hệ thống cần điều chỉnh lưu lượng, nên lựa chọn loại van chuyên dụng cho chức năng điều tiết.

Kết luận

Van cổng Unik là dòng van dùng để đóng mở và cô lập dòng lưu chất trên đường ống, có thể được lựa chọn cho các hệ thống cấp nước, PCCC và đường ống kỹ thuật tùy theo model.

Khi lựa chọn, không nên chỉ dựa vào thương hiệu hoặc kích thước DN. Cần xác định đầy đủ DN, PN/Class, vật liệu, kiểu ty, tiêu chuẩn kết nối, loại lưu chất và yêu cầu công tắc giám sát. Đặc biệt với ứng dụng PCCC, cần kiểm tra đúng model và chứng nhận để bảo đảm van phù hợp với yêu cầu của công trình Van cổng Unik.
