Van nước đóng mở bằng điện là gì? Cấu tạo, nguyên lý và ứng dụng

Van nước đóng mở bằng điện là thiết bị sử dụng nguồn điện để điều khiển quá trình đóng hoặc mở dòng nước trong đường ống. Thay vì phải vận hành bằng tay, van có thể nhận tín hiệu từ công tắc, bộ điều khiển, PLC, cảm biến hoặc hệ thống tự động hóa để thực hiện đóng mở theo yêu cầu.

Loại van này được sử dụng ngày càng phổ biến trong hệ thống cấp nước, tưới cây tự động, xử lý nước, HVAC, PCCC, sản xuất công nghiệp và các hệ thống quản lý tòa nhà. Tùy vào thiết kế, van có thể hoạt động theo kiểu đóng mở hoàn toàn hoặc điều khiển theo nhiều vị trí để điều chỉnh lưu lượng.

Trên thị trường hiện nay, van nước đóng mở bằng  điện chủ yếu gồm van điện từ và van điều khiển bằng bộ truyền động điện. Hai loại này đều sử dụng điện nhưng nguyên lý hoạt động, thời gian đóng mở và phạm vi ứng dụng có sự khác biệt rõ rệt.

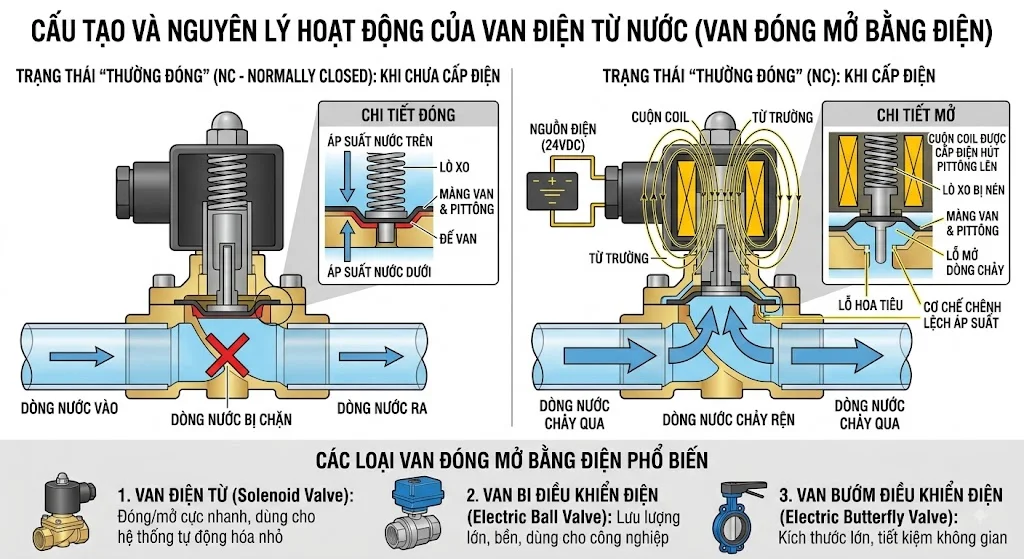

Van nước đóng mở bằng  điện là gì?

Van nước đóng mở bằng  điện là tên gọi chung cho các loại van sử dụng năng lượng điện để điều khiển dòng nước. Khi nhận được tín hiệu điều khiển, cơ cấu điện sẽ tác động lên bộ phận đóng mở bên trong van để cho phép hoặc ngăn dòng nước đi qua.

Một số loại sử dụng cuộn coil điện từ để đóng mở nhanh, trong khi các loại khác sử dụng electric actuator để xoay bi hoặc đĩa van. Việc lựa chọn loại nào phụ thuộc vào kích thước đường ống, lưu lượng, áp suất, tần suất đóng mở và yêu cầu điều khiển của hệ thống.

Van có thể được điều khiển trực tiếp bằng công tắc hoặc tích hợp với hệ thống tự động hóa. Nhờ đó, người vận hành có thể điều khiển dòng nước từ xa và giảm đáng kể nhu cầu thao tác thủ công.

Cấu tạo của van nước đóng mở bằng  điện

Thân van

Thân van là bộ phận tiếp xúc trực tiếp với dòng nước và chịu áp lực của hệ thống. Vật liệu thân van phổ biến gồm đồng, inox, gang, gang cầu, nhựa hoặc thép tùy kích thước và môi trường sử dụng.

Đối với nước sạch, van đồng hoặc inox thường được sử dụng ở các đường ống nhỏ, trong khi van gang hoặc gang cầu thường xuất hiện ở các hệ thống có đường kính lớn hơn. Việc lựa chọn vật liệu cần dựa trên áp suất, nhiệt độ và chất lượng nguồn nước.

Bộ truyền động điện

Bộ truyền động điện là bộ phận biến đổi tín hiệu điện thành chuyển động cơ học để điều khiển van. Với van bi điện hoặc van bướm điện, actuator thường sử dụng động cơ điện kết hợp với hệ thống bánh răng để tạo mô-men xoắn.

Tùy loại actuator, van có thể được thiết kế để đóng mở hoàn toàn hoặc điều khiển theo góc mở. Một số bộ truyền động còn được tích hợp công tắc hành trình để xác định chính xác vị trí đóng và mở của van.

Cơ cấu đóng mở

Cơ cấu đóng mở có thể là viên bi, đĩa van, cửa van hoặc piston tùy theo loại van. Bộ phận này trực tiếp kiểm soát tiết diện dòng nước khi nhận chuyển động từ cơ cấu điện.

Đối với van bi điện, viên bi xoay khoảng 90° để đóng hoặc mở. Với van bướm điện, đĩa van cũng xoay quanh trục để thay đổi tiết diện dòng chảy.

Bộ điều khiển

Một số van nước đóng mở bằng  điện có bộ điều khiển tích hợp hoặc có thể kết nối với bộ điều khiển bên ngoài. Bộ điều khiển nhận tín hiệu từ PLC, công tắc, cảm biến hoặc hệ thống quản lý trung tâm rồi gửi lệnh đến actuator.

Các hệ thống hiện đại còn có thể điều khiển van thông qua tín hiệu 4–20 mA, 0–10 V hoặc các giao thức điều khiển khác tùy loại actuator.

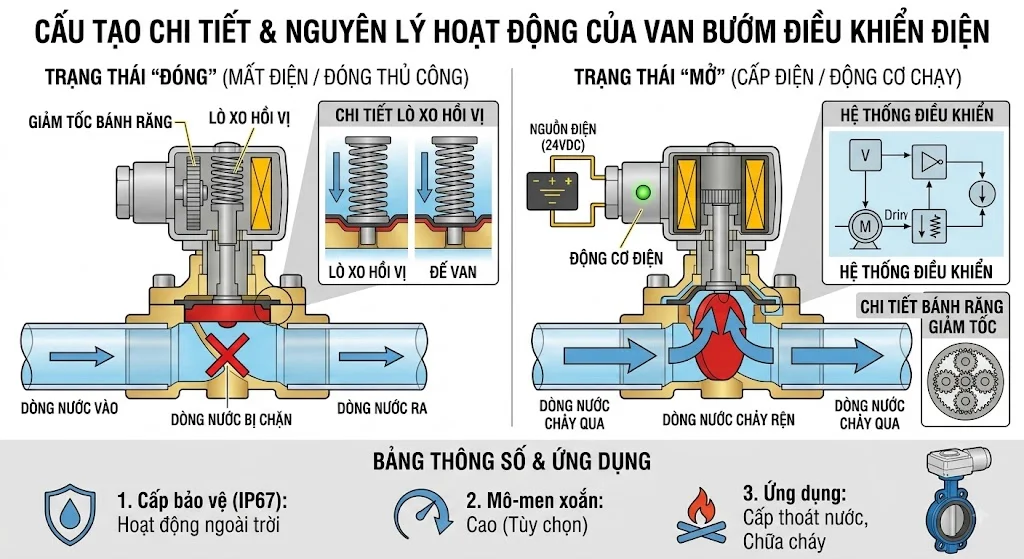

Cấu tạo của van nước đóng mở bằng  điện

Nguyên lý hoạt động của van nước đóng mở bằng  điện

Khi hệ thống cấp tín hiệu điện đến van, bộ phận điều khiển sẽ kích hoạt cơ cấu đóng mở. Tùy loại van, tín hiệu điện có thể làm cuộn coil hút lõi van hoặc làm động cơ điện quay actuator.

Đối với van điện từ, khi coil được cấp điện, từ trường sinh ra sẽ tác động lên lõi van và làm thay đổi trạng thái đóng mở. Khi ngắt điện, van sẽ trở về trạng thái ban đầu hoặc duy trì trạng thái tùy thiết kế.

Đối với van bi điện hoặc van bướm điện, động cơ sẽ quay hộp số và tạo mô-men xoắn để đưa van từ trạng thái đóng sang mở hoặc ngược lại. Khi đạt đến vị trí cuối hành trình, công tắc hành trình sẽ ngắt động cơ để tránh tiếp tục hoạt động.

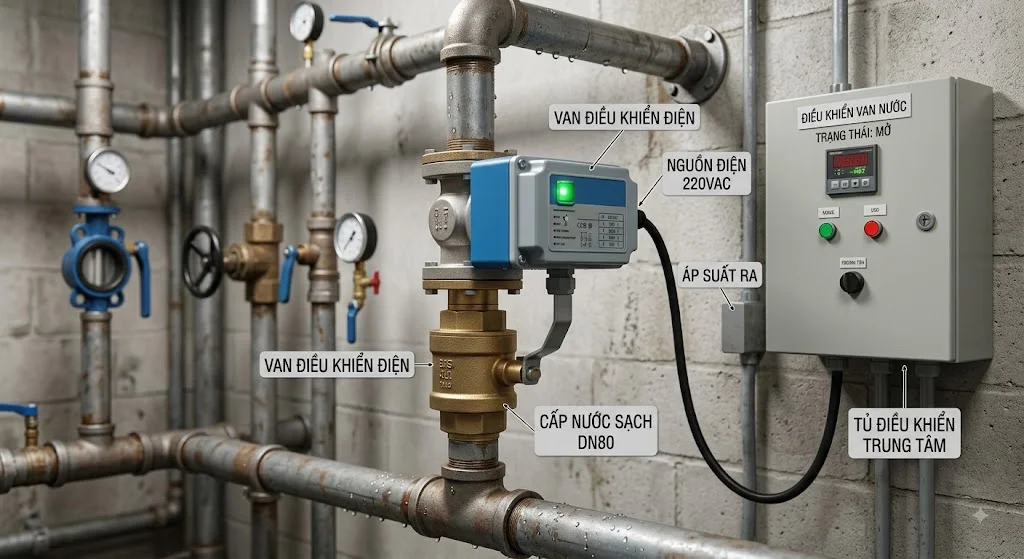

Các loại van nước đóng mở bằng  điện phổ biến

Van điện từ nước

Van điện từ nước là loại van sử dụng cuộn coil để điều khiển dòng nước. Đây là loại phổ biến trong các hệ thống cần đóng mở nhanh và có kích thước đường ống nhỏ hoặc trung bình.

Van có thể được thiết kế dạng thường đóng hoặc thường mở. Loại thường đóng sẽ đóng khi không có điện và mở khi cấp điện, trong khi loại thường mở hoạt động theo trạng thái ngược lại.

Van bi điện

Van bi điện sử dụng bộ truyền động điện để xoay viên bi đóng hoặc mở dòng nước. Van có ưu điểm là khả năng làm kín tốt, tổn thất áp suất thấp và có thể sử dụng cho nhiều kích thước đường ống.

Van bi điện thường được lựa chọn cho hệ thống cấp nước tự động, tưới cây, HVAC và các dây chuyền sản xuất cần điều khiển từ xa.

Van bướm điện

Van bướm điện sử dụng actuator điện để xoay đĩa van. Thiết kế này đặc biệt phù hợp với các đường ống có kích thước lớn vì van có trọng lượng và kích thước tương đối nhỏ so với một số loại van khác.

Van bướm điện thường được sử dụng trong hệ thống cấp nước, xử lý nước, HVAC, PCCC và các hệ thống công nghiệp.

Van cổng điều khiển điện

Van cổng có thể được trang bị bộ truyền động điện để tự động nâng hoặc hạ cửa van. Loại này phù hợp với các hệ thống cần cô lập đường ống lớn và không yêu cầu đóng mở quá nhanh.

So với van bi điện hoặc van bướm điện, van cổng điện thường có thời gian đóng mở lâu hơn nhưng phù hợp với các ứng dụng yêu cầu khả năng đóng kín và tổn thất áp suất thấp khi mở hoàn toàn.

Thông số kỹ thuật của van nước đóng mở bằng  điện

Thông số thực tế cần được kiểm tra theo model cụ thể. Đặc biệt, cần xác định đúng điện áp trước khi cấp nguồn cho actuator hoặc coil để tránh gây hư hỏng thiết bị.

Ưu điểm của van nước đóng mở bằng  điện

Ưu điểm lớn nhất của van nước đóng mở bằng  điện là khả năng tự động hóa quá trình kiểm soát dòng nước. Người vận hành không cần trực tiếp đến vị trí van mà có thể điều khiển từ tủ điện, phòng điều khiển hoặc hệ thống tự động hóa.

Van cũng có thể kết hợp với cảm biến áp suất, cảm biến mức nước, cảm biến lưu lượng hoặc hệ thống PLC. Nhờ đó, van có thể tự động đóng hoặc mở dựa trên trạng thái thực tế của hệ thống thay vì chỉ hoạt động theo thao tác thủ công.

Ngoài ra, van điện có nhiều kích thước và kiểu kết nối khác nhau, phù hợp với cả hệ thống dân dụng và công nghiệp. Khi lựa chọn đúng loại actuator và van, thiết bị có thể vận hành ổn định với tần suất đóng mở cao.

Ứng dụng của van nước đóng mở bằng  điện

Van nước đóng mở bằng  điện được sử dụng rộng rãi trong hệ thống cấp nước tự động. Van có thể kiểm soát nguồn nước cho từng khu vực, đóng nước khi bồn đầy hoặc mở nước khi hệ thống cần bổ sung.

Trong hệ thống tưới tự động, van có thể nhận tín hiệu từ bộ hẹn giờ hoặc bộ điều khiển trung tâm để cấp nước cho từng khu vực theo lịch. Khi kết hợp với cảm biến độ ẩm đất hoặc cảm biến mưa, hệ thống còn có thể tự động điều chỉnh lịch tưới.

Trong công nghiệp, van được sử dụng trong hệ thống xử lý nước, dây chuyền sản xuất, HVAC, làm mát và nhiều hệ thống điều khiển lưu chất. Đối với các ứng dụng PCCC, cần lựa chọn loại van và actuator đáp ứng đúng tiêu chuẩn, yêu cầu thiết kế và chứng nhận của hệ thống.

Cách lựa chọn van nước đóng mở bằng  điện

Khi lựa chọn van nước đóng mở bằng  điện, trước tiên cần xác định kích thước đường ống, loại kết nối và lưu lượng cần kiểm soát. Đối với đường ống nhỏ, van điện từ hoặc van bi điện thường là lựa chọn phổ biến, trong khi đường kính lớn có thể sử dụng van bướm điện hoặc van cổng điện.

Tiếp theo cần xác định áp suất và nhiệt độ của nước. Van phải có cấp áp suất phù hợp với hệ thống, đồng thời vật liệu gioăng và thân van phải chịu được điều kiện làm việc thực tế.

Cuối cùng cần xác định điện áp và phương thức điều khiển. Nếu hệ thống sử dụng PLC, cần kiểm tra tín hiệu điều khiển và phản hồi vị trí của actuator để bảo đảm van có thể tích hợp chính xác với hệ thống tự động hóa.

FAQ – Câu hỏi thường gặp về van nước đóng mở bằng điện

Van nước đóng mở bằng  điện hoạt động như thế nào?

Van sử dụng tín hiệu điện để kích hoạt cơ cấu đóng mở dòng nước. Tùy loại van, cơ cấu này có thể là coil điện từ hoặc động cơ điện kết hợp với hộp số để xoay viên bi, đĩa van hoặc nâng hạ cửa van.

Van nước đóng mở bằng điện có những loại nào?

Các loại phổ biến gồm van điện từ, van bi điện, van bướm điện và van cổng điều khiển điện. Van điện từ thường phù hợp với nhu cầu đóng mở nhanh, trong khi van bi điện và van bướm điện phù hợp với nhiều hệ thống tự động hóa có kích thước đường ống khác nhau.

Van nước đóng mở bằng điện có điều khiển từ xa được không?

Có. Van có thể kết nối với tủ điều khiển, PLC, cảm biến hoặc hệ thống quản lý trung tâm để thực hiện đóng mở từ xa. Với hệ thống IoT hoặc nhà thông minh, van còn có thể được điều khiển thông qua ứng dụng nếu được trang bị bộ điều khiển tương thích.

Van nước đóng mở bằng điện mất điện thì sao?

Điều này phụ thuộc vào loại van và actuator được sử dụng. Một số van giữ nguyên trạng thái trước khi mất điện, trong khi các loại có chức năng fail-safe có thể tự động trở về vị trí đóng hoặc mở khi nguồn điện bị mất.

Van nước đóng mở bằng điện có tốn điện không?

Mức tiêu thụ điện phụ thuộc vào loại van và actuator. Van bi điện và van bướm điện thường chỉ tiêu thụ điện đáng kể trong quá trình động cơ thực hiện đóng hoặc mở, trong khi một số van điện từ cần duy trì nguồn điện cho coil để giữ trạng thái mở.

Kết luận

Van nước đóng mở bằng điện là giải pháp hiệu quả để tự động hóa việc kiểm soát dòng nước trong các hệ thống dân dụng và công nghiệp. Với nhiều lựa chọn như van điện từ, van bi điện, van bướm điện và van cổng điện, thiết bị có thể đáp ứng từ nhu cầu đóng mở đơn giản đến các hệ thống điều khiển bằng PLC và tự động hóa phức tạp. Khi lựa chọn van, cần xác định chính xác kích thước, vật liệu, áp suất, nhiệt độ, điện áp và phương thức điều khiển để bảo đảm van hoạt động ổn định, an toàn và phù hợp với hệ thống Van nước đóng mở bằng điện.
