Van cổng đồng là gì? Cấu tạo, thông số và ứng dụng

Van cổng đồng là loại van cổng được chế tạo chủ yếu từ đồng hoặc hợp kim đồng, sử dụng để đóng mở và cô lập dòng lưu chất trong đường ống. Với kích thước nhỏ gọn, khả năng chống ăn mòn tốt trong môi trường nước và thiết kế vận hành đơn giản, Van cổng  đồng được sử dụng phổ biến trong hệ thống cấp nước dân dụng, đường ống gia đình, hệ thống kỹ thuật tòa nhà, HVAC và một số ứng dụng công nghiệp.

Khác với van bi đồng, van cổng sử dụng một cửa van chuyển động lên xuống để mở hoặc đóng đường ống. Khi mở hoàn toàn, cửa van được nâng ra khỏi đường dòng nên tổn thất áp suất tương đối thấp. Khi đóng, cửa van hạ xuống và tạo thành một lớp chắn ngăn dòng nước.

Van cổng  đồng thường có các kích thước nhỏ như DN15, DN20, DN25, DN32, DN40, DN50, tương đương khoảng 1/2 inch đến 2 inch. Tùy sản phẩm, van có thể sử dụng kết nối ren trong, ren ngoài hoặc các cấu hình kết nối khác.

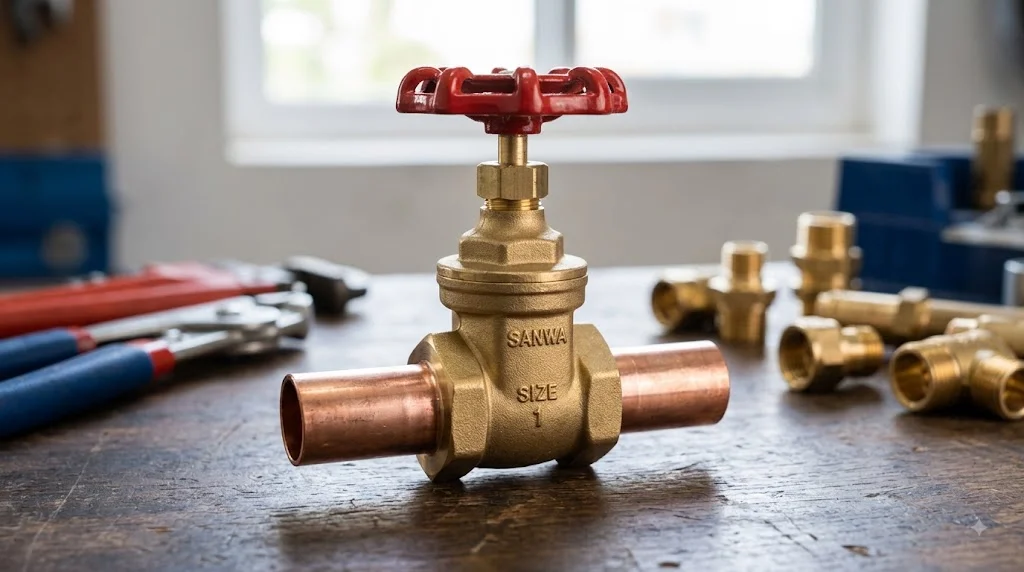

Van cổng  đồng có đặc điểm gì?

Đặc điểm nổi bật của Van cổng  đồng là vật liệu thân van bằng đồng hoặc hợp kim đồng, giúp sản phẩm có khả năng chống ăn mòn tương đối tốt trong môi trường nước. Vật liệu này cũng thuận tiện cho việc gia công các kích thước nhỏ và thường được sử dụng trong hệ thống đường ống dân dụng.

Van cổng  đồng thường được vận hành bằng tay quay hoặc vô lăng nhỏ. Khi xoay tay quay, trục van truyền chuyển động đến cửa van để nâng hoặc hạ cửa.

So với van bi, van cổng cần nhiều vòng quay hơn để chuyển từ trạng thái đóng sang mở hoàn toàn. Tuy nhiên, khi mở hoàn toàn, cửa van không nằm chắn đáng kể trong đường dòng nên phù hợp với các tuyến ống cần khả năng lưu thông tốt.

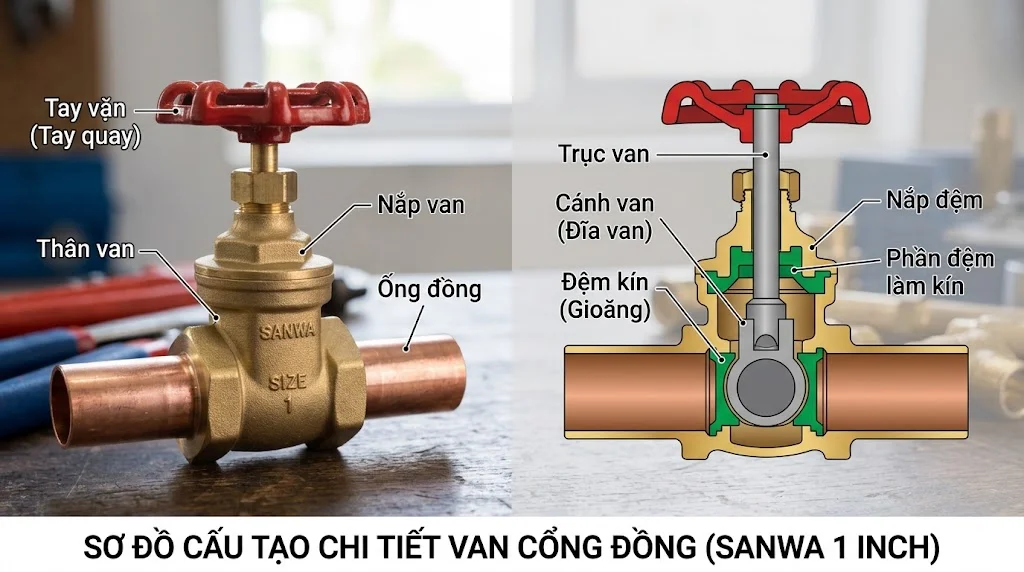

Cấu tạo Van cổng  đồng

Thân van

Thân van là bộ phận bao quanh cửa van và chịu áp lực của lưu chất trong đường ống. Với Van cổng  đồng, thân thường được chế tạo từ đồng thau hoặc hợp kim đồng tùy từng nhà sản xuất.

Thân van có các đầu kết nối với đường ống, phổ biến nhất là kết nối ren đối với các kích thước nhỏ. Bên trong thân được gia công các bề mặt dẫn hướng và làm kín để cửa van có thể chuyển động chính xác.

Khi lựa chọn van, cần kiểm tra vật liệu thực tế thay vì chỉ dựa vào tên gọi “van đồng”. Một số sản phẩm có thể sử dụng đồng thau cho thân nhưng các bộ phận bên trong lại sử dụng vật liệu khác.

Cửa van

Cửa van là bộ phận trực tiếp thực hiện việc đóng hoặc mở dòng chảy. Khi xoay tay quay theo chiều mở, cửa van được nâng lên; khi đóng, cửa van hạ xuống và tiếp xúc với bề mặt làm kín.

Cấu tạo cửa van có thể khác nhau tùy model. Với các dòng Van cổng  đồng dùng cho nước, cửa thường được thiết kế dạng nêm hoặc cấu hình tương tự để tạo độ kín khi đóng.

Bề mặt cửa cần được gia công chính xác để giảm nguy cơ rò rỉ. Nếu có cặn bẩn hoặc dị vật mắc giữa cửa và Seat, van có thể không đóng kín hoàn toàn.

Trục van

Trục van truyền chuyển động từ tay quay đến cửa van. Khi người dùng xoay tay quay, trục truyền lực để nâng hoặc hạ cửa.

Tùy thiết kế, Van cổng  đồng có thể sử dụng cấu hình ty chìm hoặc kiểu trục khác. Với các dòng van kích thước nhỏ, cơ cấu trục thường được thiết kế đơn giản để giảm kích thước tổng thể và chi phí sản xuất.

Trục cần có khả năng chống ăn mòn phù hợp với môi trường làm việc, đặc biệt khi thường xuyên tiếp xúc với nước.

Tay quay

Tay quay là bộ phận giúp người dùng điều khiển van thủ công. Người vận hành xoay tay quay theo chiều mở hoặc đóng để điều chỉnh vị trí cửa van.

Không giống van bi thường chỉ cần xoay tay gạt khoảng 90 độ, van cổng cần nhiều vòng quay để cửa van di chuyển hết hành trình. Vì vậy, van cổng phù hợp hơn với chức năng đóng mở cô lập tuyến ống thay vì đóng mở nhanh.

Bộ phận làm kín

Các bộ phận làm kín có nhiệm vụ hạn chế rò rỉ giữa cửa van và thân van cũng như rò rỉ qua khu vực trục.

Vật liệu gioăng có thể khác nhau tùy model. Với hệ thống nước, cần lựa chọn vật liệu phù hợp với nhiệt độ và chất lượng nước. Nếu sử dụng van cho nước nóng hoặc lưu chất khác nước thông thường, cần kiểm tra giới hạn nhiệt độ của gioăng trước khi lắp đặt.

Nguyên lý hoạt động của Van cổng  đồng

Van cổng  đồng hoạt động dựa trên chuyển động lên xuống của cửa van.

Khi mở van, người vận hành xoay tay quay theo chiều mở. Trục van chuyển động và nâng cửa lên khỏi đường dòng. Khi cửa được nâng hoàn toàn, dòng nước có thể đi qua van với tiết diện tương đối lớn.

Khi đóng van, tay quay được xoay theo chiều ngược lại. Cửa van hạ xuống và tiếp xúc với Seat, tạo thành lớp chắn ngăn dòng lưu chất.

Do cấu tạo này, Van cổng  đồng chủ yếu dùng để đóng hoặc mở hoàn toàn, không thích hợp để điều tiết lưu lượng trong thời gian dài.

Van cổng  đồng khác van bi đồng như thế nào?

Nếu cần đóng mở nhanh đường ống, van bi đồng thường thuận tiện hơn. Nếu cần một van đóng mở để cô lập tuyến ống và ưu tiên khả năng lưu thông khi mở hoàn toàn, van cổng có thể là lựa chọn phù hợp.

Các kích thước Van cổng  đồng phổ biến

Van cổng  đồng DN15

Van cổng  đồng DN15 tương đương khoảng 1/2 inch, thường được sử dụng trong đường ống nước dân dụng, thiết bị vệ sinh, hệ thống cấp nước nhỏ và các đường ống kỹ thuật có đường kính nhỏ.

Khi lựa chọn cần kiểm tra loại ren và kích thước thực tế của đầu nối để bảo đảm phù hợp với đường ống. Không nên chỉ dựa vào thông số DN vì tiêu chuẩn ren có thể khác nhau giữa các sản phẩm.

Van cổng  đồng DN20

Van cổng  đồng DN20 tương đương khoảng 3/4 inch. Đây là kích thước thường xuất hiện trong hệ thống cấp nước gia đình và các đường ống nhánh.

Van có thể được dùng để cô lập một thiết bị hoặc một nhánh đường ống khi cần bảo trì, sửa chữa.

Van cổng  đồng DN25

Van cổng  đồng DN25 tương đương khoảng 1 inch, phù hợp với nhiều hệ thống cấp nước dân dụng và đường ống kỹ thuật nhỏ.

Khi lắp đặt cần kiểm tra áp suất làm việc tối đa của van, đặc biệt nếu sử dụng trong hệ thống có bơm tăng áp hoặc áp suất dao động.

Van cổng  đồng DN40 – DN50

Van cổng  đồng DN40 và DN50 thường được sử dụng trên các tuyến ống có lưu lượng lớn hơn trong hệ thống dân dụng, tòa nhà và một số ứng dụng công nghiệp nhẹ.

Ở kích thước lớn hơn, cần quan tâm đến không gian lắp đặt, mô-men vận hành và khả năng chịu áp lực của van. Với những hệ thống có áp suất cao, nên lựa chọn sản phẩm có thông số kỹ thuật rõ ràng từ nhà sản xuất.

Thông số kỹ thuật Van cổng  đồng

Thông số thực tế cần được kiểm tra theo catalogue của từng sản phẩm. Đặc biệt cần xác định áp suất làm việc, tiêu chuẩn ren, vật liệu thân và giới hạn nhiệt độ trước khi mua.

Ưu điểm của Van cổng  đồng

Khả năng chống ăn mòn tốt trong môi trường nước

Đồng thau có khả năng chống ăn mòn tương đối tốt trong nhiều ứng dụng nước, giúp van phù hợp với hệ thống cấp nước dân dụng và các môi trường có độ ẩm cao.

Tuy nhiên, khả năng chống ăn mòn phụ thuộc vào thành phần hợp kim và chất lượng nước. Không nên sử dụng mọi loại van đồng cho môi trường hóa chất hoặc nước có tính ăn mòn đặc biệt nếu chưa kiểm tra khả năng tương thích vật liệu.

Thiết kế đơn giản, dễ vận hành

Van sử dụng cơ cấu tay quay và cửa van nên nguyên lý hoạt động tương đối đơn giản. Người sử dụng có thể đóng hoặc mở van thủ công mà không cần nguồn điện hay khí nén.

Cấu tạo cơ khí đơn giản cũng giúp việc kiểm tra và bảo trì thuận tiện hơn trong nhiều ứng dụng dân dụng.

Tổn thất áp suất thấp khi mở hoàn toàn

Khi van mở hoàn toàn, cửa van được nâng lên khỏi đường dòng, giúp dòng nước đi qua với tiết diện lớn.

Đây là ưu điểm khiến van cổng phù hợp với các tuyến ống cần khả năng lưu thông tốt và chỉ yêu cầu đóng hoặc mở khi cần cô lập hệ thống.

Hạn chế của Van cổng  đồng

Không phù hợp để đóng mở nhanh

Van cổng cần nhiều vòng quay để cửa van di chuyển hết hành trình. Nếu hệ thống cần đóng mở nhanh, van bi hoặc van bướm thường phù hợp hơn.

Không nên dùng để điều tiết lưu lượng

Van cổng không được thiết kế để duy trì trạng thái mở một phần trong thời gian dài. Dòng chảy qua cửa van khi chỉ mở một phần có thể tạo ra nhiễu động và ảnh hưởng đến bề mặt làm kín.

Giới hạn về kích thước và áp suất

Van cổng  đồng phổ biến ở kích thước nhỏ và trung bình. Với các đường ống rất lớn hoặc áp suất cao, van gang, gang cầu, thép hoặc inox thường được lựa chọn tùy theo yêu cầu hệ thống.

Van cổng đồng dùng cho nước nóng được không?

Có thể, nhưng phải kiểm tra thông số nhiệt độ của đúng model. Không phải mọi Van cổng  đồng đều thích hợp với nước nóng.

Ngoài vật liệu thân, cần kiểm tra gioăng và các bộ phận làm kín vì chúng có thể có giới hạn nhiệt độ khác nhau. Nếu sử dụng cho hệ thống nước nóng, HVAC hoặc nước có nhiệt độ cao, nên lựa chọn van được nhà sản xuất công bố rõ phạm vi nhiệt độ làm việc.

Van cổng đồng có dùng cho PCCC được không?

Van cổng  đồng kích thước nhỏ có thể xuất hiện trong một số hệ thống kỹ thuật liên quan đến nước, nhưng không nên mặc định Van cổng  đồng thông thường là van PCCC.

Đối với hệ thống chữa cháy, van phải đáp ứng tiêu chuẩn và yêu cầu của thiết kế. Những vị trí yêu cầu chứng nhận chuyên dụng có thể cần van gang, gang cầu hoặc loại van có chứng nhận PCCC phù hợp.

Nếu hồ sơ yêu cầu UL/FM hoặc tiêu chuẩn cụ thể, cần kiểm tra chứng nhận của đúng model thay vì chỉ căn cứ vào vật liệu đồng.

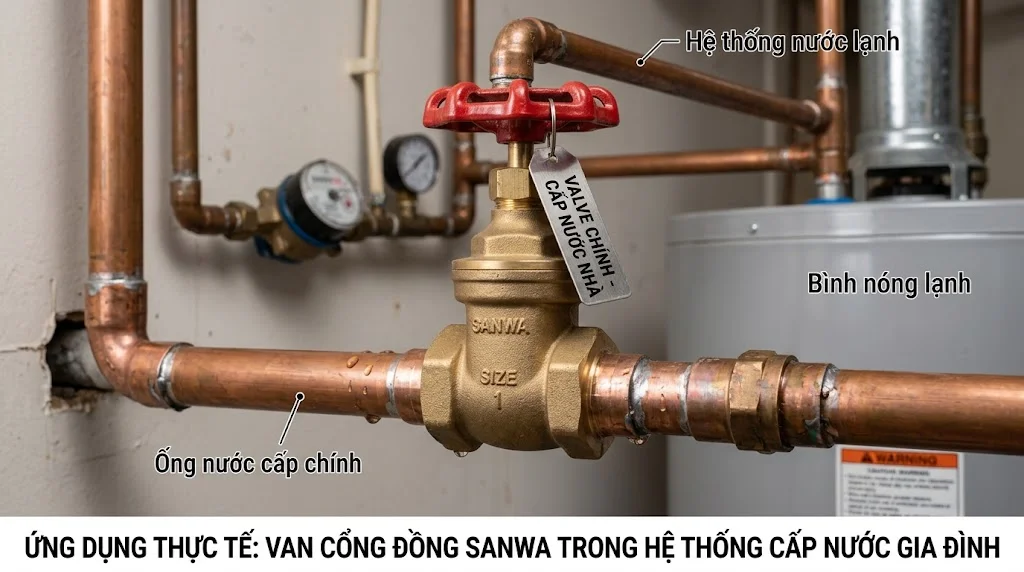

Ứng dụng của Van cổng đồng

Van cổng  đồng thường được sử dụng trong hệ thống cấp nước dân dụng, đường ống nhà ở, chung cư, tòa nhà, hệ thống HVAC và một số ứng dụng công nghiệp nhẹ.

Trong gia đình, van có thể được lắp trên đường cấp nước chính hoặc từng nhánh để cô lập khu vực khi sửa chữa. Khi cần bảo trì vòi nước, bình nóng lạnh hoặc thiết bị vệ sinh, việc đóng van tại nhánh giúp hạn chế phải ngắt toàn bộ hệ thống.

Trong các hệ thống kỹ thuật, van có thể được sử dụng để cô lập đường ống trước thiết bị, máy bơm hoặc một khu vực nhất định.

Cách lựa chọn Van cổng đồng

Khi lựa chọn Van cổng  đồng, trước tiên cần xác định kích thước đường ống như DN15, DN20, DN25, DN32, DN40 hoặc DN50.

Tiếp theo cần kiểm tra kiểu kết nối và tiêu chuẩn ren. Đây là yếu tố quan trọng vì van có thể không lắp được với đường ống nếu khác tiêu chuẩn ren hoặc kích thước.

Sau đó cần xác định áp suất và nhiệt độ làm việc. Với hệ thống có bơm tăng áp hoặc áp suất cao, nên chọn van có thông số chịu áp phù hợp thay vì chỉ lựa chọn theo giá thành.

Cuối cùng, cần kiểm tra vật liệu thân, trục, cửa van và gioăng. Nếu dùng cho nước nóng hoặc môi trường đặc biệt, khả năng chịu nhiệt và chống ăn mòn của từng bộ phận phải được xem xét.

FAQ về Van cổng đồng

Van cổng đồng là gì?

Van cổng đồng là loại van dùng cửa van chuyển động lên xuống để đóng hoặc mở dòng lưu chất, trong đó thân van được chế tạo chủ yếu từ đồng hoặc hợp kim đồng. Van thường được vận hành bằng tay quay và được sử dụng nhiều trong hệ thống cấp nước dân dụng, đường ống kỹ thuật và một số ứng dụng công nghiệp nhẹ. Khi mở hoàn toàn, cửa van được nâng lên khỏi đường dòng giúp dòng nước đi qua tương đối thuận lợi. Khi đóng, cửa van hạ xuống và tiếp xúc với bề mặt làm kín để ngăn dòng nước. So với van bi đồng, van cổng cần nhiều vòng quay hơn nhưng phù hợp với chức năng cô lập đường ống.

Van cổng đồng có tốt không?

Van cổng đồng có nhiều ưu điểm trong các hệ thống nước quy mô nhỏ và vừa, đặc biệt nhờ khả năng chống ăn mòn tương đối tốt, cấu tạo đơn giản và dễ vận hành. Đồng thau cũng là vật liệu thuận tiện cho việc chế tạo các loại van ren kích thước nhỏ. Tuy nhiên, chất lượng thực tế phụ thuộc vào thành phần hợp kim, độ dày thân, chất lượng gia công, gioăng làm kín và tiêu chuẩn sản xuất. Vì vậy, không nên đánh giá van chỉ dựa vào việc sản phẩm được gọi là “van đồng”. Khi mua cần kiểm tra áp suất, nhiệt độ, vật liệu và thông số kỹ thuật của nhà sản xuất để bảo đảm phù hợp với hệ thống.

Van cổng đồng có dùng cho nước nóng được không?

Van cổng  đồng có thể dùng cho nước nóng nếu model được thiết kế và công bố phù hợp với nhiệt độ làm việc đó. Vật liệu đồng thau có khả năng làm việc trong nhiều hệ thống nước nóng, nhưng giới hạn thực tế còn phụ thuộc vào gioăng, Seat, trục và cấu tạo tổng thể của van. Đặc biệt, gioăng làm kín có thể bị suy giảm tính chất khi vượt quá nhiệt độ cho phép. Vì vậy, nếu lắp trên đường nước nóng, hệ thống HVAC hoặc đường ống có nhiệt độ cao, cần kiểm tra nhiệt độ làm việc tối đa trong catalogue của sản phẩm trước khi sử dụng.

Van cổng đồng có điều tiết lưu lượng được không?

Không nên sử dụng Van cổng  đồng để điều tiết lưu lượng thường xuyên. Van được thiết kế chủ yếu cho hai trạng thái đóng và mở. Khi cửa van chỉ mở một phần, dòng nước phải đi qua khoảng hở nhỏ và có thể tạo ra nhiễu động, rung động hoặc tác động không thuận lợi lên bề mặt làm kín. Việc sử dụng lâu dài theo cách này có thể làm giảm tuổi thọ van và khiến khả năng làm kín suy giảm. Nếu hệ thống cần điều chỉnh lưu lượng thường xuyên, nên lựa chọn van cầu, van bướm điều khiển hoặc loại van chuyên dụng cho điều tiết.

Van cổng đồng khác van bi đồng như thế nào?

Van cổng đồng sử dụng cửa van chuyển động lên xuống và thường cần nhiều vòng quay để đóng mở hoàn toàn, trong khi van bi đồng sử dụng một viên bi có lỗ xuyên tâm và thường chỉ cần xoay khoảng 90 độ. Vì vậy, van bi có ưu điểm về đóng mở nhanh và thuận tiện khi cần thao tác thường xuyên. Van cổng lại phù hợp với chức năng cô lập đường ống và khi mở hoàn toàn có đường dòng tương đối thông thoáng. Nếu đường ống cần đóng mở nhanh, van bi thường thuận tiện hơn; nếu cần một van để cô lập tuyến ống và không yêu cầu thao tác nhanh, Van cổng  đồng là một lựa chọn phù hợp.

Van cổng đồng có những kích thước nào?

Các kích thước Van cổng đồng phổ biến thường nằm trong khoảng DN15 đến DN50, tương đương khoảng 1/2 inch đến 2 inch. Một số nhà sản xuất có thể cung cấp kích thước lớn hơn tùy dòng sản phẩm. Khi lựa chọn cần phân biệt kích thước danh nghĩa DN với đường kính thực tế và đồng thời kiểm tra tiêu chuẩn ren. Ví dụ, van DN20 thường được gọi là van 3/4 inch, nhưng khả năng lắp đặt thực tế vẫn phụ thuộc vào loại ren và phụ kiện kết nối. Vì vậy, nên đối chiếu thông số của cả van và đường ống trước khi đặt mua.

Van cổng đồng có dùng cho PCCC không?

Không nên mặc định Van cổng  đồng thông thường có thể sử dụng cho mọi vị trí trong hệ thống PCCC. Hệ thống chữa cháy thường có yêu cầu cụ thể về loại van, cấp áp suất, tiêu chuẩn và chứng nhận. Một số vị trí có thể yêu cầu van chuyên dụng bằng gang hoặc gang cầu và có chứng nhận phù hợp. Nếu công trình yêu cầu UL/FM hoặc tiêu chuẩn PCCC cụ thể, cần kiểm tra đúng model và chứng nhận của sản phẩm. Việc lựa chọn van cho PCCC cần dựa trên hồ sơ thiết kế và yêu cầu nghiệm thu, không chỉ dựa vào vật liệu đồng hoặc kích thước đường ống.

Kết luận

Van cổng  đồng là lựa chọn phổ biến cho các đường ống nước dân dụng và hệ thống kỹ thuật kích thước nhỏ nhờ thiết kế đơn giản, dễ vận hành và khả năng chống ăn mòn tương đối tốt trong môi trường nước.

Khi lựa chọn cần quan tâm đến kích thước DN, tiêu chuẩn ren, áp suất, nhiệt độ, vật liệu thân và gioăng làm kín. Van phù hợp nhất với chức năng đóng mở và cô lập đường ống, không nên dùng để điều tiết lưu lượng liên tục.

Đối với nước nóng hoặc hệ thống PCCC, cần kiểm tra kỹ thông số và chứng nhận của đúng model van trước khi lắp đặt để bảo đảm an toàn và đáp ứng yêu cầu kỹ thuật của công trình Van cổng đồng.
