Van cổng DN80 là gì? Cấu tạo, kích thước, giá và ứng dụng

Van cổng DN80 là loại van cổng có kích thước danh nghĩa DN80, tương đương khoảng 3 inch. Van được sử dụng để đóng hoặc mở dòng nước và các loại lưu chất phù hợp trong hệ thống đường ống có kích thước trung bình.

Van cổng DN 80 hoạt động bằng cách nâng hoặc hạ cánh van theo phương vuông góc với hướng dòng chảy. Khi mở hoàn toàn, cánh van được nâng lên khỏi dòng chảy, giúp giảm mức độ cản trở và hạn chế tổn thất áp suất.

Đây là kích thước khá phổ biến trong hệ thống cấp nước, PCCC, HVAC, xử lý nước và đường ống công nghiệp. Van DN80 thường sử dụng kết nối mặt bích, đồng thời có nhiều lựa chọn về vật liệu như gang, gang cầu, inox và thép.

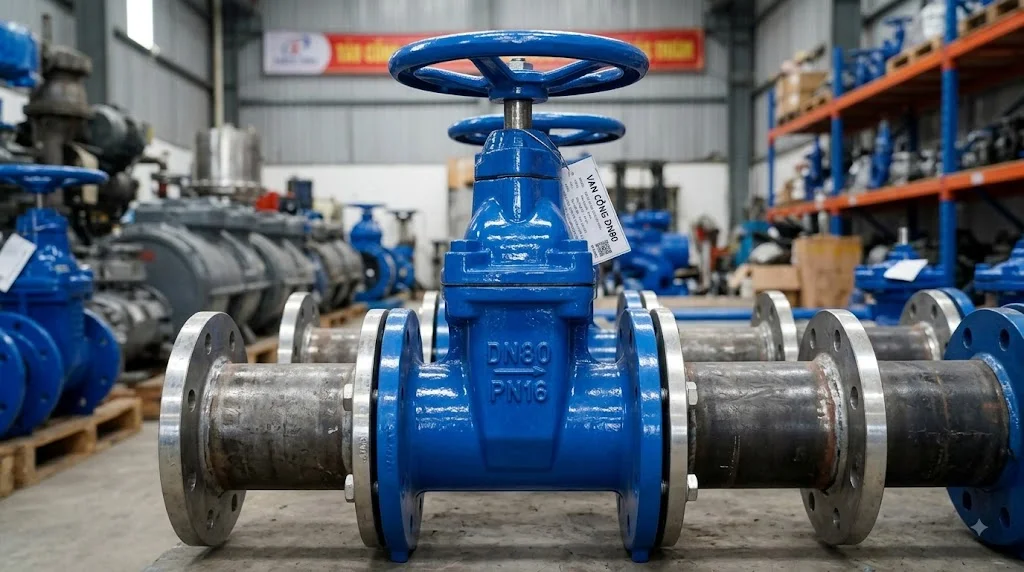

Van cổng DN 80 tương đương bao nhiêu inch?

DN80 tương đương 3 inch

Theo quy đổi kích thước danh nghĩa thông dụng, DN80 ≈ 3 inch. Đây là kích thước thường gặp trên các tuyến ống cấp nước và hệ thống kỹ thuật.

DN80 là kích thước danh nghĩa, do đó không nên hiểu rằng mọi đường kính đo trên van đều bằng 80 mm. Kích thước thực tế của thân van, đường kính trong và mặt bích phụ thuộc vào tiêu chuẩn chế tạo.

DN80 có phải phi 90 không?

Trong một số loại ống, DN80 có thể được gọi là phi 90 dựa trên đường kính ngoài của ống. Tuy nhiên, cách quy đổi này phụ thuộc vào loại ống và tiêu chuẩn sản xuất.

Vì vậy, khi lựa chọn van DN80 không nên chỉ dựa vào thông tin "phi 90". Cần xác định thêm DN, tiêu chuẩn kết nối và kích thước thực tế của hệ thống.

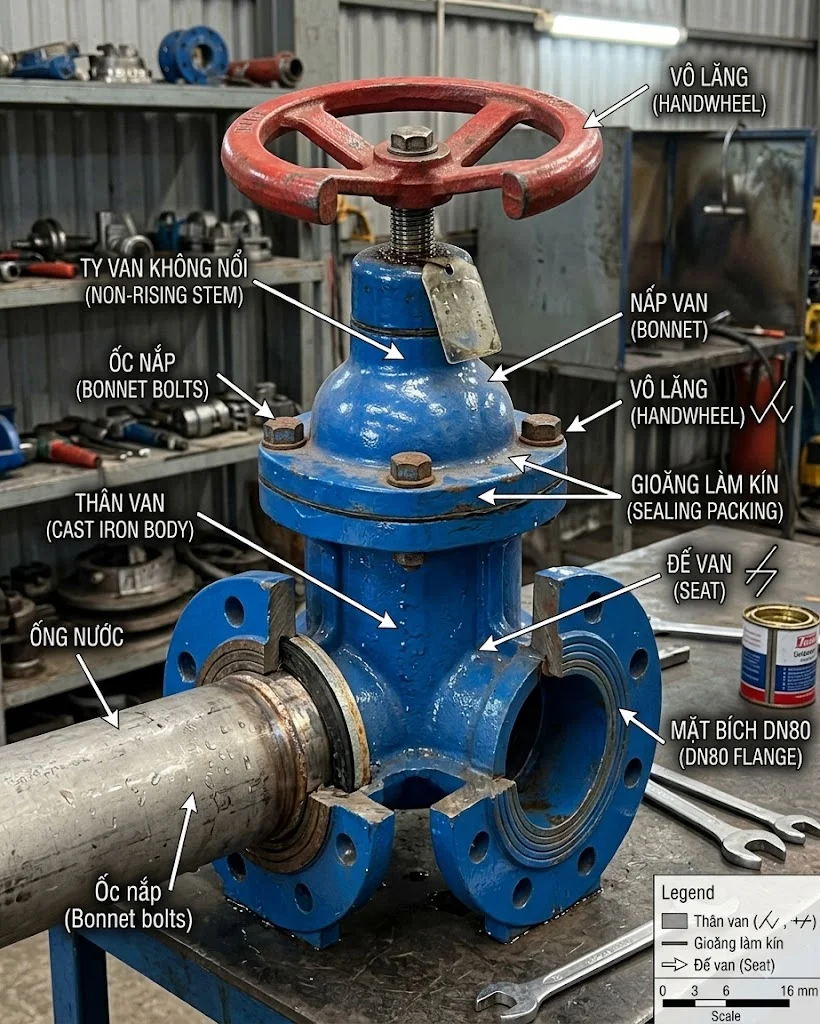

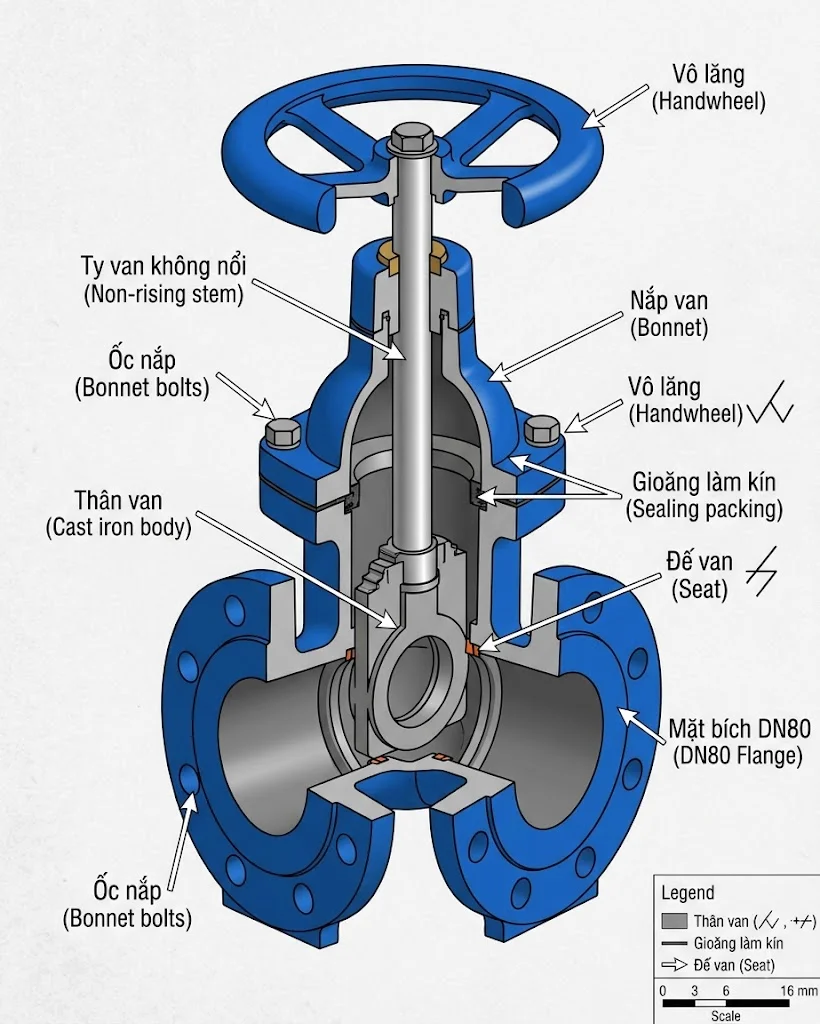

Cấu tạo Van cổng DN 80

Thân van

Thân van là bộ phận chịu áp lực chính và chứa toàn bộ cơ cấu đóng mở. Van DN80 thường có thân bằng gang, gang cầu, thép hoặc inox tùy môi trường sử dụng.

Ở kích thước DN80, van mặt bích được sử dụng khá phổ biến. Hai đầu mặt bích cần phù hợp với tiêu chuẩn của đường ống để bảo đảm khả năng lắp đặt.

Cánh van

Cánh van thực hiện chức năng đóng và mở dòng lưu chất. Khi mở, cánh được nâng lên; khi đóng, cánh hạ xuống và tiếp xúc với seat.

Một số van cổng dùng cho nước có cánh được bọc cao su EPDM. Thiết kế này giúp tăng khả năng làm kín và phù hợp với nhiều hệ thống nước.

Trục van

Trục van truyền chuyển động từ tay quay hoặc hộp số xuống cánh van. Khi người vận hành xoay tay quay, cánh van di chuyển theo phương thẳng đứng.

Van DN80 có thể sử dụng ty nổi hoặc ty chìm. Ty nổi cần không gian phía trên nhưng giúp dễ nhận biết trạng thái của van.

Tay quay và hộp số

Tay quay được sử dụng để vận hành van thủ công. Tùy thiết kế và điều kiện làm việc, van DN80 có thể sử dụng tay quay trực tiếp hoặc hộp số.

Hộp số giúp giảm lực vận hành khi đóng mở. Đối với các van được đặt ở vị trí khó tiếp cận, hộp số cũng giúp thao tác thuận tiện hơn.

Seat và gioăng làm kín

Seat là bề mặt tiếp xúc với cánh van khi van đóng. Khi cánh van ép vào seat, dòng lưu chất được ngăn lại.

Gioăng và packing có nhiệm vụ hạn chế rò rỉ tại các vị trí ghép nối và quanh trục. Vật liệu làm kín cần phù hợp với nhiệt độ và loại lưu chất.

Nguyên lý hoạt động của Van cổng DN 80

Khi van mở

Khi xoay tay quay theo chiều mở, trục nâng cánh van lên khỏi đường dòng chảy. Khi mở hoàn toàn, lưu chất có thể đi qua thân van với mức cản trở tương đối thấp.

Đặc tính này khiến van cổng phù hợp với các tuyến ống cần duy trì lưu lượng lớn. Tuy nhiên, tổn thất áp suất cụ thể vẫn phụ thuộc vào thiết kế của từng model.

Khi van đóng

Khi xoay tay quay theo chiều đóng, cánh van di chuyển xuống và tiếp xúc với seat. Khi đóng hoàn toàn, van cô lập dòng lưu chất.

Van cổng DN 80 chủ yếu được sử dụng cho đóng và mở, không phải để điều chỉnh lưu lượng liên tục. Việc để van mở một phần trong thời gian dài có thể gây rung động và mài mòn.

Các loại Van cổng DN 80 phổ biến

Van cổng gang DN80

Van cổng gang DN80 thường được sử dụng trong hệ thống cấp nước và các ứng dụng kỹ thuật thông thường. Đây là lựa chọn có mức chi phí tương đối hợp lý.

Van gang thường có kết nối mặt bích và có thể được thiết kế với nhiều cấp áp suất. Khi lắp đặt ngoài trời, cần chú ý đến lớp phủ chống ăn mòn của thân van.

Van cổng gang cầu DN80

Van cổng gang cầu DN80 có độ bền cơ học tốt và được sử dụng rộng rãi trong mạng lưới cấp nước. Gang cầu thường phù hợp với các hệ thống yêu cầu độ bền cao hơn.

Cánh van có thể được phủ EPDM để tăng khả năng làm kín. Nếu sử dụng cho nước sạch hoặc PCCC, cần kiểm tra thêm chứng nhận và tiêu chuẩn áp dụng.

Van cổng DN 80 ty nổi

Ở van ty nổi, trục di chuyển lên xuống cùng cánh van. Khi van mở, trục sẽ nhô lên phía trên.

Ưu điểm của kiểu ty nổi là dễ quan sát trạng thái đóng mở. Nhược điểm là cần không gian phía trên van để trục có thể di chuyển.

Van cổng DN 80 PN16

Van cổng DN 80 PN16 là van có kích thước DN80 và cấp áp suất danh nghĩa PN16 theo tiêu chuẩn áp dụng. Đây là cấu hình thường gặp trong các hệ thống nước.

PN16 không có nghĩa mọi điều kiện nhiệt độ đều cho phép van làm việc ở đúng 16 bar. Áp suất cho phép thực tế phụ thuộc vào vật liệu, nhiệt độ và thiết kế của nhà sản xuất.

Khi mua van DN80 PN16, cần kiểm tra thêm tiêu chuẩn mặt bích, chiều dài van, vật liệu thân, cánh van và seat. Đây là những thông số quyết định khả năng lắp đặt và vận hành thực tế.

Van cổng DN 80 dùng cho PCCC

Ứng dụng trong hệ thống PCCC

Van cổng DN 80 có thể được sử dụng trên các tuyến ống PCCC để đóng ngắt hoặc cô lập một khu vực của hệ thống. DN80 thường phù hợp với các nhánh đường ống có lưu lượng tương đối lớn.

Van có thể được lắp tại các vị trí phân nhánh, trước thiết bị hoặc tại các khu vực cần kiểm soát dòng nước. Việc lựa chọn kích thước phải dựa trên thiết kế thủy lực của hệ thống.

Ứng dụng của Van cổng DN 80

Hệ thống cấp nước

Van cổng DN 80 được sử dụng tại các tuyến cấp nước và các nhánh phân phối có kích thước tương ứng. Van giúp cô lập một khu vực khi cần bảo trì hoặc sửa chữa.

Khi van mở hoàn toàn, dòng nước có thể đi qua với mức cản trở tương đối thấp. Đây là một trong những lý do van cổng được sử dụng phổ biến trên mạng lưới cấp nước.

Hệ thống xử lý nước

Van DN80 được sử dụng trong các tuyến cấp, xả, bypass hoặc kết nối với thiết bị xử lý nước. Van giúp cô lập từng khu vực để bảo trì.

Nếu dùng trong hệ thống nước thải, cần xem xét khả năng chịu ăn mòn và đặc tính của lưu chất. Cần lựa chọn vật liệu cánh, seat và gioăng phù hợp.

Hệ thống HVAC

Van cổng DN 80 có thể được sử dụng trên đường ống nước nóng hoặc nước lạnh để cô lập thiết bị. Van phù hợp với những vị trí cần đóng hoặc mở nhưng không cần điều chỉnh lưu lượng liên tục.

Nếu hệ thống yêu cầu điều tiết lưu lượng, nên lựa chọn van cầu hoặc van điều khiển. Việc sử dụng van cổng để điều tiết lâu dài có thể làm giảm tuổi thọ của van.

Ưu điểm của Van cổng DN 80

Tổn thất áp suất thấp khi mở hoàn toàn

Khi mở hoàn toàn, cánh van được nâng khỏi đường dòng chảy. Nhờ vậy, dòng lưu chất có thể đi qua tương đối thuận lợi.

Đặc tính này giúp Van cổng DN 80 phù hợp với các hệ thống cần lưu lượng lớn. Tổn thất áp suất thực tế cần được xác định theo catalogue của từng model.

Khả năng đóng ngắt tốt

Cánh van kết hợp với seat tạo thành vùng làm kín khi van đóng. Khi van được lựa chọn và bảo trì đúng cách, khả năng cô lập dòng lưu chất khá tốt.

Điều này giúp van phù hợp với các vị trí cần chia nhỏ hoặc cô lập hệ thống đường ống. Van đặc biệt hữu ích trong công tác bảo trì và sửa chữa.

Cách lựa chọn Van cổng DN 80

Xác định kích thước

Trước tiên cần xác định đường ống sử dụng DN80 hay 3 inch. Nếu đường ống được gọi là phi 90, cần kiểm tra thêm tiêu chuẩn ống để xác nhận.

Đối với hệ thống hiện hữu, có thể kiểm tra bản vẽ, thông số trên van cũ hoặc kích thước đường ống. Không nên chỉ dựa vào cách gọi thương mại.

Xác định PN/Class

Cần xác định áp suất làm việc và áp suất thiết kế của đường ống. Van phải có cấp áp suất phù hợp với điều kiện vận hành.

Trong hệ thống nước, PN10 và PN16 là những cấp thường gặp. Với các ứng dụng công nghiệp, có thể sử dụng Class 150, Class 300 hoặc cấp cao hơn tùy thiết kế.

FAQ về Van cổng DN80

Van cổng DN 80 tương đương bao nhiêu inch?

Van cổng DN 80 thường tương đương 3 inch theo quy đổi kích thước danh nghĩa. Đây là kích thước khá phổ biến trong các hệ thống cấp nước, PCCC và công nghiệp.

Tuy nhiên, DN80 là kích thước danh nghĩa chứ không phải đường kính thực tế của toàn bộ van. Cần kiểm tra thêm tiêu chuẩn kết nối khi lựa chọn.

Van cổng DN80 có phải phi 90 không?

Trong một số loại đường ống, DN80 thường được gọi là phi 90. Tuy nhiên, đường kính ngoài thực tế phụ thuộc vào loại ống và tiêu chuẩn sản xuất.

Vì vậy, khi mua van nên cung cấp DN80 hoặc 3 inch kèm thông tin tiêu chuẩn kết nối. Nếu thay van cũ, nên kiểm tra thêm thông số trên van và đường ống hiện tại.

Van cổng DN80 PN16 là gì?

Van cổng DN 80 PN16 là van có kích thước danh nghĩa DN80 và cấp áp suất danh nghĩa PN16. Đây là cấu hình phổ biến trong nhiều hệ thống cấp nước.

Tuy nhiên, khả năng chịu áp thực tế còn phụ thuộc vào nhiệt độ, vật liệu và thiết kế của nhà sản xuất. Vì vậy, cần xem catalogue trước khi đưa vào hệ thống.

Van cổng DN80 có dùng cho PCCC không?

Có thể sử dụng nếu van đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn của hệ thống PCCC. Tùy vị trí, van có thể được trang bị thêm công tắc giám sát để kiểm soát trạng thái.

Đối với công trình PCCC, cần kiểm tra chứng nhận, specification và tiêu chuẩn áp dụng. Không nên chỉ dựa vào kích thước DN80 và PN16 để xác định van phù hợp.

Van cổng DN80 có điều tiết lưu lượng được không?

Van cổng chủ yếu được thiết kế để đóng hoặc mở hoàn toàn. Không nên sử dụng van ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng.

Nếu cần điều chỉnh lưu lượng, nên lựa chọn van cầu, van bướm điều khiển hoặc van điều khiển chuyên dụng. Việc lựa chọn phụ thuộc vào lưu lượng, áp suất và loại lưu chất.

Van cổng DN80 nên dùng tay quay hay hộp số?

Điều này phụ thuộc vào thiết kế cụ thể của van và lực vận hành. Một số van DN80 có thể vận hành trực tiếp bằng tay quay, trong khi những model khác sử dụng hộp số.

Hộp số giúp giảm lực cần thiết khi đóng mở và thuận tiện hơn với van có mô-men vận hành lớn. Nếu cần điều khiển tự động, có thể kết hợp actuator phù hợp.

Kết luận

Van cổng DN80 là loại van có kích thước danh nghĩa DN80, tương đương 3 inch, được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, HVAC, xử lý nước và đường ống công nghiệp. Van có nhiều lựa chọn về gang, gang cầu, inox, thép, cùng các cấu hình ty nổi, ty chìm, tay quay hoặc hộp số.

Khi lựa chọn Van cổng DN 80, cần xác định đầy đủ DN80, PN/Class, vật liệu, tiêu chuẩn mặt bích, chiều dài van, kiểu ty, loại lưu chất và nhiệt độ làm việc. Nếu đường ống được gọi là phi 90, vẫn nên kiểm tra tiêu chuẩn đường ống và kích thước kết nối để bảo đảm lựa chọn đúng sản phẩm Van cổng DN80.
