Van cổng gang AUT là gì? Cấu tạo, thông số, ứng dụng và cách chọn

Van cổng gang AUT là dòng van cổng thân gang được sử dụng để đóng mở và cô lập dòng lưu chất trong hệ thống đường ống. Ký hiệu "AUT" có thể được sử dụng để chỉ thương hiệu, dòng sản phẩm hoặc mã nhận diện của một nhà sản xuất/nhà cung cấp cụ thể, vì vậy cần đối chiếu catalogue để xác định chính xác nguồn gốc và model. Van cổng gang thường được sử dụng trong các hệ thống cấp nước, xử lý nước, PCCC, HVAC và đường ống công nghiệp. Van hoạt động bằng cách nâng hoặc hạ cánh van, cho phép dòng lưu chất đi qua hoặc ngăn dòng chảy.

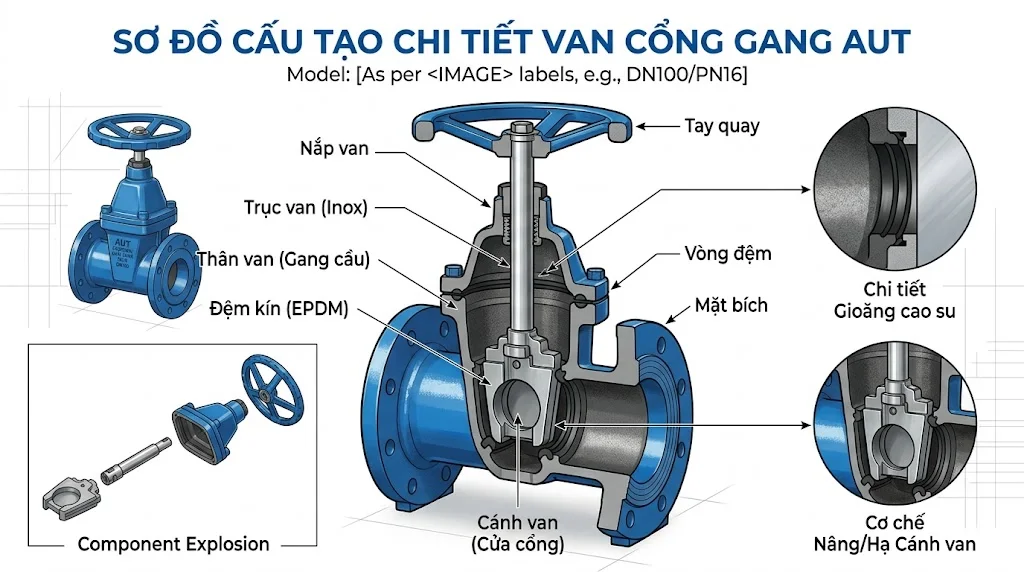

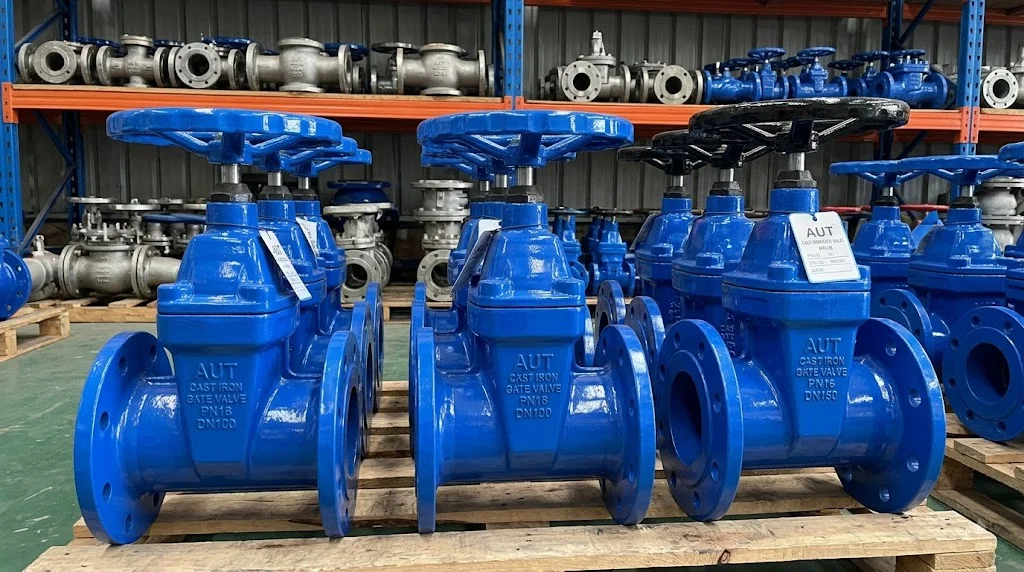

Cấu tạo Van cổng gang  AUT

Thân van bằng gang

Thân van là bộ phận chính chịu áp lực của hệ thống. Vật liệu gang giúp van có độ cứng tốt và thường được sử dụng trong các hệ thống nước có điều kiện làm việc phù hợp.

Thân van thường được sơn hoặc phủ lớp bảo vệ để hạn chế tác động của môi trường. Đối với hệ thống nước sạch hoặc PCCC, cần kiểm tra vật liệu và lớp phủ theo yêu cầu của dự án.

Cánh van

Cánh van thực hiện nhiệm vụ đóng hoặc mở dòng lưu chất. Khi mở van, cánh được nâng lên khỏi đường dòng chảy; khi đóng, cánh hạ xuống và ép vào bề mặt làm kín.

Đối với nhiều loại van cổng nước, cánh van có thể được phủ cao su EPDM. Cấu hình này giúp tăng khả năng làm kín và phù hợp với nhiều hệ thống nước.

Trục van

Trục van truyền chuyển động từ tay quay đến cánh van. Khi xoay tay quay, trục làm cánh van chuyển động lên hoặc xuống.

Trục có thể là ty nổi hoặc ty chìm tùy thiết kế. Vật liệu trục cần có khả năng chịu lực và chống ăn mòn phù hợp với môi trường làm việc.

Tay quay

Tay quay được sử dụng để đóng hoặc mở van bằng phương pháp thủ công. Người vận hành xoay tay quay nhiều vòng để đưa cánh van đến vị trí yêu cầu.

Với van kích thước lớn, lực vận hành có thể cao và có thể cần sử dụng hộp số. Việc lựa chọn tay quay hay hộp số phụ thuộc vào thiết kế của từng model.

Nguyên lý hoạt động của Van cổng gang  AUT

Khi mở van

Khi xoay tay quay theo chiều mở, trục van nâng cánh van lên. Khi cánh được nâng hoàn toàn, dòng nước có thể đi qua thân van.

Do cánh van được đưa ra khỏi tiết diện dòng chảy, van có mức cản trở tương đối thấp khi mở hoàn toàn. Đây là ưu điểm quan trọng của van cổng so với nhiều loại van dùng để điều tiết.

Khi đóng van

Khi xoay tay quay theo chiều đóng, cánh van di chuyển xuống và tiếp xúc với seat. Khi cánh van đóng kín, dòng lưu chất bị cô lập.

Van cổng được thiết kế chủ yếu để đóng hoặc mở hoàn toàn. Không nên sử dụng van ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng.

Các loại Van cổng gang  AUT

Van cổng gang  AUT mặt bích

Van cổng gang mặt bích thường được sử dụng trên các tuyến ống trung bình và lớn. Hai đầu van được kết nối với đường ống thông qua mặt bích và bulông.

Kiểu kết nối này thuận tiện cho việc tháo van khi bảo trì. Tuy nhiên, cần lựa chọn đúng tiêu chuẩn mặt bích như JIS, DIN/EN hoặc ANSI/ASME.

Van cổng gang  AUT ty chìm

Ở van ty chìm, trục van quay nhưng không nhô lên khi cánh van được nâng. Điều này giúp giảm chiều cao tổng thể của van. Van phù hợp với những vị trí có không gian hạn chế. Tuy nhiên, trạng thái đóng mở khó quan sát trực tiếp hơn so với van ty nổi.

Van cổng gang  AUT PN16

Van cổng gang  AUT PN16 là cách gọi van có thân gang, kích thước theo DN và cấp áp suất danh nghĩa PN16.

PN16 thường được sử dụng trong nhiều hệ thống cấp nước. Tuy nhiên, áp suất làm việc cho phép thực tế còn phụ thuộc vào vật liệu, nhiệt độ và thiết kế của nhà sản xuất.

Khi lựa chọn van PN16, không nên chỉ quan tâm đến cấp áp suất. Cần kiểm tra thêm tiêu chuẩn mặt bích, chiều dài van, vật liệu cánh, seat và trục để bảo đảm sản phẩm phù hợp.

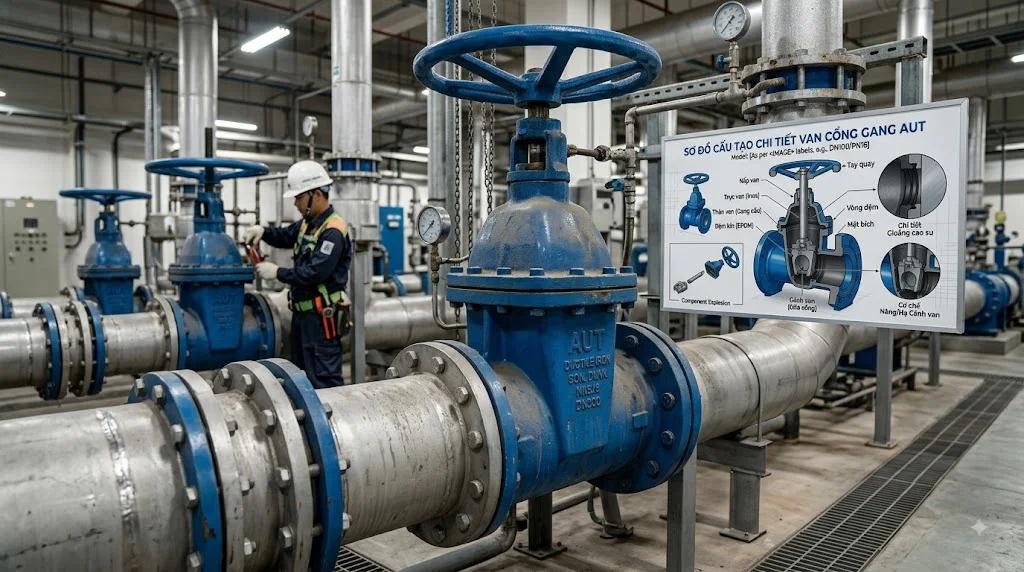

Van cổng gang  AUT dùng cho nước

Hệ thống cấp nước

Van cổng gang là lựa chọn phổ biến cho mạng lưới cấp nước nhờ kết cấu chắc chắn và khả năng đóng ngắt đường ống. Van có thể được lắp tại các điểm phân nhánh hoặc vị trí cần cô lập đường ống.

Khi cần bảo trì một khu vực, van được đóng để ngăn nước đi vào khu vực đó. Sau khi hoàn thành công việc, van có thể được mở lại để khôi phục dòng chảy.

Van cổng gang  AUT dùng cho PCCC

Ứng dụng trong hệ thống chữa cháy

Van cổng có thể được sử dụng trong hệ thống PCCC để đóng ngắt hoặc cô lập các tuyến ống cấp nước chữa cháy. Kích thước van được lựa chọn theo thiết kế thủy lực của hệ thống.

Đối với hệ thống PCCC, van phải đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn được quy định trong hồ sơ dự án. Không nên mặc định rằng mọi van cổng gang đều có thể sử dụng cho PCCC.

Công tắc giám sát van

Nếu hệ thống yêu cầu giám sát trạng thái, van có thể được trang bị supervisory switch/tamper switch. Thiết bị này giúp phát hiện van bị đóng hoặc bị thay đổi khỏi vị trí bình thường.

Tín hiệu từ công tắc có thể được đưa về tủ báo cháy hoặc hệ thống giám sát. Sau khi lắp đặt cần kiểm tra thực tế bằng cách thay đổi vị trí van và xác nhận tín hiệu phản hồi.

Các kích thước Van cổng gang  AUT phổ biến

Van cổng gang  AUT DN50

DN50 tương đương khoảng 2 inch và thường được sử dụng trên các đường ống nước kích thước vừa và nhỏ. Van có thể được thiết kế PN10, PN16 hoặc cấp khác tùy model.

Van cổng gang  AUT DN80

DN80 tương đương khoảng 3 inch. Kích thước này thường được sử dụng trong hệ thống cấp nước, PCCC và các tuyến ống kỹ thuật có lưu lượng lớn hơn.

Van cổng gang  AUT DN100

DN100 tương đương khoảng 4 inch và là một trong những kích thước phổ biến trong mạng lưới cấp nước. Van thường sử dụng kết nối mặt bích.

Van cổng gang  AUT DN150

DN150 tương đương khoảng 6 inch và thường được sử dụng trên các tuyến ống chính hoặc tuyến phân phối lớn. Với kích thước này, van có thể cần hộp số để hỗ trợ vận hành tùy thiết kế.

Van cổng gang  AUT DN200

DN200 tương đương khoảng 8 inch và thường được sử dụng trong các hệ thống có lưu lượng lớn. Van thường có kết nối mặt bích và có thể được trang bị hộp số.

Ưu điểm của Van cổng gang  AUT

Kết cấu chắc chắn

Thân gang có khả năng chịu lực tốt và phù hợp với nhiều hệ thống nước. Đây là một trong những lý do van cổng gang được sử dụng rộng rãi trong hạ tầng cấp nước.

Tuy nhiên, gang có giới hạn nhất định về khả năng chịu va đập và điều kiện môi trường. Cần lựa chọn đúng loại gang và thiết kế theo yêu cầu của hệ thống.

Tổn thất áp suất thấp

Khi van mở hoàn toàn, cánh van được nâng khỏi đường dòng chảy. Nhờ đó, dòng lưu chất có thể đi qua với mức cản trở tương đối thấp.

Đặc tính này giúp van cổng phù hợp với các tuyến ống cần duy trì lưu lượng. Van vẫn không phù hợp để điều tiết dòng chảy liên tục.

Cách lựa chọn Van cổng gang  AUT

Xác định kích thước DN

Cần xác định đúng kích thước đường ống trước khi lựa chọn van. Các kích thước phổ biến gồm DN50, DN65, DN80, DN100, DN125, DN150 và DN200.

Nếu thay thế van cũ, nên kiểm tra thông số trên thân van hoặc bản vẽ kỹ thuật. Không nên chỉ dựa vào đường kính ngoài của đường ống.

Xác định cấp áp suất

Cần xác định áp suất làm việc và áp suất thiết kế của hệ thống. Van phải có cấp áp suất phù hợp với điều kiện vận hành.

PN10 và PN16 thường gặp trong hệ thống nước. Tuy nhiên, cần kiểm tra catalogue cụ thể của dòng AUT trước khi lựa chọn.

Kiểm tra tiêu chuẩn mặt bích

Van cổng gang thường sử dụng mặt bích, do đó cần xác định tiêu chuẩn kết nối. Các tiêu chuẩn phổ biến gồm JIS, DIN/EN và ANSI/ASME.

Hai van có cùng DN và PN nhưng khác tiêu chuẩn mặt bích có thể không lắp trực tiếp vào cùng một hệ thống. Cần kiểm tra số lượng lỗ, đường kính lỗ và đường kính vòng bulông.

Xác định vật liệu và lớp phủ

Ngoài thân gang, cần kiểm tra vật liệu cánh, trục, seat và gioăng. Đây là những bộ phận ảnh hưởng trực tiếp đến khả năng làm kín và tuổi thọ.

Nếu dùng cho nước sạch, cần kiểm tra yêu cầu về vật liệu tiếp xúc với nước. Nếu dùng cho PCCC, cần kiểm tra thêm các chứng nhận theo hồ sơ thiết kế.

FAQ về Van cổng gang AUT

Van cổng gang AUT là gì?

Van cổng gang  AUT là cách gọi một dòng van cổng có thân bằng gang, được sử dụng để đóng mở và cô lập dòng lưu chất trong đường ống. Van thường được ứng dụng trong cấp nước, xử lý nước, PCCC và các hệ thống kỹ thuật.

Tuy nhiên, "AUT" có thể là tên thương hiệu, dòng sản phẩm hoặc mã nhận diện tùy nguồn hàng. Vì vậy, cần kiểm tra catalogue hoặc mã sản phẩm để xác định chính xác nhà sản xuất và thông số.

Van cổng gang AUT có dùng cho nước sạch không?

Có thể sử dụng nếu model được thiết kế phù hợp với nước sạch và vật liệu tiếp xúc với nước đáp ứng yêu cầu của hệ thống. Cần kiểm tra lớp phủ, vật liệu cánh, seat và gioăng.

Đối với hệ thống nước sinh hoạt, một số dự án có yêu cầu chứng nhận vật liệu riêng. Vì vậy, nên đối chiếu specification trước khi lựa chọn.

Van cổng gang AUT có dùng cho PCCC không?

Có thể sử dụng nếu sản phẩm đáp ứng đầy đủ yêu cầu kỹ thuật và chứng nhận mà hệ thống PCCC yêu cầu. Không phải mọi van cổng gang đều mặc nhiên phù hợp với hệ thống chữa cháy.

Nếu thiết kế yêu cầu giám sát trạng thái, van cần được trang bị supervisory switch phù hợp. Hồ sơ kỹ thuật và chứng nhận của sản phẩm cần được kiểm tra trước khi nghiệm thu.

Van cổng gang AUT PN16 có nghĩa là gì?

Van cổng gang  AUT PN16 là van có thân gang và cấp áp suất danh nghĩa PN16 theo tiêu chuẩn áp dụng. Đây là cấu hình phổ biến trong nhiều hệ thống cấp nước.

Tuy nhiên, PN16 không phải là thông số duy nhất quyết định khả năng làm việc của van. Cần kiểm tra thêm vật liệu, nhiệt độ, tiêu chuẩn mặt bích và giới hạn áp suất thực tế của model.

Van cổng gang  AUT có những kích thước nào?

Tùy dòng sản phẩm, van cổng gang có thể có nhiều kích thước từ DN50 đến DN300, DN400 hoặc lớn hơn. Các kích thước DN80, DN100, DN150 và DN200 thường gặp trong hệ thống cấp nước.

Kích thước thực tế của dòng AUT cần được xác nhận theo catalogue. Khi đặt hàng nên cung cấp DN và PN để tránh nhầm model.

Van cổng gang AUT có điều tiết lưu lượng được không?

Không nên sử dụng van cổng để điều tiết lưu lượng liên tục. Chức năng chính của van là đóng hoặc mở hoàn toàn đường ống.

Khi van mở một phần, dòng chảy có thể gây rung động, xói mòn và làm hỏng bề mặt làm kín. Nếu cần điều tiết lưu lượng, nên lựa chọn van cầu, van bướm điều khiển hoặc van điều khiển phù hợp.

Kết luận

Van cổng gang AUT là dòng van cổng thân gang dùng để đóng ngắt và cô lập đường ống, thường được quan tâm trong các hệ thống cấp nước, xử lý nước, PCCC và công nghiệp. Van có nhiều kích thước, cấp áp suất và cấu hình khác nhau, trong đó các loại DN50, DN80, DN100, DN150 và DN200 khá phổ biến.

Khi lựa chọn, cần xác định đầy đủ model AUT, DN, PN/Class, vật liệu cánh và thân, kiểu ty, tiêu chuẩn mặt bích, loại gioăng và yêu cầu công tắc giám sát. Đặc biệt với hệ thống PCCC, cần kiểm tra chứng nhận và specification của đúng model thay vì chỉ dựa vào tên gọi “Van cổng gang AUT”.
