Van cổng DN50 là gì? Cấu tạo, thông số kỹ thuật và ứng dụng

Van cổng DN50 là loại van cổng có kích thước danh nghĩa DN50, tương đương 2 inch hoặc 50A, được sử dụng để đóng mở và cô lập dòng nước trong các hệ thống đường ống có kích thước vừa và nhỏ. Đây là một trong những kích thước van cổng phổ biến, thường xuất hiện trong hệ thống cấp nước, PCCC, xử lý nước, HVAC, tưới tiêu và các đường ống công nghiệp.

Van cổng DN 50 hoạt động bằng cách nâng hoặc hạ một cửa van theo phương vuông góc với dòng chảy. Khi mở hoàn toàn, cửa van được nâng lên khỏi đường đi của dòng nước, giúp dòng lưu chất đi qua tương đối thông thoáng và hạn chế tổn thất áp suất.

Trên thị trường hiện có nhiều loại Van cổng DN 50 như van gang, van gang cầu, van đồng, van inox, van ty nổi, van ty chìm, van mặt bích và van ren. Tùy vị trí lắp đặt và mục đích sử dụng, khách hàng cần lựa chọn đúng vật liệu, cấp áp suất, kiểu kết nối và phương thức vận hành.

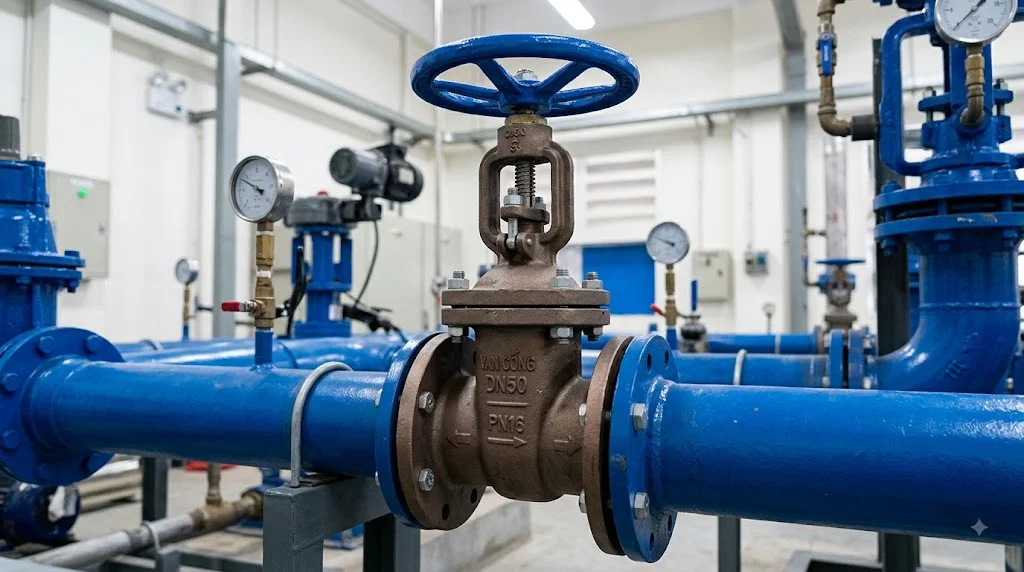

Van cổng DN 50 tương đương bao nhiêu?

Van cổng DN 50 tương đương 2 inch, thường được gọi là van cổng 2 inch hoặc van cổng 50A. DN50 là kích thước danh nghĩa, vì vậy không nên hiểu rằng đường kính thực tế của toàn bộ van hoặc đường ống luôn chính xác bằng 50 mm.

Đối với nhiều loại ống thép thông dụng, DN50 có đường kính ngoài khoảng 60,3 mm, vì vậy trên thị trường sản phẩm đôi khi được gọi là van cổng phi 60 hoặc phi 60,3. Tuy nhiên, cách gọi này phụ thuộc vào tiêu chuẩn ống và không nên thay thế cho thông số DN50 trong hồ sơ kỹ thuật.

Khi đặt mua, nên ghi rõ Van cổng DN 50 hoặc van cổng 2 inch và cung cấp thêm tiêu chuẩn kết nối để nhà cung cấp xác định đúng sản phẩm.

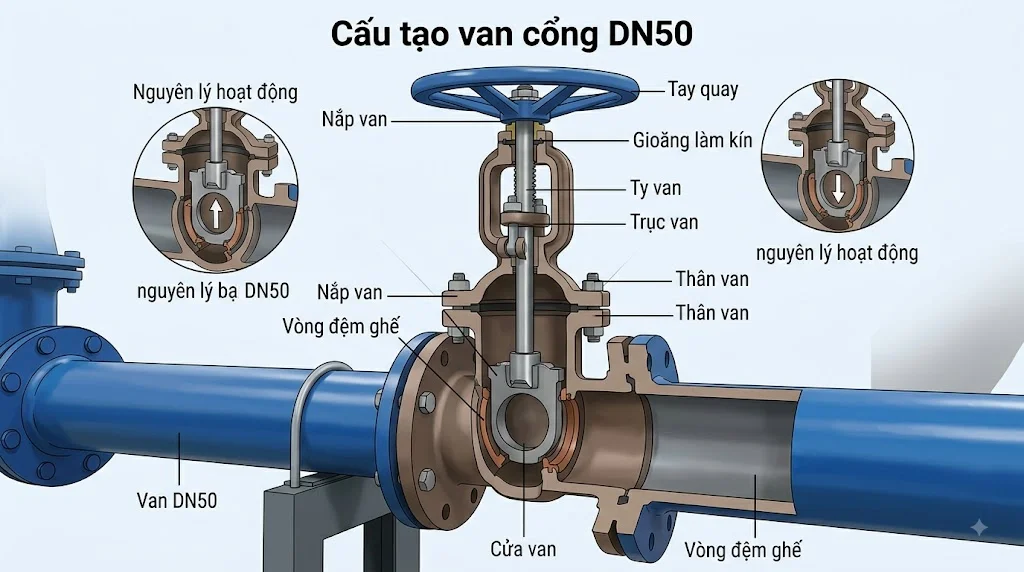

Cấu tạo Van cổng DN 50

Thân van

Thân van là bộ phận bao quanh cửa van và chịu áp lực của dòng lưu chất. Tùy loại sản phẩm, thân van DN50 có thể được chế tạo từ đồng, gang, gang cầu, thép hoặc inox.

Đối với hệ thống nước thông thường, van gang hoặc van gang cầu thường được sử dụng ở các hệ thống có kết nối mặt bích. Van đồng và van inox thường xuất hiện ở các kích thước nhỏ hoặc những môi trường có yêu cầu riêng về vật liệu.

Cửa van

Cửa van là bộ phận trực tiếp ngăn dòng nước khi van đóng. Cửa van di chuyển lên xuống thông qua chuyển động của trục van.

Nhiều loại Van cổng DN 50 dùng cho nước sử dụng cửa van bọc cao su EPDM để tăng khả năng làm kín. Khi van mở hoàn toàn, cửa van được nâng khỏi dòng chảy, giúp hạn chế trở lực.

Trục van

Trục van có nhiệm vụ truyền chuyển động từ tay quay đến cửa van. Khi xoay tay quay, trục sẽ làm cửa van nâng lên hoặc hạ xuống.

Van DN50 có thể sử dụng ty nổi hoặc ty chìm. Ty nổi giúp quan sát trạng thái van dễ hơn, trong khi ty chìm có ưu điểm là chiều cao tổng thể nhỏ gọn hơn.

Tay quay

Tay quay là bộ phận dùng để vận hành van thủ công. Với kích thước DN50, lực vận hành thường không quá lớn nên nhiều model có thể sử dụng tay quay trực tiếp mà không cần hộp số.

Khi đóng hoặc mở van, cần xoay đúng chiều và không nên cố sử dụng lực quá lớn khi van đã đạt giới hạn hành trình. Việc vận hành sai có thể làm hỏng trục hoặc cơ cấu làm kín.

Seat và gioăng

Seat tạo ra bề mặt tiếp xúc với cửa van để ngăn nước đi qua khi van đóng. Gioăng quanh trục và các vị trí kết nối có nhiệm vụ hạn chế rò rỉ ra bên ngoài.

EPDM thường được sử dụng trong các ứng dụng nước sạch và nước thông thường. Với lưu chất khác, cần kiểm tra khả năng tương thích của vật liệu gioăng với môi trường trước khi lựa chọn.

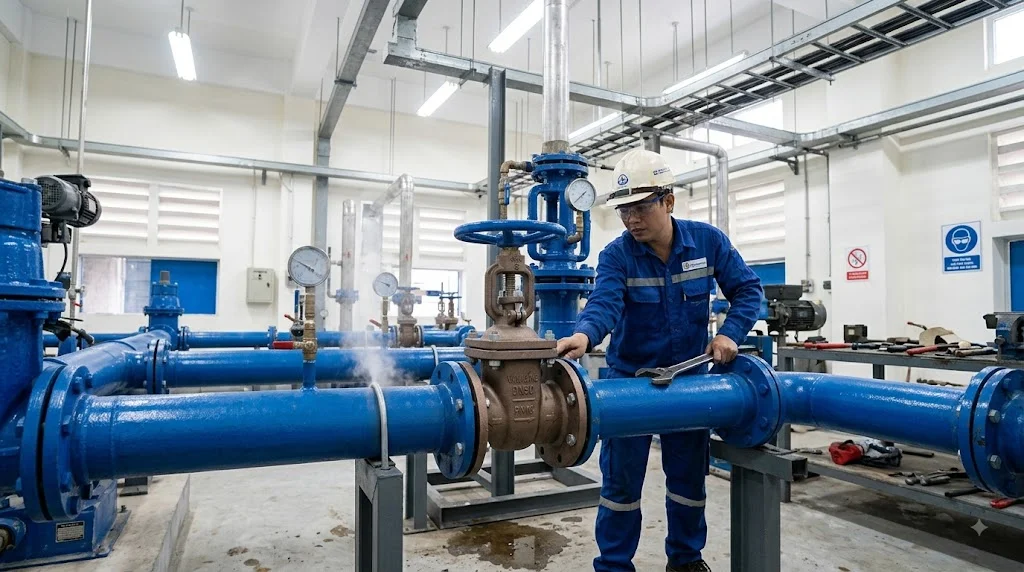

Nguyên lý hoạt động của Van cổng DN 50

Khi mở van, người vận hành xoay tay quay theo chiều mở. Chuyển động quay được truyền qua trục và làm cửa van nâng lên khỏi vị trí đóng.

Khi cửa van được nâng hoàn toàn, tiết diện dòng chảy được mở tối đa. Nhờ đó, nước có thể đi qua van với tổn thất áp suất tương đối thấp.

Khi đóng van, cửa van hạ xuống và tiếp xúc với Seat. Khi cửa van đạt vị trí kín, dòng nước bị ngăn lại và đường ống được cô lập.

Các loại Van cổng DN 50 phổ biến

Van cổng DN 50 gang

Van cổng DN 50 gang thường được sử dụng trong hệ thống cấp nước, xử lý nước và một số hệ thống công nghiệp. Thân gang có ưu điểm là giá thành tương đối hợp lý và có nhiều lựa chọn về thương hiệu.

Van thường sử dụng kết nối mặt bích và có thể vận hành bằng tay quay. Với hệ thống yêu cầu độ bền cơ học cao hơn, van gang cầu có thể là lựa chọn phù hợp.

Van cổng DN 50 gang cầu

Van cổng gang cầu DN50 có thân được chế tạo từ gang cầu với độ bền cơ học tốt. Đây là loại thường được sử dụng trong các hệ thống cấp nước và PCCC.

Van cổng DN 50 đồng

Van cổng DN 50 đồng có trọng lượng tương đối nhẹ và khả năng chống ăn mòn tốt trong nhiều ứng dụng nước thông thường. Loại van này thường có kiểu kết nối ren và phù hợp với những đường ống kích thước nhỏ.

Van đồng có thể được sử dụng trong cấp nước dân dụng, hệ thống kỹ thuật và một số ứng dụng HVAC. Tuy nhiên, cần kiểm tra áp suất và nhiệt độ làm việc trước khi sử dụng.

Van cổng DN 50 inox

Van cổng DN 50 inox được lựa chọn khi hệ thống yêu cầu khả năng chống ăn mòn cao hơn. Vật liệu phổ biến là inox 304 hoặc inox 316 tùy môi trường.

Van inox thường có giá cao hơn van gang hoặc đồng. Do đó, nên lựa chọn dựa trên yêu cầu thực tế của lưu chất và điều kiện môi trường.

Van cổng DN 50 ty nổi

Van cổng DN 50 ty nổi có trục van chuyển động lên xuống bên ngoài khi đóng mở. Người vận hành có thể dựa vào vị trí của trục để nhận biết tương đối trực quan trạng thái van.

Thiết kế này phù hợp với phòng kỹ thuật, phòng bơm hoặc các vị trí có đủ không gian phía trên. Trong một số hệ thống PCCC, ty nổi giúp việc kiểm tra trạng thái van thuận tiện hơn.

Van cổng DN 50 ty chìm

Van cổng DN 50 ty chìm có trục nằm bên trong thân van và không nhô lên rõ rệt khi vận hành. Thiết kế này giúp giảm chiều cao lắp đặt và phù hợp với những vị trí hạn chế không gian.

Thông số kỹ thuật Van cổng DN 50

Các thông số trên mang tính tham khảo vì mỗi nhà sản xuất có thể có thiết kế khác nhau. Khi mua hàng cần kiểm tra catalogue và thông số kỹ thuật của đúng model.

Van cổng DN 50 dùng cho PCCC được không?

Van cổng DN 50 có thể sử dụng trong hệ thống PCCC nếu sản phẩm đáp ứng đúng yêu cầu kỹ thuật và tiêu chuẩn của công trình. Không phải mọi Van cổng DN 50 trên thị trường đều mặc nhiên phù hợp cho hệ thống chữa cháy.

Nếu sử dụng cho PCCC, cần kiểm tra cấp áp suất, vật liệu, kiểu kết nối và các chứng nhận theo hồ sơ thiết kế. Một số công trình có thể yêu cầu van có công tắc giám sát trạng thái để đưa tín hiệu về hệ thống điều khiển PCCC.

Van cổng DN 50 có điều tiết lưu lượng được không?

Van cổng DN 50 được thiết kế chủ yếu để đóng hoặc mở hoàn toàn đường ống. Khi mở hoàn toàn, cửa van nằm ngoài đường đi chính của dòng nước nên tổn thất áp suất tương đối thấp.

Không nên duy trì van ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng. Dòng chảy qua cửa van khi mở không hoàn toàn có thể gây rung động, xói mòn và ảnh hưởng đến bề mặt làm kín.

Nếu hệ thống thường xuyên cần điều chỉnh lưu lượng, nên sử dụng van bướm, van cầu hoặc van điều khiển chuyên dụng phù hợp với yêu cầu của hệ thống.

Ứng dụng của Van cổng DN 50

Van cổng DN 50 được sử dụng trong nhiều hệ thống cấp nước dân dụng và công nghiệp. Van có thể được lắp trên các tuyến ống nhánh để đóng mở hoặc cô lập một khu vực khi cần sửa chữa.

Trong hệ thống PCCC, van DN50 có thể xuất hiện tại các tuyến ống có kích thước tương ứng theo thiết kế. Đối với hệ thống yêu cầu giám sát, có thể sử dụng loại van tích hợp công tắc tín hiệu.

Ngoài ra, van còn được sử dụng trong hệ thống HVAC, xử lý nước, tưới tiêu và các đường ống kỹ thuật. Với môi trường nước thải hoặc lưu chất có chứa chất rắn, cần đánh giá kỹ khả năng phù hợp của van cổng thông thường trước khi sử dụng.

Ưu điểm của Van cổng DN 50

Van cổng DN 50 có thiết kế tương đối đơn giản và dễ vận hành. Khi mở hoàn toàn, van tạo ra trở lực tương đối thấp, giúp phù hợp với các hệ thống cần duy trì khả năng lưu thông của dòng nước.

Van cũng có khả năng cô lập đường ống tốt khi đóng hoàn toàn. Đây là ưu điểm quan trọng trong các hệ thống cần thường xuyên bảo trì từng khu vực mà không muốn ảnh hưởng đến toàn bộ mạng đường ống.

Ngoài ra, DN50 là kích thước phổ biến nên có nhiều lựa chọn về vật liệu, thương hiệu và kiểu kết nối. Người dùng có thể lựa chọn van ren, van mặt bích, van gang, đồng hoặc inox tùy yêu cầu công trình.

Cách lựa chọn Van cổng DN 50

Khi lựa chọn Van cổng DN 50, trước tiên cần xác định kích thước và kiểu kết nối của đường ống. Nếu sử dụng đường ống ren, cần chọn van có tiêu chuẩn ren tương thích; nếu sử dụng mặt bích, cần kiểm tra đúng tiêu chuẩn JIS, DIN, BS hoặc ANSI.

Tiếp theo cần xác định áp suất và loại lưu chất. Với nước thông thường, van gang cầu hoặc van đồng có thể đáp ứng nhiều ứng dụng, trong khi môi trường ăn mòn có thể cần đến inox hoặc vật liệu chuyên dụng.

Cuối cùng cần xác định kiểu ty và phương thức vận hành. Ty nổi thuận tiện cho việc quan sát, ty chìm phù hợp với không gian hạn chế, còn van có tín hiệu điện thích hợp với những hệ thống yêu cầu giám sát trạng thái.

FAQ – Câu hỏi thường gặp về Van cổng DN50

Van cổng DN50 bằng bao nhiêu inch?

Van cổng DN50 tương đương 2 inch hoặc 50A. Đây là kích thước khá phổ biến trong hệ thống cấp nước, PCCC và đường ống kỹ thuật.

Van cổng DN50 có phải phi 60 không?

Với nhiều loại ống thép thông dụng, DN50 có đường kính ngoài khoảng 60,3 mm nên thường được gọi là phi 60 hoặc phi 60,3. Tuy nhiên, đường kính thực tế phụ thuộc vào tiêu chuẩn và loại ống nên cần xác nhận theo hồ sơ kỹ thuật.

Van cổng DN50 có dùng cho PCCC không?

Có thể sử dụng nếu đúng model đáp ứng yêu cầu của hệ thống PCCC. Cần kiểm tra tiêu chuẩn, chứng nhận và cấp áp suất theo thiết kế công trình trước khi lựa chọn.

Van cổng DN50 PN16 nghĩa là gì?

DN50 là kích thước danh nghĩa, còn PN16 là cấp áp suất danh nghĩa của van. Vì vậy, Van cổng DN 50 PN16 là van kích thước DN50 với cấp áp suất PN16 theo tiêu chuẩn áp dụng.

Van cổng DN50 ren hay mặt bích tốt hơn?

Không có loại nào tốt hơn trong mọi trường hợp. Van ren thường phù hợp với đường ống nhỏ và cần kết cấu gọn, trong khi van mặt bích thuận tiện cho những hệ thống yêu cầu kết nối chắc chắn và thường được sử dụng với đường ống công nghiệp.

Kết luận

Van cổng DN50 là van cổng kích thước DN50, tương đương 2 inch hoặc 50A, được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, HVAC, xử lý nước và các đường ống công nghiệp. Van có nhiều lựa chọn về vật liệu như gang, gang cầu, đồng và inox, cùng các kiểu ty nổi, ty chìm và nhiều phương thức kết nối.

Khi lựa chọn Van cổng DN 50, cần kiểm tra đầy đủ kích thước, tiêu chuẩn kết nối, cấp áp suất, vật liệu, kiểu ty, Seat và loại lưu chất. Đối với hệ thống PCCC, cần kiểm tra thêm tiêu chuẩn và chứng nhận của đúng model, bảo đảm van đáp ứng yêu cầu kỹ thuật và nghiệm thu của công trình Van cổng DN50.
