Van cổng KITZ là gì? Cấu tạo, nguyên lý, phân loại và ứng dụng

Van cổng KITZ là dòng gate valve của thương hiệu KITZ, một nhà sản xuất van công nghiệp của Nhật Bản. KITZ phát triển nhiều dòng van và thiết bị điều khiển lưu chất, phục vụ các hệ thống từ cấp nước, nước nóng, gas, điều hòa đến các ngành công nghiệp như dầu khí, hóa chất, bán dẫn và dược phẩm. Theo tài liệu doanh nghiệp của KITZ, van của hãng được sử dụng trong nhiều lĩnh vực và KITZ có mạng lưới sản xuất, kinh doanh trên hơn 50 quốc gia. Van cổng  KITZ sử dụng cánh van chuyển động lên xuống để đóng hoặc mở dòng lưu chất. Khi van mở hoàn toàn, cánh van được nâng ra khỏi đường dòng chảy, giúp hạn chế tổn thất áp suất.

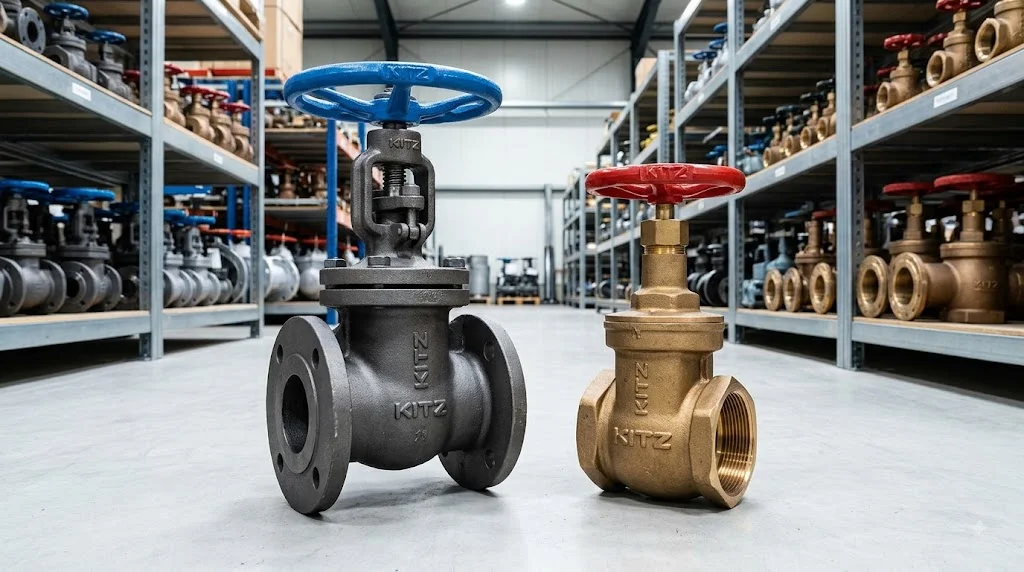

Thương hiệu van KITZ có nguồn gốc từ đâu?

KITZ là thương hiệu van của Nhật Bản

KITZ có lịch sử phát triển lâu năm trong lĩnh vực van. Theo lịch sử doanh nghiệp, KITZ bắt đầu sản xuất và kinh doanh van bằng đồng vào năm 1951, sau đó phát triển các dòng van bướm, van gang và van thép đúc trong những giai đoạn tiếp theo.

Ngày nay, hoạt động kinh doanh van là lĩnh vực cốt lõi của tập đoàn KITZ. Báo cáo doanh nghiệp năm 2025 của hãng cho biết mảng van chiếm 81,2% cơ cấu doanh thu của tập đoàn.

KITZ có hoạt động tại Việt Nam

KITZ có hiện diện thương mại tại Việt Nam thông qua KITZ Valve & Actuation Vietnam Co., Ltd. và KITZ Corporation of Vietnam Co., Ltd. trong mạng lưới của tập đoàn.

Điều này giúp khách hàng tại Việt Nam có thể tiếp cận các dòng van KITZ thông qua mạng lưới bán hàng và đại lý. Tuy nhiên, nguồn gốc sản xuất thực tế của từng model vẫn cần được kiểm tra trên catalogue hoặc nhãn sản phẩm.

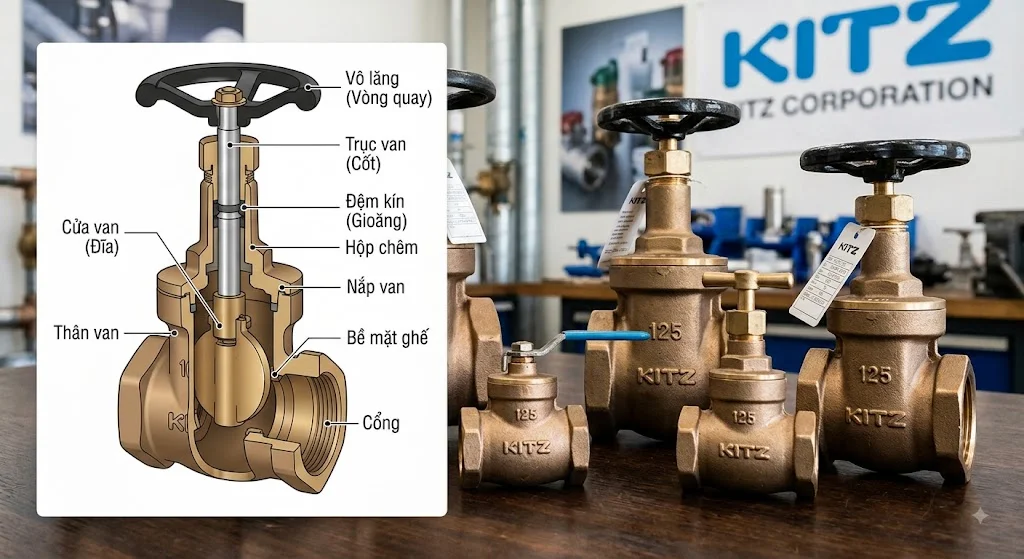

Cấu tạo Van cổng  KITZ

Thân van

Thân van là bộ phận chính chịu áp lực và bao bọc cơ cấu đóng mở. KITZ cung cấp van với nhiều loại vật liệu khác nhau tùy dòng sản phẩm và môi trường sử dụng.

Thân van có thể được chế tạo từ đồng, gang, thép hoặc inox tùy model. Việc lựa chọn vật liệu phải dựa trên loại lưu chất, áp suất và nhiệt độ làm việc.

Cánh van

Cánh van là bộ phận trực tiếp đóng hoặc mở dòng lưu chất. Khi mở, cánh van được nâng lên khỏi đường dòng chảy; khi đóng, cánh hạ xuống và tiếp xúc với bề mặt làm kín.

Thiết kế cánh van thay đổi tùy dòng KITZ. Vì vậy, cần xem đúng catalogue của model đang lựa chọn để biết cấu tạo và vật liệu cụ thể.

Trục van

Trục truyền chuyển động từ tay quay đến cánh van. Khi xoay tay quay, cánh van được nâng hoặc hạ theo phương thẳng đứng.

Vật liệu trục cần có độ bền cơ học và khả năng chống ăn mòn phù hợp. Với các dòng van chuyên dụng, vật liệu trục có thể khác nhau tùy ứng dụng.

Tay quay

Tay quay được sử dụng để vận hành van bằng tay. Van cổng thường cần nhiều vòng quay để chuyển từ trạng thái đóng hoàn toàn sang mở hoàn toàn.

Đối với các van kích thước lớn hoặc có mô-men vận hành cao, có thể sử dụng hộp số hoặc bộ truyền động phù hợp. Cấu hình cụ thể phụ thuộc vào model.

Nguyên lý hoạt động của Van cổng  KITZ

Khi van mở

Khi xoay tay quay theo chiều mở, trục van nâng cánh van lên. Khi cánh được nâng hoàn toàn, lưu chất có thể đi qua thân van.

Do cánh van được đưa ra khỏi đường dòng chảy, van cổng có mức cản trở tương đối thấp khi mở hoàn toàn. Đây là đặc điểm phù hợp với các tuyến ống cần lưu lượng lớn.

Khi van đóng

Khi xoay tay quay theo chiều đóng, cánh van di chuyển xuống và tiếp xúc với seat. Khi cánh van đóng hoàn toàn, dòng lưu chất bị cô lập.

Van cổng  KITZ chủ yếu được sử dụng cho đóng và mở, không phải thiết bị điều tiết lưu lượng liên tục. Việc để van mở một phần trong thời gian dài có thể gây ảnh hưởng đến cánh và bề mặt làm kín.

Các loại Van cổng  KITZ phổ biến

Van cổng đồng KITZ

Van cổng bằng đồng là một trong những nhóm sản phẩm có lịch sử lâu đời của KITZ. Hãng bắt đầu sản xuất và kinh doanh van bằng đồng từ năm 1951.

Van đồng KITZ thường được sử dụng trong các hệ thống nước, nước nóng, tiện ích tòa nhà và một số ứng dụng kỹ thuật. Với kích thước nhỏ, van thường sử dụng kết nối ren.

Van cổng gang KITZ

Van cổng gang KITZ phù hợp với nhiều hệ thống cấp nước và các ứng dụng đường ống có kích thước lớn hơn. KITZ đã phát triển dòng van gang từ năm 1969 theo lịch sử doanh nghiệp của hãng.

Van gang thường có kết nối mặt bích và có nhiều kích thước. Khi lựa chọn cần kiểm tra chính xác vật liệu thân, cánh, seat và cấp áp suất của model.

Van cổng  KITZ ren

Đặc điểm van cổng ren KITZ

Van cổng  KITZ dạng ren thường phù hợp với đường ống kích thước nhỏ. Kết nối ren giúp việc lắp đặt tương đối đơn giản và không cần sử dụng mặt bích.

Các tiêu chuẩn ren có thể khác nhau tùy model và thị trường. Vì vậy, cần kiểm tra chính xác tiêu chuẩn ren trước khi đặt hàng.

Van cổng  KITZ 1/2 inch

Van cổng  KITZ 1/2 inch thường tương đương kích thước danh nghĩa DN15. Đây là kích thước thường được sử dụng trong các đường ống nước nhỏ và hệ thống tiện ích.

Khi lựa chọn cần kiểm tra vật liệu, pressure rating và loại ren. Không nên chỉ căn cứ vào thông tin "1/2 inch" vì tiêu chuẩn ren vẫn có thể khác nhau.

Van cổng  KITZ mặt bích

Đặc điểm

Van cổng  KITZ mặt bích thường được sử dụng cho các đường ống có kích thước lớn hơn hoặc những hệ thống yêu cầu kết nối chắc chắn. Van được kết nối với đường ống bằng mặt bích, gasket và bulông.

Kết nối mặt bích thuận tiện khi cần tháo van để bảo trì. Tuy nhiên, tiêu chuẩn mặt bích phải được xác định chính xác.

Tiêu chuẩn mặt bích

Tùy model, có thể gặp các tiêu chuẩn kết nối khác nhau như JIS, DIN/EN hoặc ANSI/ASME. Cùng một DN nhưng các tiêu chuẩn có thể có kích thước vòng bulông khác nhau.

Do đó, khi thay thế một van KITZ trên đường ống hiện hữu, cần kiểm tra DN + pressure rating + tiêu chuẩn mặt bích + chiều dài van. Đây là cách hạn chế tình trạng mua đúng DN nhưng không thể lắp đặt.

Van cổng  KITZ DN50

Kích thước

Van cổng  KITZ DN50 tương đương khoảng 2 inch. Đây là kích thước phổ biến trong các hệ thống cấp nước, HVAC và đường ống kỹ thuật.

Tùy model, DN50 có thể là van ren hoặc mặt bích. Cần xác định đúng cấu hình theo catalogue trước khi đặt hàng.

Ứng dụng

Van DN50 có thể được sử dụng để cô lập các nhánh đường ống, thiết bị hoặc khu vực trong hệ thống. Van phù hợp với chức năng đóng mở và không nên dùng làm van điều tiết.

Nếu dùng cho PCCC, cần xác định model có đáp ứng yêu cầu của hệ thống và có cần công tắc giám sát hay không.

Van cổng  KITZ dùng cho PCCC

Có thể sử dụng van KITZ trong PCCC không?

Có thể sử dụng nếu model cụ thể đáp ứng yêu cầu kỹ thuật và tiêu chuẩn của hệ thống PCCC. Không nên mặc định mọi Van cổng  KITZ đều được chứng nhận cho mọi ứng dụng PCCC.

Cần kiểm tra catalogue, chứng nhận và specification của đúng model trước khi đưa vào thiết kế hoặc nghiệm thu. Điều này đặc biệt quan trọng với các công trình yêu cầu sản phẩm có chứng nhận chuyên dụng.

Van cổng  KITZ có công tắc giám sát

Tùy model, van có thể được kết hợp với thiết bị giám sát vị trí. Công tắc giám sát giúp phát hiện van bị thay đổi khỏi vị trí yêu cầu và gửi tín hiệu về hệ thống PCCC.

Công tắc giám sát không thay thế chức năng đóng mở của van. Nó chỉ cung cấp tín hiệu phản hồi để người vận hành biết trạng thái của van.

Ưu điểm của Van cổng  KITZ

Thương hiệu có lịch sử lâu năm

KITZ có lịch sử hoạt động lâu năm trong ngành van và đã phát triển nhiều dòng sản phẩm cho các môi trường khác nhau. Tập đoàn hiện có hệ thống sản xuất và bán hàng quốc tế, với sản phẩm được phân phối tại hơn 50 quốc gia.

Điều này giúp KITZ có danh mục sản phẩm khá rộng. Người dùng có thể lựa chọn giữa nhiều vật liệu và cấu hình tùy ứng dụng.

Đa dạng vật liệu và ứng dụng

KITZ không chỉ sản xuất van cho nước mà còn phục vụ nhiều lĩnh vực như gas, HVAC, dầu khí, hóa chất, bán dẫn và dược phẩm.

Nhờ danh mục đa dạng, người dùng có thể tìm các dòng van phù hợp với nhiều điều kiện làm việc khác nhau. Tuy nhiên, cần chọn đúng model thay vì chỉ dựa vào thương hiệu.

Cách lựa chọn Van cổng  KITZ

Xác định model

KITZ có nhiều dòng van khác nhau nên model là thông tin rất quan trọng. Hai van cùng DN nhưng khác model có thể có vật liệu, pressure rating và ứng dụng khác nhau.

Nếu đã có van KITZ đang sử dụng, nên chụp lại toàn bộ ký hiệu trên thân hoặc nameplate. Đây là cách chính xác hơn so với việc chỉ cung cấp DN.

Xác định kích thước DN

Các kích thước thường gặp gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150 và lớn hơn.

Kích thước phải phù hợp với đường ống và lưu lượng thiết kế. Không nên lựa chọn van chỉ dựa vào đường kính ngoài của ống.

Xác định kiểu kết nối

Van KITZ có thể có kết nối ren hoặc mặt bích tùy dòng sản phẩm. Kiểu kết nối phải tương thích với đường ống.

Với van mặt bích, cần xác định tiêu chuẩn JIS, DIN/EN hoặc ANSI/ASME. Với van ren, cần xác định tiêu chuẩn ren cụ thể.

FAQ về Van cổng KITZ

Van cổng KITZ là của nước nào?

KITZ là thương hiệu van của Nhật Bản và có lịch sử phát triển lâu năm trong lĩnh vực van. Hãng bắt đầu sản xuất van bằng đồng từ năm 1951 và sau đó mở rộng sang nhiều loại vật liệu và van công nghiệp khác.

Tuy nhiên, KITZ có mạng lưới sản xuất và kinh doanh quốc tế. Vì vậy, xuất xứ sản xuất thực tế của từng model không nên suy đoán chỉ dựa vào thương hiệu Nhật Bản mà cần kiểm tra trên nhãn và tài liệu sản phẩm.

Van cổng  KITZ có tốt không?

KITZ là thương hiệu có lịch sử lâu năm và danh mục sản phẩm van rất rộng. Hãng cho biết sản phẩm của mình được sử dụng trong nhiều lĩnh vực từ xây dựng, cấp nước, HVAC đến dầu khí, hóa chất, bán dẫn và dược phẩm.

Tuy nhiên, chất lượng và khả năng phù hợp phải đánh giá theo đúng model và điều kiện sử dụng. Một van tốt nhưng chọn sai vật liệu, áp suất hoặc lưu chất vẫn có thể hoạt động không phù hợp.

Van cổng KITZ có dùng cho nước nóng không?

Có những dòng van KITZ được thiết kế cho nước nóng và các ứng dụng nhiệt độ cao phù hợp. Tuy nhiên, khả năng sử dụng phụ thuộc vào model, vật liệu và giới hạn nhiệt độ cụ thể.

Khi chọn van cần kiểm tra cả seat, packing và gioăng. Không nên chỉ căn cứ vào vật liệu thân van để xác định khả năng chịu nhiệt.

Van cổng KITZ có dùng cho gas không?

KITZ có các dòng van phục vụ ứng dụng gas và các hệ thống lưu chất khác. Tuy nhiên, không phải mọi Van cổng  KITZ đều được thiết kế cho gas.

Nếu sử dụng cho gas, cần xác định đúng model, vật liệu, pressure rating và chứng nhận áp dụng. Việc lựa chọn phải căn cứ vào specification của hệ thống và yêu cầu an toàn liên quan.

Van cổng KITZ có dùng cho PCCC không?

Có thể sử dụng nếu đúng model đáp ứng yêu cầu của hệ thống PCCC. Cần kiểm tra chứng nhận, pressure rating và các yêu cầu kỹ thuật của công trình trước khi lựa chọn.

Nếu cần giám sát trạng thái van, phải xác định thêm khả năng tích hợp supervisory switch. Không nên mặc định mọi Van cổng  KITZ đều phù hợp với mọi hệ thống PCCC.

Van cổng KITZ có những kích thước nào?

KITZ có danh mục van với nhiều kích thước và vật liệu khác nhau. Tùy dòng sản phẩm, có thể gặp các kích thước từ van nhỏ như DN15, DN20, DN25 đến các van đường kính lớn hơn nhiều.

Khi tìm một model cụ thể, cần cung cấp DN, pressure rating và vật liệu. Đây là các thông tin quan trọng để xác định đúng sản phẩm.

Van cổng KITZ có điều tiết lưu lượng được không?

Không nên dùng van cổng để điều tiết lưu lượng liên tục. Chức năng chính của van là đóng hoặc mở hoàn toàn đường ống.

Nếu cần điều chỉnh lưu lượng, nên lựa chọn van cầu, van bướm điều khiển hoặc van điều khiển phù hợp. Việc lựa chọn phụ thuộc vào lưu lượng, áp suất và loại lưu chất.

Kết luận

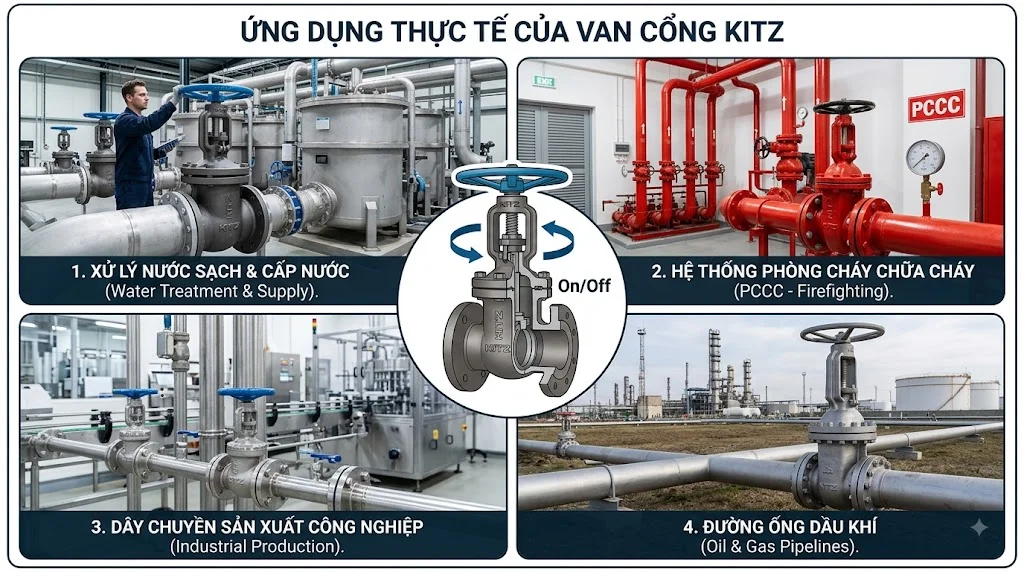

Van cổng KITZ là dòng gate valve của thương hiệu KITZ Nhật Bản, được sử dụng trong nhiều hệ thống từ cấp nước, HVAC, PCCC đến các ứng dụng công nghiệp. KITZ có lịch sử phát triển lâu năm và danh mục sản phẩm đa dạng về vật liệu, chủng loại và thị trường.

Khi lựa chọn Van cổng  KITZ, cần xác định chính xác model, DN, pressure rating, vật liệu, kiểu kết nối, loại lưu chất và nhiệt độ làm việc. Đặc biệt, nếu sử dụng cho PCCC, gas hoặc các môi trường công nghiệp đặc biệt, cần kiểm tra đúng catalogue và chứng nhận của model thay vì chỉ dựa vào thương hiệu KITZ Van cổng KITZ.
