Van cổng DN40 là gì? Cấu tạo, kích thước, giá và ứng dụng

Van cổng DN40 là loại van cổng có kích thước danh nghĩa DN40, tương đương khoảng 1 1/2 inch. Van được sử dụng để đóng hoặc mở dòng nước và các loại lưu chất phù hợp trong hệ thống đường ống. Cơ chế hoạt động của van dựa trên cánh van chuyển động lên xuống theo phương vuông góc với dòng chảy. Khi van mở hoàn toàn, cánh van được nâng khỏi đường dòng chảy; khi đóng, cánh van hạ xuống và ngăn lưu chất đi qua.

Van cổng DN 40 thường được sử dụng trong hệ thống cấp nước, PCCC, HVAC, xử lý nước và các đường ống kỹ thuật. Tùy môi trường làm việc, có thể lựa chọn van bằng đồng, gang, gang cầu, inox hoặc thép.

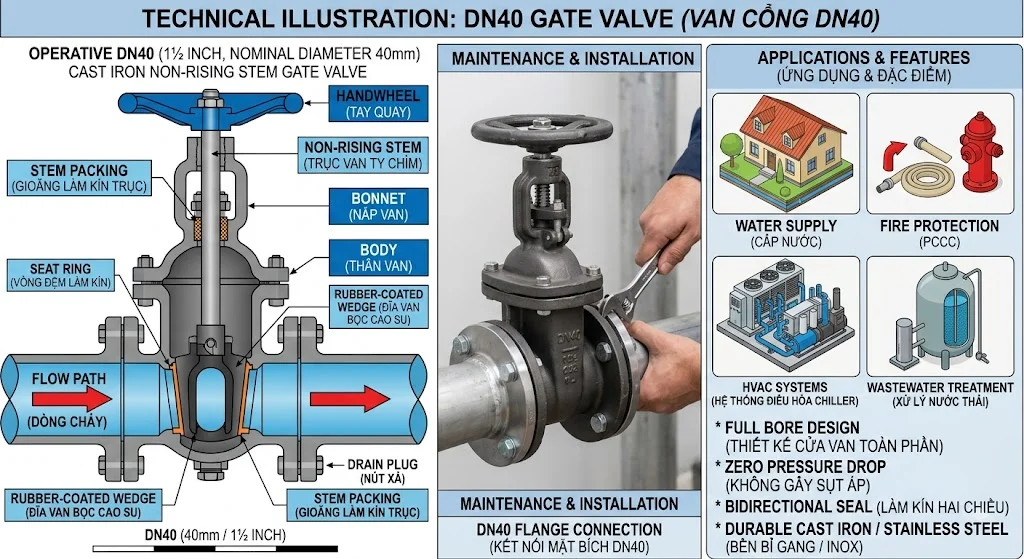

Van cổng DN 40 tương đương bao nhiêu inch?

DN40 tương đương 1 1/2 inch

Theo quy đổi kích thước danh nghĩa thông dụng, DN40 ≈ 1 1/2 inch. Đây là kích thước phổ biến đối với các tuyến ống nước có đường kính trung bình.

DN40 là kích thước danh nghĩa, không phải đường kính thực tế của mọi bộ phận trên van. Đường kính trong, đường kính ngoài và kích thước kết nối phụ thuộc vào tiêu chuẩn sản xuất.

DN40 có phải phi 48 không?

Trong một số loại ống thép, DN40 thường được liên hệ với đường kính ngoài khoảng phi 48,3 mm. Tuy nhiên, cách gọi này không có nghĩa mọi loại ống DN40 đều có cùng đường kính ngoài.

Khi thay thế van trên hệ thống hiện hữu, nên xác định DN40, 1 1/2 inch và tiêu chuẩn kết nối thay vì chỉ dựa vào thông tin phi 48. Điều này đặc biệt quan trọng với van ren.

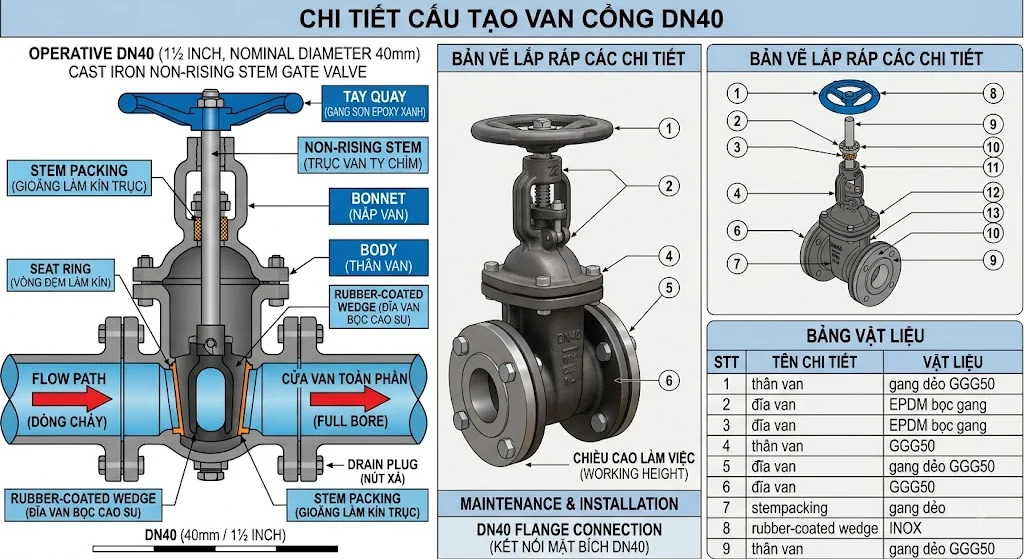

Cấu tạo Van cổng DN 40

Thân van

Thân van là bộ phận chính chịu áp lực và chứa cơ cấu đóng mở. Van DN40 có thể sử dụng thân bằng đồng, gang, gang cầu, inox hoặc thép tùy ứng dụng.

Đối với van DN40 công nghiệp, kết nối có thể là mặt bích. Các dòng van kích thước nhỏ hơn có thể sử dụng kết nối ren tùy thiết kế.

Cánh van

Cánh van thực hiện chức năng đóng hoặc mở dòng lưu chất. Khi mở, cánh được nâng lên khỏi đường dòng chảy; khi đóng, cánh hạ xuống và tiếp xúc với seat.

Đối với van dùng cho nước, cánh có thể được thiết kế dạng nêm và phủ vật liệu đàn hồi. Thiết kế cụ thể phụ thuộc vào từng nhà sản xuất.

Trục van

Trục van truyền chuyển động từ tay quay đến cánh van. Khi xoay tay quay, trục làm cánh van chuyển động lên hoặc xuống.

Van cổng DN 40 có thể sử dụng ty nổi hoặc ty chìm. Ty nổi giúp dễ quan sát trạng thái van nhưng cần nhiều không gian phía trên.

Tay quay

Tay quay dùng để vận hành van bằng tay. Khi xoay tay quay, cánh van được nâng lên hoặc hạ xuống.

Van cổng cần nhiều vòng quay để chuyển đổi giữa trạng thái đóng và mở hoàn toàn. Đây là điểm khác biệt so với van bi, vốn thường chỉ cần xoay khoảng 90 độ.

Seat và gioăng làm kín

Seat là bề mặt làm kín giữa thân và cánh van. Khi van đóng hoàn toàn, cánh van tiếp xúc với seat để hạn chế dòng lưu chất đi qua.

Gioăng và packing giúp ngăn rò rỉ tại các vị trí ghép nối và quanh trục. Vật liệu phổ biến có thể gồm EPDM, NBR, PTFE hoặc các vật liệu chuyên dụng.

Nguyên lý hoạt động của Van cổng DN 40

Khi van mở

Khi xoay tay quay theo chiều mở, trục van nâng cánh van lên. Khi cánh van được nâng hoàn toàn, dòng lưu chất có thể đi qua thân van.

Do cánh van gần như nằm ngoài đường dòng chảy, van có mức cản trở tương đối thấp khi mở hoàn toàn. Đây là lý do van cổng được sử dụng cho nhiều tuyến ống cần duy trì lưu lượng.

Khi van đóng

Khi xoay tay quay theo chiều đóng, cánh van hạ xuống và tiếp xúc với seat. Khi cánh van đóng kín, dòng lưu chất bị cô lập.

Van cổng DN 40 được thiết kế chủ yếu cho đóng và mở, không phải để điều chỉnh lưu lượng liên tục. Việc sử dụng van ở trạng thái mở một phần trong thời gian dài có thể làm giảm tuổi thọ van.

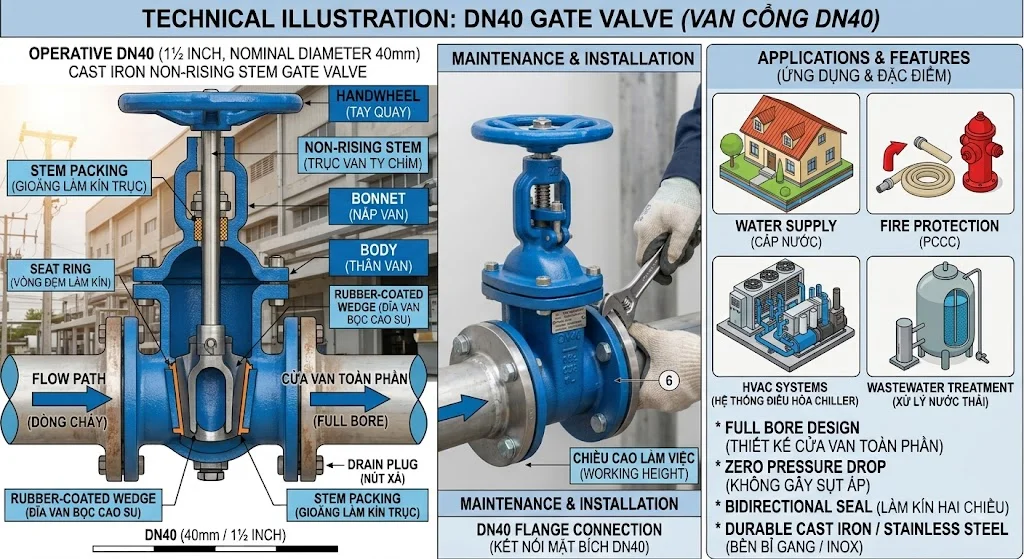

Các loại Van cổng DN 40 phổ biến

Van cổng đồng DN40

Van cổng đồng DN40 thường được sử dụng trong hệ thống cấp nước và các đường ống kích thước vừa và nhỏ. Đồng có khả năng chống ăn mòn khá tốt trong nhiều môi trường nước thông thường.

Van thường sử dụng kết nối ren và vận hành bằng tay quay. Khi lựa chọn cần kiểm tra áp suất và nhiệt độ làm việc cụ thể của sản phẩm.

Van cổng gang DN40

Van cổng gang DN40 có thể được sử dụng trong các hệ thống nước và một số ứng dụng kỹ thuật. Tuy nhiên, ở kích thước DN40, van đồng và inox cũng là những lựa chọn phổ biến.

Nếu sử dụng van gang, cần kiểm tra khả năng chống ăn mòn và điều kiện môi trường. Kiểu kết nối cũng cần phù hợp với đường ống hiện tại.

Van cổng inox DN40

Van cổng inox DN40 phù hợp với các môi trường cần khả năng chống ăn mòn tốt hơn. Inox 304 và inox 316 là những vật liệu thường gặp.

Inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường đặc biệt. Tuy nhiên, nên lựa chọn vật liệu dựa trên loại lưu chất thay vì chỉ dựa vào cấp inox.

Van cổng DN 40 ren trong

Đặc điểm

Van cổng DN 40 ren trong có các đầu kết nối dạng ren trong, thường dùng cho đường ống kích thước 1 1/2 inch.

Kiểu kết nối ren giúp lắp đặt tương đối đơn giản và không cần hàn. Tuy nhiên, cần xác định chính xác tiêu chuẩn ren trước khi mua.

Các tiêu chuẩn ren phổ biến

Van DN40 có thể sử dụng các tiêu chuẩn như BSP, BSPT hoặc NPT tùy sản phẩm và thị trường.

Hai loại ren cùng được gọi là 1 1/2 inch nhưng khác tiêu chuẩn có thể không thể kết nối trực tiếp. Vì vậy, cần kiểm tra catalogue hoặc mẫu van hiện hữu trước khi đặt mua.

Van cổng DN 40 mặt bích

Van cổng DN 40 mặt bích được sử dụng trong một số hệ thống công nghiệp hoặc hệ thống yêu cầu kết nối chắc chắn. Hai đầu van được kết nối với đường ống bằng mặt bích và bulông.

Khi lựa chọn cần xác định tiêu chuẩn mặt bích như JIS, DIN/EN hoặc ANSI/ASME. Cùng DN40 nhưng khác tiêu chuẩn mặt bích có thể có kích thước và cách bố trí lỗ bulông khác nhau.

Ứng dụng của Van cổng DN 40

Hệ thống cấp nước

Van cổng DN 40 có thể được lắp trên các nhánh cấp nước và tuyến ống kỹ thuật. Van giúp cô lập một khu vực khi cần sửa chữa hoặc bảo trì.

Nếu hệ thống yêu cầu đóng mở thường xuyên, van bi DN40 có thể thuận tiện hơn. Van cổng phù hợp với các vị trí cần duy trì trạng thái đóng hoặc mở trong thời gian dài.

Hệ thống PCCC

Van cổng DN 40 có thể được sử dụng ở một số vị trí trong hệ thống PCCC tùy thiết kế. Van có thể thực hiện chức năng cô lập tuyến ống hoặc khu vực.

Nếu thiết kế yêu cầu giám sát trạng thái, có thể sử dụng van cổng có công tắc giám sát. Sản phẩm cần đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn PCCC của công trình.

Hệ thống HVAC

Van cổng DN 40 có thể được sử dụng trên các đường nước nóng, nước lạnh hoặc các tuyến phụ trợ của hệ thống HVAC.

Tuy nhiên, van cổng không phải lựa chọn tối ưu để điều chỉnh lưu lượng. Nếu cần điều tiết, nên sử dụng van cầu hoặc van điều khiển phù hợp.

Ưu điểm của Van cổng DN 40

Tổn thất áp suất thấp khi mở hoàn toàn

Khi cánh van được nâng hoàn toàn, đường dòng chảy được mở tương đối rộng. Điều này giúp van tạo ra mức cản trở thấp trong trạng thái mở hoàn toàn.

Đặc tính này có lợi cho những hệ thống cần duy trì lưu lượng. Tổn thất áp suất thực tế vẫn phụ thuộc vào thiết kế của từng model.

Khả năng đóng ngắt tốt

Cánh van kết hợp với seat tạo thành vùng làm kín khi van đóng. Nếu bề mặt làm kín còn tốt, van có thể cô lập dòng lưu chất hiệu quả.

Van cổng phù hợp với các vị trí cần đóng ngắt để bảo trì. Cần tránh sử dụng van để điều tiết liên tục nhằm hạn chế hao mòn.

Cách lựa chọn Van cổng DN 40

Xác định kích thước

Cần xác định chính xác đường ống sử dụng DN40 hay 1 1/2 inch. Nếu đường ống được gọi là phi 48, nên kiểm tra thêm tiêu chuẩn ống.

Đối với hệ thống hiện hữu, có thể kiểm tra thông số trên van cũ, bản vẽ P&ID hoặc hồ sơ kỹ thuật. Việc xác định đúng kích thước giúp tránh mua nhầm sản phẩm.

Xác định kiểu kết nối

Van DN40 có thể là loại ren hoặc mặt bích tùy sản phẩm. Kiểu kết nối phải phù hợp với đường ống.

Nếu là van ren, cần xác định BSP, BSPT hoặc NPT. Nếu là van mặt bích, cần xác định tiêu chuẩn JIS, DIN/EN hoặc ANSI/ASME.

Xác định áp suất

Cần xác định áp suất làm việc của hệ thống trước khi chọn van. Van phải có pressure rating phù hợp với áp suất thiết kế.

Với hệ thống nước có thể gặp các cấp PN10, PN16 hoặc PN25 tùy thiết kế. Đối với hệ thống công nghiệp, có thể sử dụng các cấp Class theo tiêu chuẩn ASME.

Giá Van cổng DN 40

Giá Van cổng DN 40 phụ thuộc vào vật liệu, thương hiệu, áp suất, kiểu kết nối và cấu hình sản phẩm.

Van cổng đồng DN40 thường có mức giá khác van gang, inox hoặc thép. Các sản phẩm có tiêu chuẩn công nghiệp cao, áp suất lớn hoặc có thiết bị giám sát sẽ có mức giá khác với van dân dụng.

Khi yêu cầu báo giá nên cung cấp tối thiểu DN40, vật liệu, PN/Class, kiểu kết nối, tiêu chuẩn ren hoặc mặt bích và số lượng.

FAQ về Van cổng DN40

Van cổng DN40 tương đương bao nhiêu inch?

Van cổng DN40 thường tương đương 1 1/2 inch theo quy đổi kích thước danh nghĩa. Đây là kích thước phổ biến trong các hệ thống đường ống nước và kỹ thuật.

Tuy nhiên, DN40 không có nghĩa đường kính thực tế của van luôn bằng 40 mm. Cần kiểm tra thêm tiêu chuẩn kết nối và kích thước thực tế của đường ống.

Van cổng DN40 có phải phi 48 không?

Trong một số tiêu chuẩn ống thép, DN40 thường tương ứng với đường kính ngoài khoảng 48,3 mm, nên trong thực tế có thể gặp cách gọi phi 48.

Tuy nhiên, không nên chỉ dựa vào phi 48 khi lựa chọn van. Cần xác định DN40 và kiểu kết nối để bảo đảm van phù hợp với đường ống.

Van cổng DN40 có dùng cho nước nóng không?

Có thể sử dụng nếu model van được thiết kế cho nước nóng và giới hạn nhiệt độ phù hợp. Cần kiểm tra vật liệu thân, seat, gioăng và packing.

Đặc biệt, gioăng có thể là bộ phận giới hạn nhiệt độ của van. Vì vậy, cần tham khảo thông số kỹ thuật của nhà sản xuất trước khi sử dụng.

Van cổng DN40 có dùng cho PCCC không?

Có thể sử dụng nếu sản phẩm đáp ứng yêu cầu kỹ thuật và tiêu chuẩn của hệ thống PCCC. Tùy vị trí, van có thể cần được trang bị công tắc giám sát trạng thái.

Không nên sử dụng van nước thông thường cho PCCC nếu hồ sơ thiết kế yêu cầu chứng nhận chuyên dụng. Cần kiểm tra specification trước khi lựa chọn.

Van cổng DN40 có điều tiết lưu lượng được không?

Van cổng không được thiết kế chủ yếu để điều tiết lưu lượng. Van nên được vận hành ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn.

Nếu thường xuyên mở van một phần, dòng chảy có thể gây rung động và xói mòn cánh van hoặc seat. Khi cần điều chỉnh lưu lượng, nên lựa chọn van cầu hoặc van điều khiển.

Van cổng DN40 ren hay mặt bích tốt hơn?

Không có kiểu kết nối nào luôn tốt hơn trong mọi trường hợp. Van ren phù hợp với đường ống nhỏ và yêu cầu lắp đặt đơn giản, trong khi van mặt bích phù hợp với nhiều hệ thống công nghiệp và thuận tiện khi tháo lắp.

Lựa chọn phải dựa trên kiểu kết nối hiện có của đường ống. Không nên thay đổi từ ren sang mặt bích hoặc ngược lại nếu chưa có phương án kỹ thuật phù hợp.

Kết luận

Van cổng DN40 là loại van có kích thước danh nghĩa DN40, tương đương 1 1/2 inch, được sử dụng trong hệ thống cấp nước, PCCC, HVAC, xử lý nước và nhiều ứng dụng kỹ thuật khác. Van có nhiều lựa chọn về vật liệu như đồng, gang, gang cầu, inox và thép, cùng các kiểu kết nối ren hoặc mặt bích.

Khi lựa chọn Van cổng DN 40, cần xác định đầy đủ DN40, PN/Class, vật liệu, kiểu kết nối, tiêu chuẩn ren hoặc mặt bích, loại lưu chất và nhiệt độ làm việc. Nếu đường ống được gọi là phi 48, vẫn nên kiểm tra lại tiêu chuẩn đường ống để bảo đảm lựa chọn đúng loại van Van cổng DN40.
