Van cổng DN25 là gì? Cấu tạo, kích thước, giá và ứng dụng

Van cổng DN25 là loại van cổng có kích thước danh nghĩa DN25, tương đương khoảng 1 inch. Van được sử dụng để đóng hoặc mở dòng nước và các loại lưu chất phù hợp trong đường ống có kích thước nhỏ và trung bình. Van cổng DN 25 hoạt động bằng cách nâng hoặc hạ cánh van theo phương vuông góc với hướng dòng chảy. Khi mở hoàn toàn, cánh van được nâng lên khỏi đường dòng chảy, giúp hạn chế tổn thất áp suất.

Đây là kích thước phổ biến trong hệ thống cấp nước, đường ống dân dụng, HVAC, PCCC và một số ứng dụng công nghiệp. Tùy nhu cầu, người dùng có thể lựa chọn Van cổng DN 25 bằng đồng, inox, gang hoặc các vật liệu chuyên dụng.

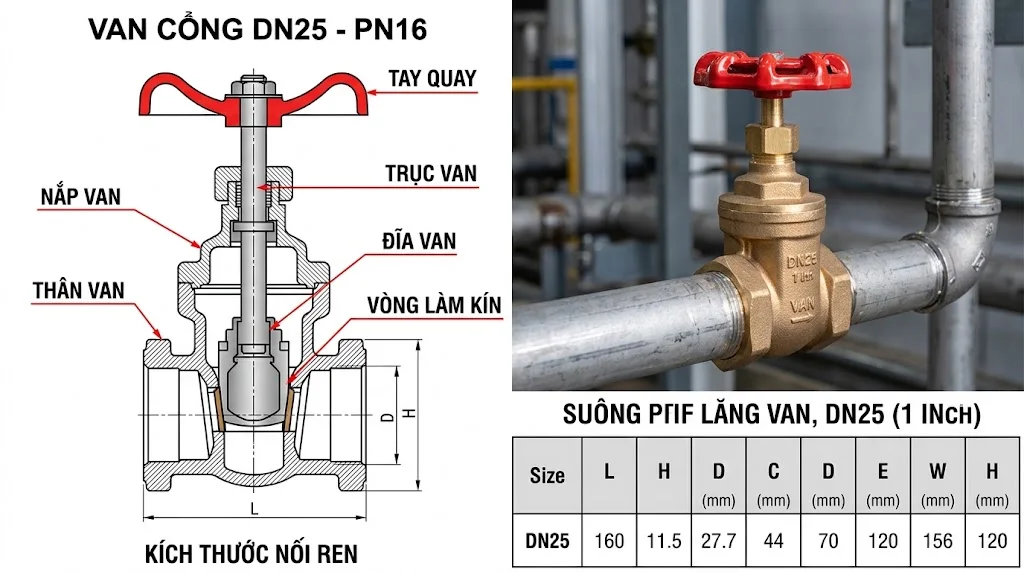

Van cổng DN25 tương đương bao nhiêu inch?

DN25 tương đương 1 inch

Theo quy đổi kích thước danh nghĩa thông dụng, DN25 ≈ 1 inch. Đây là một trong những kích thước van phổ biến nhất trên thị trường.

Tuy nhiên, DN25 là kích thước danh nghĩa chứ không phải đường kính thực tế của mọi bộ phận trên van. Đường kính trong, đường kính ngoài và kích thước ren có thể khác nhau tùy tiêu chuẩn sản xuất.

DN25 có phải phi 34 không?

Trong cách gọi phổ biến tại Việt Nam, đường ống DN25 thường được gọi là ống phi 34 đối với một số loại ống. Tuy nhiên, cần phân biệt giữa đường kính ngoài của ống và kích thước danh nghĩa DN.

Do đó, khi mua van nên cung cấp thông tin DN25 hoặc 1 inch, đồng thời xác định tiêu chuẩn ren nếu sử dụng van ren. Điều này giúp tránh mua nhầm sản phẩm không tương thích.

Cấu tạo Van cổng DN 25

Thân van

Thân van là bộ phận chính chứa cơ cấu đóng mở và chịu áp lực của lưu chất. Với van DN25, thân thường được chế tạo từ đồng, inox, gang hoặc vật liệu phù hợp với ứng dụng.

Hai đầu van có thể sử dụng ren trong, ren ngoài hoặc các kiểu kết nối khác tùy thiết kế. Vật liệu thân cần phù hợp với áp suất, nhiệt độ và loại lưu chất.

Cánh van

Cánh van là bộ phận trực tiếp đóng hoặc mở dòng chảy. Khi mở, cánh van được nâng lên; khi đóng, cánh van hạ xuống và tiếp xúc với bề mặt làm kín.

Thiết kế cánh van có thể khác nhau tùy dòng sản phẩm. Một số van cổng nước sử dụng cánh dạng nêm với vật liệu đàn hồi để tăng khả năng làm kín.

Trục van

Trục van truyền chuyển động từ tay quay đến cánh van. Khi xoay tay quay, trục làm cánh van di chuyển lên hoặc xuống.

Trục cần có độ bền cơ học và khả năng chống ăn mòn phù hợp. Với van sử dụng cho nước nóng hoặc môi trường đặc biệt, cần kiểm tra vật liệu trục và giới hạn nhiệt độ.

Tay quay

Tay quay là bộ phận giúp người dùng vận hành van bằng tay. Van cổng thường cần nhiều vòng quay để chuyển từ trạng thái đóng sang mở hoàn toàn.

Với DN25, tay quay thường đủ để vận hành mà không cần hộp số. Nếu van được sử dụng trong hệ thống tự động hóa, có thể lựa chọn thêm bộ truyền động phù hợp.

Seat và gioăng làm kín

Seat là bề mặt tiếp xúc với cánh van khi van đóng. Hai bộ phận này tạo ra vùng làm kín nhằm ngăn dòng lưu chất đi qua.

Ngoài ra, van còn có packing quanh trục để hạn chế rò rỉ ra bên ngoài. Các vật liệu làm kín phổ biến gồm EPDM, NBR, PTFE và FKM tùy ứng dụng.

Nguyên lý hoạt động của Van cổng DN 25

Khi van mở

Khi xoay tay quay theo chiều mở, trục van nâng cánh van lên khỏi vị trí đóng. Dòng lưu chất có thể đi qua thân van.

Khi cánh van được nâng hoàn toàn, tiết diện dòng chảy gần như được mở tối đa. Vì vậy, van cổng thường có tổn thất áp suất thấp khi ở trạng thái mở hoàn toàn.

Khi van đóng

Khi xoay tay quay theo chiều đóng, cánh van hạ xuống và tiếp xúc với seat. Khi cánh van đóng kín, dòng lưu chất bị ngăn lại.

Van cổng DN 25 phù hợp nhất với chức năng đóng hoặc mở hoàn toàn. Không nên sử dụng van cổng để điều tiết lưu lượng liên tục.

Khi van mở một phần

Nếu cánh van chỉ mở một phần, dòng lưu chất sẽ bị hạn chế. Tuy nhiên, dòng chảy qua khe hẹp có thể gây rung động, xói mòn hoặc làm hỏng bề mặt làm kín.

Nếu hệ thống yêu cầu điều chỉnh lưu lượng thường xuyên, nên sử dụng van cầu, van bướm điều khiển hoặc van điều khiển chuyên dụng.

Các loại Van cổng DN 25 phổ biến

Van cổng đồng DN25

Van cổng đồng DN25 thường được sử dụng trong hệ thống cấp nước dân dụng và các đường ống nhỏ. Đồng có khả năng chống ăn mòn tương đối tốt trong nhiều môi trường nước thông thường.

Van thường có kết nối ren và vận hành bằng tay quay. Khi lựa chọn cần kiểm tra áp suất và nhiệt độ làm việc cụ thể của sản phẩm.

Van cổng inox DN25

Van cổng inox DN25 được sử dụng khi cần khả năng chống ăn mòn tốt hoặc yêu cầu vật liệu inox. Các loại inox 304 và 316 là những lựa chọn phổ biến.

Inox 316 thường phù hợp hơn với một số môi trường có tính ăn mòn cao. Tuy nhiên, cần căn cứ vào lưu chất thực tế để lựa chọn vật liệu phù hợp và tránh tăng chi phí không cần thiết.

Van cổng DN 25 ren trong

Van cổng DN 25 ren trong có hai đầu kết nối bằng ren trong. Đây là cấu hình khá phổ biến cho đường ống nước kích thước nhỏ.

Van cổng DN 25 dùng cho nước nóng

Có thể dùng Van cổng DN 25 cho nước nóng không?

Có thể, nếu model van được nhà sản xuất xác nhận phù hợp với nước nóng và có giới hạn nhiệt độ đáp ứng hệ thống. Không phải mọi van DN25 đều có cùng khả năng chịu nhiệt.

Ngoài vật liệu thân van, cần kiểm tra seat, gioăng và packing. Đây là những bộ phận có thể bị ảnh hưởng bởi nhiệt độ cao.

Lựa chọn vật liệu làm kín

EPDM thường được sử dụng trong nhiều ứng dụng nước và có khả năng chịu nhiệt ở mức phù hợp theo từng sản phẩm. PTFE có khả năng chịu hóa chất và nhiệt độ tốt trong nhiều ứng dụng.

Tuy nhiên, giới hạn nhiệt độ cụ thể phải dựa trên catalogue của nhà sản xuất. Không nên chỉ dựa vào tên vật liệu mà bỏ qua cấu tạo và thông số của toàn bộ van.

Ứng dụng của Van cổng DN 25

Hệ thống cấp nước

Van cổng DN 25 có thể được sử dụng tại các nhánh cấp nước trong nhà ở, tòa nhà và các công trình kỹ thuật. Van giúp cô lập từng nhánh khi cần sửa chữa hoặc bảo trì.

Hệ thống PCCC

Van cổng DN 25 có thể xuất hiện tại một số tuyến hoặc thiết bị phụ trợ trong hệ thống PCCC tùy thiết kế. Tuy nhiên, van dùng cho PCCC phải đáp ứng các yêu cầu kỹ thuật của công trình.

Hệ thống kỹ thuật công nghiệp

Van cổng DN 25 có thể được sử dụng trong các đường ống phụ trợ, đường bypass hoặc những vị trí cần cô lập thiết bị.

Nếu lưu chất là dầu, hóa chất, khí hoặc hơi, cần kiểm tra khả năng tương thích của vật liệu. Van nước thông thường không mặc nhiên phù hợp với mọi loại lưu chất.

Ưu điểm của Van cổng DN 25

Thiết kế nhỏ gọn

DN25 là kích thước nhỏ nên van có thể được bố trí trong những khu vực tương đối hạn chế. Các dòng van ren thường có trọng lượng nhẹ và dễ lắp đặt.

Điều này đặc biệt thuận tiện trong hệ thống cấp nước dân dụng hoặc các đường ống phụ trợ. Tuy nhiên, vẫn cần bố trí khoảng không đủ để vận hành tay quay.

Tổn thất áp suất thấp khi mở hoàn toàn

Khi mở hoàn toàn, cánh van được nâng khỏi đường dòng chảy. Lưu chất có thể đi qua với mức cản trở tương đối thấp.

Đây là một ưu điểm của van cổng so với những loại van được thiết kế chủ yếu để điều tiết. Tổn thất thực tế vẫn phụ thuộc vào thiết kế cụ thể của từng model.

Khả năng cô lập đường ống

Van cổng DN 25 có thể được sử dụng để cô lập một nhánh đường ống khi cần bảo trì. Khi đóng hoàn toàn, van ngăn lưu chất đi qua khu vực phía sau van.

Khả năng làm kín phụ thuộc vào seat, cánh van và tình trạng của van. Bảo trì định kỳ giúp hạn chế rò rỉ và kéo dài tuổi thọ sản phẩm.

Cách lựa chọn Van cổng DN 25

Xác định kích thước

Trước tiên cần xác định đường ống sử dụng DN25 hoặc 1 inch. Nếu đường ống được gọi theo đường kính ngoài như phi 34, nên kiểm tra lại tiêu chuẩn ống.

Việc xác định đúng kích thước giúp tránh mua nhầm van. Với hệ thống hiện hữu, có thể kiểm tra thông số trên van cũ hoặc bản vẽ kỹ thuật.

Xác định áp suất

Van cần có pressure rating phù hợp với áp suất làm việc của hệ thống. Một số van DN25 dân dụng có giới hạn áp suất khác với van công nghiệp.

Nếu hệ thống có áp suất cao, cần kiểm tra thông số PN hoặc pressure rating do nhà sản xuất công bố. Không nên chỉ căn cứ vào vật liệu thân để đánh giá khả năng chịu áp.

Xác định vật liệu

Van đồng phù hợp với nhiều hệ thống nước thông thường. Van inox phù hợp với môi trường yêu cầu khả năng chống ăn mòn cao hơn.

Nếu dùng cho nước nóng, dầu hoặc hóa chất, cần kiểm tra cả vật liệu làm kín. Một van có thân phù hợp nhưng gioăng không tương thích vẫn có thể nhanh chóng bị hỏng.

FAQ về Van cổng DN25

Van cổng DN25 tương đương bao nhiêu inch?

Van cổng DN 25 thường tương đương 1 inch theo quy đổi kích thước danh nghĩa. Đây là kích thước phổ biến trong hệ thống cấp nước và các đường ống kỹ thuật nhỏ.

Tuy nhiên, DN25 không phải đường kính thực tế của mọi bộ phận trên van. Khi mua cần xác định thêm tiêu chuẩn ren hoặc kiểu kết nối.

Van cổng DN25 có phải phi 34 không?

Trong cách gọi phổ biến, đường ống DN25 thường được gọi là phi 34 đối với một số loại ống. Tuy nhiên, phi 34 thường mô tả đường kính ngoài của ống, trong khi DN25 là kích thước danh nghĩa.

Do đó, khi mua van nên sử dụng thông tin DN25 hoặc 1 inch kèm tiêu chuẩn kết nối. Điều này giúp hạn chế nhầm lẫn khi lựa chọn sản phẩm.

Van cổng DN 25 có dùng cho nước nóng không?

Có thể sử dụng nếu model van được thiết kế cho nước nóng và có giới hạn nhiệt độ phù hợp. Cần kiểm tra thông số của gioăng, seat và packing bên cạnh vật liệu thân.

Đặc biệt, không nên chỉ dựa vào việc van được làm bằng đồng hoặc inox để kết luận rằng van phù hợp với nước nóng. Catalogue của nhà sản xuất mới là cơ sở chính để xác định giới hạn nhiệt độ.

Van cổng DN25 có tốt hơn van bi DN25 không?

Không thể kết luận loại nào tốt hơn vì hai loại van phục vụ mục đích khác nhau. Van cổng phù hợp với việc cô lập đường ống, trong khi van bi có ưu điểm đóng mở nhanh và thuận tiện.

Nếu cần thao tác thường xuyên, van bi thường phù hợp hơn. Nếu cần đóng hoặc mở một tuyến ống và duy trì trạng thái trong thời gian dài, van cổng là một lựa chọn phù hợp.

Van cổng DN25 có điều tiết lưu lượng được không?

Van cổng không được thiết kế để điều tiết lưu lượng liên tục. Van nên được sử dụng chủ yếu ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn.

Việc để van mở một phần trong thời gian dài có thể gây rung động, xói mòn và làm giảm tuổi thọ seat. Nếu cần điều tiết lưu lượng, nên sử dụng van cầu hoặc van điều khiển phù hợp.

Van cổng DN25 có dùng cho PCCC không?

Có thể sử dụng trong một số vị trí nếu sản phẩm đáp ứng đúng yêu cầu kỹ thuật và tiêu chuẩn của hệ thống PCCC. Tuy nhiên, không phải mọi van DN25 trên thị trường đều phù hợp với PCCC.

Nếu hồ sơ thiết kế yêu cầu van có chứng nhận hoặc công tắc giám sát, cần lựa chọn đúng model. Việc nghiệm thu phải căn cứ vào specification và tiêu chuẩn áp dụng cho công trình.

Kết luận

Van cổng DN25 là loại van có kích thước danh nghĩa DN25, tương đương 1 inch, được sử dụng phổ biến trong hệ thống cấp nước, HVAC, PCCC và các đường ống kỹ thuật. Với kích thước nhỏ, van thường có thiết kế ren và có nhiều lựa chọn về vật liệu như đồng, inox và gang.

Khi lựa chọn Van cổng DN 25, cần xác định chính xác kích thước, tiêu chuẩn ren, áp suất, vật liệu, nhiệt độ và loại lưu chất. Đặc biệt, nếu đường ống được gọi là phi 34, nên kiểm tra lại tiêu chuẩn ống và ren trước khi mua để bảo đảm van có thể lắp đặt chính xác Van cổng DN25.
