Van cổng gang là gì? Cấu tạo, phân loại và ứng dụng

Van cổng gang là loại van cổng có thân van được chế tạo chủ yếu từ vật liệu gang, được sử dụng để đóng mở và cô lập dòng nước trong hệ thống đường ống. Đây là một trong những dòng van được sử dụng phổ biến trong hệ thống cấp nước, xử lý nước, PCCC, trạm bơm, HVAC và nhiều công trình hạ tầng kỹ thuật.

Van cổng  gang hoạt động bằng cách nâng hoặc hạ một cửa van theo phương vuông góc với dòng chảy. Khi van mở hoàn toàn, cửa van được nâng lên khỏi đường đi của nước, giúp dòng lưu chất đi qua tương đối thông thoáng và hạn chế tổn thất áp suất.

Trên thị trường có nhiều loại Van cổng  gang khác nhau như Van cổng  gang ty nổi, Van cổng  gang ty chìm, Van cổng  gang cầu, Van cổng  gang mặt bích và Van cổng  gang dùng cho PCCC. Việc lựa chọn cần dựa trên kích thước đường ống, áp suất, loại lưu chất, tiêu chuẩn kết nối và điều kiện lắp đặt thực tế.

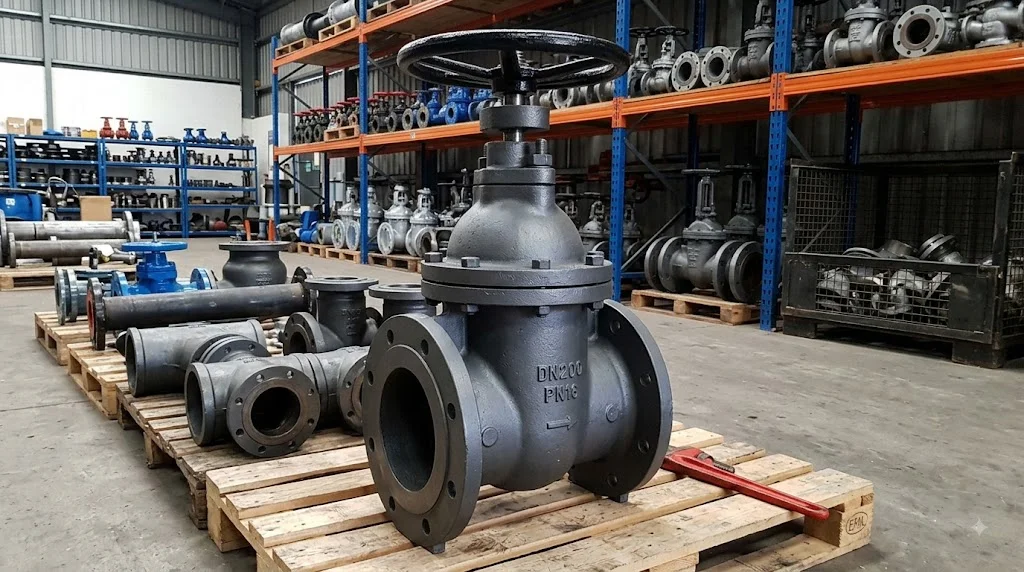

Van cổng  gang là gì?

Van cổng  gang hay Cast Iron Gate Valve là loại van sử dụng cửa van để ngăn hoặc cho phép dòng lưu chất đi qua. Thân van được chế tạo từ gang, trong khi các bộ phận khác như cửa van, trục van và gioăng có thể sử dụng những vật liệu khác nhau tùy thiết kế.

Van thường được sử dụng ở những vị trí cần đóng hoặc mở đường ống hoàn toàn. Khi van mở, cửa van được nâng lên; khi van đóng, cửa van hạ xuống và tiếp xúc với Seat để tạo trạng thái làm kín.

Ưu điểm đáng chú ý của Van cổng  gang là kết cấu chắc chắn, giá thành tương đối hợp lý và có nhiều kích thước. Từ các loại van DN50, DN65, DN80 đến DN100, DN150, DN200 và lớn hơn đều có nhiều lựa chọn trên thị trường.

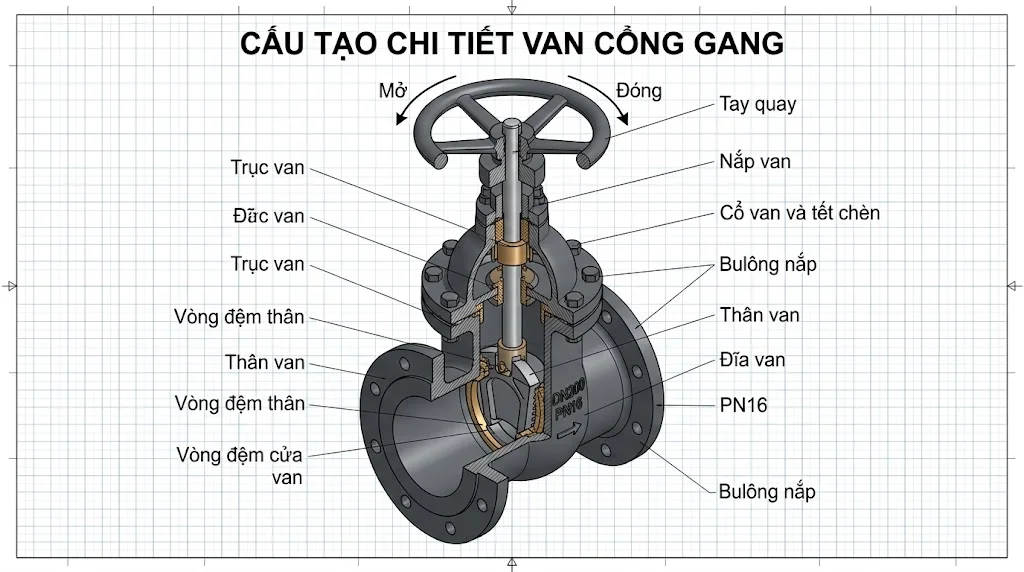

Cấu tạo Van cổng  gang

Thân van gang

Thân van là bộ phận chính bao quanh cửa van và chịu áp lực của dòng nước. Gang được sử dụng vì có khả năng đúc tốt, độ cứng phù hợp và chi phí sản xuất tương đối thấp.

Bề mặt thân van thường được phủ sơn hoặc epoxy để bảo vệ khỏi môi trường ẩm và quá trình ăn mòn. Đối với van sử dụng trong hệ thống nước, lớp phủ epoxy chất lượng tốt có thể giúp tăng độ bền của thiết bị.

Cửa van

Cửa van là bộ phận trực tiếp đóng mở dòng nước. Khi vận hành, cửa van di chuyển theo phương thẳng đứng thông qua chuyển động của trục.

Nhiều dòng Van cổng  gang dùng cửa van bằng gang cầu bọc EPDM. Cấu tạo này giúp cửa có khả năng làm kín tốt và phù hợp với nhiều hệ thống cấp nước.

Trục van

Trục van truyền chuyển động từ tay quay hoặc hộp số đến cửa van. Khi tay quay được xoay, trục sẽ làm cửa van nâng lên hoặc hạ xuống.

Trục có thể được thiết kế dạng ty nổi hoặc ty chìm. Việc lựa chọn loại ty phụ thuộc vào không gian lắp đặt và yêu cầu quan sát trạng thái van.

Tay quay

Tay quay được sử dụng để vận hành van thủ công. Với các Van cổng  gang kích thước nhỏ, tay quay có thể được sử dụng trực tiếp mà không cần hộp số.

Đối với van có kích thước lớn, lực vận hành tăng lên nên có thể sử dụng hộp số. Hộp số giúp giảm lực cần thiết và thuận tiện hơn khi đóng mở.

Seat và gioăng

Seat là bề mặt làm kín giữa cửa van và thân van. Khi cửa van được hạ xuống hoàn toàn, Seat giúp hạn chế dòng nước đi qua.

Gioăng quanh trục có nhiệm vụ ngăn nước rò rỉ ra ngoài. EPDM, NBR và các vật liệu làm kín chuyên dụng khác có thể được sử dụng tùy theo loại lưu chất.

Nguyên lý hoạt động của Van cổng  gang

Khi mở van, người vận hành xoay tay quay theo chiều mở. Chuyển động quay được truyền qua trục và làm cửa van nâng lên khỏi vị trí đóng.

Khi cửa van được nâng hoàn toàn, dòng nước có thể đi qua với tiết diện lớn. Do cửa van không nằm chắn trực tiếp trong dòng chảy khi mở hoàn toàn, tổn thất áp suất thường tương đối thấp.

Khi đóng van, cửa van hạ xuống và ép vào Seat. Khi cửa van đạt vị trí làm kín, dòng nước bị ngăn lại và tuyến đường ống được cô lập.

Các loại Van cổng  gang phổ biến

Van cổng  gang ty chìm

Van cổng  gang ty chìm có trục van nằm bên trong thân và không nhô lên rõ rệt khi đóng mở. Thiết kế này giúp van có chiều cao tổng thể tương đối thấp.

Van ty chìm phù hợp với các vị trí có không gian hạn chế và thường được sử dụng trong hệ thống cấp nước. Khi lắp đặt dưới mặt đất, van có thể kết hợp với phụ kiện vận hành phù hợp để thao tác từ phía trên.

Van cổng  gang ty nổi

Van cổng  gang ty nổi có trục chuyển động lên xuống bên ngoài thân van. Khi mở, ty van nhô lên; khi đóng, ty hạ xuống.

Ưu điểm của thiết kế ty nổi là người vận hành có thể quan sát trạng thái van trực quan hơn. Loại này phù hợp với phòng máy, phòng bơm hoặc các khu vực có đủ khoảng không phía trên.

Van cổng  gang cầu

Van cổng  gang cầu sử dụng gang cầu cho thân hoặc các bộ phận kết cấu chính. Gang cầu có độ bền cơ học tốt và khả năng chịu tải phù hợp với nhiều hệ thống đường ống.

Đây là loại van phổ biến trong mạng lưới cấp nước và các công trình hạ tầng. Một số model sử dụng cửa van bọc cao su để tăng khả năng làm kín.

Van cổng  gang mặt bích

Van cổng  gang mặt bích sử dụng mặt bích ở hai đầu để kết nối với đường ống. Đây là kiểu kết nối phổ biến ở các kích thước từ trung bình đến lớn.

Khi lựa chọn cần kiểm tra tiêu chuẩn mặt bích như JIS, DIN, BS hoặc ANSI. Kích thước lỗ bu lông, đường kính mặt bích và cấp áp suất phải tương thích với hệ thống.

Van cổng  gang PCCC

Van cổng  gang PCCC được sử dụng để đóng mở và cô lập đường ống trong hệ thống phòng cháy chữa cháy. Van có thể được thiết kế dạng ty nổi, ty chìm hoặc kết hợp công tắc giám sát tùy yêu cầu.

Đối với PCCC, không nên lựa chọn chỉ dựa trên vật liệu gang. Cần kiểm tra tiêu chuẩn, chứng nhận, cấp áp suất và yêu cầu giám sát theo đúng hồ sơ thiết kế của công trình.

Thông số kỹ thuật Van cổng  gang

Thông số thực tế phụ thuộc vào từng nhà sản xuất và model. Khi mua hàng nên yêu cầu catalogue kỹ thuật để kiểm tra chính xác chiều dài van, tiêu chuẩn mặt bích, cấp áp suất và vật liệu từng bộ phận.

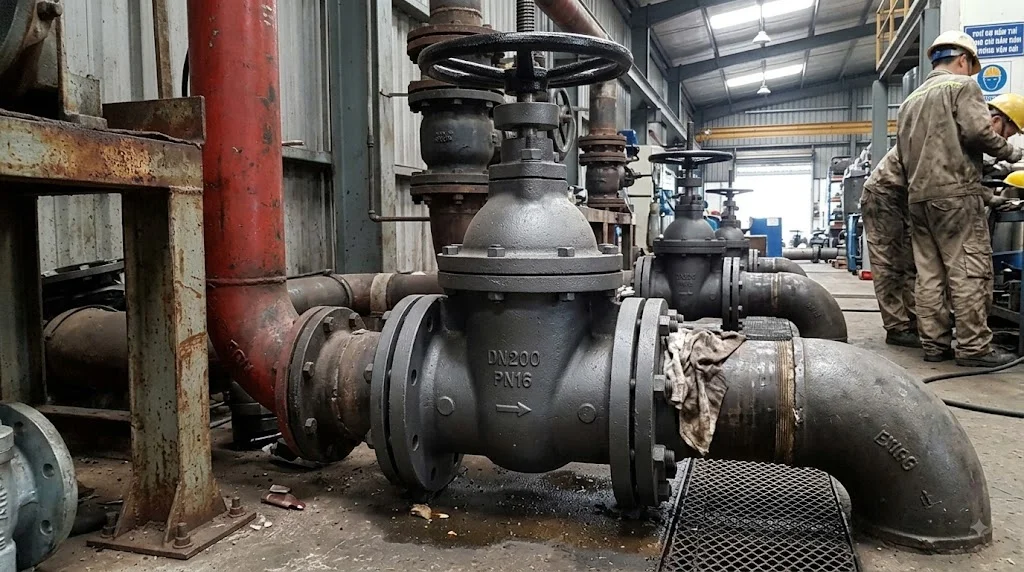

Ưu điểm của Van cổng  gang

Van cổng  gang có ưu điểm lớn về giá thành so với nhiều loại van sử dụng vật liệu đặc biệt. Gang có khả năng đúc tốt, cho phép sản xuất các thân van có hình dạng phức tạp với chi phí tương đối hợp lý.

Khi mở hoàn toàn, cửa van được nâng khỏi dòng chảy nên tổn thất áp suất tương đối thấp. Đây là đặc điểm phù hợp với các hệ thống cấp nước cần duy trì lưu lượng ổn định trên các tuyến ống dài.

Van cũng có nhiều kích thước và cấu hình khác nhau. Người dùng có thể lựa chọn van ty nổi, ty chìm, mặt bích hoặc loại có thiết bị giám sát tùy theo yêu cầu của công trình.

Hạn chế của Van cổng  gang

Một hạn chế của Van cổng  gang là không phù hợp với việc điều tiết lưu lượng liên tục. Khi cửa van chỉ mở một phần, dòng nước có thể gây rung động và tác động lên bề mặt cửa cũng như Seat.

Gang cũng có đặc tính giòn hơn một số vật liệu như thép hoặc gang cầu. Vì vậy, trong quá trình vận chuyển và lắp đặt cần tránh va đập mạnh có thể gây nứt hoặc hư hỏng thân van.

Ngoài ra, khả năng chống ăn mòn phụ thuộc đáng kể vào lớp phủ và môi trường làm việc. Nếu van được sử dụng trong môi trường hóa chất hoặc lưu chất có tính ăn mòn cao, cần cân nhắc vật liệu phù hợp hơn.

Van cổng  gang khác Van cổng  gang cầu như thế nào?

Van cổng  gang và Van cổng  gang cầu đều thuộc nhóm van có thân bằng vật liệu gang, nhưng gang cầu thường có độ bền cơ học và khả năng chịu tải tốt hơn gang xám. Đây là lý do gang cầu được sử dụng rất phổ biến trong các hệ thống cấp nước hiện đại.

Gang xám có ưu điểm về khả năng đúc và giá thành, nhưng độ dẻo và khả năng chịu va đập thấp hơn gang cầu. Gang cầu thường phù hợp hơn với các đường ống chịu áp lực và điều kiện vận hành khắc nghiệt.

Van cổng  gang có dùng cho PCCC không?

Van cổng  gang có thể được sử dụng cho PCCC nếu sản phẩm đáp ứng đầy đủ yêu cầu kỹ thuật của hệ thống. Vật liệu gang chỉ là một yếu tố, trong khi tiêu chuẩn, cấp áp suất và chứng nhận mới là những yếu tố cần kiểm tra khi lựa chọn thiết bị PCCC.

Một số hệ thống có thể yêu cầu van được trang bị tamper switch để giám sát trạng thái đóng mở. Khi van bị đóng ngoài ý muốn, tín hiệu có thể được truyền về tủ điều khiển để cảnh báo.

Ứng dụng của Van cổng  gang

Van cổng  gang được sử dụng phổ biến trong hệ thống cấp nước đô thị và công trình dân dụng. Van có thể được lắp trên đường ống chính hoặc các nhánh để cô lập từng khu vực khi cần sửa chữa.

Trong hệ thống PCCC, Van cổng  gang phù hợp có thể được sử dụng tại các tuyến đường ống theo thiết kế. Đối với những vị trí cần kiểm soát trạng thái, có thể lựa chọn loại tích hợp công tắc giám sát.

Ngoài ra, van còn được sử dụng trong trạm bơm, nhà máy xử lý nước, hệ thống HVAC và nhiều công trình công nghiệp. Với nước thải hoặc môi trường chứa nhiều chất rắn, cần đánh giá kỹ trước khi sử dụng Van cổng  gang thông thường và có thể phải lựa chọn van cổng dao chuyên dụng.

Cách lựa chọn Van cổng  gang

Khi lựa chọn Van cổng  gang, trước tiên cần xác định kích thước đường ống và kiểu kết nối. Các kích thước phổ biến gồm DN50, DN65, DN80, DN100, DN150, DN200 và lớn hơn, với kết nối mặt bích là lựa chọn phổ biến ở các kích thước trung bình và lớn.

Tiếp theo cần xác định áp suất làm việc và loại lưu chất. Với hệ thống nước thông thường, van gang cầu bọc epoxy và cửa bọc EPDM là cấu hình được sử dụng rộng rãi, trong khi môi trường đặc biệt có thể yêu cầu vật liệu hoặc lớp phủ khác.

FAQ – Câu hỏi thường gặp về Van cổng gang

Van cổng gang dùng để làm gì?

Van cổng gang dùng để đóng mở và cô lập dòng nước trong đường ống. Van thường được sử dụng trong cấp nước, PCCC, xử lý nước, trạm bơm và các hệ thống kỹ thuật khác.

Van cổng gang có những kích thước nào?

Van cổng  gang có nhiều kích thước từ DN50 đến DN1000 hoặc lớn hơn tùy nhà sản xuất. Những kích thước phổ biến gồm DN50, DN80, DN100, DN150, DN200 và DN300.

Van cổng gang có tốt không?

Van cổng  gang có ưu điểm về độ bền, giá thành và khả năng sử dụng rộng rãi trong hệ thống nước. Tuy nhiên, chất lượng thực tế phụ thuộc vào loại gang, thiết kế, lớp phủ, Seat và tiêu chuẩn sản xuất của từng model.

Van cổng gang có điều tiết lưu lượng không?

Không nên sử dụng Van cổng  gang để điều tiết lưu lượng thường xuyên. Van được thiết kế chủ yếu cho hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn để cô lập đường ống.

Van cổng gang và van cổng inox loại nào tốt hơn?

Không có loại nào tốt hơn trong mọi trường hợp. Van gang phù hợp với nhiều hệ thống nước nhờ giá thành hợp lý, trong khi van inox có ưu thế về khả năng chống ăn mòn và phù hợp với những môi trường yêu cầu vật liệu cao hơn.

Kết luận

Van cổng gang là một trong những dòng van công nghiệp phổ biến nhất, được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, xử lý nước và các công trình hạ tầng. Van có cấu tạo tương đối đơn giản, khả năng đóng mở và cô lập dòng chảy tốt, đồng thời có ưu điểm về chi phí và sự đa dạng kích thước.

Khi lựa chọn Van cổng  gang, cần quan tâm đến DN, PN, vật liệu thân, loại cửa van, kiểu ty, tiêu chuẩn mặt bích, vật liệu gioăng và phương thức vận hành. Đặc biệt, với hệ thống PCCC hoặc công trình yêu cầu tiêu chuẩn cao, cần kiểm tra đầy đủ chứng nhận và catalogue của đúng model trước khi đưa van vào sử dụng Van cổng gang.
