Van cổng DN200 là gì? Cấu tạo, thông số kỹ thuật và ứng dụng

Van cổng DN200 là loại van cổng có kích thước danh nghĩa DN200, tương đương 8 inch, được sử dụng để đóng mở và cô lập dòng nước trong các hệ thống đường ống có đường kính lớn. Đây là kích thước phổ biến trong hệ thống cấp nước, PCCC, xử lý nước, trạm bơm, HVAC và các đường ống công nghiệp.

Van sử dụng một cửa van chuyển động lên xuống theo phương vuông góc với dòng chảy. Khi mở hoàn toàn, cửa van được nâng lên khỏi đường đi của dòng lưu chất, nhờ đó dòng nước có thể đi qua với tổn thất áp suất tương đối thấp.

Do có kích thước lớn, Van cổng DN 200 thường được chế tạo dạng mặt bích và sử dụng tay quay kết hợp hộp số để giảm lực vận hành. Tùy yêu cầu, van có thể là ty nổi, ty chìm, cửa van bọc cao su hoặc kim loại, đồng thời có thể tích hợp công tắc giám sát hoặc bộ truyền động điện.

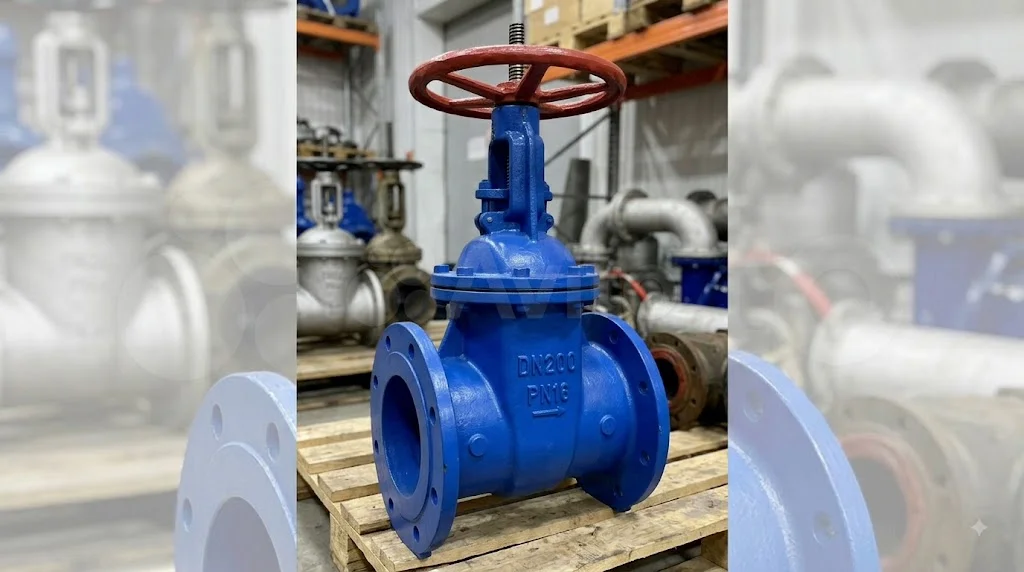

Van cổng DN 200 tương đương bao nhiêu inch?

Van cổng DN 200 tương đương 8 inch, thường được gọi là van cổng 8 inch hoặc van cổng 200A. DN200 là kích thước danh nghĩa của van và đường ống, không phải đường kính thực tế của mọi bộ phận bên trong van.

Đối với một số tiêu chuẩn ống thép thông dụng, DN200 có đường kính ngoài khoảng 219,1 mm, vì vậy trên thị trường đôi khi có cách gọi là van cổng phi 219. Tuy nhiên, cách gọi phi 219 chỉ phù hợp với một số loại ống cụ thể và không nên dùng thay thế cho DN200 trong hồ sơ kỹ thuật.

Cấu tạo Van cổng DN 200

Thân van

Thân van là bộ phận lớn nhất, có nhiệm vụ chứa cửa van và chịu áp lực của dòng nước. Van cổng DN 200 dùng trong hệ thống nước thường được chế tạo từ gang, gang cầu hoặc thép tùy theo cấp áp suất và yêu cầu kỹ thuật.

Do kích thước lớn, thân van phải có độ bền cơ học cao và khả năng chịu được áp lực thủy lực trong quá trình vận hành. Bề mặt ngoài thường được phủ epoxy hoặc lớp sơn bảo vệ để hạn chế ăn mòn.

Cửa van

Cửa van thực hiện chức năng trực tiếp đóng hoặc mở dòng nước. Khi mở, cửa được nâng lên; khi đóng, cửa hạ xuống và ép vào Seat để ngăn dòng chảy.

Nhiều loại Van cổng DN 200 sử dụng cửa van bằng gang cầu bọc EPDM. Cấu hình này tạo khả năng làm kín tốt và phù hợp với nhiều hệ thống cấp nước.

Trục van

Trục van truyền chuyển động từ hộp số hoặc tay quay đến cửa van. Tùy thiết kế, DN200 có thể sử dụng ty nổi hoặc ty chìm.

Với van ty nổi, vị trí của trục thay đổi theo trạng thái đóng mở nên thuận tiện cho việc quan sát. Van ty chìm có chiều cao tổng thể thấp hơn và phù hợp với những vị trí hạn chế không gian.

Hộp số

Với kích thước DN200, lực vận hành trực tiếp bằng tay có thể lớn nên nhiều sản phẩm được trang bị hộp số. Hộp số làm giảm lực cần thiết để nâng hoặc hạ cửa van.

Việc sử dụng hộp số giúp người vận hành đóng mở van thuận tiện hơn. Tuy nhiên, cần thao tác đúng hướng và không dùng lực quá mức để tránh gây hư hỏng trục, bánh răng hoặc Seat.

Mặt bích

Van cổng DN 200 thường sử dụng kết nối mặt bích với đường ống. Hai đầu van có mặt bích được liên kết với mặt bích trên đường ống thông qua bu lông và gioăng.

Khi lựa chọn van, cần xác định chính xác tiêu chuẩn mặt bích như JIS, DIN, BS hoặc ANSI. Hai mặt bích phải có cùng hoặc tương thích tiêu chuẩn về kích thước, khoảng cách lỗ bu lông và cấp áp suất.

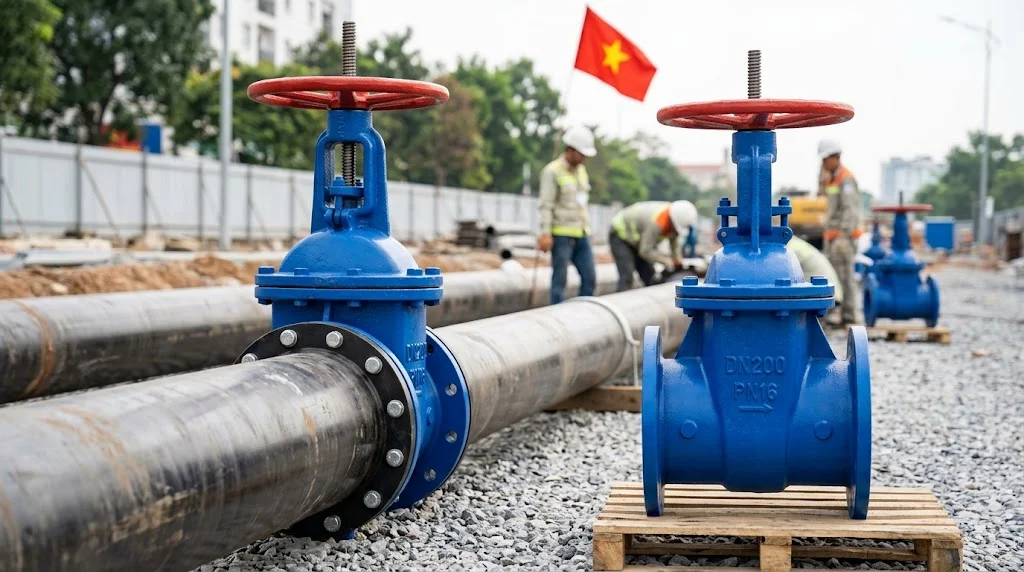

Nguyên lý hoạt động của Van cổng DN 200

Khi mở van, người vận hành xoay tay quay hoặc hộp số theo chiều mở. Chuyển động quay được truyền qua trục để nâng cửa van lên khỏi vị trí đóng.

Khi cửa van được nâng hoàn toàn, tiết diện dòng chảy được mở tối đa. Nhờ đó, nước có thể đi qua van với tổn thất áp suất tương đối thấp, đặc biệt phù hợp với các tuyến ống có lưu lượng lớn.

Khi đóng van, cửa van được hạ xuống cho đến khi tiếp xúc với Seat. Khi cửa van tạo được độ kín, dòng nước bị ngăn lại và tuyến đường ống được cô lập.

Các loại Van cổng DN 200 phổ biến

Van cổng DN 200 ty nổi

Van cổng DN 200 ty nổi có trục van chuyển động lên xuống bên ngoài thân khi vận hành. Khi mở, trục nhô lên; khi đóng, trục hạ xuống.

Ưu điểm của loại này là dễ nhận biết trạng thái đóng mở bằng mắt. Van thường phù hợp với phòng bơm, nhà máy hoặc các vị trí có đủ không gian phía trên.

Van cổng DN 200 ty chìm

Van cổng DN 200 ty chìm có trục nằm bên trong thân van. Khi vận hành, chiều cao tổng thể của van thay đổi ít hơn so với loại ty nổi.

Thiết kế này phù hợp với các vị trí có không gian hạn chế hoặc van được lắp đặt dưới mặt đất. Tuy nhiên, việc xác định trạng thái đóng mở bằng mắt không thuận tiện bằng van ty nổi.

Van cổng DN 200 gang cầu

Van cổng gang cầu DN200 được sử dụng phổ biến trong hệ thống cấp nước và PCCC. Thân gang cầu có độ bền cơ học tốt, trong khi cửa van có thể được bọc EPDM để tăng khả năng làm kín.

Van cổng DN 200 inox

Van cổng DN 200 inox có khả năng chống ăn mòn tốt và phù hợp với các môi trường có yêu cầu cao về vật liệu. Tùy model, thân và các bộ phận tiếp xúc với lưu chất có thể sử dụng inox 304 hoặc inox 316.

Van inox thường có giá cao hơn van gang cầu. Do đó, chỉ nên lựa chọn inox khi điều kiện môi trường hoặc yêu cầu kỹ thuật thực sự cần thiết.

Van cổng DN 200 tín hiệu điện

Van cổng DN 200 có tín hiệu điện được trang bị công tắc giám sát để phát hiện trạng thái đóng hoặc mở. Tín hiệu có thể được đưa về tủ điều khiển hoặc hệ thống giám sát trung tâm.

Loại van này phù hợp với hệ thống PCCC và các công trình yêu cầu theo dõi trạng thái van. Khi van bị đóng ngoài ý muốn, hệ thống có thể phát hiện thay đổi và đưa ra cảnh báo.

Thông số kỹ thuật Van cổng DN 200

Thông số trên chỉ mang tính tham khảo. Khi đặt hàng cần xác định đúng model và catalogue, bởi cùng là DN200 nhưng có thể khác nhau về cấp áp suất, chiều dài van, tiêu chuẩn mặt bích và vật liệu.

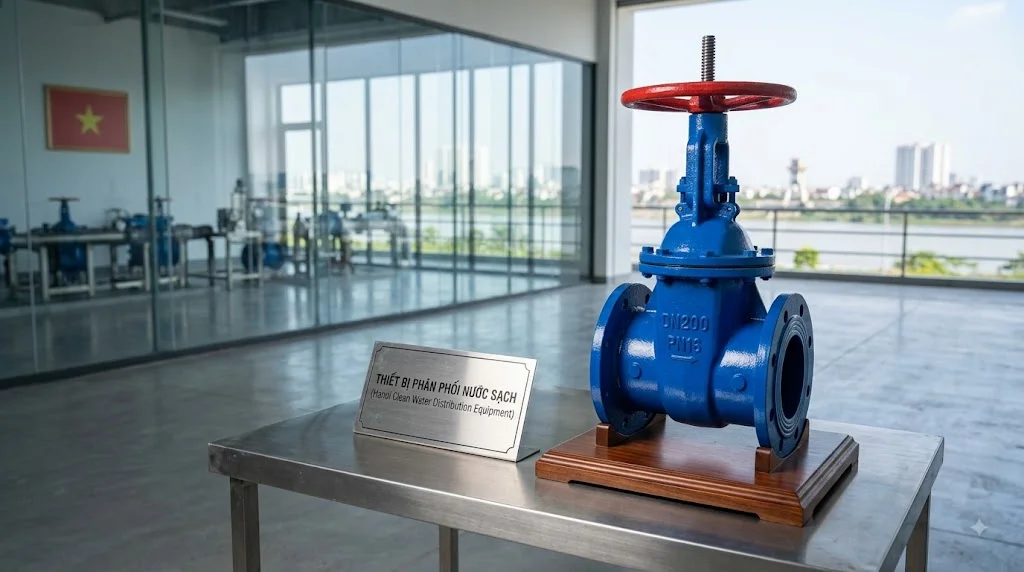

Van cổng DN 200 có dùng cho PCCC không?

Van cổng DN 200 có thể được sử dụng trong hệ thống PCCC nếu model được thiết kế và chứng nhận phù hợp với yêu cầu của công trình. Kích thước DN200 chỉ cho biết kích thước danh nghĩa, không chứng minh van đã đáp ứng tiêu chuẩn PCCC.

Đối với công trình PCCC, cần kiểm tra tiêu chuẩn, chứng nhận, áp suất làm việc và yêu cầu giám sát trạng thái. Một số dự án có thể yêu cầu van có tamper switch để truyền tín hiệu về hệ thống giám sát.

Van cổng DN 200 có điều tiết lưu lượng không?

Van cổng DN 200 chủ yếu được thiết kế để đóng hoặc mở hoàn toàn đường ống. Khi mở hoàn toàn, van có ưu điểm là tổn thất áp suất tương đối thấp và phù hợp với các tuyến ống có lưu lượng lớn.

Không nên sử dụng van cổng để điều tiết lưu lượng liên tục bằng cách duy trì cửa van ở trạng thái mở một phần. Dòng nước có thể gây rung động, xói mòn cửa van và ảnh hưởng đến bề mặt làm kín.

Nếu cần điều chỉnh lưu lượng trên đường ống DN200, có thể xem xét van bướm điều khiển, van cầu hoặc van điều khiển chuyên dụng tùy yêu cầu thủy lực.

Ứng dụng của Van cổng DN 200

Van cổng DN 200 được sử dụng phổ biến trong hệ thống cấp nước đô thị, nhà máy và các công trình hạ tầng. Van thường được lắp trên đường ống chính để cô lập từng khu vực khi cần bảo trì hoặc sửa chữa.

Trong hệ thống PCCC, van DN200 có thể được sử dụng tại các tuyến đường ống chính, phòng bơm hoặc các khu vực phân phối nước chữa cháy theo thiết kế. Với những vị trí yêu cầu giám sát, van có thể được trang bị công tắc tín hiệu.

Trong nhà máy xử lý nước, trạm bơm và hệ thống công nghiệp, Van cổng DN 200 được sử dụng để đóng mở các tuyến nước có lưu lượng lớn. Với nước thải hoặc lưu chất chứa nhiều chất rắn, cần xem xét liệu van cổng thông thường có phù hợp hay nên sử dụng van cổng dao.

Cách lựa chọn Van cổng DN 200

Khi lựa chọn Van cổng DN 200, trước tiên cần xác định kích thước đường ống và tiêu chuẩn mặt bích. DN200 chỉ là kích thước danh nghĩa, còn JIS, DIN, BS hay ANSI quyết định nhiều thông số hình học của mặt bích.

Tiếp theo cần xác định áp suất, nhiệt độ và loại lưu chất. Với hệ thống nước thông thường, van gang cầu PN16 thường là một lựa chọn phổ biến, trong khi môi trường đặc biệt có thể cần inox hoặc vật liệu chuyên dụng.

Cuối cùng cần xác định phương thức vận hành và yêu cầu giám sát. Với van DN200, hộp số thường giúp giảm lực vận hành; nếu cần tự động hóa hoặc giám sát từ xa, có thể lựa chọn actuator điện hoặc công tắc giám sát trạng thái.

FAQ – Câu hỏi thường gặp về Van cổng DN200

Van cổng DN200 bằng bao nhiêu inch?

Van cổng DN200 tương đương 8 inch, thường được gọi là van cổng 8 inch hoặc 200A. Đây là kích thước phổ biến trong các hệ thống đường ống có lưu lượng lớn.

Van cổng DN200 có phải phi 219 không?

Đối với nhiều loại ống thép thông dụng, DN200 có đường kính ngoài khoảng 219,1 mm, nên thường được gọi là phi 219. Tuy nhiên, cần dựa vào tiêu chuẩn đường ống cụ thể để xác định chính xác kích thước ngoài.

Van cổng DN200 PN16 nghĩa là gì?

DN200 là kích thước danh nghĩa, còn PN16 là cấp áp suất danh nghĩa. Vì vậy, Van cổng DN 200 PN16 là van cổng kích thước DN200 với cấp áp suất PN16 theo tiêu chuẩn áp dụng.

Van cổng DN200 ty nổi và ty chìm khác nhau thế nào?

Ty nổi chuyển động lên xuống bên ngoài khi van vận hành nên dễ quan sát trạng thái đóng mở. Ty chìm có thiết kế gọn hơn về chiều cao và phù hợp với những vị trí hạn chế không gian.

Van cổng DN200 có cần hộp số không?

Không phải mọi model đều bắt buộc có hộp số, nhưng với kích thước DN200, hộp số thường được sử dụng để giảm lực vận hành. Việc có cần hộp số hay không phụ thuộc vào thiết kế van, áp suất và mô-men vận hành của từng model.

Kết luận

Van cổng DN200 là van cổng kích thước DN200, tương đương 8 inch, được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, xử lý nước và các đường ống công nghiệp. Van có ưu điểm về khả năng cô lập dòng chảy và tổn thất áp suất thấp khi mở hoàn toàn, đồng thời có nhiều lựa chọn về vật liệu, kiểu ty và phương thức vận hành.

Khi lựa chọn Van cổng DN 200, cần kiểm tra đầy đủ kích thước DN200, cấp áp suất, tiêu chuẩn mặt bích, vật liệu, kiểu ty, Seat và phương thức vận hành. Nếu sử dụng cho PCCC, cần kiểm tra thêm tiêu chuẩn và chứng nhận của đúng model để bảo đảm thiết bị đáp ứng yêu cầu kỹ thuật và nghiệm thu của công trình Van cổng DN200.
