Van cổng DN20 là gì? Cấu tạo, thông số, ứng dụng và cách chọn

Van cổng DN20 là loại van cổng có kích thước danh nghĩa DN20, thường tương đương 3/4 inch. Van được sử dụng để đóng hoặc mở dòng nước và các loại lưu chất phù hợp trong đường ống có kích thước nhỏ. Khác với van bi, van cổng sử dụng cánh van chuyển động lên xuống để ngăn hoặc cho phép lưu chất đi qua. Khi mở hoàn toàn, cánh van được nâng ra khỏi đường dòng chảy nên khả năng cản trở dòng lưu chất tương đối thấp.

Van cổng DN 20 thường xuất hiện trong hệ thống cấp nước, đường ống dân dụng, HVAC, hệ thống kỹ thuật và một số ứng dụng công nghiệp. Với kích thước nhỏ, van thường sử dụng kết nối ren thay vì mặt bích.

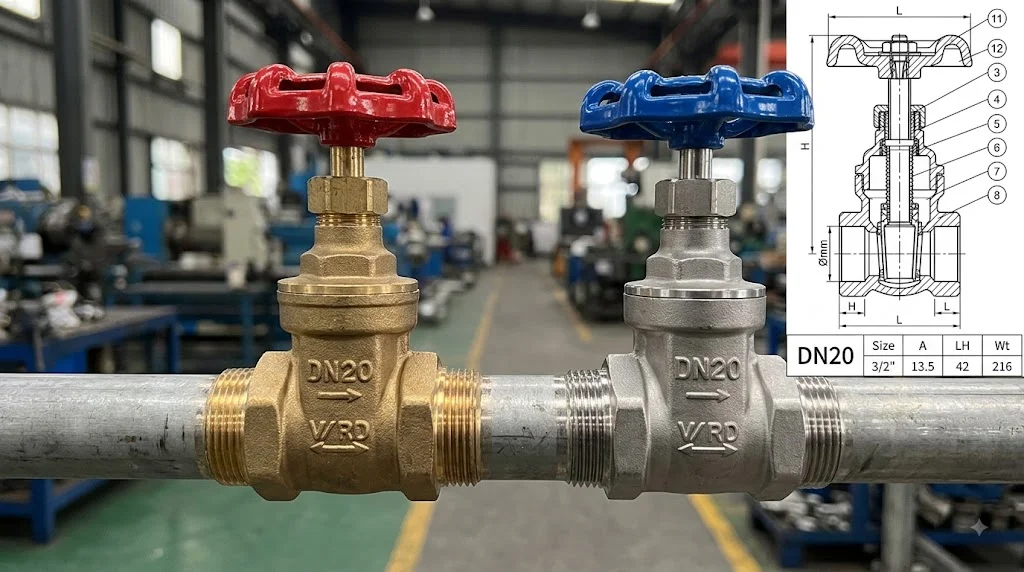

Van cổng DN 20 tương đương bao nhiêu inch?

DN20 tương đương 3/4 inch

Theo quy đổi kích thước danh nghĩa thông dụng, DN20 ≈ 3/4 inch. Đây là kích thước khá phổ biến đối với đường ống nước nhỏ.

Tuy nhiên, DN20 là kích thước danh nghĩa và không đồng nghĩa với việc đường kính thực tế của mọi bộ phận trên van đều bằng 20 mm. Kích thước thực tế phụ thuộc vào tiêu chuẩn ren và thiết kế của từng sản phẩm.

DN20 có phải phi 27 không?

Trong cách gọi phổ biến tại Việt Nam, ống DN20 thường được gọi là ống phi 27 trong một số loại ống. Tuy nhiên, cần phân biệt giữa đường kính ngoài của ống và kích thước danh nghĩa của van.

Vì vậy, khi mua van không nên chỉ cung cấp thông tin "phi 27". Nên xác định rõ DN20, 3/4 inch và tiêu chuẩn ren để bảo đảm van tương thích với đường ống.

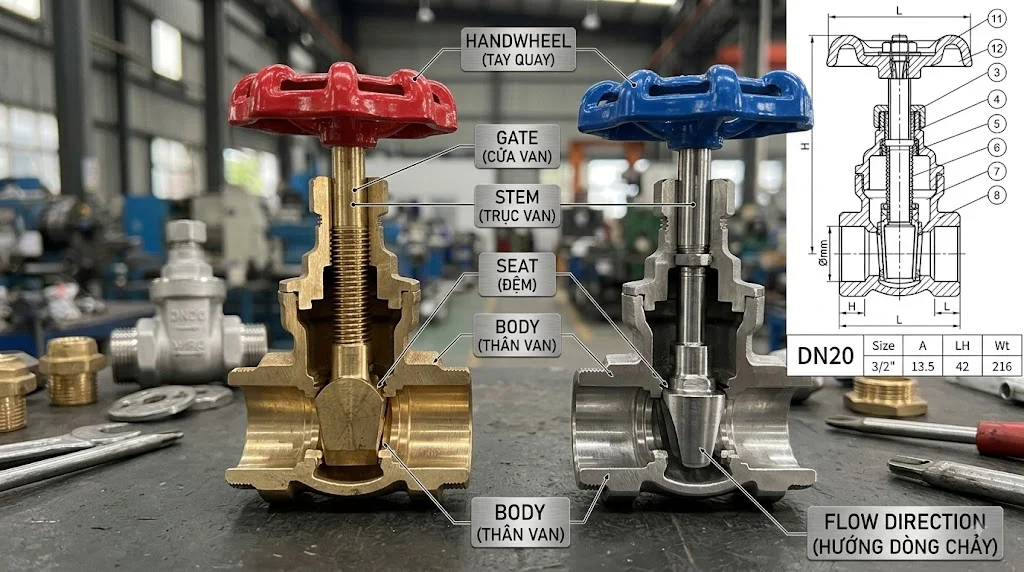

Cấu tạo Van cổng DN 20

Thân van

Thân van là bộ phận chứa cơ cấu đóng mở và chịu áp lực của dòng lưu chất. Với van DN20, thân thường được chế tạo từ đồng, inox hoặc các vật liệu phù hợp khác.

Hai đầu van thường được thiết kế dạng ren trong hoặc cấu hình ren phù hợp để kết nối với đường ống. Vật liệu thân cần được lựa chọn theo loại lưu chất và điều kiện làm việc.

Cánh van

Cánh van là bộ phận trực tiếp đóng hoặc mở dòng lưu chất. Khi xoay tay quay, cánh van được nâng lên hoặc hạ xuống bên trong thân.

Khi mở hoàn toàn, cánh van được đưa ra khỏi tiết diện dòng chảy. Khi đóng, cánh van tiếp xúc với bề mặt làm kín để ngăn lưu chất đi qua.

Trục van

Trục van truyền chuyển động từ tay quay đến cánh van. Khi người vận hành xoay tay quay, trục sẽ làm cánh van di chuyển theo chiều đóng hoặc mở.

Trục cần có độ bền cơ học và khả năng chống ăn mòn phù hợp. Với van sử dụng cho nước nóng hoặc môi trường đặc biệt, vật liệu trục cần được kiểm tra kỹ.

Tay quay

Tay quay giúp người dùng vận hành van bằng tay. Do van cổng cần nhiều vòng quay để đóng mở hoàn toàn nên tay quay thường được thiết kế có kích thước phù hợp với lực vận hành.

Đối với DN20, lực vận hành thường không lớn như các van kích thước lớn. Vì vậy, van thường không cần hộp số hoặc actuator.

Seat và gioăng làm kín

Seat là bề mặt mà cánh van tiếp xúc khi đóng. Đây là bộ phận quan trọng quyết định khả năng ngăn dòng chảy.

Gioăng và packing có nhiệm vụ hạn chế rò rỉ tại các vị trí ghép nối và quanh trục. Vật liệu có thể là EPDM, NBR, PTFE hoặc các vật liệu khác tùy model.

Nguyên lý hoạt động của Van cổng DN 20

Khi mở van

Khi xoay tay quay theo chiều mở, trục van nâng cánh van lên. Khoảng trống bên trong thân van được mở để lưu chất đi qua.

Khi van mở hoàn toàn, cánh van gần như không nằm trong đường dòng chảy. Nhờ đó, tổn thất áp suất thường thấp hơn so với một số loại van điều tiết.

Khi đóng van

Khi xoay tay quay theo chiều đóng, cánh van hạ xuống và tiếp xúc với seat. Khi cánh van đóng hoàn toàn, dòng lưu chất bị ngăn lại.

Van cổng DN 20 phù hợp nhất với chức năng đóng ngắt. Không nên sử dụng van ở trạng thái mở một phần trong thời gian dài để điều chỉnh lưu lượng.

Các loại Van cổng DN 20 phổ biến

Van cổng đồng DN20

Van cổng đồng DN20 là loại phổ biến trong hệ thống cấp nước dân dụng và các đường ống nhỏ. Đồng có khả năng chống ăn mòn tương đối tốt trong nhiều môi trường nước thông thường.

Van thường sử dụng kết nối ren và vận hành bằng tay quay. Khi mua cần kiểm tra áp suất và nhiệt độ làm việc vì mỗi model có giới hạn khác nhau.

Van cổng inox DN20

Van cổng inox DN20 được sử dụng khi cần khả năng chống ăn mòn cao hơn hoặc yêu cầu vật liệu inox. Inox 304 và inox 316 là những vật liệu phổ biến.

Inox 316 thường phù hợp hơn với một số môi trường có tính ăn mòn cao. Tuy nhiên, không phải mọi ứng dụng đều cần inox 316 nên cần cân nhắc dựa trên lưu chất thực tế.

Van cổng gang DN20

Van cổng gang ở kích thước DN20 ít phổ biến hơn các dòng van đồng hoặc inox. Gang thường được sử dụng nhiều hơn ở các van kích thước lớn.

Nếu lựa chọn van gang DN20, cần kiểm tra kiểu kết nối và khả năng đáp ứng của sản phẩm đối với đường ống hiện tại. Với đường ống nhỏ, van đồng hoặc inox thường thuận tiện hơn về kích thước và kết nối.

Van cổng DN 20 ren trong

Đặc điểm

Van cổng DN 20 ren trong có hai đầu kết nối dạng ren trong, thường phù hợp với các đường ống hoặc phụ kiện có ren ngoài tương ứng.

Đây là kiểu kết nối phổ biến ở van kích thước nhỏ. Khi lắp đặt cần xác định đúng tiêu chuẩn ren như BSP, BSPT hoặc NPT.

Lưu ý khi lắp đặt

Không nên cố gắng vặn các loại ren khác tiêu chuẩn vào nhau. Mặc dù có thể bắt đầu ăn ren, sự khác biệt về biên dạng hoặc bước ren có thể dẫn đến rò rỉ hoặc làm hỏng ren.

Nên sử dụng vật liệu làm kín ren phù hợp như băng PTFE hoặc keo chuyên dụng theo yêu cầu của hệ thống. Khi siết van cần tác động lực đúng vào phần lục giác hoặc vị trí được nhà sản xuất quy định.

Ứng dụng của Van cổng DN 20

Hệ thống cấp nước gia đình

Van cổng DN 20 có thể được sử dụng trên các nhánh cấp nước nhỏ trong nhà ở. Van giúp cô lập một khu vực để sửa chữa mà không cần ngắt toàn bộ hệ thống.

Tuy nhiên, với nhu cầu đóng mở thường xuyên, van bi DN20 thường tiện lợi hơn vì chỉ cần xoay khoảng 90 độ. Van cổng phù hợp hơn với vị trí cần duy trì trạng thái đóng hoặc mở trong thời gian dài.

Hệ thống HVAC

Van DN20 có thể được sử dụng trên một số đường ống nước nóng hoặc nước lạnh trong hệ thống HVAC. Vật liệu gioăng và thân van cần phù hợp với nhiệt độ làm việc.

Nếu cần điều chỉnh lưu lượng nước, nên sử dụng van cầu hoặc van điều khiển thay vì van cổng. Van cổng chủ yếu dùng để cô lập đường ống.

Hệ thống kỹ thuật

Van cổng DN 20 có thể được sử dụng tại các đường ống phụ trợ, đường bypass hoặc những vị trí cần đóng ngắt dòng lưu chất.

Đối với hệ thống công nghiệp, cần kiểm tra tính tương thích của vật liệu van với lưu chất. Không nên sử dụng van nước thông thường cho dầu, hóa chất hoặc các lưu chất đặc biệt nếu nhà sản xuất không xác nhận.

Ưu điểm của Van cổng DN20

Kích thước nhỏ gọn

DN20 là kích thước nhỏ nên van có kết cấu tương đối gọn và dễ bố trí trên các đường ống có không gian hạn chế.

Van cũng thuận tiện cho việc lắp đặt và bảo trì. Với kiểu kết nối ren, không cần thực hiện công việc hàn hoặc sử dụng mặt bích.

Tổn thất áp suất thấp khi mở hoàn toàn

Khi van mở hoàn toàn, cánh van được nâng lên khỏi đường dòng chảy. Điều này giúp giảm mức độ cản trở dòng lưu chất.

Đặc tính này phù hợp với những vị trí cần duy trì dòng chảy khi van đang mở. Tuy nhiên, tổn thất áp suất cụ thể vẫn phụ thuộc vào thiết kế của từng model.

Đóng ngắt chắc chắn

Cánh van và seat tạo thành cơ cấu làm kín khi van đóng. Nếu van được lựa chọn đúng và bề mặt làm kín không bị hư hỏng, khả năng cô lập dòng chảy khá tốt.

Van cổng phù hợp với các vị trí cần đóng hoặc mở trong thời gian dài. Việc bảo trì định kỳ giúp duy trì khả năng làm kín của van.

Cách lựa chọn Van cổng DN 20

Xác định kích thước

Cần xác định đường ống sử dụng DN20 hay 3/4 inch. Nếu đường ống được gọi là phi 27, nên kiểm tra thêm tiêu chuẩn ống để xác nhận kích thước.

Đối với hệ thống hiện hữu, có thể kiểm tra thông số trên van cũ hoặc bản vẽ kỹ thuật. Việc xác định đúng kích thước giúp tránh mua nhầm van.

Xác định tiêu chuẩn ren

Đây là thông số đặc biệt quan trọng đối với van DN20. Cần xác định ren BSP, BSPT hoặc NPT tùy hệ thống.

Không nên chỉ dựa vào ký hiệu 3/4 inch vì cùng kích thước danh nghĩa nhưng tiêu chuẩn ren có thể khác nhau. Nếu không chắc chắn, nên kiểm tra mẫu van cũ hoặc catalogue.

Xác định áp suất

Cần lựa chọn van có áp suất làm việc phù hợp với hệ thống. Một số van DN20 dân dụng có giới hạn áp suất khác với van công nghiệp.

Nếu hệ thống có áp suất cao, cần kiểm tra thông số PN hoặc pressure rating của nhà sản xuất. Không nên đánh giá khả năng chịu áp chỉ dựa vào vật liệu thân van.

Xác định vật liệu

Van đồng thường phù hợp với nhiều hệ thống nước thông thường. Van inox phù hợp với môi trường yêu cầu khả năng chống ăn mòn cao hơn.

Nếu sử dụng cho nước nóng, dầu hoặc hóa chất, cần kiểm tra cả vật liệu gioăng và các bộ phận bên trong. Vật liệu thân phù hợp nhưng gioăng không phù hợp vẫn có thể dẫn đến hỏng van.

Giá Van cổng DN20

Giá Van cổng DN20 phụ thuộc vào vật liệu, thương hiệu, tiêu chuẩn ren, áp suất làm việc và chất lượng sản phẩm.

Van cổng đồng DN20 thường có mức giá khác van inox DN20 hoặc các dòng van công nghiệp chuyên dụng. Khi yêu cầu báo giá nên cung cấp đầy đủ DN20, vật liệu, kiểu ren, áp suất và số lượng để được xác định đúng sản phẩm.

FAQ về Van cổng DN20

Van cổng DN 20 tương đương bao nhiêu inch?

Van cổng DN20 thường tương đương 3/4 inch. Đây là kích thước danh nghĩa phổ biến trong các hệ thống đường ống nhỏ.

Tuy nhiên, DN20 không phải đường kính thực tế của mọi bộ phận trên van. Khi mua cần xác định thêm tiêu chuẩn ren và kích thước thực tế của đường ống.

Van cổng DN 20 có phải phi 27 không?

Trong cách gọi phổ biến, đường ống DN20 thường được gọi là phi 27 đối với một số loại ống. Tuy nhiên, đây là cách quy đổi thông dụng và không nên dùng làm thông số duy nhất để lựa chọn van.

Để tránh nhầm lẫn, nên cung cấp đồng thời DN20, 3/4 inch và tiêu chuẩn ren. Nếu thay van cũ, có thể cung cấp thêm hình ảnh hoặc thông số của van hiện tại.

Van cổng DN20 có dùng cho nước nóng không?

Có thể sử dụng nếu model van được nhà sản xuất công bố phù hợp với nước nóng và có giới hạn nhiệt độ đáp ứng hệ thống. Cần kiểm tra cả thân van, seat và gioăng.

Đặc biệt, vật liệu gioăng có thể giới hạn nhiệt độ làm việc của van. Vì vậy, không nên chỉ dựa vào việc thân van được làm bằng đồng hoặc inox để đánh giá khả năng dùng cho nước nóng.

Van cổng DN 20 có tốt hơn van bi DN20 không?

Hai loại van có mục đích sử dụng khác nhau. Van cổng phù hợp với việc đóng hoặc mở đường ống và thường cần nhiều vòng quay, trong khi van bi đóng mở nhanh với góc xoay khoảng 90 độ.

Nếu cần thao tác đóng mở thường xuyên, van bi thường thuận tiện hơn. Nếu cần một van cô lập đường ống và duy trì trạng thái trong thời gian dài, van cổng có thể là lựa chọn phù hợp.

Van cổng DN20 có dùng cho PCCC không?

Có thể sử dụng trong một số hệ thống nếu sản phẩm đáp ứng đầy đủ yêu cầu kỹ thuật và tiêu chuẩn PCCC của công trình. Không nên mặc định mọi van DN20 đều phù hợp cho PCCC.

Nếu hồ sơ thiết kế yêu cầu van có chứng nhận hoặc công tắc giám sát, cần lựa chọn đúng cấu hình. Việc nghiệm thu phải dựa trên specification và tiêu chuẩn áp dụng cho hệ thống.

Kết luận

Van cổng DN20 là loại van có kích thước danh nghĩa DN20, tương đương 3/4 inch, thường được sử dụng cho các đường ống nước và hệ thống kỹ thuật có kích thước nhỏ. Van có nhiều lựa chọn về vật liệu như đồng, inox và gang, trong đó van đồng DN20 là một lựa chọn phổ biến cho hệ thống nước dân dụng.

Khi lựa chọn cần chú ý kích thước DN20, tiêu chuẩn ren, áp suất, vật liệu, nhiệt độ và loại lưu chất. Đặc biệt, nếu đường ống được gọi là phi 27, nên kiểm tra lại tiêu chuẩn đường ống và ren trước khi mua để bảo đảm van lắp đặt chính xác Van cổng DN20.
