Van cổng D100 là gì? Cấu tạo, thông số và ứng dụng

Van cổng D100 là cách gọi thường được sử dụng để chỉ van cổng có kích thước đường kính danh nghĩa khoảng 100 mm, thường được hiểu tương đương DN100 hoặc 4 inch trong hệ thống đường ống. Đây là kích thước van phổ biến trong các hệ thống cấp nước, PCCC, xử lý nước, HVAC và nhiều đường ống công nghiệp có lưu lượng tương đối lớn.

Van cổng D 100 sử dụng một cửa van chuyển động lên xuống để đóng hoặc mở dòng lưu chất. Khi van mở hoàn toàn, cửa van được nâng lên khỏi đường đi của dòng nước nên tổn thất áp suất tương đối thấp, phù hợp với các tuyến đường ống cần duy trì khả năng lưu thông tốt.

Trên thị trường có nhiều loại Van cổng D 100 như van gang, van gang cầu, van inox, van ty nổi, van ty chìm, van mặt bích và van có tín hiệu giám sát. Vì vậy, khi mua van cần xác định rõ DN, cấp áp suất, vật liệu, kiểu kết nối và mục đích sử dụng thay vì chỉ cung cấp thông tin D100.

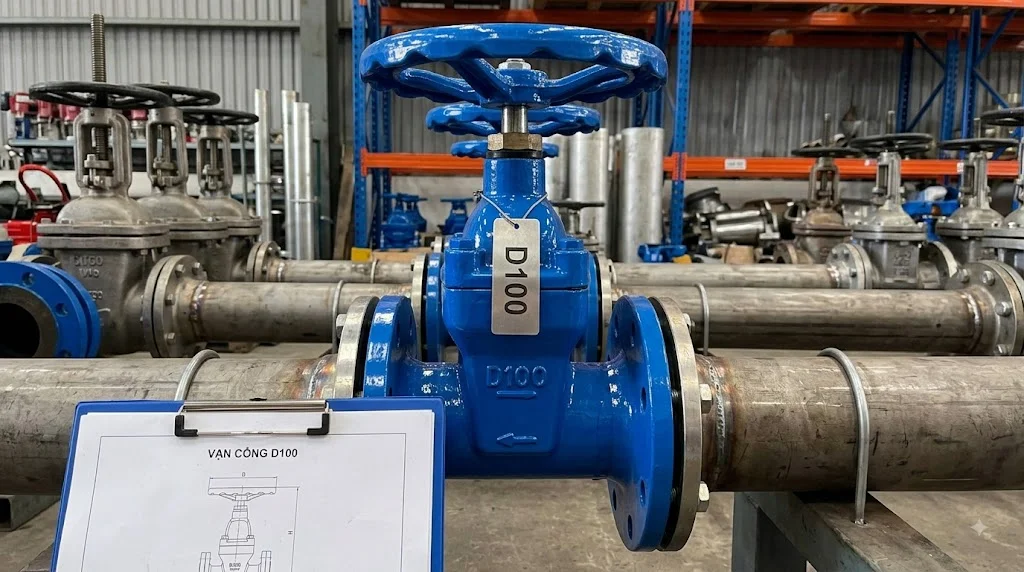

Van cổng D 100 tương đương bao nhiêu?

Trong cách gọi phổ biến của ngành van, D100 thường được hiểu là DN100, tương đương 4 inch hoặc 100A. Tuy nhiên, cần phân biệt giữa kích thước danh nghĩa của van và đường kính thực tế của ống.

Với nhiều loại ống thép thông dụng, DN100 thường đi cùng đường kính ngoài khoảng 114,3 mm, nên trên thị trường đôi khi người bán còn gọi là van cổng phi 114. Cách gọi này chỉ mang tính thông dụng và không nên dùng thay thế hoàn toàn cho thông số DN.

Do đó, nếu khách hàng cần Van cổng D 100, nên xác nhận lại với nhà cung cấp rằng yêu cầu thực tế là van cổng DN100 (4 inch) để tránh nhầm kích thước.

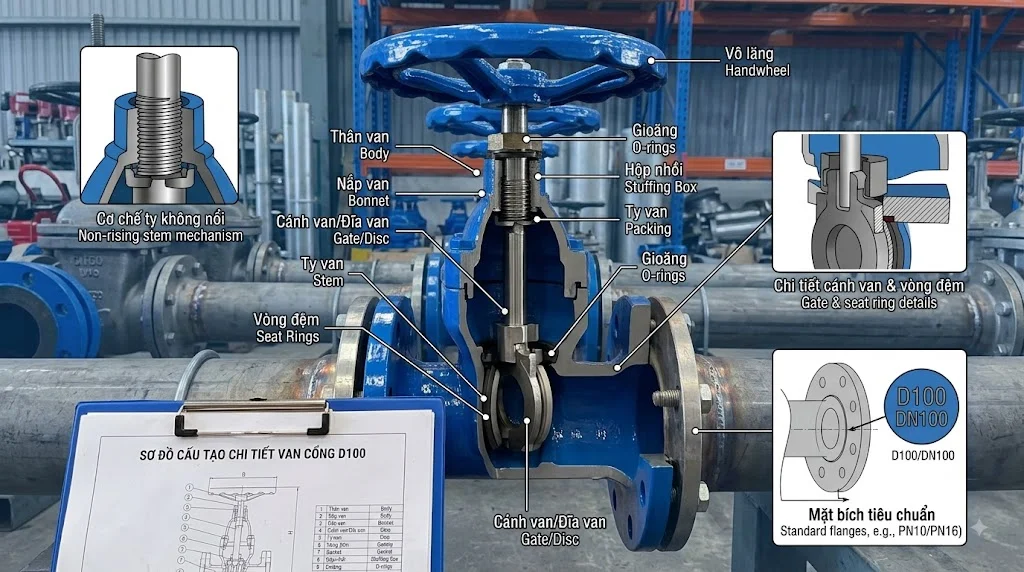

Cấu tạo Van cổng D 100

Thân van

Thân van là bộ phận chính chứa cửa van và chịu áp lực của dòng nước. Với Van cổng D 100 dùng cho hệ thống nước, thân thường được chế tạo từ gang, gang cầu hoặc thép tùy theo cấp áp suất và yêu cầu sử dụng.

Bên ngoài thân van thường được phủ epoxy hoặc lớp sơn bảo vệ để hạn chế ăn mòn. Với hệ thống ngoài trời, môi trường ẩm hoặc nước có tính ăn mòn, chất lượng lớp phủ có ảnh hưởng đáng kể đến tuổi thọ của van.

Cửa van

Cửa van là bộ phận thực hiện chức năng đóng mở dòng nước. Khi van mở, cửa được nâng lên; khi van đóng, cửa hạ xuống và ép vào bề mặt làm kín.

Nhiều loại Van cổng D 100 dùng cho nước có cửa van bằng gang cầu được bọc cao su EPDM. Cấu hình này giúp tạo độ kín tốt và phù hợp với nhiều hệ thống cấp nước.

Trục van

Trục van truyền chuyển động từ tay quay hoặc hộp số đến cửa van. Khi người vận hành xoay tay quay, trục sẽ làm cửa van chuyển động theo phương thẳng đứng.

Tùy thiết kế, van D100 có thể sử dụng trục nổi hoặc trục chìm. Việc lựa chọn phụ thuộc vào không gian lắp đặt và yêu cầu kiểm tra trạng thái van.

Tay quay

Tay quay giúp vận hành van bằng tay và thường được sử dụng với các Van cổng D 100 không yêu cầu tự động hóa. Người vận hành xoay tay quay để đưa cửa van đến vị trí đóng hoặc mở.

Với những van có lực vận hành lớn, tay quay có thể được kết hợp với hộp số. Cách này giúp giảm lực cần thiết và thuận tiện hơn khi thao tác.

Bộ phận làm kín

Seat và gioăng có nhiệm vụ ngăn nước đi qua khi van đóng. Vật liệu làm kín phổ biến trong hệ thống nước là EPDM, NBR hoặc các vật liệu chuyên dụng khác.

Đối với hệ thống PCCC, nước sạch hoặc nước công nghiệp, cần lựa chọn đúng vật liệu gioăng theo điều kiện làm việc. Không nên chỉ dựa vào vật liệu thân van để đánh giá khả năng làm kín của toàn bộ sản phẩm.

Nguyên lý hoạt động của Van cổng D 100

Khi cần mở van, người vận hành xoay tay quay theo chiều mở. Chuyển động quay được truyền qua trục và làm cửa van nâng lên khỏi vị trí đóng.

Khi cửa van được nâng hoàn toàn, dòng nước có thể đi qua van với tiết diện tương đối lớn. Đây là lý do van cổng phù hợp với các tuyến đường ống cần lưu lượng lớn và tổn thất áp suất thấp khi mở hoàn toàn.

Khi cần đóng van, cửa van được hạ xuống cho đến khi tiếp xúc với Seat. Khi cửa van đạt trạng thái kín, dòng nước bị ngăn lại và tuyến đường ống được cô lập.

Các loại Van cổng D 100 phổ biến

Van cổng D 100 gang

Van cổng D 100 gang là loại phổ biến trong hệ thống cấp nước và các công trình kỹ thuật. Thân van bằng gang có giá thành tương đối hợp lý và đáp ứng tốt nhiều điều kiện sử dụng nước thông thường.

Van thường được kết nối bằng mặt bích và vận hành bằng tay quay. Với các hệ thống có yêu cầu cao hơn về độ bền cơ học, có thể lựa chọn thân gang cầu.

Van cổng D 100 gang cầu

Van cổng gang cầu D100 có thân được chế tạo từ gang cầu, có độ bền cơ học cao hơn gang xám trong nhiều điều kiện. Đây là dòng van được sử dụng khá phổ biến trong hệ thống cấp nước đô thị, nhà máy và PCCC.

Một số model sử dụng cửa van bọc EPDM để tăng khả năng làm kín. Khi lựa chọn cần kiểm tra cấp áp suất PN10, PN16 hoặc mức áp suất khác theo thiết kế.

Van cổng D 100 ty nổi

Van cổng D 100 ty nổi có trục van chuyển động lên xuống bên ngoài khi đóng mở. Nhờ vậy, người vận hành có thể quan sát vị trí của ty để nhận biết tương đối trực quan trạng thái van.

Loại van này phù hợp với phòng máy, phòng bơm và những vị trí có đủ khoảng không phía trên. Đối với hệ thống PCCC, kiểu ty nổi có thể thuận tiện cho việc kiểm tra trạng thái bằng mắt.

Van cổng D 100 ty chìm

Van cổng D 100 ty chìm có trục nằm bên trong thân van nên chiều cao tổng thể tương đối thấp. Thiết kế này phù hợp với những vị trí hạn chế không gian hoặc các tuyến ống lắp đặt dưới mặt đất.

Van ty chìm thường được sử dụng trong hệ thống cấp nước và có thể kết hợp với phụ kiện vận hành phù hợp. Nếu công trình yêu cầu giám sát trạng thái van, cần xem xét thêm thiết bị giám sát tương ứng.

Van cổng D 100 tín hiệu điện

Van cổng D 100 có tín hiệu điện được trang bị công tắc giám sát để phát hiện trạng thái đóng mở. Tín hiệu có thể được đưa về tủ điều khiển hoặc hệ thống giám sát PCCC.

Loại van này phù hợp với các công trình yêu cầu kiểm soát trạng thái van từ xa. Khi van bị đóng ngoài ý muốn, hệ thống có thể phát hiện thay đổi trạng thái và đưa ra cảnh báo.

Van cổng D 100 inox

Van cổng D 100 inox có khả năng chống ăn mòn tốt hơn so với các dòng vật liệu thông thường. Van được lựa chọn khi môi trường có độ ẩm cao, yêu cầu vệ sinh hoặc có nguy cơ ăn mòn.

Inox 304 phù hợp với nhiều ứng dụng phổ biến, còn inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường đặc biệt. Cần lựa chọn theo đặc tính của lưu chất thay vì mặc định inox 316 luôn cần thiết.

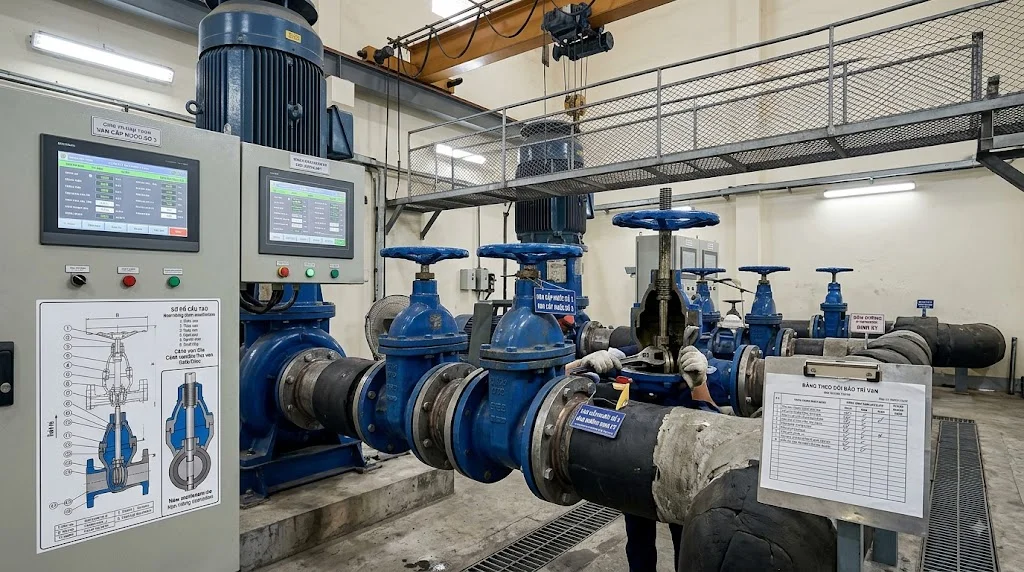

Thông số kỹ thuật Van cổng D 100

Thông số thực tế cần được kiểm tra theo đúng model. Đặc biệt, DN100 không đồng nghĩa với PN16, bởi kích thước danh nghĩa và cấp áp suất là hai thông số độc lập.

Van cổng D100 dùng cho PCCC được không?

Van cổng D 100 có thể được sử dụng trong hệ thống PCCC nếu đúng model được thiết kế và chứng nhận phù hợp với yêu cầu của công trình. Không nên mặc định mọi van cổng DN100 đều có thể sử dụng cho PCCC.

Đối với hệ thống chữa cháy, cần kiểm tra tiêu chuẩn, chứng nhận, cấp áp suất và yêu cầu giám sát trạng thái van. Một số công trình có thể yêu cầu van có tamper switch, hoặc các chứng nhận cụ thể theo hồ sơ thiết kế.

Do đó, khi mua Van cổng D 100 cho PCCC nên cung cấp đầy đủ thông tin về hệ thống và yêu cầu chứng nhận. Đây là cách hạn chế tình trạng mua đúng kích thước nhưng không đáp ứng yêu cầu nghiệm thu.

Van cổng D100 có điều tiết lưu lượng được không?

Van cổng D 100 chủ yếu được thiết kế để đóng hoặc mở hoàn toàn đường ống. Khi mở hoàn toàn, van có tổn thất áp suất tương đối thấp và phù hợp với chức năng cô lập đường ống.

Không nên sử dụng van cổng ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng. Dòng nước có thể gây rung động, xói mòn cửa van và Seat, từ đó làm giảm tuổi thọ thiết bị.

Nếu hệ thống yêu cầu điều chỉnh lưu lượng thường xuyên, nên sử dụng van cầu, van bướm điều khiển hoặc van điều khiển chuyên dụng tùy yêu cầu.

Ứng dụng của Van cổng D100

Van cổng D 100 được sử dụng phổ biến trong hệ thống cấp nước của tòa nhà, nhà máy, khu đô thị và các công trình hạ tầng. Van thường được lắp trên đường ống chính hoặc các nhánh để cô lập từng khu vực khi cần bảo trì.

Trong hệ thống PCCC, van cổng DN100 có thể được sử dụng trên các tuyến đường ống chữa cháy theo thiết kế. Những vị trí yêu cầu giám sát trạng thái có thể sử dụng loại van tích hợp công tắc tín hiệu.

Ngoài ra, van còn được sử dụng trong hệ thống xử lý nước, trạm bơm, HVAC, tưới tiêu và các đường ống công nghiệp. Với nước thải hoặc lưu chất đặc biệt, cần lựa chọn cấu hình và vật liệu phù hợp với môi trường.

Cách lựa chọn Van cổng D 100

Khi lựa chọn Van cổng D 100, trước tiên cần xác định chính xác rằng hệ thống yêu cầu DN100/4 inch. Sau đó kiểm tra tiêu chuẩn kết nối như JIS, DIN, BS hoặc ANSI để bảo đảm mặt bích của van tương thích với đường ống.

Tiếp theo cần xác định áp suất và loại lưu chất. Với nước thông thường, van gang cầu bọc epoxy và cửa bọc EPDM là một lựa chọn phổ biến, trong khi môi trường ăn mòn có thể cần đến inox hoặc vật liệu chuyên dụng.

Cuối cùng cần xác định kiểu ty và phương thức vận hành. Ty nổi phù hợp với vị trí cần quan sát trạng thái, ty chìm phù hợp với không gian hạn chế, còn van có tín hiệu điện hoặc actuator phù hợp với những hệ thống cần giám sát và điều khiển tự động.

FAQ – Câu hỏi thường gặp về Van cổng D100

Van cổng D100 bằng bao nhiêu DN?

Thông thường D100 được hiểu là DN100, tương đương 4 inch hoặc 100A. Tuy nhiên, khi đặt hàng nên xác nhận rõ với nhà cung cấp để tránh nhầm cách gọi kích thước.

Van cổng D100 có phải phi 114 không?

Trong nhiều loại ống thép thông dụng, DN100 có đường kính ngoài khoảng 114,3 mm nên thường được gọi là phi 114. Tuy nhiên, DN100 là kích thước danh nghĩa và không phải mọi loại ống đều có đường kính ngoài giống nhau.

Van cổng D100 có dùng cho PCCC không?

Có thể sử dụng nếu sản phẩm đáp ứng đúng yêu cầu kỹ thuật và tiêu chuẩn của hệ thống PCCC. Nếu công trình yêu cầu chứng nhận hoặc giám sát trạng thái, cần lựa chọn đúng model có hồ sơ tương ứng.

Van cổng D100 PN16 nghĩa là gì?

DN100 thể hiện kích thước danh nghĩa của van, còn PN16 thể hiện cấp áp suất danh nghĩa. Vì vậy, Van cổng D 100 PN16 có thể hiểu là van cổng DN100 với cấp áp suất danh nghĩa PN16.

Van cổng D100 ty nổi hay ty chìm tốt hơn?

Không có loại nào tốt hơn trong mọi trường hợp. Ty nổi dễ quan sát trạng thái đóng mở, trong khi ty chìm có ưu điểm về chiều cao và phù hợp với những vị trí hạn chế không gian.

Kết luận

Van cổng D100 thường được hiểu là van cổng DN100, tương đương 4 inch hoặc 100A, được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, xử lý nước và đường ống công nghiệp. Van có nhiều lựa chọn về vật liệu, kiểu ty và phương thức vận hành, đáp ứng từ các hệ thống thông thường đến những công trình yêu cầu giám sát trạng thái.

Khi lựa chọn Van cổng D 100, cần kiểm tra đầy đủ DN100, PN10/PN16/PN25, tiêu chuẩn mặt bích, vật liệu, kiểu ty, Seat, loại lưu chất và yêu cầu chứng nhận. Đặc biệt với hệ thống PCCC, cần lựa chọn đúng model đáp ứng hồ sơ thiết kế và yêu cầu nghiệm thu thay vì chỉ căn cứ vào kích thước D100 Van cổng D100.
