Van cổng DN150 là gì? Cấu tạo, thông số, giá và ứng dụng

Van cổng DN150 là loại van cổng có kích thước danh nghĩa DN150, tương đương khoảng 6 inch. Van được sử dụng để đóng hoặc mở dòng lưu chất trong các đường ống có kích thước lớn, phổ biến trong hệ thống cấp nước, PCCC, xử lý nước và các ứng dụng công nghiệp.

Van cổng DN 150 thường được thiết kế dạng mặt bích do kích thước đường ống lớn. Tùy nhu cầu sử dụng, người dùng có thể lựa chọn van bằng gang, gang cầu, thép hoặc inox với các cấp áp suất như PN10, PN16, PN25 hoặc Class tương ứng.

Khác với van bướm, van cổng sử dụng một cánh van chuyển động lên xuống để đóng mở. Khi mở hoàn toàn, cánh van được nâng ra khỏi dòng chảy nên mức độ cản trở dòng lưu chất tương đối thấp.

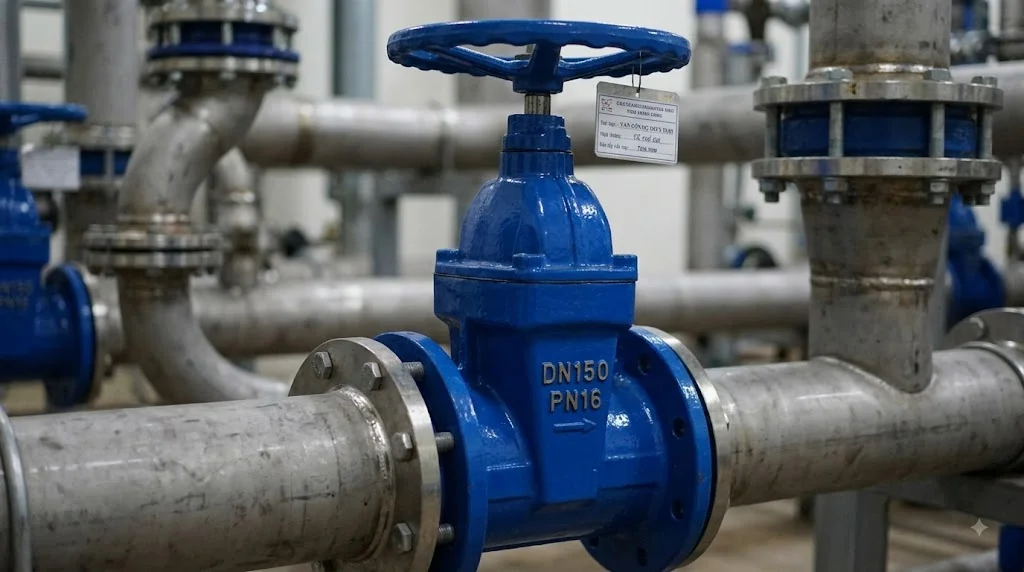

Van cổng DN 150 tương đương bao nhiêu inch?

DN150 tương đương 6 inch

Theo quy đổi kích thước danh nghĩa thông dụng, DN150 ≈ 6 inch. Đây là một kích thước phổ biến trong các hệ thống đường ống cấp nước và công nghiệp.

Tuy nhiên, DN150 là kích thước danh nghĩa chứ không phải đường kính thực tế của mọi bộ phận trên van. Đường kính trong, đường kính ngoài và kích thước mặt bích phụ thuộc vào tiêu chuẩn chế tạo.

DN150 có phải phi 168 không?

Trong cách gọi đường ống tại Việt Nam, ống thép DN150 thường được liên hệ với đường kính ngoài khoảng phi 168,3 mm theo một số tiêu chuẩn ống thép. Tuy nhiên, không nên đồng nhất DN150 với mọi loại ống phi 168.

Khi thay thế van trên hệ thống hiện hữu, cần kiểm tra tiêu chuẩn đường ống và kiểu kết nối. Với van mặt bích, thông số quan trọng còn bao gồm tiêu chuẩn mặt bích, đường kính vòng bulông và số lượng lỗ bulông.

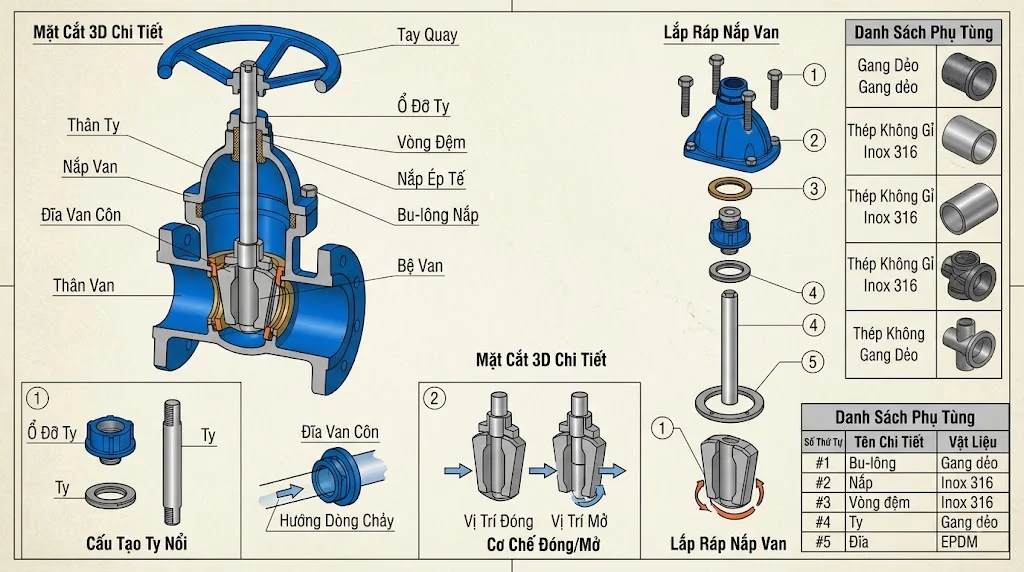

Cấu tạo Van cổng DN 150

Thân van

Thân van là bộ phận chịu áp lực chính và chứa toàn bộ cơ cấu đóng mở. Van DN150 thường có thân bằng gang, gang cầu, thép carbon hoặc inox tùy ứng dụng.

Hai đầu van thường được chế tạo dạng mặt bích để kết nối với đường ống. Thân van cần có cấp áp suất phù hợp với áp suất làm việc của hệ thống.

Cánh van

Cánh van là bộ phận trực tiếp đóng hoặc mở dòng lưu chất. Khi xoay tay quay theo chiều mở, cánh van được nâng lên; khi đóng, cánh van hạ xuống và tiếp xúc với seat.

Đối với van cổng dùng cho nước, cánh van thường có thể được phủ vật liệu đàn hồi như EPDM để tăng khả năng làm kín. Thiết kế cụ thể phụ thuộc vào từng nhà sản xuất.

Trục van

Trục van truyền chuyển động từ tay quay hoặc hộp số đến cánh van. Trục có thể được thiết kế dạng ty nổi hoặc ty chìm.

Van DN150 có thể cần lực vận hành tương đối lớn, đặc biệt khi chênh áp hai phía van cao. Vì vậy, một số sản phẩm được trang bị hộp số để hỗ trợ đóng mở.

Nguyên lý hoạt động của Van cổng DN 150

Khi van mở

Khi xoay tay quay theo chiều mở, trục van nâng cánh van lên khỏi vị trí đóng. Khi cánh van được nâng hoàn toàn, dòng nước có thể đi qua thân van.

Do cánh van gần như được đưa ra khỏi tiết diện dòng chảy, van cổng có tổn thất áp suất tương đối thấp khi mở hoàn toàn. Đây là một ưu điểm quan trọng của van cổng trên các tuyến ống lớn.

Khi van đóng

Khi xoay tay quay theo chiều đóng, cánh van di chuyển xuống và ép vào các bề mặt làm kín. Khi đóng hoàn toàn, dòng lưu chất bị cô lập.

Van cổng DN 150 không cần nguồn điện nếu sử dụng tay quay hoặc hộp số. Nếu cần tự động hóa, có thể lắp actuator phù hợp với mô-men và hành trình của van.

Các loại Van cổng DN 150 phổ biến

Van cổng gang DN150

Van cổng gang DN150 thường được sử dụng trong hệ thống cấp nước, xử lý nước và một số ứng dụng kỹ thuật thông thường. Đây là lựa chọn phổ biến nhờ kết cấu chắc chắn và chi phí tương đối hợp lý.

Van thường sử dụng kết nối mặt bích và có thể được thiết kế PN10 hoặc PN16 tùy model. Khi sử dụng ngoài trời, cần chú ý đến lớp phủ bảo vệ thân van.

Van cổng gang cầu DN150

Gang cầu có độ bền cơ học và khả năng chịu tải tốt hơn so với nhiều loại gang truyền thống. Vì vậy, van cổng gang cầu DN150 được sử dụng rộng rãi trong mạng lưới cấp nước và các công trình hạ tầng.

Một số dòng van có cánh được bọc EPDM để tăng khả năng làm kín. Nếu dùng cho nước sạch hoặc PCCC, cần kiểm tra thêm các chứng nhận cần thiết của sản phẩm.

Van cổng inox DN150

Van cổng inox DN150 có khả năng chống ăn mòn tốt và phù hợp với những môi trường yêu cầu vật liệu cao cấp hơn. Inox 304 và inox 316 là hai lựa chọn thường gặp.

Inox 316 thường được cân nhắc trong môi trường có tính ăn mòn cao hơn. Tuy nhiên, cần đánh giá tính chất lưu chất trước khi quyết định sử dụng inox 316.

Van cổng DN 150 ty chìm

Van ty chìm có trục quay nhưng không di chuyển lên xuống theo cánh van. Thiết kế này giúp giảm chiều cao tổng thể.

Van phù hợp với những vị trí hạn chế không gian. Tuy nhiên, người vận hành khó nhận biết trạng thái đóng mở chỉ bằng cách quan sát trục.

Van cổng DN 150 PN16

Van cổng DN 150 PN16 là van có kích thước danh nghĩa DN150 và cấp áp suất danh nghĩa PN16 theo tiêu chuẩn áp dụng.

PN16 thường được hiểu là cấp áp suất danh nghĩa khoảng 16 bar trong điều kiện tiêu chuẩn nhất định. Khả năng chịu áp thực tế còn phụ thuộc vào vật liệu và nhiệt độ.

Van cổng DN 150 dùng cho PCCC

Ứng dụng trong hệ thống chữa cháy

Van cổng DN 150 có thể được sử dụng trên các tuyến ống chính của hệ thống PCCC. Van giúp cô lập một khu vực hoặc tuyến ống khi cần bảo trì và sửa chữa.

Do DN150 là kích thước khá lớn, van thường được sử dụng trên đường ống chính hoặc các tuyến phân phối lớn. Việc lựa chọn phải dựa trên thiết kế thủy lực và hồ sơ PCCC của công trình.

Van cổng DN 150 có công tắc giám sát

Trong hệ thống PCCC, Van cổng DN 150 có thể được trang bị công tắc giám sát (supervisory switch/tamper switch). Công tắc giúp hệ thống nhận biết khi van bị thay đổi khỏi vị trí yêu cầu.

Tín hiệu từ công tắc có thể được đưa về tủ PCCC hoặc module giám sát. Điều này giúp nhân viên vận hành phát hiện van bị đóng ngoài kế hoạch mà không cần kiểm tra trực tiếp tại từng vị trí.

Ứng dụng của Van cổng DN 150

Hệ thống cấp nước

Van cổng DN 150 được sử dụng rộng rãi trong các tuyến cấp nước có đường kính lớn. Van thường được bố trí tại các điểm phân nhánh hoặc vị trí cần cô lập tuyến ống.

Khi cần sửa chữa, van được đóng để ngăn nước vào khu vực cần bảo trì. Sau khi hoàn thành công việc, van có thể được mở lại để khôi phục cấp nước.

Nhà máy xử lý nước

Van cổng DN 150 được sử dụng tại các tuyến cấp, xả và bypass của nhà máy xử lý nước. Van cho phép cô lập từng bể hoặc thiết bị trong quá trình bảo trì.

Hệ thống HVAC

Van DN150 có thể được sử dụng trên các tuyến nước lạnh hoặc nước nóng có đường kính tương ứng. Van thường được dùng để cô lập thiết bị hoặc từng khu vực của hệ thống.

Nếu hệ thống cần điều chỉnh lưu lượng, van cổng không phải lựa chọn tối ưu. Có thể sử dụng van bướm điều khiển hoặc van cầu tùy yêu cầu.

Ưu điểm của Van cổng DN 150

Tổn thất áp suất thấp khi mở hoàn toàn

Khi mở hoàn toàn, cánh van được nâng khỏi đường dòng chảy. Dòng lưu chất có thể đi qua với mức cản trở tương đối thấp.

Đặc tính này giúp van cổng phù hợp với các tuyến ống cần duy trì lưu lượng lớn. Đây cũng là một trong những lý do van cổng được sử dụng phổ biến trong mạng lưới cấp nước.

Khả năng cô lập đường ống tốt

Van cổng có khả năng đóng kín để cô lập một khu vực của hệ thống. Điều này rất hữu ích trong công tác bảo trì và sửa chữa.

Khi van được lựa chọn đúng và vận hành đúng cách, hệ thống có thể duy trì độ kín tốt. Tuy nhiên, cần kiểm tra định kỳ seat, cánh van và packing.

Đa dạng vật liệu và cấp áp suất

Van DN150 có thể được sản xuất từ gang, gang cầu, thép hoặc inox. Các cấp áp suất cũng rất đa dạng tùy tiêu chuẩn.

Nhờ đó, người dùng có thể lựa chọn sản phẩm cho nhiều môi trường từ cấp nước thông thường đến các hệ thống công nghiệp đặc thù.

Cách lựa chọn Van cổng DN 150

Xác định DN150

Trước tiên cần xác định đường ống thực tế có kích thước DN150. Nếu đường ống được gọi theo đường kính ngoài như phi 168, cần kiểm tra tiêu chuẩn ống để xác nhận.

Không nên chỉ dựa vào tên gọi của đường ống. Với hệ thống hiện hữu, có thể kiểm tra bản vẽ, thông số van cũ hoặc đo các kích thước cần thiết.

Xác định PN/Class

Cần xác định áp suất làm việc và áp suất thiết kế. Van phải có cấp áp suất phù hợp hoặc cao hơn yêu cầu của hệ thống theo thiết kế.

Với hệ thống nước, PN10 và PN16 khá phổ biến. Trong hệ thống công nghiệp, các cấp Class 150, Class 300 hoặc cao hơn cũng có thể được sử dụng.

Xác định vật liệu và lưu chất

Van dùng cho nước sạch có thể sử dụng gang cầu hoặc vật liệu phù hợp khác. Với môi trường ăn mòn, cần cân nhắc inox hoặc vật liệu chuyên dụng.

Nếu dùng cho dầu, hơi, khí hoặc hóa chất, cần kiểm tra tính tương thích của thân, seat, cánh, trục và gioăng. Không nên sử dụng van nước thông thường cho lưu chất đặc biệt nếu nhà sản xuất không xác nhận.

Giá Van cổng DN 150

Giá Van cổng DN 150 phụ thuộc vào nhiều yếu tố như thương hiệu, vật liệu, PN/Class, tiêu chuẩn mặt bích, kiểu ty và cấu hình phụ kiện.

Van gang DN150 thường có mức giá khác van gang cầu, inox hoặc thép. Van có hộp số hoặc công tắc giám sát cũng có cấu hình và chi phí cao hơn van vận hành cơ bản.

FAQ về Van cổng DN150

Van cổng DN150 tương đương bao nhiêu inch?

Van cổng DN150 tương đương khoảng 6 inch theo quy đổi kích thước danh nghĩa thông dụng. Đây là kích thước phổ biến trên các tuyến ống cấp nước và công nghiệp.

Tuy nhiên, DN150 không phải là đường kính thực tế của tất cả các bộ phận trên van. Khi mua cần kiểm tra thêm tiêu chuẩn đường ống và mặt bích.

Van cổng DN150 có phải phi 168 không?

Trong một số tiêu chuẩn ống thép, DN150 có thể tương ứng với đường kính ngoài khoảng 168,3 mm. Vì vậy, trong thực tế có thể bắt gặp cách gọi ống DN150 là ống phi 168.

Van cổng DN150 PN16 là gì?

Đây là van cổng có kích thước danh nghĩa DN150 và cấp áp suất danh nghĩa PN16. Sản phẩm thường được sử dụng trong hệ thống nước và các ứng dụng có điều kiện áp suất phù hợp.

Khi lựa chọn cần kiểm tra thêm tiêu chuẩn mặt bích và vật liệu. DN150 PN16 theo các tiêu chuẩn khác nhau vẫn có thể có kích thước kết nối khác nhau.

Van cổng DN150 có dùng cho PCCC không?

Có thể sử dụng nếu sản phẩm đáp ứng yêu cầu kỹ thuật và tiêu chuẩn áp dụng cho hệ thống PCCC. Van có thể được trang bị thêm công tắc giám sát để theo dõi trạng thái.

Đối với công trình PCCC, cần kiểm tra specification và chứng nhận của sản phẩm trước khi nghiệm thu. Không nên chỉ dựa vào thông số DN150 và PN16 để kết luận van phù hợp.

Van cổng DN150 có điều chỉnh lưu lượng được không?

Van cổng chủ yếu được thiết kế để đóng hoặc mở hoàn toàn, không phù hợp để điều tiết lưu lượng liên tục. Việc mở van một phần trong thời gian dài có thể gây rung động và làm mòn các bề mặt làm kín.

Nếu cần điều chỉnh lưu lượng, nên lựa chọn van cầu, van bướm điều khiển hoặc van điều khiển chuyên dụng. Loại van phù hợp phụ thuộc vào lưu lượng, áp suất và đặc tính của lưu chất.

Van cổng DN150 nên dùng tay quay hay hộp số?

Việc sử dụng tay quay trực tiếp hay hộp số phụ thuộc vào thiết kế van và lực vận hành cần thiết. Với một số van DN150, tay quay có thể đủ để vận hành trong điều kiện bình thường.

Nếu mô-men vận hành lớn hoặc van được đặt ở vị trí cần thao tác thuận tiện, hộp số có thể là lựa chọn phù hợp. Khi cần tự động hóa, có thể sử dụng actuator điện tương thích với van.

Kết luận

Van cổng DN150 là loại van có kích thước danh nghĩa DN150, tương đương khoảng 6 inch, được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, xử lý nước, HVAC và công nghiệp. Van có nhiều lựa chọn về vật liệu, cấp áp suất, kiểu ty và phương thức vận hành.

Khi lựa chọn cần đặc biệt quan tâm đến DN150, PN/Class, vật liệu, tiêu chuẩn mặt bích, chiều dài van, loại seat, kiểu ty và yêu cầu công tắc giám sát. Đối với hệ thống PCCC, cần kiểm tra thêm chứng nhận và yêu cầu kỹ thuật của công trình để bảo đảm van đáp ứng đúng tiêu chuẩn sử dụng Van cổng DN150.
