Van cổng có công tắc giám sát là gì? Cấu tạo, nguyên lý và ứng dụng

Van cổng có công tắc giám sát là loại van cổng được tích hợp hoặc lắp thêm công tắc giám sát vị trí để hệ thống có thể nhận biết van đang ở trạng thái mở hay đóng. Thiết bị này thường được sử dụng trong hệ thống phòng cháy chữa cháy (PCCC), đặc biệt tại các tuyến ống cấp nước chữa cháy cần kiểm soát trạng thái van.

Về cơ bản, phần van vẫn thực hiện nhiệm vụ đóng hoặc mở dòng nước như van cổng thông thường. Công tắc giám sát không trực tiếp điều khiển dòng nước mà có nhiệm vụ phát hiện sự thay đổi vị trí của van và gửi tín hiệu về tủ điều khiển hoặc hệ thống giám sát.

Nhờ đó, người vận hành không cần kiểm tra thủ công từng van mà có thể biết van nào đang đóng, mở hoặc có trạng thái bất thường trên hệ thống giám sát.

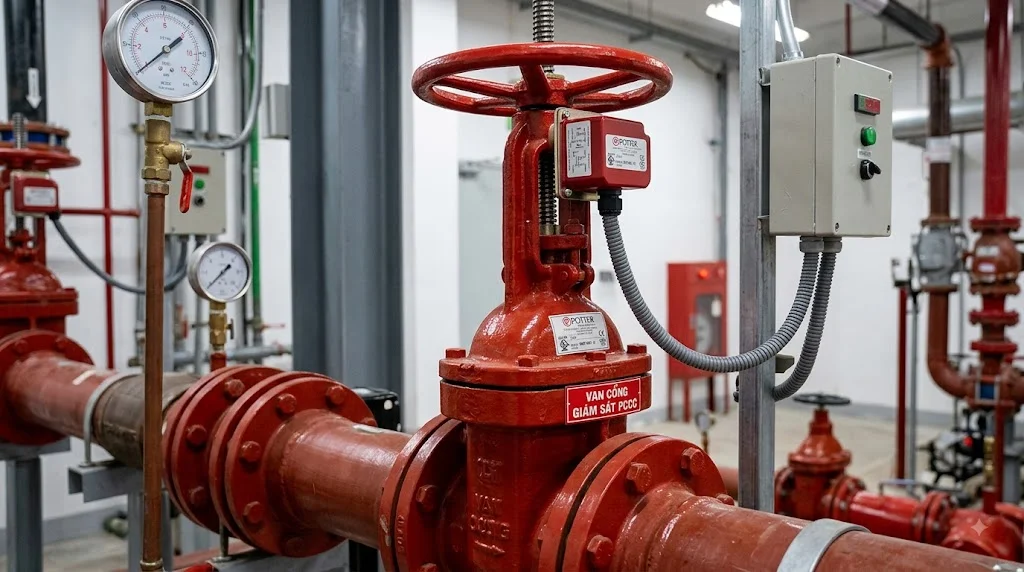

Cấu tạo van cổng có công tắc giám  sát

Thân van

Thân van là bộ phận chịu áp lực chính và chứa cơ cấu đóng mở bên trong. Tùy hệ thống, thân có thể được chế tạo từ gang, gang cầu, thép hoặc các vật liệu khác.

Hai đầu van thường sử dụng kết nối mặt bích đối với các tuyến ống PCCC kích thước trung bình và lớn. Thông số DN và PN/Class phải phù hợp với đường ống.

Cánh van

Cánh van có nhiệm vụ đóng hoặc mở dòng nước. Khi van được mở hoàn toàn, cánh van được nâng lên khỏi đường dòng chảy; khi đóng, cánh van hạ xuống và tạo trạng thái cô lập.

Trong hệ thống PCCC, van thường được duy trì ở trạng thái mở để bảo đảm nước có thể đi đến các thiết bị chữa cháy khi xảy ra sự cố. Vì vậy, việc giám sát trạng thái van rất quan trọng.

Trục van

Trục van truyền chuyển động từ tay quay hoặc hộp số đến cánh van. Người vận hành xoay tay quay để đưa van về vị trí mở hoặc đóng.

Trục có thể là loại ty nổi hoặc ty chìm. Đối với một số loại van PCCC, cấu hình ty nổi giúp công tắc giám sát dễ theo dõi sự thay đổi vị trí của cơ cấu van.

Tay quay hoặc hộp số

Tay quay được sử dụng để vận hành van bằng tay. Với van kích thước lớn, hộp số có thể được sử dụng để giảm lực cần thiết khi đóng mở.

Van cổng PCCC thường không được thiết kế để đóng mở liên tục. Van chủ yếu được duy trì ở trạng thái mở và chỉ đóng khi cần cô lập một khu vực để bảo trì hoặc xử lý sự cố.

Công tắc giám sát

Công tắc giám sát, thường được gọi là supervisory switch hoặc tamper switch, được lắp trên van để phát hiện sự thay đổi vị trí của van.

Khi van ở trạng thái bình thường, công tắc duy trì một trạng thái tiếp điểm nhất định. Nếu có người xoay van về phía đóng, cơ cấu tác động sẽ làm thay đổi trạng thái tiếp điểm và tạo tín hiệu giám sát.

Tiếp điểm công tắc

Công tắc thường có các tiếp điểm điện như COM, NO và NC tùy model. Khi vị trí van thay đổi, trạng thái của các tiếp điểm cũng thay đổi.

Tín hiệu này được đưa về tủ điều khiển hoặc module giám sát. Cách đấu dây cụ thể phải tuân thủ sơ đồ của nhà sản xuất và thiết kế hệ thống PCCC.

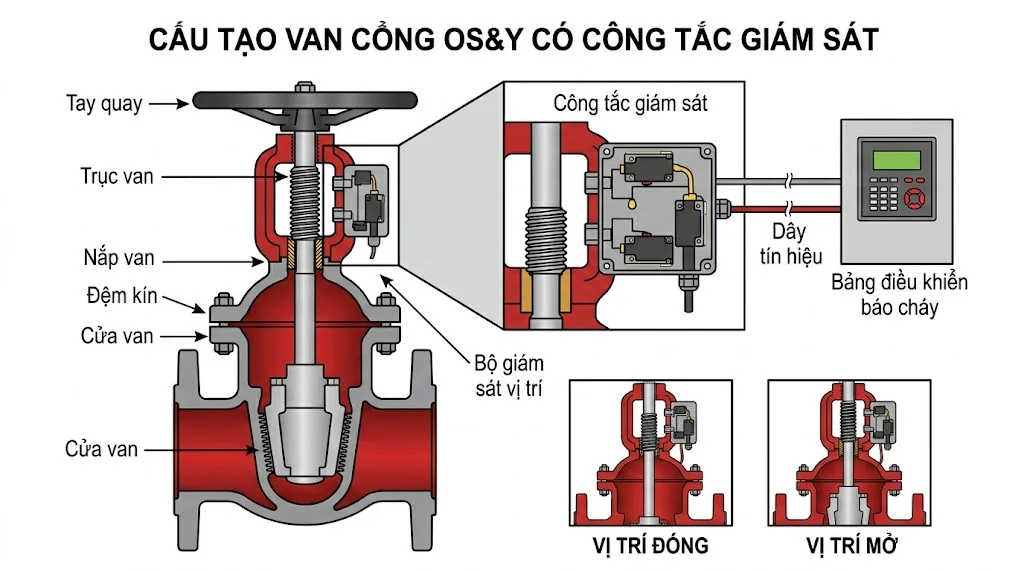

Nguyên lý hoạt động

Khi van ở trạng thái mở

Khi van được mở đúng vị trí, cơ cấu công tắc được giữ ở trạng thái bình thường. Tủ điều khiển nhận biết rằng van đang ở trạng thái cho phép hệ thống PCCC hoạt động.

Trong trạng thái này, nước có thể lưu thông qua tuyến ống đến các thiết bị chữa cháy phía sau van. Tùy thiết kế hệ thống, trạng thái bình thường có thể được hiển thị trên tủ hoặc hệ thống quản lý.

Khi van bắt đầu bị đóng

Khi có người xoay tay van theo hướng đóng, trục van bắt đầu thay đổi vị trí. Cơ cấu tác động của supervisory switch cũng thay đổi theo.

Nếu van bị dịch chuyển khỏi vị trí mở được giám sát, công tắc sẽ thay đổi trạng thái tiếp điểm. Tín hiệu này được truyền về hệ thống giám sát để cảnh báo cho người vận hành.

Khi van bị đóng hoàn toàn

Khi van đóng hoàn toàn, đường nước phía sau van bị cô lập. Công tắc giám sát duy trì trạng thái báo động hoặc trạng thái bất thường theo cấu hình của hệ thống.

Điều này giúp nhân viên vận hành phát hiện van PCCC đang ở trạng thái không an toàn. Van có thể được mở lại sau khi hoàn thành công việc bảo trì hoặc xử lý nguyên nhân đóng van.

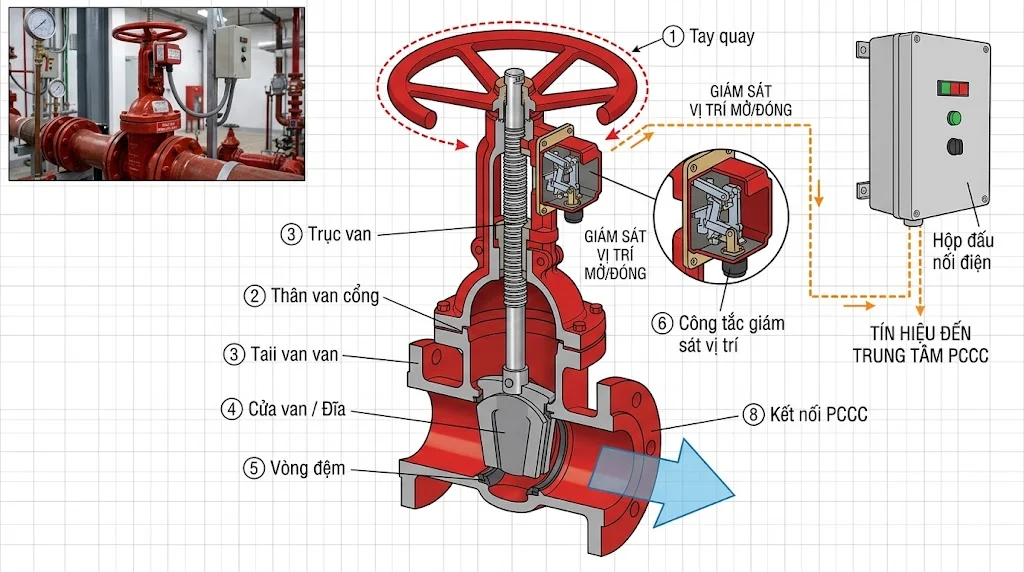

Công tắc giám sát van hoạt động như thế nào?

Phát hiện vị trí van

Công tắc giám sát không đo áp suất nước và cũng không đo lưu lượng. Nó chủ yếu theo dõi vị trí cơ khí của van.

Cơ cấu của công tắc được liên kết với trục, tay quay hoặc bộ phận chuyển động của van. Khi vị trí van thay đổi vượt quá giới hạn thiết kế, tiếp điểm bên trong công tắc thay đổi trạng thái.

Không thay thế chức năng của van

Công tắc giám sát chỉ có nhiệm vụ giám sát trạng thái, không thay thế cơ cấu đóng mở của van. Nếu công tắc bị hỏng, van vẫn có thể được vận hành cơ khí tùy thiết kế.

Ngược lại, van vẫn có thể hoạt động bình thường về mặt cơ khí nhưng công tắc không truyền được tín hiệu nếu hệ thống dây hoặc công tắc gặp sự cố. Vì vậy, hai chức năng này cần được kiểm tra riêng biệt.

Van cổng có công tắc giám  sát dùng ở đâu?

Hệ thống PCCC tòa nhà

Van cổng có công tắc  giám sát thường được sử dụng trên các tuyến ống chữa cháy của tòa nhà. Van có thể được bố trí tại phòng bơm, tầng kỹ thuật, khu vực chia zone hoặc các tuyến ống chính.

Việc giám sát giúp trung tâm biết được trạng thái của van mà không cần nhân viên đi kiểm tra trực tiếp. Điều này đặc biệt hữu ích đối với các tòa nhà có nhiều tầng và nhiều khu vực PCCC.

Hệ thống cấp nước chữa cháy

Van có thể được lắp trên đường ống cấp nước chữa cháy chính hoặc các nhánh phân phối. Khi cần bảo trì, người vận hành có thể đóng van nhưng hệ thống phải ghi nhận được trạng thái này.

Điều này giúp quản lý trạng thái của mạng lưới PCCC tốt hơn, đặc biệt tại các công trình có nhiều zone hoặc nhiều tuyến ống.

Ưu điểm của van cổng có công tắc giám  sát

Giám sát trạng thái từ xa

Ưu điểm lớn nhất là có thể truyền trạng thái van về hệ thống điều khiển. Người vận hành không cần trực tiếp đến từng vị trí để kiểm tra.

Đối với công trình lớn, khả năng giám sát tập trung giúp tiết kiệm thời gian và giảm nguy cơ bỏ sót một van đang ở trạng thái không phù hợp.

Phát hiện van bị đóng ngoài kế hoạch

Van PCCC bị đóng có thể làm gián đoạn khả năng cấp nước cho một khu vực. Công tắc giám sát giúp phát hiện sự thay đổi trạng thái này sớm hơn.

Khi có tín hiệu bất thường, nhân viên có thể kiểm tra nguyên nhân và đưa van về trạng thái yêu cầu. Điều này góp phần nâng cao độ tin cậy của hệ thống PCCC.

Cách lựa chọn van cổng có công tắc giám  sát

Xác định kích thước van

Cần xác định đường kính danh nghĩa của đường ống, ví dụ DN50, DN65, DN80, DN100, DN150, DN200 hoặc lớn hơn.

Van phải có kích thước phù hợp với đường ống và lưu lượng thiết kế. Không nên chọn van chỉ dựa vào đường kính mà bỏ qua áp suất và tiêu chuẩn kết nối.

Xác định áp suất

Các hệ thống PCCC có thể sử dụng van với nhiều cấp áp suất khác nhau. Cần kiểm tra áp suất làm việc và áp suất thiết kế của tuyến ống trước khi lựa chọn.

Kiểm tra loại công tắc

Cần xác định van được trang bị loại supervisory switch nào và cơ cấu công tắc có phù hợp với van hay không. Không phải mọi công tắc đều có thể lắp cho mọi loại van.

Cần kiểm tra số lượng tiếp điểm, điện áp và dòng điện tiếp điểm, phương thức đấu dây và cấp bảo vệ của công tắc. Các thông số này phải phù hợp với module giám sát của tủ PCCC.

Kiểm tra tiêu chuẩn PCCC

Nếu van được sử dụng trong công trình PCCC, cần xác định các yêu cầu tiêu chuẩn và chứng nhận áp dụng cho dự án. Một số công trình có thể yêu cầu van và supervisory switch có chứng nhận cụ thể.

Do yêu cầu có thể khác nhau giữa từng dự án, cần căn cứ vào hồ sơ thiết kế và specification thay vì chỉ dựa trên thông số thương mại của sản phẩm.

Lưu ý khi lắp đặt van cổng có công tắc giám sát

Lắp đúng hướng dòng chảy

Nếu van có quy định hướng dòng chảy, cần lắp đúng theo ký hiệu trên thân. Đối với van cổng thông thường, hướng dòng không phải lúc nào cũng quyết định chức năng, nhưng vẫn cần tuân thủ hướng lắp đặt được nhà sản xuất quy định.

Việc lắp đặt đúng giúp bảo đảm khả năng vận hành và bảo trì. Sau khi lắp cần kiểm tra cả van và công tắc giám sát.

Không làm hỏng công tắc khi vận hành

Khi thao tác van, không nên dùng lực quá lớn hoặc các dụng cụ không phù hợp để cưỡng ép tay van. Lực bất thường có thể làm hỏng cả cơ cấu van và supervisory switch.

Sau khi đóng hoặc mở van, cần kiểm tra trạng thái tín hiệu trên tủ PCCC. Đây là bước quan trọng để xác nhận công tắc thực sự truyền tín hiệu.

Kiểm tra tín hiệu sau lắp đặt

Sau khi đấu nối, cần thực hiện kiểm tra bằng cách thay đổi trạng thái van và quan sát tín hiệu trên tủ. Van phải được đưa về trạng thái bình thường sau khi hoàn thành thử nghiệm.

Nếu tủ vẫn báo van bị đóng dù van đã mở, cần kiểm tra vị trí công tắc, cơ cấu tác động, dây tín hiệu và module giám sát. Không nên chỉ reset tủ mà bỏ qua nguyên nhân.

FAQ về van cổng có công tắc giám sát

Van cổng có công tắc giám sát là gì?

Đây là van cổng được trang bị thêm công tắc để giám sát vị trí đóng mở của van. Công tắc thường được sử dụng để phát hiện khi van PCCC bị thay đổi khỏi vị trí yêu cầu.

Tín hiệu từ công tắc được truyền về tủ PCCC hoặc hệ thống giám sát. Nhờ đó, người vận hành có thể biết trạng thái van mà không cần kiểm tra trực tiếp tại vị trí lắp đặt.

Công tắc giám sát van cổng có tác dụng gì?

Công tắc giám sát có nhiệm vụ phát hiện sự thay đổi vị trí của van và gửi tín hiệu về hệ thống. Trong PCCC, nó thường được dùng để phát hiện van kiểm soát nước bị đóng hoặc không ở đúng vị trí.

Công tắc không có nhiệm vụ đóng mở dòng nước. Chức năng đóng mở vẫn do cơ cấu van cổng thực hiện bằng tay quay, hộp số hoặc bộ truyền động phù hợp.

Van cổng có công tắc giám sát có bắt buộc trong PCCC không?

Việc có bắt buộc hay không phụ thuộc vào thiết kế, tiêu chuẩn áp dụng và yêu cầu của từng hệ thống PCCC. Các van kiểm soát khu vực hoặc vị trí quan trọng có thể được yêu cầu giám sát trạng thái.

Do yêu cầu có thể khác nhau theo loại công trình và hồ sơ thiết kế, cần kiểm tra specification và tiêu chuẩn áp dụng cho dự án. Không nên mặc định mọi van cổng trong mọi hệ thống PCCC đều có cùng yêu cầu.

Công tắc giám sát có điều khiển van cổng không?

Thông thường không. Supervisory switch chủ yếu là thiết bị phản hồi trạng thái, giúp hệ thống biết van đang ở vị trí nào.

Nếu cần tự động đóng mở van từ xa, phải sử dụng bộ truyền động phù hợp như actuator điện hoặc hệ thống điều khiển chuyên dụng. Công tắc giám sát và actuator là hai chức năng khác nhau.

Van cổng có công tắc giám sát khác gì van cổng thông thường?

Về chức năng đóng mở dòng nước, hai loại van có thể tương tự nhau. Điểm khác biệt là van có công tắc giám sát được bổ sung cơ cấu để phát hiện và truyền trạng thái vị trí của van.

Van thông thường chỉ cho phép người vận hành kiểm tra trạng thái tại chỗ. Van có công tắc giám sát có thể đưa trạng thái về hệ thống PCCC để theo dõi tập trung.

Có thể lắp công tắc giám sát cho van cổng đang sử dụng không?

Trong một số trường hợp có thể, nếu van và công tắc tương thích về cơ khí. Tuy nhiên, cần sử dụng đúng loại supervisory switch và bộ gá theo thiết kế của nhà sản xuất.

Sau khi lắp phải kiểm tra toàn bộ hành trình của van và tín hiệu phản hồi. Đối với hệ thống PCCC đang vận hành, việc thay đổi hoặc bổ sung thiết bị cần được thực hiện theo quy trình kỹ thuật của công trình.

Kết luận

Van cổng có công tắc giám sát là giải pháp kết hợp giữa chức năng đóng ngắt của van cổng và chức năng giám sát trạng thái của supervisory switch. Đây là cấu hình đặc biệt hữu ích trong hệ thống PCCC, nơi việc duy trì và kiểm soát trạng thái của các van cấp nước chữa cháy có ý nghĩa quan trọng.

Khi lựa chọn sản phẩm cần quan tâm đến DN, PN/Class, vật liệu van, kiểu kết nối, loại supervisory switch, tiếp điểm, cấp bảo vệ và yêu cầu tiêu chuẩn PCCC. Sau khi lắp đặt, cần kiểm tra cả khả năng đóng mở cơ khí của van và tín hiệu phản hồi trên tủ PCCC để bảo đảm hệ thống hoạt động chính xác van cổng có công tắc giám sát.
