D50 là gì? Cấu tạo, thông số, ứng dụng và cách chọn

Van cổng D50 là cách gọi phổ biến của van cổng kích thước khoảng 50 mm, thường được quy đổi tương đương DN50 hoặc 2 inch trong hệ thống đường ống. Van được sử dụng chủ yếu để đóng hoặc mở hoàn toàn dòng nước và các loại lưu chất phù hợp.

Van cổng D 50 có nhiều cấu hình khác nhau như van cổng gang, van cổng gang cầu, van cổng inox, van cổng thép, kiểu ty nổi hoặc ty chìm và kết nối mặt bích hoặc ren tùy thiết kế.

Trong hệ thống cấp nước, PCCC và công nghiệp, DN50 là một kích thước khá phổ biến. Khi mua van, nên xác định rõ DN50, tiêu chuẩn kết nối, PN/Class và vật liệu thay vì chỉ cung cấp thông tin "D50".

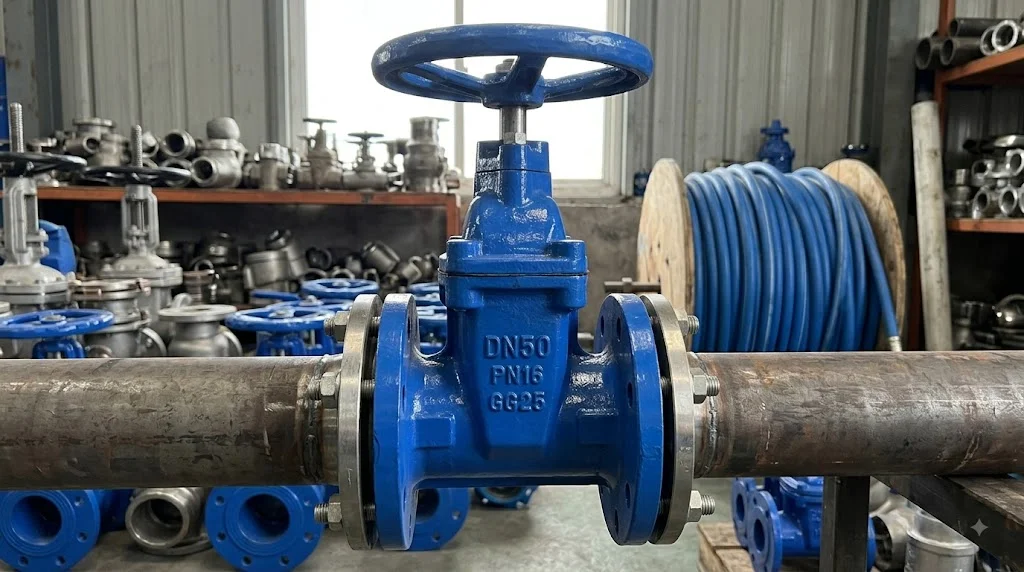

Van cổng D50 tương đương DN bao nhiêu?

D50 thường tương đương DN50

Trong cách gọi thông dụng, Van cổng D 50 thường được hiểu là DN50. DN50 tương ứng với kích thước danh nghĩa khoảng 2 inch.

Tuy nhiên, DN50 không có nghĩa mọi đường kính thực tế của van đều đúng 50 mm. Đường kính trong, đường kính ngoài và kích thước mặt bích phụ thuộc vào tiêu chuẩn và thiết kế của sản phẩm.

D50 có phải phi 60 không?

Đây là điểm rất dễ gây nhầm lẫn khi mua van. Trong cách gọi đường ống tại Việt Nam, ống có kích thước danh nghĩa DN50 thường có thể được gọi là ống phi 60, tùy loại ống và tiêu chuẩn.

Vì vậy, "D50", "DN50", "2 inch" và "phi 60" không nên được xem là hoàn toàn giống nhau về kích thước đo thực tế. Khi thay van, nên kiểm tra cả đường kính ống và kiểu kết nối.

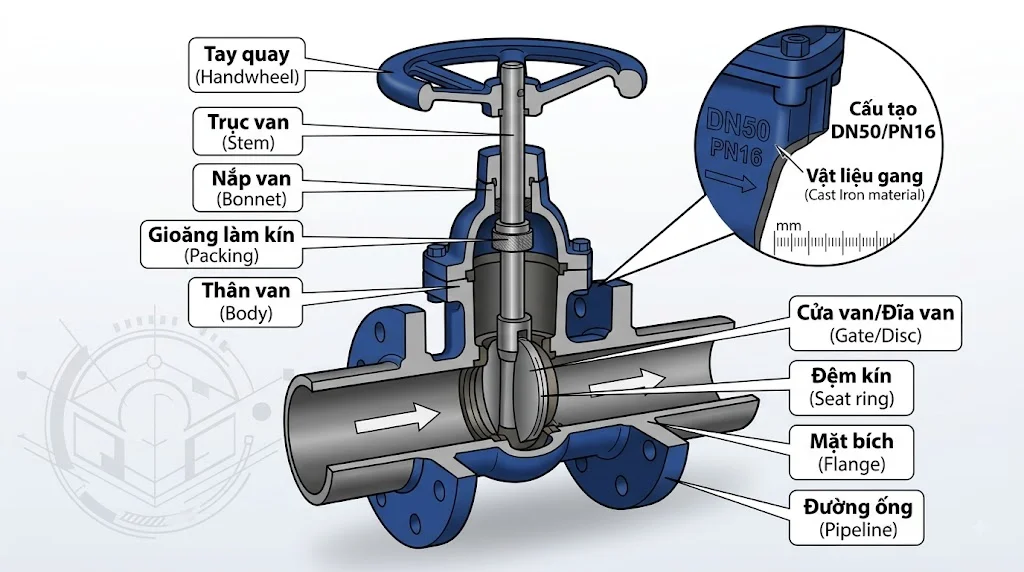

Cấu tạo Van cổng D 50

Thân van

Thân van là bộ phận chính chịu áp lực và chứa cơ cấu đóng mở. Tùy loại, thân có thể được chế tạo từ gang, gang cầu, thép hoặc inox.

Hai đầu van thường sử dụng mặt bích đối với các dòng van DN50 dùng trong hệ thống công nghiệp. Vật liệu thân cần phù hợp với loại lưu chất và điều kiện vận hành.

Cánh van

Cánh van chuyển động lên xuống để đóng hoặc mở dòng lưu chất. Khi van mở hoàn toàn, cánh được nâng khỏi đường dòng chảy.

Khi van đóng, cánh van hạ xuống và tiếp xúc với bề mặt làm kín. Chất lượng cánh van và seat ảnh hưởng trực tiếp đến khả năng đóng kín.

Trục van

Trục truyền chuyển động từ tay quay đến cánh van. Khi xoay tay quay, trục đưa cánh van lên hoặc xuống.

Van cổng D 50 có thể sử dụng ty nổi hoặc ty chìm tùy thiết kế. Ty nổi cần không gian phía trên lớn hơn nhưng dễ quan sát trạng thái đóng mở.

Tay quay

Tay quay cho phép người vận hành đóng mở van bằng tay. Van cổng thường cần nhiều vòng quay để chuyển từ đóng hoàn toàn sang mở hoàn toàn.

Đối với DN50, vận hành bằng tay thường khá thuận tiện. Với những hệ thống cần điều khiển từ xa, có thể sử dụng bộ truyền động phù hợp.

Gioăng và packing

Gioăng giúp làm kín các vị trí ghép nối, trong khi packing được bố trí quanh trục để hạn chế rò rỉ ra ngoài.

Vật liệu làm kín có thể là EPDM, NBR, PTFE, graphite hoặc vật liệu chuyên dụng. Cần lựa chọn theo nhiệt độ và loại lưu chất.

Nguyên lý hoạt động của Van cổng D 50

Khi mở van

Khi xoay tay quay theo chiều mở, trục van nâng cánh van lên. Dòng nước có thể đi qua thân van.

Khi cánh được nâng hoàn toàn, tiết diện dòng chảy được mở tối đa. Vì vậy, van cổng thường có tổn thất áp suất tương đối thấp khi mở hoàn toàn.

Khi đóng van

Khi xoay tay quay theo chiều đóng, cánh van di chuyển xuống và tiếp xúc với seat. Khi cánh van đóng kín, dòng nước bị ngăn lại.

Van cổng phù hợp nhất với chức năng đóng ngắt. Không nên sử dụng van ở trạng thái mở một phần trong thời gian dài để điều chỉnh lưu lượng.

Các loại Van cổng D 50 phổ biến

Van cổng D 50 gang

Van cổng gang DN50 thường được sử dụng trong hệ thống cấp nước và một số ứng dụng kỹ thuật thông thường. Gang có độ cứng tốt và giá thành tương đối phù hợp.

Van gang DN50 thường sử dụng kết nối mặt bích. Khi lắp đặt ngoài trời hoặc trong môi trường ẩm, cần chú ý đến lớp sơn và khả năng chống ăn mòn.

Van cổng D 50 gang cầu

Gang cầu có đặc tính cơ học tốt hơn gang xám thông thường và thường được sử dụng cho các van cấp nước. Van cổng gang cầu DN50 có thể đáp ứng nhiều hệ thống yêu cầu độ bền cao.

Một số sản phẩm có cánh van được phủ cao su EPDM để tăng khả năng làm kín. Cần kiểm tra tiêu chuẩn và chứng nhận nếu sử dụng trong hệ thống PCCC hoặc nước sạch.

Van cổng D 50 inox

Van cổng inox DN50 có khả năng chống ăn mòn tốt và phù hợp với những môi trường cần yêu cầu cao hơn về vật liệu.

Inox 304 và 316 là những vật liệu thường gặp. Inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường, nhưng chi phí cũng thường cao hơn.

Van cổng D 50 thép

Van cổng thép DN50 thường được sử dụng trong các hệ thống công nghiệp có áp suất hoặc nhiệt độ cao. Vật liệu có thể là carbon steel hoặc alloy steel tùy ứng dụng.

Đối với hệ thống dầu khí, hơi hoặc hóa chất, cần lựa chọn vật liệu theo nhiệt độ, áp suất và specification của dự án.

Van cổng D 50 ty nổi

Van ty nổi có trục di chuyển lên xuống khi van đóng mở. Khi van mở, phần trục sẽ nhô lên phía trên.

Thiết kế này giúp người vận hành dễ quan sát trạng thái van. Tuy nhiên, cần có khoảng không đủ lớn phía trên để trục có thể di chuyển.

Van cổng D 50 ty chìm

Ở van ty chìm, trục quay nhưng không nhô lên theo cánh van. Thiết kế này giúp giảm chiều cao tổng thể của van.

Van phù hợp với những vị trí hạn chế không gian. Tuy nhiên, trạng thái đóng mở khó quan sát trực tiếp hơn so với van ty nổi.

Ứng dụng của Van cổng D 50

Hệ thống cấp nước

Van cổng D 50 được sử dụng tại các tuyến ống cấp nước và các nhánh phân phối. Van giúp cô lập từng khu vực khi cần bảo trì hoặc sửa chữa.

Kích thước DN50 phù hợp với nhiều tuyến ống có lưu lượng vừa phải. Tuy nhiên, việc xác định kích thước van cần dựa trên lưu lượng thực tế chứ không chỉ dựa vào đường kính ống.

Hệ thống PCCC

Van cổng DN50 có thể xuất hiện tại các tuyến ống PCCC và những vị trí cần đóng ngắt hoặc cô lập hệ thống. Một số loại có thể kết hợp công tắc giám sát để theo dõi trạng thái van.

Nếu sử dụng cho PCCC, cần lựa chọn đúng sản phẩm đáp ứng tiêu chuẩn và yêu cầu của công trình. Không nên dùng van dân dụng thông thường chỉ vì cùng kích thước DN50.

Hệ thống HVAC

Van cổng DN50 có thể được sử dụng tại các tuyến nước nóng, nước lạnh hoặc đường ống phụ trợ trong hệ thống HVAC.

Tuy nhiên, nếu cần điều chỉnh lưu lượng thường xuyên, van cổng không phải lựa chọn tối ưu. Van cầu hoặc van điều khiển có thể phù hợp hơn với chức năng điều tiết.

Hệ thống công nghiệp

Van D50 được sử dụng trong nhiều hệ thống vận chuyển nước, dầu, khí hoặc các lưu chất công nghiệp khác. Vật liệu van phải được lựa chọn theo môi trường sử dụng.

Đối với các hệ thống áp suất hoặc nhiệt độ cao, cần kiểm tra pressure rating và temperature rating của sản phẩm. Không nên chỉ dựa vào kích thước DN50.

Van cổng D 50 PN16 là gì?

Van cổng D 50 PN16 là cách gọi của van cổng DN50 có cấp áp suất danh nghĩa PN16 theo tiêu chuẩn áp dụng.

PN16 không có nghĩa van luôn chịu được chính xác 16 bar trong mọi điều kiện. Khả năng chịu áp thực tế còn phụ thuộc vào vật liệu, nhiệt độ và thiết kế của nhà sản xuất.

Khi lựa chọn van DN50 PN16, cần kiểm tra thêm tiêu chuẩn mặt bích, chiều dài van, vật liệu thân và loại gioăng để bảo đảm phù hợp với hệ thống.

Cách lựa chọn Van cổng D 50

Xác định DN

Trước tiên cần xác định đường ống cần lắp van có kích thước DN50 hay không. Nếu đường ống hiện tại được gọi là D50 hoặc phi 60, nên kiểm tra thêm kích thước thực tế.

Việc xác định đúng DN giúp tránh mua nhầm van. Với hệ thống hiện hữu, có thể kiểm tra thông số trên van cũ hoặc bản vẽ P&ID.

Xác định PN/Class

Cần xác định áp suất làm việc và áp suất thiết kế của hệ thống. Từ đó lựa chọn van có cấp PN/Class phù hợp.

Các loại van nước DN50 có thể gặp PN10, PN16 hoặc PN25. Trong công nghiệp có thể gặp các cấp Class theo tiêu chuẩn ASME.

Xác định tiêu chuẩn mặt bích

Nếu sử dụng van mặt bích, cần xác định tiêu chuẩn JIS, DIN/EN hoặc ANSI/ASME. Cùng DN50 nhưng tiêu chuẩn mặt bích khác nhau có thể có kích thước vòng lỗ và số lượng bulông khác nhau.

Đây là yếu tố đặc biệt quan trọng khi thay thế van trên đường ống có sẵn. Van phải có mặt bích tương thích với đường ống hoặc phải sử dụng giải pháp chuyển đổi phù hợp.

Chọn vật liệu

Van gang và gang cầu thường phù hợp với hệ thống nước. Van inox phù hợp với môi trường cần khả năng chống ăn mòn cao hơn.

Nếu sử dụng cho dầu, hơi, gas hoặc hóa chất, cần lựa chọn vật liệu theo tính chất lưu chất. Không nên sử dụng van nước thông thường cho các môi trường đặc biệt nếu nhà sản xuất không xác nhận.

Giá Van cổng D50

Giá Van cổng D 50 phụ thuộc vào vật liệu, thương hiệu, PN/Class, kiểu kết nối và cấu hình sản phẩm. Van gang DN50 thường có giá khác với van gang cầu, inox hoặc thép.

Van có thêm công tắc giám sát cũng sẽ có cấu hình và mức giá khác van cổng thông thường. Để báo giá chính xác, nên cung cấp DN50, PN/Class, vật liệu, tiêu chuẩn kết nối và số lượng.

FAQ về Van cổng D50

Van cổng D50 là DN bao nhiêu?

Van cổng D 50 thường được hiểu là DN50, tương đương khoảng 2 inch theo kích thước danh nghĩa. Đây là kích thước phổ biến trong hệ thống cấp nước và công nghiệp.

Tuy nhiên, D50 không phải lúc nào cũng thể hiện đường kính thực tế chính xác 50 mm. Khi mua van nên xác nhận DN, tiêu chuẩn kết nối và kích thước thực tế của đường ống.

Van cổng D 50 có phải van 2 inch không?

Thông thường, DN50 được quy đổi tương đương 2 inch. Đây là cách quy đổi kích thước danh nghĩa được sử dụng phổ biến trong ngành đường ống.

Tuy nhiên, 2 inch không đồng nghĩa với việc mọi kích thước đo trên van đều bằng 50,8 mm. Kích thước thực tế phụ thuộc vào tiêu chuẩn và thiết kế của sản phẩm.

Van cổng D50 có phải phi 60 không?

Trong cách gọi phổ biến ở Việt Nam, đường ống DN50 thường được gọi là phi 60 trong một số loại ống. Tuy nhiên, cần phân biệt giữa kích thước danh nghĩa và đường kính thực tế của từng loại ống.

Khi thay van, không nên chỉ dựa vào thông tin phi 60. Cần kiểm tra kiểu kết nối, tiêu chuẩn mặt bích hoặc ren và kích thước thực tế của đường ống.

Van cổng D50 có dùng cho PCCC không?

Có thể, nếu van DN50 được thiết kế và chứng nhận phù hợp với hệ thống PCCC. Một số van có thể được trang bị thêm công tắc giám sát để theo dõi trạng thái đóng mở.

Đối với công trình PCCC, cần kiểm tra tiêu chuẩn, chứng nhận và specification của dự án trước khi lựa chọn. Không nên dùng van nước dân dụng thông thường cho PCCC nếu hồ sơ thiết kế yêu cầu sản phẩm chuyên dụng.

Van cổng D50 có điều tiết nước được không?

Van cổng D 50 chủ yếu được thiết kế để đóng hoặc mở hoàn toàn, không phải để điều tiết lưu lượng liên tục. Khi van mở một phần, dòng nước có thể gây rung động và làm mòn bề mặt làm kín.

Nếu cần điều chỉnh lưu lượng thường xuyên, nên cân nhắc van cầu, van bướm điều khiển hoặc van điều khiển chuyên dụng. Việc lựa chọn phụ thuộc vào yêu cầu lưu lượng và đặc tính của hệ thống.

Kết luận

Van cổng D50 thường được hiểu là van cổng DN50, tương đương 2 inch, được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, HVAC và đường ống công nghiệp. Sản phẩm có nhiều lựa chọn về vật liệu như gang, gang cầu, inox và thép, cùng các cấu hình ty nổi, ty chìm và kết nối mặt bích.

Khi lựa chọn Van cổng D 50, cần xác định chính xác DN50, PN/Class, vật liệu, tiêu chuẩn mặt bích, kiểu ty, loại lưu chất và điều kiện áp suất – nhiệt độ. Đối với hệ thống PCCC, cần kiểm tra thêm yêu cầu về chứng nhận và công tắc giám sát nếu thiết kế yêu cầu Van cổng D50.
