Van cổng chữa cháy là gì? Cấu tạo, tiêu chuẩn và ứng dụng

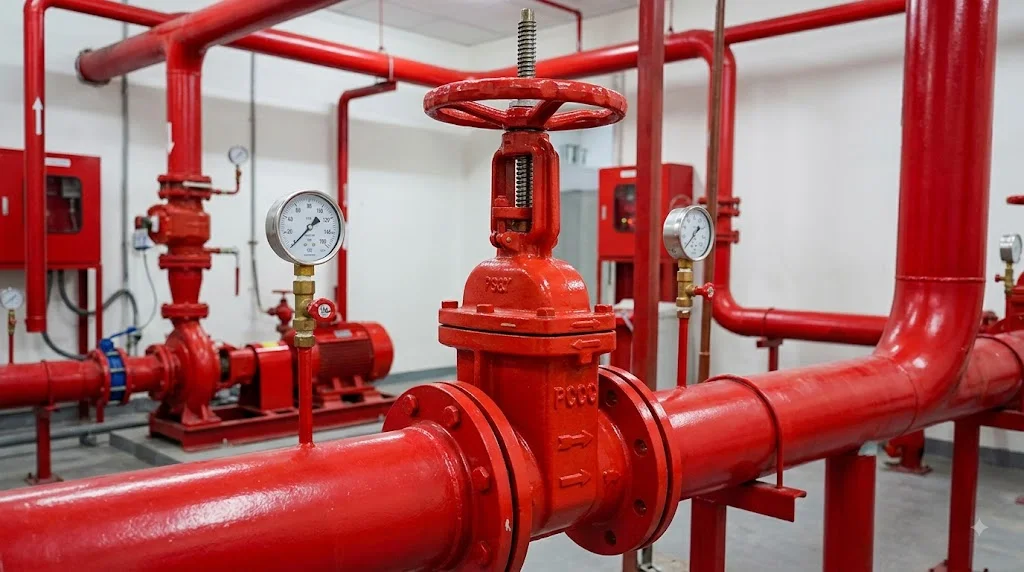

Van cổng chữa cháy là loại van cổng được sử dụng trong hệ thống phòng cháy chữa cháy (PCCC) để đóng mở và cô lập các tuyến đường ống cấp nước chữa cháy. Van thường được lắp trên đường ống chính, đường ống nhánh, trước các thiết bị PCCC hoặc tại những vị trí cần kiểm soát dòng nước trong quá trình vận hành và bảo trì hệ thống.

Khác với van cổng dùng cho hệ thống cấp nước thông thường, Van cổng chữa  cháy phải đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn phù hợp với thiết kế PCCC của công trình. Một số loại còn được trang bị công tắc giám sát trạng thái, cho phép hệ thống biết van đang ở trạng thái đóng hay mở.

Van cổng chữa  cháy có nhiều kích thước như DN50, DN65, DN80, DN100, DN125, DN150, DN200 và lớn hơn. Tùy thiết kế, van có thể là ty nổi, ty chìm, van có tín hiệu điện hoặc van vận hành bằng hộp số, với kiểu kết nối chủ yếu là mặt bích hoặc rãnh cơ khí tùy hệ thống.

Van cổng chữa  cháy là gì?

Van cổng chữa  cháy hay Fire Protection Gate Valve là van cổng được sử dụng trong hệ thống PCCC để kiểm soát dòng nước chữa cháy. Van hoạt động bằng cách nâng hoặc hạ cửa van theo phương vuông góc với dòng nước.

Khi van mở hoàn toàn, cửa van được nâng lên khỏi đường đi của dòng nước, giúp dòng chảy đi qua với tổn thất áp suất tương đối thấp. Khi van đóng hoàn toàn, cửa van ép vào bề mặt làm kín và ngăn nước đi qua.

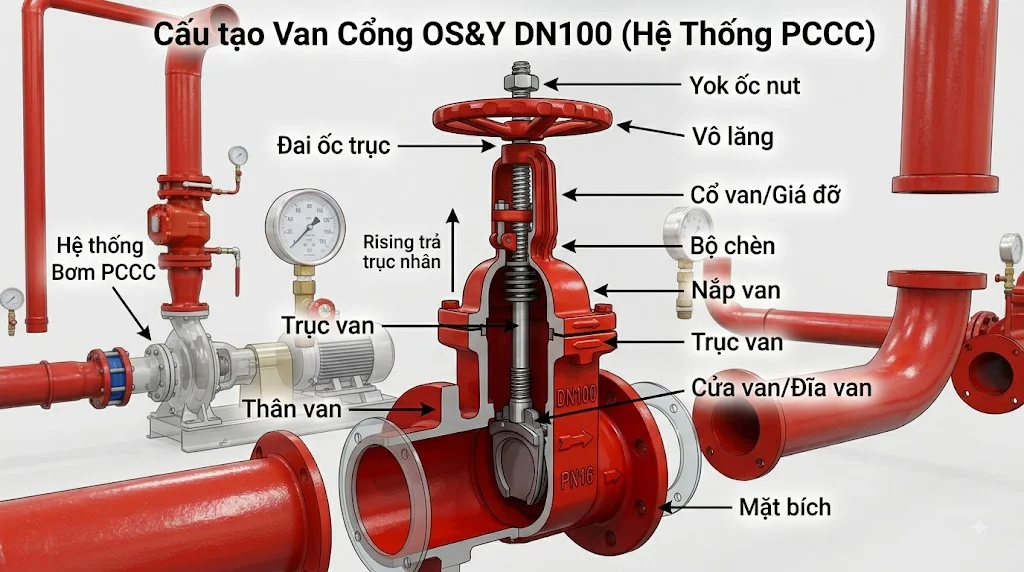

Cấu tạo Van cổng chữa  cháy

Thân van

Thân van là bộ phận chính chứa cơ cấu cửa van và chịu áp lực của nước chữa cháy. Thân thường được chế tạo từ gang, gang cầu hoặc vật liệu phù hợp với cấp áp suất và tiêu chuẩn của sản phẩm.

Bề mặt bên ngoài của nhiều dòng van được phủ sơn hoặc epoxy để tăng khả năng chống ăn mòn. Đối với hệ thống PCCC ngoài trời hoặc khu vực có độ ẩm cao, lớp phủ bảo vệ giúp tăng tuổi thọ của van.

Cửa van

Cửa van là bộ phận trực tiếp đóng hoặc mở dòng nước. Khi xoay tay quay theo chiều mở, cửa van được nâng lên; khi xoay theo chiều đóng, cửa van hạ xuống và ép vào Seat.

Một số van cổng PCCC sử dụng cửa van bọc cao su để tăng khả năng làm kín. Vật liệu cao su cần phù hợp với nước và điều kiện nhiệt độ của hệ thống.

Trục van

Trục van truyền chuyển động từ tay quay hoặc hộp số đến cửa van. Tùy thiết kế, van có thể sử dụng ty nổi hoặc ty chìm.

Ty nổi có ưu điểm là vị trí của trục thay đổi theo trạng thái đóng mở, giúp người vận hành dễ nhận biết trạng thái van. Ty chìm có chiều cao tổng thể thấp hơn và thường được sử dụng ở những vị trí có không gian hạn chế.

Tay quay và hộp số

Van cổng kích thước nhỏ có thể được vận hành bằng tay quay trực tiếp. Với van có kích thước lớn, hộp số thường được sử dụng để giảm lực cần thiết khi đóng mở.

Hộp số cũng giúp quá trình vận hành ổn định hơn khi van chịu áp lực lớn. Tuy nhiên, cần vận hành đúng chiều và đúng lực theo hướng dẫn của nhà sản xuất để tránh làm hỏng cơ cấu van.

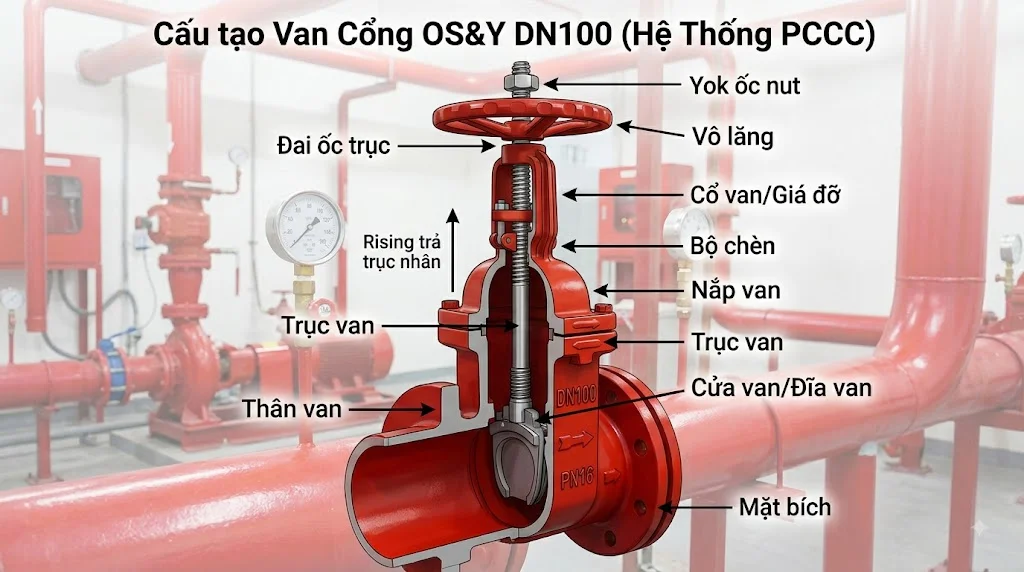

Nguyên lý hoạt động của Van cổng chữa  cháy

Khi cần đưa hệ thống PCCC vào trạng thái hoạt động, van cổng được mở hoàn toàn để nước từ nguồn cấp có thể đi qua đường ống. Cửa van được nâng lên khỏi dòng chảy, tạo tiết diện thông thoáng cho nước.

Khi cần cô lập một khu vực để sửa chữa hoặc bảo trì, van được đóng bằng cách hạ cửa van xuống. Khi cửa van tiếp xúc với Seat và đạt trạng thái kín, dòng nước đến khu vực phía sau van sẽ bị ngăn lại.

Các loại Van cổng chữa  cháy phổ biến

Van cổng chữa  cháy ty nổi

Van cổng chữa  cháy ty nổi có trục van chuyển động lên xuống bên ngoài thân khi vận hành. Khi van mở, ty van nhô lên; khi van đóng, ty hạ xuống.

Ưu điểm của thiết kế này là người vận hành có thể quan sát trạng thái van tương đối trực quan. Van ty nổi thường phù hợp với phòng bơm, khu vực kỹ thuật hoặc những vị trí có đủ không gian cho trục van chuyển động.

Van cổng chữa  cháy ty chìm

Van cổng chữa  cháy ty chìm có trục nằm bên trong thân van và không nhô lên rõ rệt khi đóng mở. Thiết kế này giúp giảm chiều cao lắp đặt và phù hợp với những vị trí hạn chế không gian.

Van ty chìm thường được sử dụng trong hệ thống cấp nước và một số cấu hình PCCC. Khi sử dụng trong công trình yêu cầu giám sát trạng thái, cần kiểm tra khả năng kết hợp với thiết bị giám sát phù hợp.

Van cổng chữa  cháy mặt bích

Van cổng PCCC mặt bích được kết nối với đường ống thông qua hai mặt bích và bu lông. Đây là kiểu kết nối phổ biến ở các đường ống PCCC có kích thước trung bình và lớn.

Khi lựa chọn cần kiểm tra tiêu chuẩn mặt bích, cấp áp suất và kích thước lỗ bu lông. Hai mặt bích phải tương thích để bảo đảm quá trình lắp đặt và làm kín.

Van cổng chữa  cháy rãnh

Một số hệ thống PCCC sử dụng van cổng kết nối rãnh để lắp đặt nhanh với đường ống có đầu nối cơ khí tương ứng. Kiểu kết nối này có thể giúp rút ngắn thời gian thi công và thuận tiện khi bảo trì.

Thông số kỹ thuật Van cổng chữa  cháy

Các thông số trên chỉ mang tính tham khảo. Khi lựa chọn van cho công trình PCCC, cần đối chiếu catalogue, chứng nhận và tiêu chuẩn áp dụng của đúng model thay vì chỉ dựa vào thông số chung của dòng sản phẩm.

Tiêu chuẩn của Van cổng chữa  cháy

Đối với Van cổng chữa  cháy, tiêu chuẩn áp dụng phụ thuộc vào yêu cầu của dự án, thiết kế và cơ quan có thẩm quyền. Trên thị trường có các sản phẩm được sản xuất hoặc chứng nhận theo những tiêu chuẩn quốc tế khác nhau, trong đó có các tiêu chuẩn liên quan đến van dùng cho hệ thống bảo vệ cháy.

Một số dự án có thể yêu cầu sản phẩm có chứng nhận UL Listed, FM Approved hoặc tiêu chuẩn tương ứng theo hồ sơ thiết kế. Tuy nhiên, không phải mọi van cổng dùng trong hệ thống PCCC đều mặc nhiên có UL hoặc FM.

Vì vậy, khi lập hồ sơ vật tư PCCC cần kiểm tra đúng yêu cầu của dự án, bao gồm tiêu chuẩn sản phẩm, chứng nhận, áp suất làm việc và tài liệu xuất xưởng. Đây cũng là cơ sở quan trọng để nghiệm thu thiết bị sau khi lắp đặt.

Van cổng chữa  cháy khác van cổng thông thường như thế nào?

Van cổng PCCC và van cổng thông thường có nguyên lý hoạt động tương tự nhau, đều sử dụng cửa van để đóng hoặc mở dòng nước. Điểm khác biệt nằm ở yêu cầu về thiết kế, tiêu chuẩn, chứng nhận và khả năng đáp ứng điều kiện sử dụng trong hệ thống chữa cháy.

Van cổng PCCC thường được lựa chọn từ những dòng sản phẩm có hồ sơ kỹ thuật và tiêu chuẩn phù hợp với hệ thống. Một số loại còn có công tắc giám sát để kiểm soát trạng thái van.

Do đó, không nên lấy một van cổng cấp nước thông thường rồi mặc định sử dụng cho PCCC. Cần xác định rõ yêu cầu kỹ thuật của hệ thống trước khi lựa chọn.

Ứng dụng của Van cổng chữa  cháy

Van cổng chữa  cháy được sử dụng trong đường ống cấp nước chữa cháy của nhà máy, kho hàng, trung tâm thương mại, tòa nhà, khách sạn và các công trình công nghiệp. Van thường được bố trí tại những vị trí cần cô lập từng khu vực của hệ thống.

Trong phòng bơm PCCC, van cổng có thể được lắp trên các tuyến hút, đẩy hoặc các tuyến phân phối theo thiết kế. Việc bố trí van giúp thuận tiện cho công tác kiểm tra, bảo trì và cô lập thiết bị khi cần thiết.

Van cũng có thể được sử dụng trên mạng đường ống ngoài nhà và các tuyến cấp nước đến họng nước, sprinkler hoặc các khu vực chữa cháy. Với mỗi vị trí, cần lựa chọn đúng kích thước và cấu hình theo thiết kế thủy lực của hệ thống.

Ưu điểm của Van cổng chữa  cháy

Van cổng có ưu điểm là tổn thất áp suất tương đối thấp khi mở hoàn toàn. Điều này phù hợp với hệ thống PCCC, nơi khả năng duy trì lưu lượng và áp lực nước đến khu vực chữa cháy có ý nghĩa quan trọng.

Van cũng có khả năng cô lập đường ống hiệu quả. Khi đóng hoàn toàn, van ngăn dòng nước đi qua và tạo điều kiện để nhân viên kỹ thuật bảo trì từng khu vực mà không nhất thiết phải tác động đến toàn bộ hệ thống.

Đối với loại có công tắc giám sát, trạng thái van có thể được đưa về hệ thống quản lý PCCC. Điều này giúp tăng khả năng kiểm soát và giảm nguy cơ van bị đóng ngoài ý muốn mà không được phát hiện.

Cách lựa chọn Van cổng chữa  cháy

Khi lựa chọn Van cổng chữa  cháy, trước tiên cần xác định kích thước đường ống và áp suất thiết kế. Các kích thước phổ biến gồm DN65, DN80, DN100, DN125, DN150 và DN200, nhưng cần lựa chọn chính xác theo bản vẽ PCCC.

Tiếp theo cần xác định kiểu kết nối và kiểu ty. Van mặt bích, van rãnh, ty nổi và ty chìm có đặc điểm lắp đặt khác nhau, vì vậy phải lựa chọn phù hợp với không gian và cấu hình đường ống.

Cuối cùng cần kiểm tra tiêu chuẩn, chứng nhận và tính năng giám sát. Nếu thiết kế yêu cầu theo dõi trạng thái van, nên sử dụng loại có tamper switch hoặc thiết bị giám sát tương ứng để đưa tín hiệu về hệ thống PCCC.

FAQ – Câu hỏi thường gặp về Van cổng chữa cháy

Van cổng chữa cháy dùng để làm gì?

Van cổng chữa cháy dùng để đóng mở và cô lập các tuyến đường ống trong hệ thống PCCC. Van giúp kiểm soát nguồn nước đến từng khu vực và thuận tiện cho việc bảo trì hệ thống.

Van cổng chữa cháy có bắt buộc phải có tín hiệu điện không?

Không phải mọi van đều có cùng yêu cầu. Việc có cần công tắc giám sát hay không phụ thuộc vào thiết kế và yêu cầu kỹ thuật của hệ thống PCCC, vì vậy cần kiểm tra hồ sơ thiết kế trước khi lựa chọn.

Van cổng PCCC ty nổi và ty chìm khác nhau thế nào?

Ty nổi chuyển động lên xuống bên ngoài khi van đóng mở nên dễ quan sát trạng thái. Ty chìm có thiết kế gọn hơn nhưng trạng thái đóng mở khó nhận biết bằng mắt hơn, do đó trong một số hệ thống có thể cần giải pháp giám sát bổ sung.

Van cổng chữa cháy DN100 là gì?

Van cổng chữa cháy DN100 là van có kích thước danh nghĩa DN100, tương đương khoảng 4 inch. Đây là một kích thước phổ biến trên các tuyến đường ống PCCC có lưu lượng tương đối lớn.

Có thể dùng van cổng nước thông thường cho PCCC không?

Không nên mặc định sử dụng. Van dùng cho PCCC cần đáp ứng các yêu cầu kỹ thuật, tiêu chuẩn và chứng nhận theo thiết kế của công trình; vì vậy phải kiểm tra đúng model trước khi đưa vào hệ thống.

Kết luận

Van cổng chữa cháy là thiết bị quan trọng trong hệ thống PCCC, có chức năng đóng mở và cô lập các tuyến đường ống cấp nước chữa cháy. Các dòng phổ biến gồm van cổng ty nổi, van cổng ty chìm, van cổng tín hiệu điện, van mặt bích và van kết nối rãnh, với kích thước từ DN50 đến DN300 hoặc lớn hơn tùy công trình.

Khi lựa chọn van cổng PCCC, cần quan tâm đồng thời đến DN, PN, kiểu kết nối, vật liệu, kiểu ty, công tắc giám sát, tiêu chuẩn và chứng nhận. Đặc biệt, không nên lựa chọn chỉ dựa vào giá thành hoặc kích thước, mà cần đối chiếu chính xác với bản vẽ và yêu cầu kỹ thuật của hệ thống PCCC Van cổng chữa cháy.
