Van 1 chiều cửa lật là gì? Cấu tạo, nguyên lý và ứng dụng

Van 1 chiều cửa lật là loại van một chiều sử dụng đĩa van dạng cửa lật để cho phép lưu chất chảy theo một hướng và ngăn không cho dòng chảy quay ngược trở lại. Khi dòng lưu chất đi đúng chiều, áp lực của dòng chảy sẽ đẩy cửa van mở ra; khi dòng chảy giảm hoặc đổi chiều, cửa van tự động đóng lại.

Van thường được gọi bằng nhiều tên khác nhau như van một chiều cửa lật, van một chiều lá lật, van 1 chiều lá lật hoặc swing check valve. Đây là một trong những loại van một chiều phổ biến trong hệ thống cấp nước, xử lý nước, PCCC, HVAC và đường ống công nghiệp.

Van cửa lật có thể được chế tạo với nhiều kích thước và vật liệu như gang, thép, inox, đồng thời có cả dạng kết nối ren và mặt bích tùy kích thước.

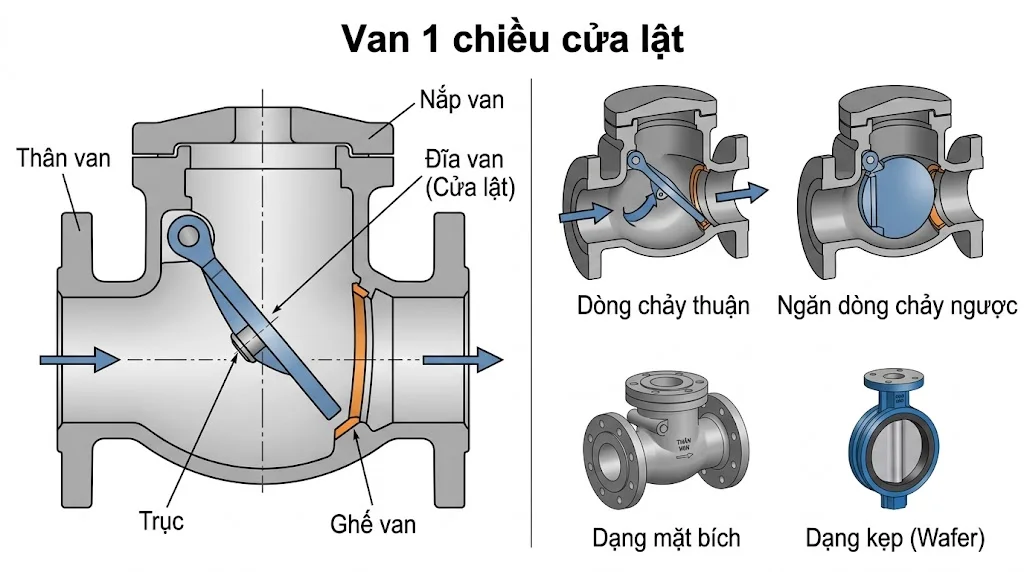

Cấu tạo Van 1 chiều cửa  lật

Thân van

Thân van là bộ phận bao bọc toàn bộ cơ cấu cửa lật và chịu áp lực của dòng lưu chất. Hai đầu thân có thể được thiết kế dạng ren, mặt bích hoặc các kiểu kết nối khác.

Vật liệu thân van thường gồm gang, gang cầu, thép hoặc inox. Việc lựa chọn vật liệu cần căn cứ vào áp suất, nhiệt độ và đặc tính của lưu chất.

Cửa van

Cửa van là bộ phận đặc trưng nhất của van một chiều cửa lật. Cửa được gắn với thân bằng bản lề và có thể xoay quanh trục bản lề.

Khi nước chảy theo chiều cho phép, cửa được đẩy lên và mở đường dòng chảy. Khi dòng chảy yếu hoặc xuất hiện áp lực ngược, cửa tự động hạ xuống và đóng lại.

Bản lề và trục cửa

Bản lề và trục giúp cửa van có thể chuyển động tự do giữa trạng thái mở và đóng. Các chi tiết này cần có độ bền cơ học phù hợp vì phải chịu chuyển động lặp lại trong quá trình vận hành.

Ở những dòng van sử dụng cho môi trường ăn mòn, vật liệu của trục và bản lề cũng cần được quan tâm. Một số sản phẩm có thể sử dụng inox hoặc vật liệu chống ăn mòn cho các chi tiết này.

Bề mặt làm kín

Bề mặt làm kín nằm giữa cửa van và thân van. Khi cửa hạ xuống, hai bề mặt tiếp xúc với nhau để hạn chế dòng lưu chất chảy ngược.

Tùy thiết kế, bề mặt làm kín có thể là kim loại hoặc có gioăng đàn hồi. Độ kín thực tế phụ thuộc vào chất lượng gia công, vật liệu và tình trạng của bề mặt làm kín.

Gioăng

Một số loại van cửa lật sử dụng gioăng cao su để tăng khả năng làm kín. Các vật liệu thường gặp gồm EPDM, NBR hoặc các vật liệu chuyên dụng khác.

Nếu sử dụng cho nước sạch, nước thải, dầu hoặc hóa chất, cần lựa chọn vật liệu gioăng phù hợp. Gioăng không tương thích với lưu chất có thể bị lão hóa, phồng hoặc biến dạng.

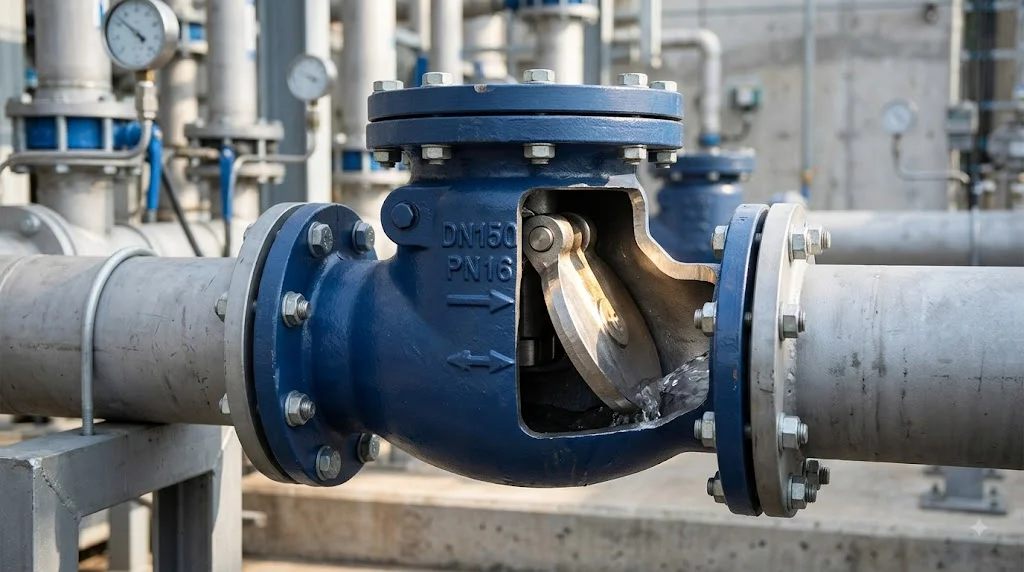

Nguyên lý hoạt động của Van 1 chiều cửa lật

Khi dòng chảy đi đúng chiều

Khi áp suất phía đầu vào lớn hơn phía đầu ra, dòng lưu chất tác động lên cửa van và đẩy cửa xoay lên quanh bản lề. Khi đó, cửa van mở và cho phép lưu chất đi qua.

Cửa van có thể mở đến một góc nhất định tùy theo thiết kế. Khi lưu lượng đủ lớn, cửa được giữ ở trạng thái mở nhờ lực của dòng chảy.

Khi dòng chảy giảm

Khi lưu lượng giảm, lực tác động lên cửa van cũng giảm theo. Trọng lượng của cửa và chênh lệch áp suất giữa hai phía khiến cửa bắt đầu quay về vị trí đóng.

Quá trình này diễn ra tự động mà không cần người vận hành tác động vào van. Đây là đặc điểm quan trọng của van một chiều cửa lật.

Khi xuất hiện dòng chảy ngược

Khi áp suất phía sau van lớn hơn phía trước, dòng lưu chất có xu hướng chảy ngược. Lúc này cửa van được đẩy về phía seat và đóng lại.

Cửa van giúp hạn chế dòng chảy ngược vào máy bơm, đường ống hoặc thiết bị phía trước. Nhờ vậy, van có thể giúp bảo vệ hệ thống khỏi những ảnh hưởng do dòng chảy đảo chiều.

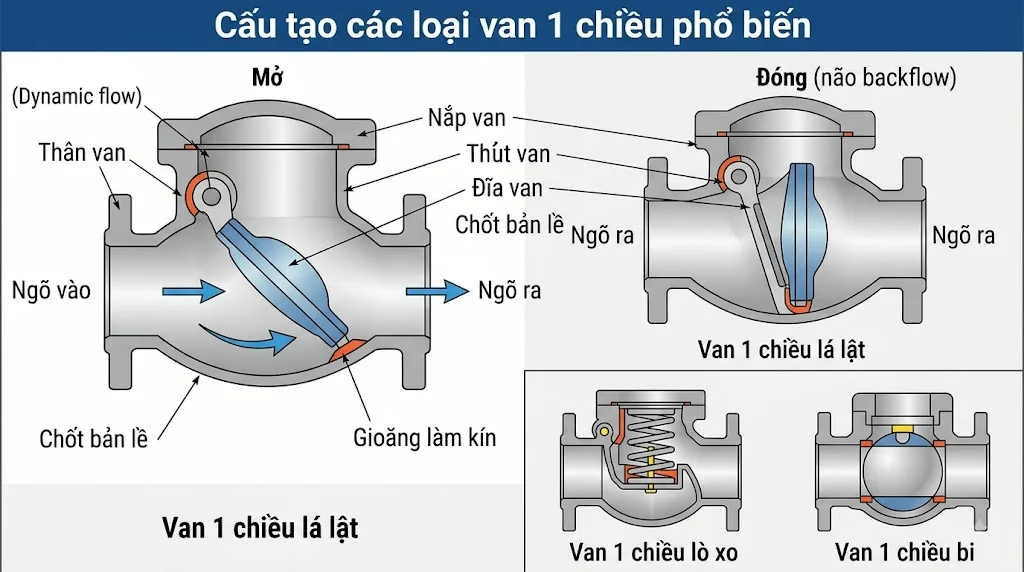

Các loại Van 1 chiều cửa  lật phổ biến

Van 1 chiều cửa  lật mặt bích

Van cửa lật mặt bích có hai đầu kết nối bằng mặt bích và thường được sử dụng cho đường ống có kích thước trung bình đến lớn. Kiểu kết nối này giúp van chắc chắn và thuận tiện khi tháo lắp.

Các kích thước phổ biến gồm DN50, DN65, DN80, DN100, DN125, DN150, DN200 và lớn hơn. Khi lựa chọn cần xác định đúng tiêu chuẩn mặt bích như JIS, DIN hoặc ANSI/ASME.

Van 1 chiều cửa  lật ren

Van một chiều cửa lật dạng ren thường được sử dụng cho các đường ống kích thước nhỏ. Hai đầu van có thể là ren trong hoặc cấu hình ren phù hợp với hệ thống.

Van ren thường có kích thước nhỏ gọn và dễ lắp đặt. Tuy nhiên, cần kiểm tra chính xác tiêu chuẩn ren trước khi mua để tránh tình trạng không tương thích với đường ống.

Van 1 chiều cửa  lật gang

Van cửa lật gang thường được sử dụng trong hệ thống nước và các ứng dụng công nghiệp thông thường. Gang có ưu điểm về độ cứng và chi phí tương đối hợp lý.

Van gang thường được thiết kế dạng mặt bích ở các kích thước lớn. Khi sử dụng ngoài trời hoặc môi trường ẩm, cần có biện pháp bảo vệ bề mặt chống ăn mòn.

Van 1 chiều cửa  lật inox

Van inox có khả năng chống ăn mòn tốt hơn so với nhiều loại van gang thông thường. Van thường được sử dụng trong môi trường nước có tính ăn mòn hoặc một số ứng dụng hóa chất phù hợp.

Van 1 chiều cửa  lật thép

Van thép được sử dụng trong các hệ thống có yêu cầu cao về áp suất hoặc nhiệt độ. Carbon steel và alloy steel có thể được sử dụng tùy theo điều kiện làm việc.

Van thép thường xuất hiện trong các hệ thống công nghiệp, dầu khí và năng lượng. Khi lựa chọn cần kiểm tra pressure rating, nhiệt độ và vật liệu của toàn bộ các bộ phận chịu áp.

Van 1 chiều cửa  lật và van 1 chiều lò xo

Van cửa lật

Van cửa lật sử dụng cửa van xoay quanh bản lề. Dòng chảy cần tạo đủ lực để nâng cửa khỏi vị trí đóng.

Ưu điểm của cấu tạo này là đường dòng chảy tương đối thông thoáng khi van mở. Van thường phù hợp với các hệ thống có lưu lượng lớn và yêu cầu tổn thất áp suất thấp.

Ưu điểm của Van 1 chiều cửa lật

Tự động ngăn dòng chảy ngược

Van hoạt động dựa trên chênh lệch áp suất và chuyển động của cửa van nên không cần tay quay hoặc nguồn điện. Khi xuất hiện dòng chảy ngược, cửa tự động đóng.

Điều này giúp bảo vệ máy bơm và các thiết bị phía trước van. Van đặc biệt hữu ích tại các vị trí mà dòng chảy ngược có thể gây ảnh hưởng đến quá trình vận hành.

Kết cấu đơn giản

Van cửa lật có số lượng bộ phận chuyển động tương đối ít. Cấu tạo cơ bản gồm thân, cửa, trục hoặc bản lề và bộ phận làm kín.

Kết cấu đơn giản giúp van dễ kiểm tra và bảo trì. Tuy nhiên, cần kiểm tra định kỳ bản lề, cửa van và bề mặt làm kín để bảo đảm van đóng kín.

Tổn thất áp suất tương đối thấp

Khi dòng chảy đủ lớn, cửa van được nâng lên và tạo ra tiết diện dòng chảy tương đối rộng. Điều này giúp giảm cản trở dòng chảy so với một số cấu tạo van một chiều khác.

Tổn thất áp suất thực tế phụ thuộc vào thiết kế, kích thước và lưu lượng. Vì vậy, cần tham khảo thông số của nhà sản xuất khi tính toán hệ thống.

Nhược điểm của Van 1 chiều cửa  lật

Có thể tạo va đập khi đóng

Khi dòng chảy dừng đột ngột, cửa van có thể quay nhanh về vị trí đóng. Nếu hệ thống có vận tốc dòng chảy cao, quá trình đóng có thể tạo ra hiện tượng va đập thủy lực.

Đối với hệ thống có nguy cơ water hammer cao, cần xem xét loại van có đặc tính đóng nhanh hoặc chậm phù hợp. Có thể cần kết hợp thêm các giải pháp giảm xung áp tùy hệ thống.

Ứng dụng của Van 1 chiều cửa lật

Hệ thống cấp nước

Van cửa lật được sử dụng trong các tuyến ống cấp nước để ngăn nước chảy ngược. Van có thể được lắp sau máy bơm hoặc tại các tuyến ống chính.

Đối với đường ống lớn, van mặt bích thường được ưu tiên vì kết nối chắc chắn và thuận tiện cho việc bảo trì. Cần lựa chọn đúng DN và PN/Class theo hệ thống.

Hệ thống máy bơm

Đây là một trong những ứng dụng quan trọng của van một chiều cửa lật. Van giúp hạn chế nước chảy ngược về máy bơm khi máy dừng hoạt động.

Việc lựa chọn vị trí lắp đặt phụ thuộc vào thiết kế hệ thống bơm. Ngoài van một chiều, hệ thống có thể cần các thiết bị khác để hạn chế hiện tượng búa nước.

Hệ thống PCCC

Van một chiều cửa lật có thể được sử dụng trong các hệ thống PCCC tại những vị trí phù hợp với thiết kế. Van giúp duy trì hướng dòng nước và hạn chế dòng chảy ngược.

Hệ thống xử lý nước

Van cửa lật được sử dụng trong các hệ thống cấp nước, nước thải và xử lý nước công nghiệp. Với môi trường nước thải, cần đặc biệt chú ý đến vật liệu thân, cửa, trục và gioăng.

Nếu lưu chất chứa chất ăn mòn hoặc cặn rắn, cần lựa chọn thiết kế phù hợp. Một số môi trường có thể yêu cầu inox hoặc vật liệu làm kín đặc biệt.

Cách lựa chọn Van 1 chiều cửa  lật

Xác định kích thước

Cần xác định DN của đường ống trước khi lựa chọn van. Các kích thước thường gặp gồm DN50, DN65, DN80, DN100, DN125, DN150 và DN200.

Ngoài DN, cần kiểm tra chiều dài van và kích thước kết nối. Điều này đặc biệt quan trọng khi thay thế một van cũ trong hệ thống đã có sẵn.

Xác định áp suất

Cần xác định áp suất làm việc và áp suất thiết kế của đường ống. Van phải có pressure rating phù hợp với điều kiện vận hành.

Các cấp thường gặp có thể gồm PN10, PN16, PN25 hoặc Class 150 và cao hơn tùy tiêu chuẩn. Không nên chỉ dựa vào DN để lựa chọn cấp áp suất.

Xác định vật liệu

Van gang phù hợp với nhiều hệ thống nước thông thường. Van inox phù hợp hơn với môi trường có yêu cầu chống ăn mòn cao, trong khi van thép có thể được sử dụng trong các hệ thống áp suất và nhiệt độ cao.

Ngoài thân van, cần kiểm tra vật liệu cửa, trục, seat và gioăng. Tất cả các bộ phận tiếp xúc với lưu chất phải có khả năng tương thích phù hợp.

Kiểm tra hướng dòng chảy

Trên thân van thường có mũi tên chỉ hướng dòng chảy. Mũi tên phải trùng với hướng dòng chảy của hệ thống.

Nếu lắp ngược, cửa van có thể không mở hoặc không ngăn dòng chảy theo đúng thiết kế. Đây là lỗi lắp đặt đơn giản nhưng có thể khiến hệ thống không hoạt động.

FAQ về Van 1 chiều cửa lật

Van 1 chiều cửa lật là gì?

Van 1 chiều cửa lật là loại van sử dụng một cửa van có bản lề để cho phép dòng lưu chất đi theo một hướng và ngăn dòng chảy ngược. Cửa tự động mở nhờ áp lực dòng chảy và đóng lại khi dòng chảy giảm hoặc đổi chiều.

Van không cần người vận hành đóng mở thủ công trong quá trình làm việc. Đây là loại van phổ biến trong hệ thống nước, bơm, PCCC và xử lý nước.

Van cửa lật có phải van một chiều không?

Có. Van cửa lật là một dạng van một chiều, trong đó cơ cấu đóng mở là cửa van dạng bản lề.

Tên gọi "Van 1 chiều cửa  lật", "van 1 chiều lá lật" và "swing check valve" thường được dùng để mô tả cùng nhóm sản phẩm. Tuy nhiên, cấu tạo chi tiết có thể khác nhau tùy nhà sản xuất.

Van 1 chiều cửa lật lắp đứng được không?

Điều này phụ thuộc vào thiết kế của từng model. Một số van có thể lắp trên đường ống đứng nếu hướng dòng chảy và điều kiện lắp đặt phù hợp, trong khi một số loại được thiết kế tối ưu cho đường ống nằm ngang.

Trước khi lắp đặt cần kiểm tra catalogue của nhà sản xuất. Không nên tự ý thay đổi tư thế lắp nếu sản phẩm không được công bố phù hợp.

Van cửa lật có bị búa nước không?

Có khả năng. Khi dòng chảy dừng nhanh, cửa van có thể đóng và tạo ra xung áp trong đường ống.

Mức độ búa nước phụ thuộc vào vận tốc dòng chảy, chiều dài đường ống, áp suất và đặc tính đóng của van. Với hệ thống có nguy cơ búa nước cao, cần lựa chọn van và giải pháp chống xung áp phù hợp.

Van 1 chiều cửa  lật DN100 là gì?

Van 1 chiều cửa  lật DN100 là van một chiều cửa lật có kích thước danh nghĩa DN100, thường được sử dụng trên đường ống tương ứng. Đây là kích thước khá phổ biến trong hệ thống cấp nước, PCCC và công nghiệp.

Van DN100 có thể có nhiều cấp áp suất và vật liệu khác nhau. Khi mua cần xác định thêm PN/Class, vật liệu, tiêu chuẩn mặt bích và chiều dài van.

Kết luận

Van 1 chiều cửa lật là loại van có cấu tạo đơn giản nhưng đóng vai trò quan trọng trong việc ngăn dòng chảy ngược và bảo vệ hệ thống đường ống. Cơ cấu cửa van dạng bản lề tự động mở khi có dòng chảy thuận và đóng khi dòng chảy giảm hoặc đảo chiều.

Khi lựa chọn cần quan tâm đến DN, PN/Class, vật liệu, tiêu chuẩn kết nối, hướng dòng chảy, vị trí lắp đặt và đặc tính lưu chất. Đối với hệ thống máy bơm hoặc đường ống có nguy cơ búa nước, cần đặc biệt chú ý đến đặc tính đóng của van để lựa chọn cấu hình phù hợp Van 1 chiều cửa lật.
