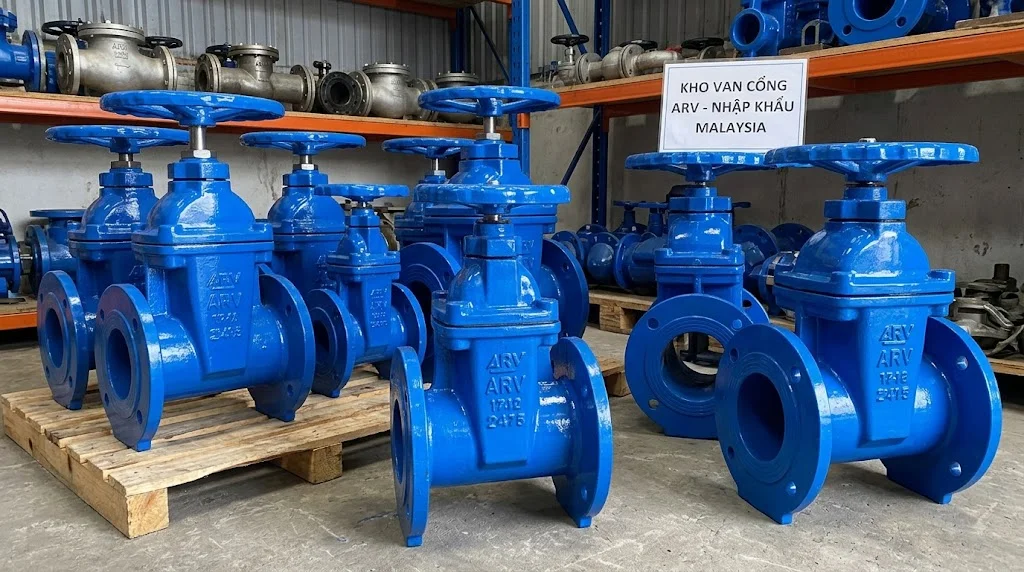

Van cổng ARV là gì? Cấu tạo, nguyên lý, ứng dụng và cách chọn

Van cổng ARV là dòng van cổng dùng trong hệ thống đường ống, trong đó ARV thường được sử dụng để chỉ thương hiệu hoặc ký hiệu dòng sản phẩm tùy theo catalogue và nhà cung cấp. Van cổng có chức năng chính là đóng hoặc mở hoàn toàn dòng lưu chất bằng cách nâng hoặc hạ cánh van.

Trong các hệ thống cấp nước, van cổng thường được lắp tại các tuyến ống chính, điểm phân nhánh, trước thiết bị hoặc tại các vị trí cần cô lập đường ống. Khi van mở hoàn toàn, cánh van được nâng lên khỏi dòng chảy, giúp hạn chế cản trở dòng nước.

Khi tìm mua van cổng  ARV, cần xác định rõ model, kích thước DN, cấp áp suất PN/Class, vật liệu và tiêu chuẩn kết nối. Chỉ thông tin "ARV" chưa đủ để xác định chính xác một model cụ thể.

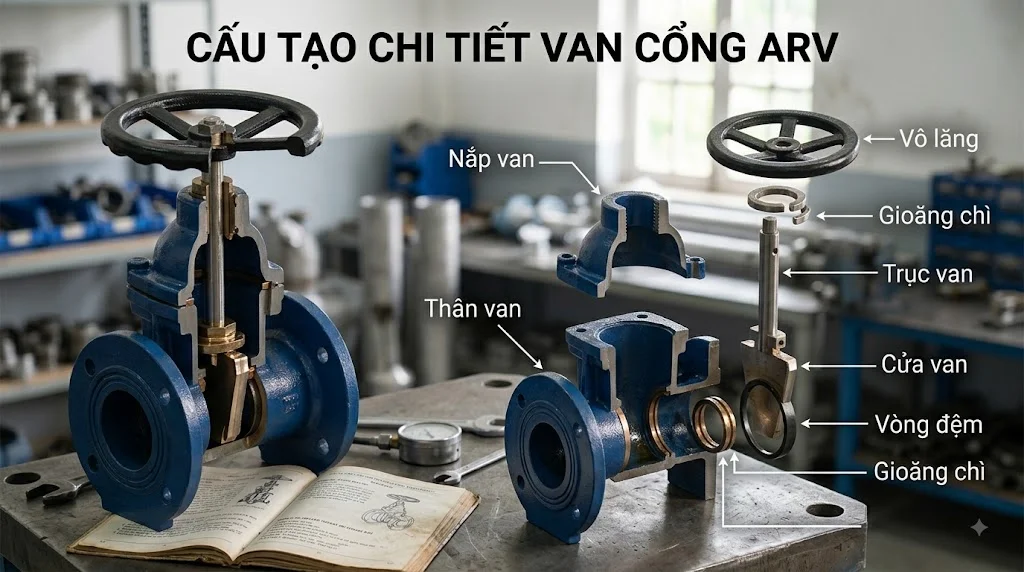

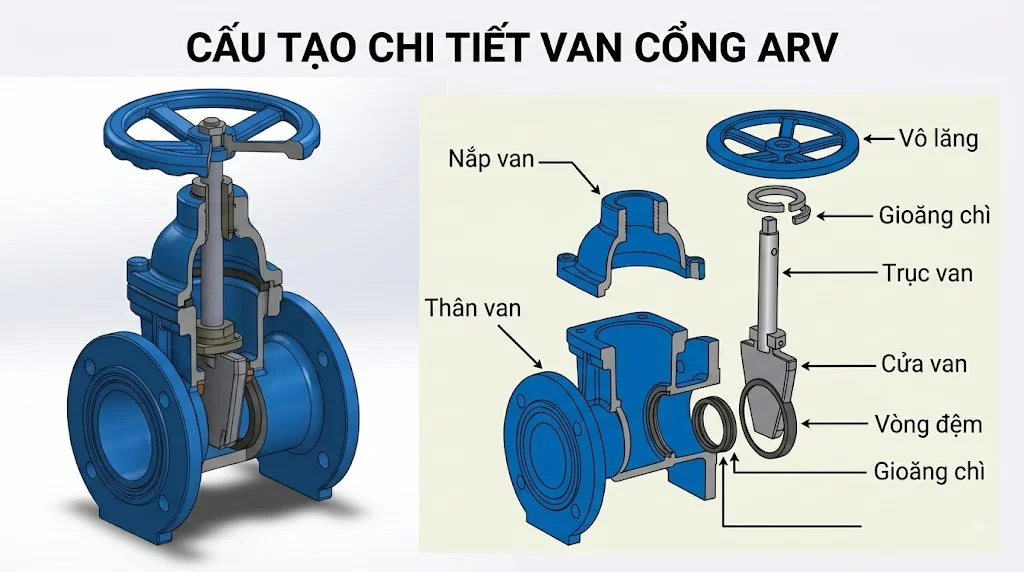

Cấu tạo van cổng  ARV

Thân van

Thân van là bộ phận chính chịu áp lực của hệ thống và bao bọc cơ cấu đóng mở bên trong. Thân thường được chế tạo từ gang, gang cầu, thép hoặc các vật liệu khác tùy dòng sản phẩm.

Hai đầu thân có thể được thiết kế dạng mặt bích hoặc kiểu kết nối khác. Vật liệu thân cần phù hợp với áp suất, nhiệt độ và loại lưu chất.

Cánh van

Cánh van là bộ phận trực tiếp ngăn dòng lưu chất. Khi mở, cánh được nâng lên; khi đóng, cánh hạ xuống và ép vào bề mặt làm kín.

Tùy thiết kế, cánh van có thể là dạng nêm hoặc các cấu hình khác. Đối với van cổng sử dụng trong hệ thống nước, cánh thường được phủ hoặc bọc vật liệu đàn hồi để tăng khả năng làm kín.

Trục van

Trục van truyền chuyển động từ tay quay hoặc bộ truyền động đến cánh van. Khi người vận hành xoay tay quay, trục giúp cánh van di chuyển theo phương đóng hoặc mở.

Trục có thể là loại ty nổi hoặc ty chìm. Hai cấu hình này có cách bố trí và yêu cầu không gian lắp đặt khác nhau.

Nắp van

Nắp van được lắp phía trên thân để bảo vệ trục và các cơ cấu bên trong. Tùy thiết kế, nắp có thể được liên kết với thân bằng bulông hoặc các phương pháp kết nối khác.

Nắp van thường có thể tháo ra khi cần bảo trì. Đây là vị trí cần kiểm tra khi van xuất hiện rò rỉ hoặc khó vận hành.

Seat và bộ phận làm kín

Seat là bề mặt tiếp xúc với cánh van khi van đóng. Hai bề mặt này tạo thành vùng làm kín để hạn chế dòng nước đi qua.

Ngoài seat, van còn có packing quanh trục để ngăn nước rò rỉ ra ngoài. Chất lượng của hệ thống làm kín ảnh hưởng trực tiếp đến tuổi thọ và độ tin cậy của van.

Nguyên lý hoạt động của van cổng  ARV

Khi van mở

Khi xoay tay quay theo chiều mở, trục van nâng cánh van lên khỏi vị trí đóng. Dòng nước có thể đi qua thân van.

Khi mở hoàn toàn, cánh van gần như không nằm trong tiết diện dòng chảy. Nhờ đó, van cổng thường có tổn thất áp suất tương đối thấp ở trạng thái mở hoàn toàn.

Khi van đóng

Khi xoay tay quay theo chiều đóng, cánh van di chuyển xuống và tiếp xúc với seat. Khi tiếp xúc hoàn toàn, dòng lưu chất bị cô lập.

Van cổng được thiết kế chủ yếu cho chức năng đóng hoặc mở. Không nên sử dụng van ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng.

Các loại Van cổng  ARV phổ biến

Van cổng  ARV ty nổi

Van ty nổi có trục van di chuyển lên xuống cùng với quá trình nâng hạ cánh van. Khi van mở, phần trục sẽ nhô lên phía trên.

Ưu điểm của thiết kế này là người vận hành có thể quan sát vị trí trục để nhận biết trạng thái tương đối của van. Tuy nhiên, cần có khoảng không phía trên để trục di chuyển.

Van cổng  ARV ty chìm

Ở van ty chìm, trục quay nhưng không nhô lên khi cánh van được nâng. Nhờ đó, chiều cao tổng thể của van được giảm xuống.

Cấu hình này phù hợp với những vị trí có không gian hạn chế. Tuy nhiên, trạng thái đóng mở khó nhận biết trực quan hơn so với van ty nổi.

Van cổng  ARV mặt bích

Van cổng mặt bích sử dụng kết nối bulông giữa hai mặt bích của van và đường ống. Đây là cấu hình phổ biến đối với các tuyến ống cấp nước có kích thước trung bình và lớn.

Khi lắp đặt cần sử dụng gasket phù hợp và xác định đúng tiêu chuẩn mặt bích. Các tiêu chuẩn JIS, DIN và ANSI/ASME có thể có kích thước lỗ bulông khác nhau.

Van cổng  ARV tín hiệu điện

Một số hệ thống có thể sử dụng van cổng kết hợp thiết bị giám sát vị trí. Thiết bị này cho phép hệ thống điều khiển hoặc tủ báo cháy nhận biết trạng thái đóng mở của van.

Đây là cấu hình thường được quan tâm trong hệ thống PCCC. Khi sử dụng cần xác định rõ loại công tắc giám sát và yêu cầu kỹ thuật của hệ thống.

Van cổng  ARV sử dụng ở đâu?

Hệ thống cấp nước

Van cổng được sử dụng phổ biến trong mạng lưới cấp nước để cô lập các đoạn đường ống. Khi cần sửa chữa một khu vực, van được đóng lại để ngăn nước đi vào khu vực đó.

Đối với đường ống lớn, van mặt bích thường được sử dụng. Kích thước van phải phù hợp với DN của đường ống và áp suất thiết kế.

Hệ thống PCCC

Van cổng có thể được sử dụng tại các tuyến ống PCCC để đóng ngắt và cô lập hệ thống. Một số cấu hình có thể kết hợp thiết bị giám sát để theo dõi trạng thái van.

Van sử dụng trong PCCC cần đáp ứng đúng tiêu chuẩn và yêu cầu của công trình. Không nên sử dụng van nước thông thường nếu hồ sơ thiết kế yêu cầu sản phẩm có chứng nhận chuyên dụng.

Hệ thống xử lý nước

Van cổng được sử dụng tại các tuyến cấp, xả và bypass trong nhà máy xử lý nước. Van giúp cô lập từng thiết bị hoặc từng khu vực khi cần bảo trì.

Trong môi trường nước thải, cần đặc biệt chú ý đến vật liệu cánh van, thân van và hệ thống làm kín. Nếu lưu chất chứa hóa chất hoặc chất ăn mòn, cần lựa chọn vật liệu phù hợp.

Hệ thống công nghiệp

Van cổng có thể được sử dụng cho nước, dầu, khí, hơi và các loại lưu chất khác tùy theo thiết kế. Với môi trường công nghiệp, việc lựa chọn vật liệu và cấp áp suất phải dựa trên điều kiện thực tế.

Đối với các dự án dầu khí, hóa chất hoặc năng lượng, cần lựa chọn theo specification của dự án. Không nên chỉ dựa vào tên thương hiệu hoặc kích thước van.

Ưu điểm của van cổng ARV

Khả năng đóng ngắt tốt

Van cổng có khả năng cô lập dòng lưu chất khi cánh van được đóng hoàn toàn. Thiết kế cánh van và seat giúp tạo bề mặt làm kín giữa hai phía của đường ống.

Khả năng làm kín thực tế phụ thuộc vào chất lượng van, vật liệu và điều kiện vận hành. Việc bảo trì định kỳ cũng rất quan trọng để duy trì độ kín.

Tổn thất áp suất thấp

Khi mở hoàn toàn, cánh van được đưa ra khỏi dòng chảy nên dòng lưu chất có thể đi qua với mức cản trở tương đối thấp.

Đặc tính này khiến van cổng phù hợp với các tuyến ống cần lưu lượng lớn. Tuy nhiên, tổn thất áp suất cụ thể vẫn phụ thuộc vào thiết kế của từng model.

Phù hợp đường ống lớn

Van cổng có thể được sản xuất với nhiều kích thước từ nhỏ đến rất lớn. Đối với hệ thống cấp nước, các kích thước DN100, DN150, DN200 và lớn hơn khá phổ biến.

Van kích thước lớn thường sử dụng kết nối mặt bích. Với các van có đường kính lớn, có thể cần thêm hộp số để giảm lực vận hành.

Cách lựa chọn van cổng ARV

Xác định kích thước DN

Cần xác định DN của đường ống trước khi lựa chọn van. Các kích thước phổ biến có thể gồm DN50, DN65, DN80, DN100, DN150, DN200 và lớn hơn.

Ngoài DN, cần kiểm tra chiều dài van và kích thước mặt bích. Điều này đặc biệt quan trọng khi thay thế van trong hệ thống hiện hữu.

Xác định PN/Class

Cần xác định áp suất làm việc và áp suất thiết kế của đường ống. Van phải có cấp áp suất phù hợp với hệ thống.

Các cấp thường gặp trong hệ thống nước gồm PN10, PN16 và PN25. Đối với hệ thống công nghiệp, có thể gặp các cấp Class 150, 300 hoặc cao hơn tùy tiêu chuẩn.

Kiểm tra vật liệu

Van gang hoặc gang cầu thường được sử dụng trong hệ thống nước. Van thép phù hợp với nhiều ứng dụng công nghiệp có áp suất hoặc nhiệt độ cao hơn.

Nếu môi trường có tính ăn mòn, có thể cần lựa chọn inox hoặc vật liệu chuyên dụng. Ngoài thân van, cần kiểm tra vật liệu cánh, trục, seat và gioăng.

Kiểm tra tiêu chuẩn kết nối

Van cổng mặt bích có thể được chế tạo theo nhiều tiêu chuẩn như JIS, DIN/EN hoặc ANSI/ASME. Cần xác định tiêu chuẩn đang sử dụng trên đường ống trước khi đặt mua.

Hai van cùng DN và cùng PN chưa chắc có thể lắp trực tiếp nếu tiêu chuẩn mặt bích khác nhau. Cần kiểm tra kích thước vòng lỗ, số lượng lỗ và đường kính lỗ bulông.

FAQ về van cổng ARV

Van cổng ARV là gì?

Van cổng  ARV là cách gọi một dòng hoặc thương hiệu van cổng được sử dụng trong hệ thống đường ống. Van có chức năng chính là đóng hoặc mở dòng lưu chất bằng cách nâng hoặc hạ cánh van.

Tuy nhiên, ký hiệu ARV có thể được sử dụng theo model hoặc thương hiệu cụ thể. Khi mua hàng nên xác định thêm mã sản phẩm, DN, PN và catalogue để tránh nhầm model.

Van cổng ARV có dùng cho nước sạch không?

Có thể sử dụng nếu model cụ thể được nhà sản xuất thiết kế phù hợp với nước sạch. Cần kiểm tra vật liệu thân, cánh van, lớp phủ và vật liệu gioăng.

Đối với nước sinh hoạt, một số công trình còn yêu cầu vật liệu và lớp phủ phải đáp ứng các tiêu chuẩn hoặc chứng nhận riêng. Vì vậy, cần căn cứ vào specification của dự án trước khi lựa chọn.

Van cổng ARV có dùng cho PCCC không?

Có thể, nhưng cần xác định đúng model đáp ứng yêu cầu của hệ thống PCCC. Một van cổng dùng cho nước thông thường không mặc nhiên đáp ứng các yêu cầu về chứng nhận và giám sát của hệ thống PCCC.

Nếu hồ sơ thiết kế yêu cầu van có công tắc giám sát trạng thái, cần lựa chọn đúng cấu hình. Các thông số kỹ thuật và chứng nhận cần được kiểm tra trước khi nghiệm thu.

Van cổng ARV có điều tiết lưu lượng được không?

Van cổng không phải lựa chọn tối ưu cho việc điều tiết lưu lượng liên tục. Van được thiết kế chủ yếu để đóng hoàn toàn hoặc mở hoàn toàn.

Nếu cánh van thường xuyên ở vị trí mở một phần, dòng chảy có thể gây rung động và làm mòn bề mặt làm kín. Với nhu cầu điều tiết, nên lựa chọn van cầu hoặc van điều khiển phù hợp hơn.

Van cổng  ARV có những kích thước nào?

Van cổng có thể được sản xuất với nhiều kích thước từ DN nhỏ đến các tuyến ống có đường kính rất lớn. Các kích thước như DN50, DN65, DN80, DN100, DN150, DN200 và DN250 thường gặp trong hệ thống nước.

Kích thước thực tế của dòng ARV cần được xác định theo catalogue của nhà sản xuất. Khi đặt mua nên cung cấp DN, PN/Class, tiêu chuẩn kết nối và vật liệu để xác định đúng sản phẩm.

Kết luận

Van cổng ARV là dòng van cổng được sử dụng để đóng ngắt và cô lập dòng lưu chất trong hệ thống đường ống. Cấu tạo cơ bản gồm thân van, cánh van, trục van, nắp van, seat, bộ phận làm kín và cơ cấu vận hành.

Khi lựa chọn van cổng  ARV, cần kiểm tra đầy đủ DN, PN/Class, vật liệu, kiểu ty, tiêu chuẩn mặt bích, loại lưu chất và điều kiện nhiệt độ – áp suất. Đặc biệt, nếu "ARV" là tên thương hiệu hoặc mã sản phẩm cụ thể, nên đối chiếu catalogue chính hãng để xác định chính xác model trước khi đặt hàng Van cổng ARV .
