Van bích là gì? Cấu tạo, phân loại, tiêu chuẩn và ứng dụng

Van bích là cách gọi phổ biến đối với các loại van đường ống sử dụng kết nối mặt bích để lắp đặt với đường ống hoặc thiết bị. Thay vì kết nối bằng ren hoặc hàn trực tiếp, hai đầu van được thiết kế với mặt bích có các lỗ bulông để liên kết với mặt bích trên đường ống.

Kết nối mặt bích thường được sử dụng cho các đường ống có kích thước từ trung bình đến lớn và những hệ thống yêu cầu khả năng tháo lắp thuận tiện. Van  bích xuất hiện phổ biến trong hệ thống cấp thoát nước, PCCC, HVAC, nhà máy công nghiệp, xử lý nước và nhiều hệ thống đường ống khác.

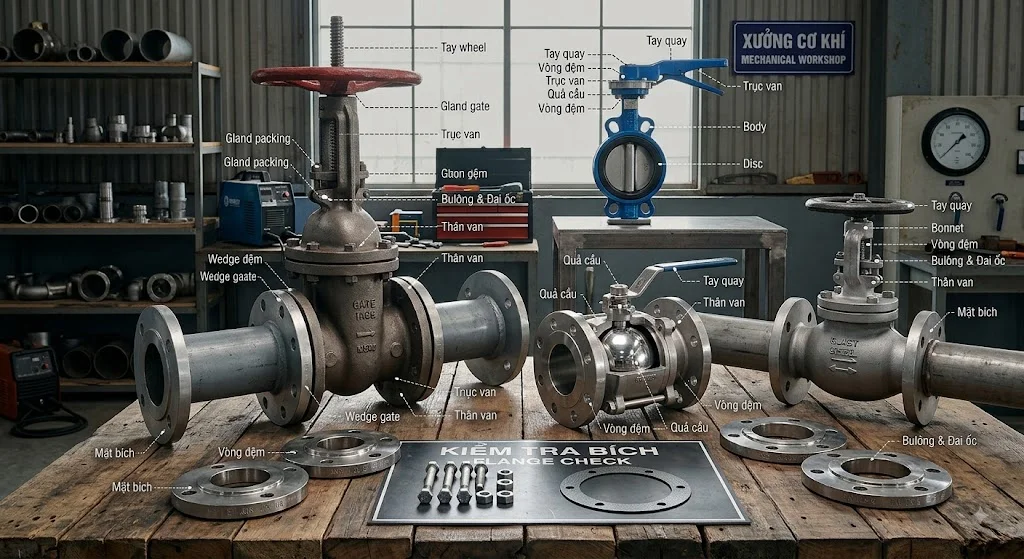

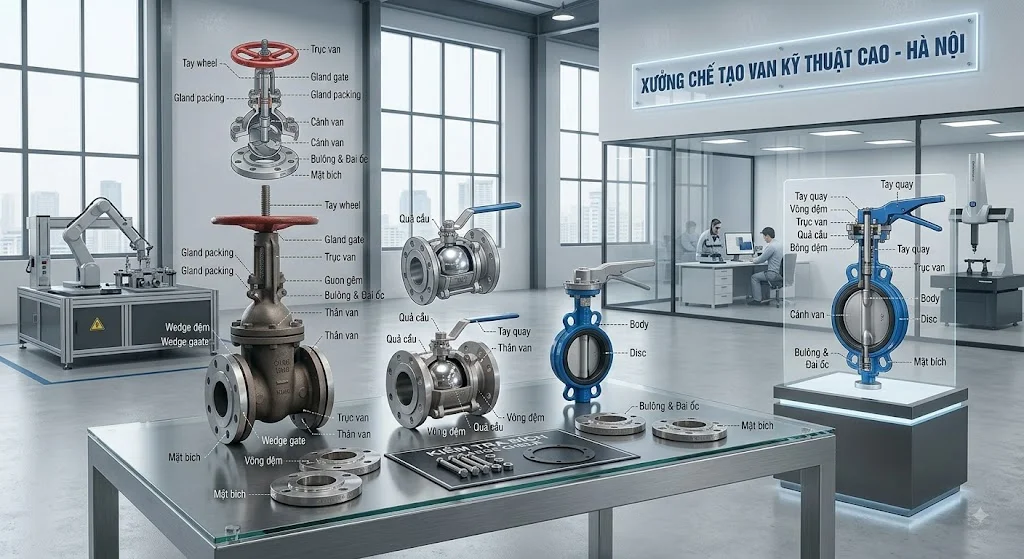

Cấu tạo của Van  bích

Thân van

Thân van là bộ phận chính chứa cơ cấu đóng mở và chịu áp lực của lưu chất. Tùy loại van, thân có thể được chế tạo từ gang, thép, inox, đồng hoặc các vật liệu khác.

Hai đầu thân van được tích hợp mặt bích hoặc thiết kế để kết nối với mặt bích rời của đường ống. Vật liệu thân phải phù hợp với áp suất, nhiệt độ và loại lưu chất trong hệ thống.

Mặt bích

Mặt bích là phần kết nối quan trọng nhất của Van  bích. Trên mặt bích có các lỗ bulông được bố trí theo một vòng tròn để liên kết với mặt bích của đường ống.

Khi lắp đặt, giữa hai mặt bích thường sử dụng gasket để tạo độ kín. Số lượng, đường kính lỗ bulông và đường kính vòng lỗ phụ thuộc vào tiêu chuẩn mặt bích.

Gioăng làm kín

Gioăng được đặt giữa hai bề mặt bích để ngăn lưu chất rò rỉ ra ngoài. Tùy môi trường, gasket có thể được chế tạo từ EPDM, NBR, PTFE, graphite hoặc các vật liệu chuyên dụng.

Việc lựa chọn gioăng phải phù hợp với nhiệt độ, áp suất và loại lưu chất. Một gasket phù hợp với nước lạnh chưa chắc phù hợp với hơi, dầu hoặc hóa chất.

Bộ phận đóng mở

Tùy từng loại van, bộ phận đóng mở có thể là cửa van, đĩa van, viên bi hoặc đĩa cầu. Cơ cấu này quyết định chức năng và đặc tính dòng chảy của van.

Van cổng sử dụng cửa van, van bướm sử dụng đĩa xoay, van bi sử dụng viên bi và van cầu sử dụng đĩa van chuyển động lên xuống. Vì vậy, "Van  bích" không phải một loại van duy nhất mà là cách gọi theo kiểu kết nối.

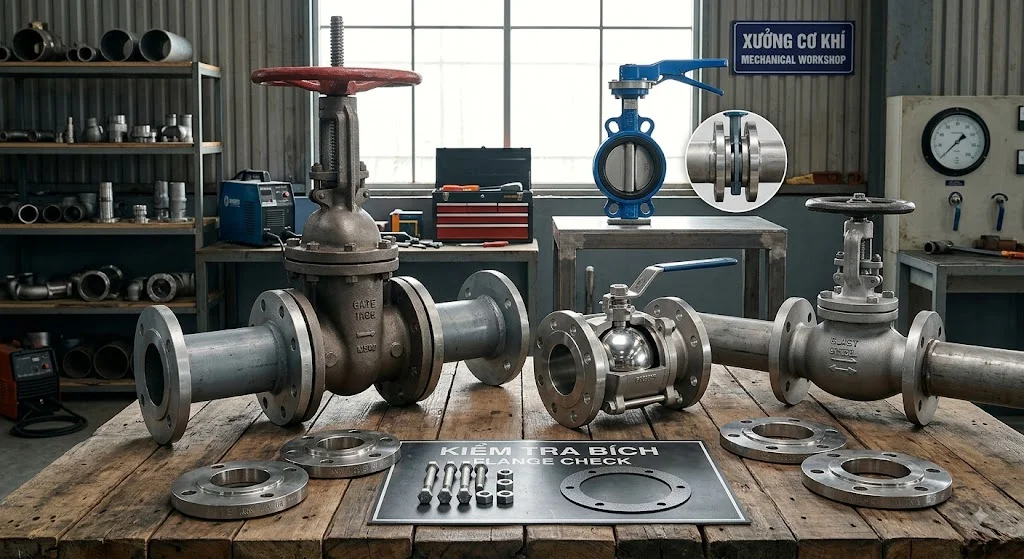

Các loại Van  bích phổ biến

Van cổng bích

Van cổng bích là loại van cổng có hai đầu kết nối bằng mặt bích. Van sử dụng cửa van chuyển động lên xuống để đóng hoặc mở dòng lưu chất.

Van cổng bích thường được sử dụng trong hệ thống cấp nước, PCCC và các đường ống công nghiệp. Khi mở hoàn toàn, cửa van được nâng khỏi dòng chảy nên tổn thất áp suất thường thấp.

Van bướm bích

Van bướm bích sử dụng đĩa van xoay quanh trục để đóng mở dòng lưu chất. Hai đầu van có mặt bích hoặc thiết kế phù hợp với hệ thống mặt bích.

Ưu điểm của van bướm là thiết kế gọn, trọng lượng tương đối nhẹ và phù hợp với đường ống lớn. Van có thể được điều khiển bằng tay gạt, tay quay, điện hoặc khí nén.

Van bi mặt bích

Van bi mặt bích sử dụng viên bi có lỗ xuyên tâm để kiểm soát dòng lưu chất. Khi xoay viên bi 90 độ, van chuyển đổi nhanh giữa trạng thái mở và đóng.

Van bi mặt bích thường được sử dụng trong các hệ thống cần khả năng đóng mở nhanh và độ kín cao. Tùy thiết kế, van có thể sử dụng cho nước, dầu, khí hoặc các môi trường công nghiệp phù hợp.

Van một chiều mặt bích

Van một chiều mặt bích cho phép lưu chất đi theo một hướng và ngăn dòng chảy ngược. Van thường được lắp sau máy bơm hoặc tại những vị trí cần bảo vệ thiết bị.

Các loại phổ biến gồm van một chiều lá lật, van một chiều lò xo và van một chiều cánh bướm. Việc lựa chọn phụ thuộc vào lưu lượng, áp suất và hướng dòng chảy của hệ thống.

Van cầu mặt bích

Van cầu mặt bích sử dụng đĩa van chuyển động lên xuống để đóng mở và điều tiết dòng lưu chất. Kiểu kết nối mặt bích giúp van phù hợp với các hệ thống đường ống công nghiệp.

Van cầu thường được sử dụng khi cần điều chỉnh lưu lượng thay vì chỉ đóng hoặc mở hoàn toàn. Tuy nhiên, tổn thất áp suất của van cầu thường cao hơn van cổng khi mở hoàn toàn.

Các tiêu chuẩn mặt bích phổ biến

Mặt bích JIS

JIS là hệ tiêu chuẩn của Nhật Bản và được sử dụng khá phổ biến tại Việt Nam, đặc biệt trong các hệ thống cấp nước và thiết bị có nguồn gốc Nhật Bản hoặc châu Á.

Các cấp phổ biến có thể gặp như JIS 5K, 10K và 16K. Khi lựa chọn Van  bích JIS, cần kiểm tra đúng cấp áp suất và kích thước lỗ bulông.

Mặt bích DIN/EN

DIN và các tiêu chuẩn EN được sử dụng rộng rãi trong thiết bị và đường ống có nguồn gốc châu Âu. Các cấp áp suất thường được biểu thị bằng PN như PN10, PN16, PN25 hoặc PN40.

Van PN16 cần được kết nối với hệ thống mặt bích tương thích. Không nên chỉ nhìn DN16 hoặc DN100 mà bỏ qua tiêu chuẩn mặt bích.

Mặt bích ANSI/ASME

ANSI/ASME là hệ tiêu chuẩn thường gặp trong các hệ thống công nghiệp, dầu khí và thiết bị có nguồn gốc Mỹ. Các cấp phổ biến gồm Class 150, Class 300, Class 600 và cao hơn.

Kích thước và khoảng cách lỗ bulông của mặt bích ANSI có thể khác với JIS hoặc DIN dù cùng kích thước danh nghĩa. Vì vậy, cần xác định đúng tiêu chuẩn trước khi đặt mua van.

Ưu điểm của Van  bích

Kết nối chắc chắn

Kết nối mặt bích sử dụng bulông và gasket để liên kết van với đường ống. Khi được lắp đặt đúng kỹ thuật, mối nối có độ chắc chắn cao và khả năng làm kín tốt.

Đây là lý do kết nối bích được sử dụng phổ biến trong các hệ thống áp suất và kích thước lớn. Mối nối cũng có thể được tháo ra khi cần sửa chữa hoặc thay thế van.

Dễ tháo lắp và bảo trì

Một trong những ưu điểm lớn của Van  bích là có thể tháo van khỏi đường ống bằng cách tháo các bulông. Điều này thuận tiện hơn so với việc phải cắt hoặc hàn lại đường ống.

Đặc biệt trong hệ thống công nghiệp, khả năng tháo lắp giúp giảm thời gian bảo trì. Tuy nhiên, cần bảo đảm đường ống đã được cô lập và xả áp hoàn toàn trước khi tháo van.

Phù hợp với đường ống lớn

Kết nối mặt bích đặc biệt phù hợp với các đường ống có kích thước lớn. Khi kích thước đường ống tăng, việc sử dụng kết nối ren trở nên không thuận tiện và kết nối bích trở thành lựa chọn phổ biến hơn.

Van  bích được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, HVAC và công nghiệp. Tùy loại van, kích thước có thể lên đến DN rất lớn.

Ứng dụng của Van  bích

Hệ thống cấp nước

Van  bích được sử dụng để đóng ngắt, chống dòng chảy ngược và kiểm soát dòng nước trong các tuyến ống cấp nước. Van cổng bích và van bướm bích là hai loại thường gặp.

Việc sử dụng kết nối bích giúp thuận tiện khi cần tháo van để kiểm tra hoặc bảo trì. Đặc biệt, các tuyến ống lớn thường ưu tiên phương án kết nối này.

Hệ thống HVAC

Trong hệ thống HVAC, Van  bích được sử dụng trên các đường nước lạnh, nước nóng và đường ống liên quan đến thiết bị trao đổi nhiệt. Van bướm bích thường được lựa chọn cho đường ống lớn nhờ thiết kế gọn.

Tùy vị trí, van có thể đảm nhiệm chức năng đóng ngắt hoặc điều tiết. Những vị trí cần điều khiển lưu lượng chính xác nên sử dụng loại van điều khiển chuyên dụng.

Nhà máy công nghiệp

Van  bích được sử dụng trong các hệ thống nước, hơi, dầu, khí và hóa chất. Tùy môi trường, có thể lựa chọn van gang, thép, inox hoặc vật liệu chuyên dụng.

Đối với các hệ thống công nghiệp, cần xác định chính xác áp suất, nhiệt độ và vật liệu trước khi lựa chọn. Không nên chọn van chỉ dựa vào kích thước đường ống.

Cách lựa chọn Van  bích

Xác định kích thước DN

DN là thông số đầu tiên cần xác định khi lựa chọn Van  bích. Các kích thước phổ biến gồm DN50, DN65, DN80, DN100, DN125, DN150, DN200 và lớn hơn.

Tuy nhiên, cùng một DN nhưng tiêu chuẩn mặt bích khác nhau có thể có kích thước lỗ bulông khác nhau. Vì vậy, cần xác định đồng thời DN và tiêu chuẩn mặt bích.

Xác định tiêu chuẩn mặt bích

Cần xác định hệ thống đang sử dụng JIS, DIN/EN, ANSI/ASME hoặc tiêu chuẩn khác. Đây là yếu tố quyết định khả năng lắp ghép trực tiếp giữa van và đường ống.

Ví dụ, van DN100 JIS không mặc nhiên có thể lắp trực tiếp với mặt bích DN100 DIN. Cần kiểm tra kích thước ngoài, vòng lỗ, số lượng lỗ và đường kính lỗ bulông.

Lựa chọn vật liệu

Van gang phù hợp với nhiều hệ thống nước và đường ống lớn. Van thép phù hợp với nhiều ứng dụng áp suất và nhiệt độ cao, trong khi van inox được lựa chọn khi cần khả năng chống ăn mòn tốt hơn.

Vật liệu gioăng cũng cần được kiểm tra đồng thời. Không nên chỉ lựa chọn thân van mà bỏ qua khả năng tương thích của gasket với lưu chất.

FAQ về Van bích

Van bích là gì?

Van bích là cách gọi các loại van sử dụng kết nối mặt bích với đường ống. Đây không phải tên của một loại van duy nhất mà bao gồm nhiều loại như van cổng bích, van bướm bích, van bi bích và van một chiều bích.

Kết nối mặt bích sử dụng bulông và gasket để tạo mối nối chắc chắn và kín. Kiểu kết nối này đặc biệt phổ biến trong đường ống trung bình, lớn và hệ thống công nghiệp.

Van bích có những loại nào?

Các loại phổ biến gồm van cổng mặt bích, van bướm mặt bích, van bi mặt bích, van cầu mặt bích và van một chiều mặt bích. Mỗi loại có cấu tạo và chức năng khác nhau.

Van cổng thường dùng để đóng ngắt, van bướm phù hợp với đường ống lớn, van bi đóng mở nhanh, van cầu phù hợp với điều tiết và van một chiều dùng để chống dòng chảy ngược. Việc lựa chọn cần dựa trên chức năng cần thực hiện.

Van bích DN100 có phải loại nào cũng lắp được với nhau không?

Không. Hai van cùng DN100 nhưng khác tiêu chuẩn mặt bích có thể có số lượng lỗ, đường kính lỗ và đường kính vòng bulông khác nhau.

Khi mua van DN100 cần xác định cả tiêu chuẩn JIS, DIN/EN, ANSI/ASME hoặc tiêu chuẩn tương ứng. Chỉ khi các thông số kết nối tương thích thì van mới có thể lắp đặt trực tiếp.

Van bích PN16 nghĩa là gì?

PN16 là cấp áp suất danh nghĩa của van hoặc mặt bích theo tiêu chuẩn áp dụng. Tuy nhiên, khả năng chịu áp thực tế còn phụ thuộc vào vật liệu và nhiệt độ làm việc.

Vì vậy, không nên hiểu PN16 đơn giản là van luôn chịu được 16 bar trong mọi điều kiện. Cần xem bảng pressure-temperature rating của đúng sản phẩm trước khi sử dụng.

Van bích có tốt hơn van ren không?

Không thể nói Van  bích luôn tốt hơn van ren vì hai kiểu kết nối phục vụ những điều kiện khác nhau. Van ren thường thuận tiện và kinh tế cho đường ống nhỏ, trong khi Van  bích phù hợp hơn với đường ống lớn và những hệ thống cần tháo lắp thường xuyên.

Kết nối bích có ưu điểm về độ chắc chắn và khả năng bảo trì nhưng cần nhiều không gian, bulông và gasket. Vì vậy, lựa chọn phải dựa trên kích thước đường ống và yêu cầu kỹ thuật của hệ thống.

Kết luận

Van bích là nhóm van sử dụng kết nối mặt bích, được ứng dụng rộng rãi trong hệ thống cấp nước, PCCC, HVAC và các nhà máy công nghiệp. Các loại phổ biến gồm van cổng bích, van bướm bích, van bi mặt bích, van một chiều mặt bích và van cầu mặt bích.

Khi lựa chọn Van  bích, cần xác định đầy đủ DN, tiêu chuẩn mặt bích, PN/Class, vật liệu, nhiệt độ, áp suất và loại lưu chất. Đặc biệt, không nên chỉ dựa vào kích thước DN mà bỏ qua tiêu chuẩn mặt bích, vì đây là yếu tố quyết định van có thể kết nối trực tiếp với đường ống hay không Van bích.
