Van 3 cửa 2 vị trí là gì? Cấu tạo, nguyên lý và ứng dụng

Van 3 cửa 2 vị trí là loại van đảo chiều 3/2, có ba cửa kết nối và hai trạng thái làm việc. Van thường được sử dụng trong hệ thống khí nén để điều khiển các cơ cấu chấp hành, tín hiệu điều khiển hoặc xi lanh tác động đơn. Ba cửa của van thường được ký hiệu là P, A và R, trong đó P là cửa cấp khí, A là cửa làm việc và R là cửa xả. Khi van chuyển đổi giữa hai vị trí, đường khí được thay đổi giữa các cửa để thực hiện chức năng cấp hoặc xả khí.

Cấu tạo van 3 cửa 2  vị trí

Thân van

Thân van chứa các đường dẫn khí và cơ cấu chuyển mạch bên trong. Vật liệu thường gặp là hợp kim nhôm, đồng hoặc nhựa kỹ thuật tùy loại van và điều kiện sử dụng.

Trên thân van thường có ký hiệu P, A và R để xác định chức năng của từng cửa. Khi lắp đặt, cần kết nối đúng từng cửa theo sơ đồ của nhà sản xuất.

Con trượt

Con trượt là bộ phận quyết định đường đi của khí nén trong van. Khi con trượt dịch chuyển giữa hai vị trí, các cửa sẽ được kết nối theo những sơ đồ khác nhau.

Với van 3/2, hai trạng thái thường tương ứng với cấp khí cho cửa A hoặc xả khí từ cửa A ra cửa R. Cách kết nối cụ thể phụ thuộc vào cấu hình thường đóng hoặc thường mở.

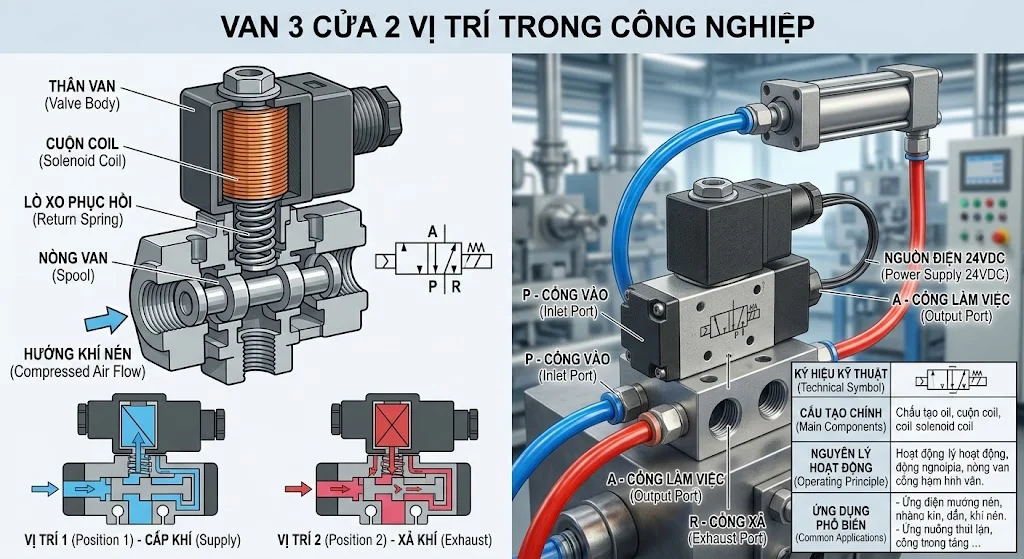

Cấu tạo van 3 cửa 2  vị trí

Cơ cấu điều khiển

Van 3/2 có thể được điều khiển bằng điện từ, cơ khí, nút nhấn, cần gạt hoặc khí nén. Trong hệ thống tự động hóa, loại van điện từ 3/2 được sử dụng rất phổ biến.

Nếu sử dụng coil điện từ, cần lựa chọn đúng điện áp như 12VDC, 24VDC hoặc 220VAC theo thiết kế. Cấp sai điện áp có thể khiến coil không hoạt động hoặc bị hư hỏng.

Cơ cấu hồi vị

Van 3/2 thường sử dụng lò xo để đưa con trượt về vị trí ban đầu khi tín hiệu điều khiển bị ngắt. Cấu hình này giúp van có một trạng thái mặc định khi không có tín hiệu.

Tùy loại van, trạng thái mặc định có thể là cấp khí hoặc xả khí. Đây là yếu tố quan trọng cần xác định trước khi lựa chọn van cho hệ thống.

Nguyên lý hoạt động của van 3 cửa 2  vị trí

Vị trí thứ nhất

Ở vị trí thứ nhất, van có thể kết nối cửa cấp P với cửa làm việc A. Khi đó, khí nén từ nguồn đi qua van đến cơ cấu chấp hành.

Nếu van được sử dụng để điều khiển xi lanh tác động đơn, khí nén sẽ tạo lực đẩy piston theo một hướng. Khi tín hiệu điều khiển thay đổi, van sẽ chuyển sang vị trí thứ hai.

Vị trí thứ hai

Ở vị trí thứ hai, cửa A có thể được kết nối với cửa xả R. Khí nén trong cơ cấu chấp hành được giải phóng ra ngoài.

Khi áp suất khí được xả, xi lanh tác động đơn có thể trở về vị trí ban đầu nhờ lò xo hoặc lực bên ngoài. Cơ chế này tạo thành một chu trình cấp khí và xả khí đơn giản.

Van 3/2 thường đóng và thường mở

Van 3/2 thường đóng

Van 3/2 thường đóng, ký hiệu 3/2 NC, có cửa P bị ngắt khỏi cửa A khi van ở trạng thái không được tác động. Khi nhận tín hiệu điều khiển, P được nối với A để cấp khí.

Khi tín hiệu bị ngắt, lò xo đưa van về trạng thái ban đầu và ngắt đường cấp khí. Đây là loại phổ biến trong các hệ thống cần cơ cấu chỉ hoạt động khi có tín hiệu điều khiển.

Van 3/2 thường mở

Van 3/2 thường mở, ký hiệu 3/2 NO, có cửa P được kết nối với A khi van ở trạng thái bình thường. Khi tác động vào van, đường cấp có thể bị ngắt và cửa A được kết nối với cửa xả.

Loại này phù hợp với những ứng dụng cần duy trì trạng thái cấp khí khi không có tín hiệu. Khi thiết kế hệ thống, cần xác định trạng thái mong muốn trong trường hợp mất điện hoặc mất tín hiệu.

Van 3/2 dùng để làm gì?

Điều khiển xi lanh tác động đơn

Ứng dụng phổ biến nhất của van 3/2 là điều khiển xi lanh tác động đơn. Van cấp khí cho xi lanh khi nhận tín hiệu và xả khí khi tín hiệu được ngắt.

Xi lanh có thể trở về vị trí ban đầu nhờ lò xo tích hợp bên trong hoặc lực cơ học bên ngoài. Đây là cấu hình đơn giản và thường được sử dụng trong máy móc tự động hóa.

Điều khiển tín hiệu khí nén

Van 3/2 cũng có thể được sử dụng như một phần tử phát hoặc chuyển đổi tín hiệu khí nén. Khi tác động vào van, trạng thái của đường khí được thay đổi và truyền tín hiệu đến thiết bị khác.

Các loại van 3/2 cơ khí có thể được kích hoạt bằng nút nhấn, cần gạt, con lăn hoặc cơ cấu cơ khí. Chúng thường xuất hiện trong các mạch điều khiển khí nén thuần túy.

Các loại van 3 cửa 2 vị trí phổ biến

Van điện từ 3/2

Van điện từ 3/2 sử dụng coil điện từ để chuyển đổi giữa hai trạng thái. Loại van này thường được điều khiển bằng PLC, relay hoặc công tắc.

Ưu điểm là có thể điều khiển từ xa và dễ tích hợp vào hệ thống tự động hóa. Khi lựa chọn cần kiểm tra điện áp coil, lưu lượng, áp suất và loại van NC hoặc NO.

Van cơ 3/2

Van cơ 3/2 được kích hoạt bằng nút nhấn, cần gạt, con lăn hoặc cơ cấu cơ học. Van không cần nguồn điện nên phù hợp với các mạch điều khiển khí nén đơn giản.

Loại van này thường được sử dụng làm công tắc hành trình hoặc phần tử điều khiển trực tiếp. Khi cơ cấu tác động vào van, con trượt thay đổi vị trí và tạo tín hiệu khí nén.

Van khí nén 3/2

Van khí nén 3/2 sử dụng tín hiệu khí để điều khiển trạng thái của van. Cấu hình này có thể được sử dụng trong các hệ thống cần điều khiển bằng khí thay vì tín hiệu điện.

Van khí nén 3/2 thường được lựa chọn trong những môi trường mà việc sử dụng thiết bị điện tại vị trí điều khiển không thuận tiện. Cần kiểm tra áp suất tín hiệu điều khiển và yêu cầu lưu lượng của van.

Ưu điểm của van 3 cửa 2 vị trí

Cấu tạo đơn giản

Van 3/2 có cấu tạo tương đối đơn giản với ba cửa và hai trạng thái hoạt động. Điều này giúp van dễ lắp đặt, vận hành và bảo trì.

Số lượng cửa ít hơn các loại van 4/3 hoặc 5/2 nên mạch đường ống cũng tương đối đơn giản. Đây là một trong những lý do van 3/2 được sử dụng rộng rãi trong khí nén.

Dễ tự động hóa

Đối với van điện từ 3/2, tín hiệu điều khiển có thể được gửi từ PLC hoặc các bộ điều khiển khác. Van có thể hoạt động theo chương trình và kết hợp với cảm biến.

Điều này giúp giảm thao tác thủ công và nâng cao khả năng tự động hóa của máy. Van cũng có thể được sử dụng trong các mạch điều khiển nhiều cấp.

Phù hợp với nhiều cơ cấu khí nén

Van 3/2 phù hợp với xi lanh tác động đơn, cơ cấu kẹp, cơ cấu đẩy và nhiều thiết bị sử dụng khí nén khác. Van có thể cung cấp hoặc xả khí tùy theo trạng thái.

Với các ứng dụng cần điều khiển xi lanh tác động kép, thông thường nên sử dụng van 5/2 hoặc 4/3 thay vì van 3/2 đơn lẻ. Việc lựa chọn phụ thuộc vào số lượng buồng khí cần điều khiển.

Ứng dụng thực tế của van 3/2

Máy tự động hóa

Van 3/2 được sử dụng trong các máy đóng gói, máy lắp ráp, máy cấp phôi và nhiều dây chuyền tự động. Van có thể điều khiển các cơ cấu đẩy, kẹp hoặc nhả bằng khí nén.

Khi kết hợp với cảm biến và PLC, van có thể thực hiện các chu trình tự động theo điều kiện được lập trình. Điều này giúp giảm thao tác thủ công và tăng tính ổn định của dây chuyền.

Cơ cấu kẹp khí nén

Một số cơ cấu kẹp sử dụng xi lanh tác động đơn có thể được điều khiển bằng van 3/2. Khi van cấp khí, cơ cấu thực hiện thao tác kẹp hoặc đẩy.

Khi van xả khí, lò xo hoặc lực cơ học đưa cơ cấu về vị trí ban đầu. Cách thiết kế này giúp mạch khí nén đơn giản và dễ kiểm soát.

Công tắc hành trình khí nén

Van 3/2 cơ khí có thể được sử dụng như một công tắc hành trình. Khi một bộ phận của máy tác động vào con lăn hoặc nút nhấn, van chuyển trạng thái và phát tín hiệu khí nén.

Cấu hình này đặc biệt hữu ích trong các hệ thống điều khiển khí nén không sử dụng PLC. Nó cho phép xây dựng logic điều khiển dựa hoàn toàn trên tín hiệu khí.

FAQ về van 3 cửa 2 vị trí

Van 3 cửa 2 vị trí là van gì?

Van 3 cửa 2 vị trí là loại van được ký hiệu 3/2, có ba cửa kết nối và hai trạng thái hoạt động. Van thường được sử dụng trong hệ thống khí nén để cấp hoặc xả khí.

Loại van này đặc biệt phù hợp với xi lanh tác động đơn và các mạch tín hiệu khí nén. Tùy cấu hình, van có thể là thường đóng NC hoặc thường mở NO.

Van 3/2 có điều khiển được xi lanh tác động kép không?

Một van 3/2 đơn lẻ không phù hợp để điều khiển đầy đủ hai chiều của xi lanh tác động kép. Xi lanh tác động kép cần cấp và xả khí luân phiên ở hai buồng nên thường sử dụng van 5/2 hoặc 4/3.

Van 3/2 có thể tham gia vào mạch điều khiển xi lanh tác động kép như một van tín hiệu hoặc van điều khiển phụ. Tuy nhiên, nó không thay thế chức năng đảo chiều chính của van 5/2 hoặc 4/3.

Van 3/2 NC và NO khác nhau thế nào?

Van 3/2 NC là loại thường đóng, khi không có tín hiệu thì đường cấp khí không thông với cửa làm việc. Khi được tác động, van mở đường cấp để khí đi đến cơ cấu.

Van 3/2 NO có trạng thái ngược lại, đường khí làm việc được duy trì ở trạng thái bình thường và thay đổi khi van được tác động. Việc lựa chọn NC hay NO phụ thuộc vào trạng thái mà hệ thống cần duy trì khi không có tín hiệu.

Van 3/2 có dùng điện không?

Không phải tất cả van 3/2 đều sử dụng điện. Van có thể được điều khiển bằng điện từ, cơ khí hoặc khí nén tùy thiết kế.

Nếu là van điện từ 3/2, coil cần được cấp đúng điện áp để chuyển trạng thái. Van cơ khí 3/2 hoặc van khí nén 3/2 có thể hoạt động mà không cần nguồn điện tại chính van.

Van 3/2 khác van 4/3 như thế nào?

Van 3/2 có ba cửa và hai vị trí, trong khi van 4/3 có bốn cửa và ba vị trí. Van 3/2 thường được sử dụng cho xi lanh tác động đơn hoặc tín hiệu khí nén, còn van 4/3 thường dùng để điều khiển xi lanh tác động kép.

Van 4/3 có thêm một vị trí trung tâm, cho phép tạo trạng thái dừng, khóa hoặc xả tùy cấu hình. Vì vậy, hai loại van có chức năng và phạm vi ứng dụng khác nhau.

Kết luận

Van 3 cửa 2 vị trí, hay van 3/2, là một trong những loại van đảo chiều cơ bản và phổ biến trong hệ thống khí nén. Với ba cửa P, A, R và hai trạng thái làm việc, van có thể thực hiện chức năng cấp khí hoặc xả khí cho cơ cấu chấp hành.

Khi lựa chọn van 3/2, cần quan tâm đến kiểu NC/NO, phương thức điều khiển, kích thước cổng, áp suất làm việc, lưu lượng và điện áp coil nếu sử dụng van điện từ. Đối với xi lanh tác động kép, nên cân nhắc van 5/2 hoặc 4/3 để đáp ứng đầy đủ yêu cầu điều khiển hai chiều van 3 cửa 2 vị trí.
