Van cổng dao là gì? Cấu tạo, nguyên lý, ưu điểm và ứng dụng

Van cổng dao hay còn gọi là Knife Gate Valve là loại van công nghiệp sử dụng một đĩa van có dạng tấm mỏng giống lưỡi dao để đóng hoặc mở dòng lưu chất. Thiết kế đặc biệt này cho phép van cắt qua các dòng lưu chất có độ nhớt cao, chứa chất rắn, bùn, xơ sợi hoặc tạp chất mà một số loại van thông thường khó xử lý.

Khác với van cổng thông thường có cửa van tương đối dày và chủ yếu được sử dụng trong hệ thống nước sạch, Van cổng  dao có đĩa van mỏng, chuyển động theo phương vuông góc với dòng chảy. Khi van đóng, đĩa dao đi xuống và cắt qua dòng lưu chất trước khi tạo trạng thái ngăn dòng.

Van cổng  dao được sử dụng phổ biến trong hệ thống xử lý nước thải, khai khoáng, sản xuất giấy, xi măng, hóa chất, thực phẩm, bùn và các dây chuyền công nghiệp có lưu chất chứa nhiều chất rắn. Tùy ứng dụng, van có thể được vận hành bằng tay quay, vô lăng, khí nén, điện hoặc thủy lực.

Van cổng  dao là gì?

Van cổng  dao là loại van đóng mở sử dụng một tấm đĩa kim loại mỏng có cạnh dưới được thiết kế giống lưỡi dao. Khi đóng, đĩa van di chuyển xuống và cắt qua dòng lưu chất, sau đó tiếp tục di chuyển đến vị trí làm kín.

Thiết kế này đặc biệt hữu ích khi lưu chất chứa xơ, sợi hoặc các hạt rắn có thể làm kẹt các loại van thông thường. Đĩa van mỏng cũng giúp giảm không gian cần thiết theo phương dòng chảy và tạo kết cấu tương đối gọn.

Van cổng  dao chủ yếu dùng để đóng hoặc mở dòng chảy, không phải lựa chọn tối ưu cho việc điều tiết lưu lượng liên tục. Nếu cần điều chỉnh lưu lượng chính xác, nên sử dụng loại van được thiết kế chuyên dụng cho chức năng điều tiết.

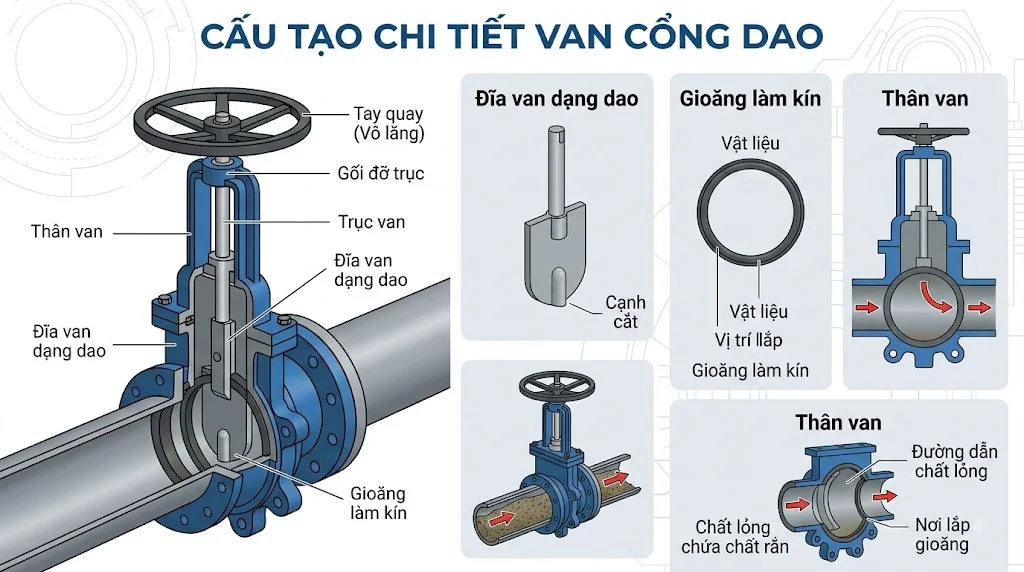

Cấu tạo Van cổng  dao

Thân van

Thân van là bộ phận bao quanh đĩa dao và tạo thành đường dẫn cho lưu chất. Tùy môi trường làm việc, thân có thể được chế tạo từ gang, gang cầu, thép carbon, inox hoặc các vật liệu chuyên dụng.

Một số van có thiết kế thân dạng wafer để lắp giữa hai mặt bích, giúp tiết kiệm không gian. Một số model khác sử dụng kiểu lug hoặc mặt bích để đáp ứng yêu cầu lắp đặt và bảo trì của hệ thống.

Đĩa van dạng dao

Đĩa van là bộ phận đặc trưng nhất của Van cổng  dao. Đĩa thường có dạng tấm kim loại mỏng với cạnh dưới được gia công để có khả năng cắt qua dòng lưu chất.

Khi van mở, đĩa được nâng lên khỏi đường dòng chảy. Khi van đóng, đĩa di chuyển xuống và cắt qua lưu chất trước khi tiếp xúc với Seat hoặc vị trí làm kín.

Vật liệu đĩa van cần có độ cứng và khả năng chống ăn mòn phù hợp. Với môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao, inox thường được sử dụng cho đĩa dao.

Trục van

Trục van kết nối đĩa dao với cơ cấu truyền động. Khi người vận hành xoay tay quay hoặc actuator hoạt động, trục sẽ truyền lực để nâng hoặc hạ đĩa van.

Tùy thiết kế, van có thể sử dụng trục ren nổi hoặc trục không nổi. Với các van kích thước lớn, cơ cấu truyền động có thể được kết hợp với hộp số để giảm lực vận hành.

Seat làm kín

Seat có nhiệm vụ tạo độ kín khi đĩa van đã di chuyển đến vị trí đóng. Tùy loại van, Seat có thể được chế tạo bằng EPDM, NBR, PTFE, kim loại hoặc các vật liệu chuyên dụng.

Đối với hệ thống nước thải hoặc bùn, vật liệu Seat cần có khả năng chịu mài mòn và phù hợp với đặc tính lưu chất. Việc lựa chọn sai vật liệu có thể làm giảm tuổi thọ và gây rò rỉ sau một thời gian vận hành.

Bộ truyền động

Van cổng  dao có thể được vận hành bằng nhiều phương thức khác nhau. Các lựa chọn phổ biến gồm tay quay, vô lăng, bộ truyền động khí nén, actuator điện và hệ thống thủy lực.

Van vận hành bằng tay phù hợp với những vị trí ít đóng mở. Với dây chuyền tự động hóa, actuator khí nén hoặc điện cho phép điều khiển van từ xa thông qua PLC hoặc hệ thống điều khiển trung tâm.

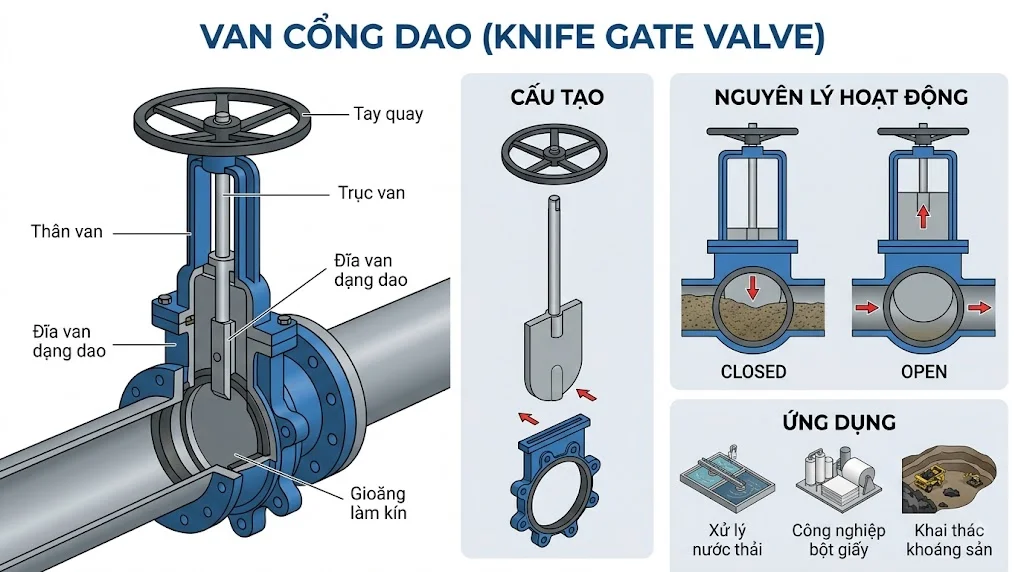

Nguyên lý hoạt động của Van cổng  dao

Khi van ở trạng thái mở, đĩa dao được nâng lên khỏi đường đi của dòng lưu chất. Dòng vật chất có thể đi qua cửa van với tiết diện tương đối lớn, đặc biệt khi van được mở hoàn toàn.

Khi nhận lệnh đóng, cơ cấu truyền động làm đĩa dao di chuyển xuống. Cạnh dao của đĩa có thể cắt xuyên qua bùn, xơ sợi hoặc các chất rắn lẫn trong dòng lưu chất trước khi đĩa tiếp tục đi đến vị trí đóng.

Khi đĩa tiếp xúc với Seat, dòng lưu chất bị ngăn lại. Tùy thiết kế, van có thể sử dụng Seat mềm hoặc Seat kim loại để đạt mức độ kín phù hợp với ứng dụng.

Các loại Van cổng  dao phổ biến

Van cổng  dao wafer

Van cổng  dao wafer có thiết kế mỏng và được lắp xen giữa hai mặt bích của đường ống. Đây là kiểu kết nối phổ biến vì có kích thước gọn và trọng lượng tương đối thấp.

Loại van này phù hợp với nhiều hệ thống nước thải, bùn và các đường ống công nghiệp. Khi lựa chọn cần kiểm tra tiêu chuẩn mặt bích để bảo đảm các lỗ bu lông và kích thước kết nối tương thích.

Van cổng  dao lug

Van cổng  dao lug có các tai bắt bu lông riêng trên thân van. Kiểu kết nối này cho phép lắp đặt chắc chắn và có thể thuận tiện hơn trong một số cấu hình đường ống.

Van lug thường được sử dụng trong các hệ thống yêu cầu kết cấu lắp đặt chắc chắn. Cần kiểm tra đúng tiêu chuẩn mặt bích và khả năng chịu áp của model trước khi lựa chọn.

Van cổng  dao inox

Van cổng  dao inox sử dụng thép không gỉ cho thân, đĩa hoặc các bộ phận chính tùy cấu hình. Van có khả năng chống ăn mòn tốt và phù hợp với những môi trường có yêu cầu cao về vật liệu.

Inox 304 được sử dụng trong nhiều ứng dụng thông thường, trong khi inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường đặc biệt. Tuy nhiên, cần đánh giá cụ thể lưu chất trước khi quyết định vật liệu.

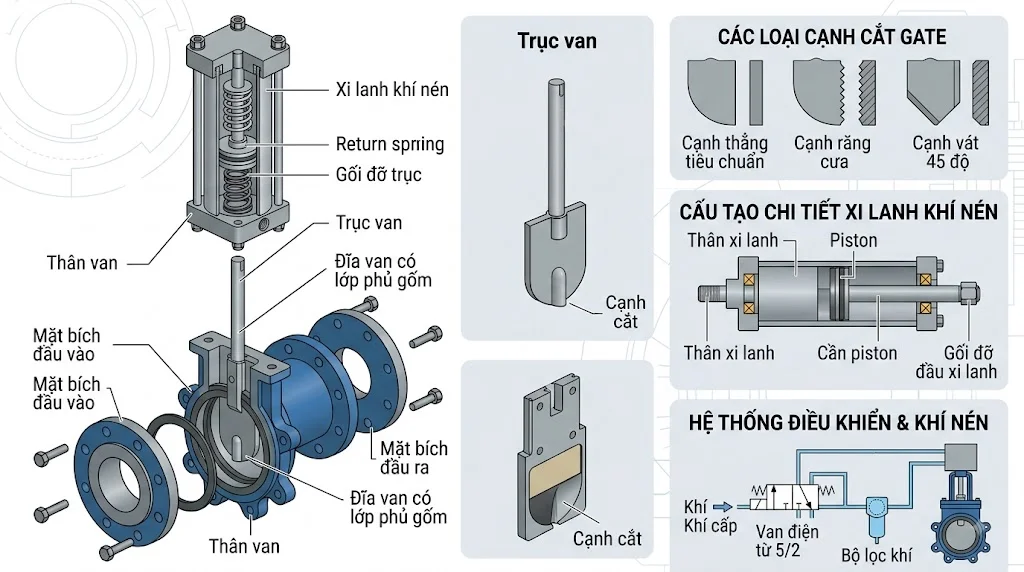

Van cổng  dao khí nén

Van cổng  dao khí nén sử dụng actuator khí nén để điều khiển quá trình đóng mở. Khi cấp khí vào actuator, piston hoặc cơ cấu truyền động tạo lực để di chuyển đĩa dao.

Loại van này phù hợp với các dây chuyền tự động hóa vì có tốc độ đóng mở nhanh và có thể điều khiển từ xa. Van cũng có thể được tích hợp với PLC, cảm biến và hệ thống điều khiển trung tâm.

Van cổng  dao điều khiển điện

Van cổng  dao điều khiển điện sử dụng actuator điện để nâng hoặc hạ đĩa van. Đây là giải pháp phù hợp khi hệ thống không có nguồn khí nén hoặc cần điều khiển van trực tiếp từ tủ điện.

Actuator có thể được trang bị công tắc hành trình để xác định trạng thái đóng và mở. Một số dòng cao cấp còn hỗ trợ tín hiệu phản hồi vị trí hoặc điều khiển từ xa.

Van cổng  dao khác van cổng thường như thế nào?

Điểm khác biệt quan trọng nhất nằm ở thiết kế đĩa dao. Van cổng  dao được tối ưu cho những dòng lưu chất khó xử lý, đặc biệt là lưu chất chứa chất rắn hoặc xơ sợi.

Thông số kỹ thuật của Van cổng  dao

Các thông số trên chỉ mang tính tham khảo. Đối với van dùng cho bùn, hóa chất hoặc môi trường có tính mài mòn cao, cần lựa chọn theo đúng điều kiện thực tế và catalogue của nhà sản xuất.

Ưu điểm của Van cổng  dao

Ưu điểm nổi bật của Van cổng  dao là khả năng xử lý các dòng lưu chất chứa chất rắn, bùn, xơ sợi và tạp chất. Cạnh dao của đĩa van có thể xuyên qua những vật liệu mà một số loại van thông thường dễ bị mắc kẹt.

Van có kết cấu tương đối gọn theo chiều dài đường ống. Điều này giúp tiết kiệm không gian trong những hệ thống có nhiều van hoặc không gian lắp đặt hạn chế.

Ngoài ra, van có thể được tự động hóa bằng actuator khí nén hoặc điện. Khi kết hợp với PLC, van có thể đóng mở theo chu trình hoặc theo tín hiệu từ cảm biến và hệ thống điều khiển.

Ứng dụng của Van cổng  dao

Van cổng  dao được sử dụng phổ biến trong hệ thống xử lý nước thải, nơi dòng lưu chất thường chứa bùn, cặn và chất rắn. Van có thể được lắp tại các tuyến bùn, đường hút hoặc đường xả tùy theo thiết kế của hệ thống.

Trong ngành sản xuất giấy, van được sử dụng để kiểm soát dòng bột giấy và các loại lưu chất chứa xơ sợi. Khả năng cắt xuyên qua xơ giúp van phù hợp hơn với đặc thù của ngành này.

Trong khai khoáng, xi măng và tuyển quặng, van có thể được sử dụng cho các dòng slurry hoặc vật liệu có tính mài mòn. Với những ứng dụng này, cần đặc biệt chú ý đến vật liệu đĩa, Seat và khả năng chống mài mòn của van.

Cách lựa chọn Van cổng dao phù hợp

Khi lựa chọn Van cổng  dao, trước tiên cần xác định chính xác loại lưu chất. Nước sạch, nước thải, bùn, bột giấy và slurry có đặc tính khác nhau nên cần sử dụng cấu hình van tương ứng.

Tiếp theo cần xác định kích thước đường ống, áp suất, nhiệt độ và hàm lượng chất rắn. Với môi trường có tính mài mòn cao, cần lựa chọn đĩa và Seat có khả năng chịu mài mòn phù hợp để tăng tuổi thọ van.

FAQ – Câu hỏi thường gặp về Van cổng dao

Van cổng  dao dùng để làm gì?

Van cổng dao chủ yếu dùng để đóng hoặc mở dòng lưu chất trong các hệ thống có bùn, chất rắn, xơ sợi hoặc tạp chất. Các ứng dụng phổ biến gồm xử lý nước thải, sản xuất giấy, khai khoáng, xi măng và hóa chất.

Van cổng  dao có dùng cho nước sạch được không?

Có thể sử dụng trong một số hệ thống nước sạch nếu model được thiết kế phù hợp. Tuy nhiên, đối với đường nước sạch thông thường, van cổng truyền thống hoặc van bướm có thể là lựa chọn kinh tế và phù hợp hơn.

Van cổng  dao có điều tiết lưu lượng được không?

Van cổng  dao chủ yếu được thiết kế cho chức năng đóng và mở. Không nên sử dụng van để điều tiết liên tục nếu nhà sản xuất không cho phép, vì dòng lưu chất có thể gây mài mòn đĩa và Seat.

Van cổng dao có những kiểu truyền động nào?

Van có thể vận hành bằng tay quay, hộp số, actuator khí nén, actuator điện hoặc thủy lực. Việc lựa chọn phụ thuộc vào kích thước van, tần suất vận hành và mức độ tự động hóa của hệ thống.

Van cổng dao có tốt hơn van cổng thường không?

Không thể nói loại nào tốt hơn trong mọi trường hợp. Van cổng  dao có ưu thế rõ rệt khi làm việc với bùn, xơ sợi và chất rắn, trong khi van cổng thông thường phù hợp hơn với nhiều hệ thống nước sạch và lưu chất tương đối sạch.

Kết luận

Van cổng dao là dòng van chuyên dụng có thiết kế đĩa dạng dao, phù hợp với những hệ thống cần xử lý bùn, nước thải, xơ sợi, bột giấy và các lưu chất chứa chất rắn. Cấu tạo đặc biệt giúp van có khả năng cắt xuyên qua dòng lưu chất và hạn chế nguy cơ kẹt van trong những ứng dụng mà van thông thường khó đáp ứng.

Khi lựa chọn Van cổng  dao, cần quan tâm đến kích thước DN, áp suất, nhiệt độ, vật liệu thân và đĩa, loại Seat, kiểu kết nối và phương thức truyền động. Đặc biệt với các hệ thống có tính mài mòn hoặc ăn mòn cao, việc lựa chọn đúng vật liệu và cấu hình van sẽ quyết định đáng kể đến độ bền và hiệu quả vận hành của toàn bộ hệ thống Van cổng dao.
