Van OS&Y là gì? Cấu tạo, nguyên lý, ưu điểm, ứng dụng và cách lựa chọn

Van OS&Y là cách gọi phổ biến của van cổng ty nổi, trong đó OS&Y là viết tắt của Outside Screw and Yoke. Đây là loại van cổng có trục van và cơ cấu ren được bố trí bên ngoài thân van, giúp trục di chuyển lên xuống khi người vận hành đóng hoặc mở van.

Đặc điểm dễ nhận biết nhất của Van  OS&Y là vị trí của trục van cho phép quan sát trạng thái đóng mở bằng mắt. Khi van mở, trục nhô lên; khi van đóng, trục hạ xuống.

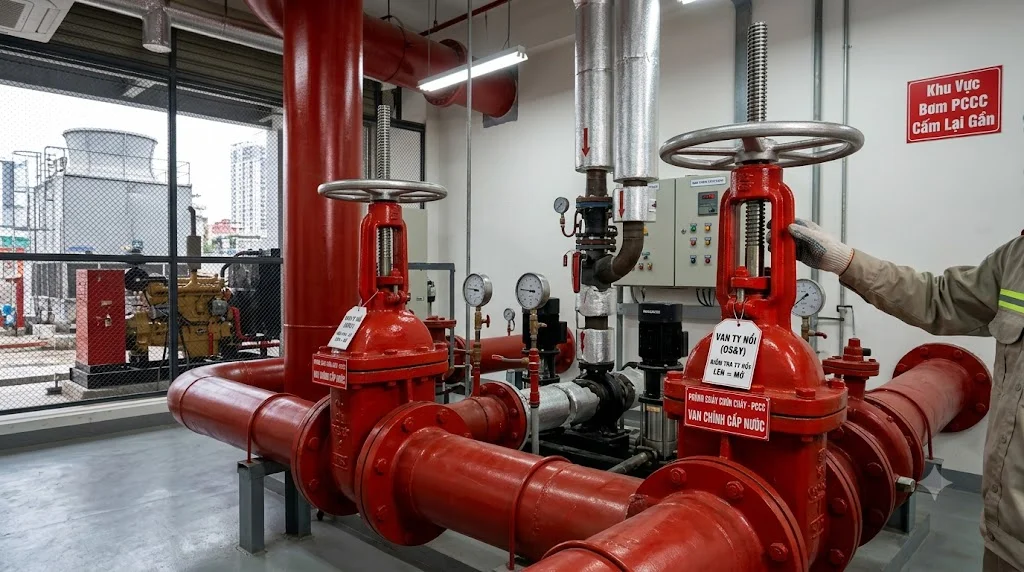

Van  OS&Y được sử dụng phổ biến trong hệ thống PCCC, cấp nước, xử lý nước và các hệ thống đường ống công nghiệp cần khả năng cô lập dòng lưu chất và kiểm tra trực quan trạng thái van.

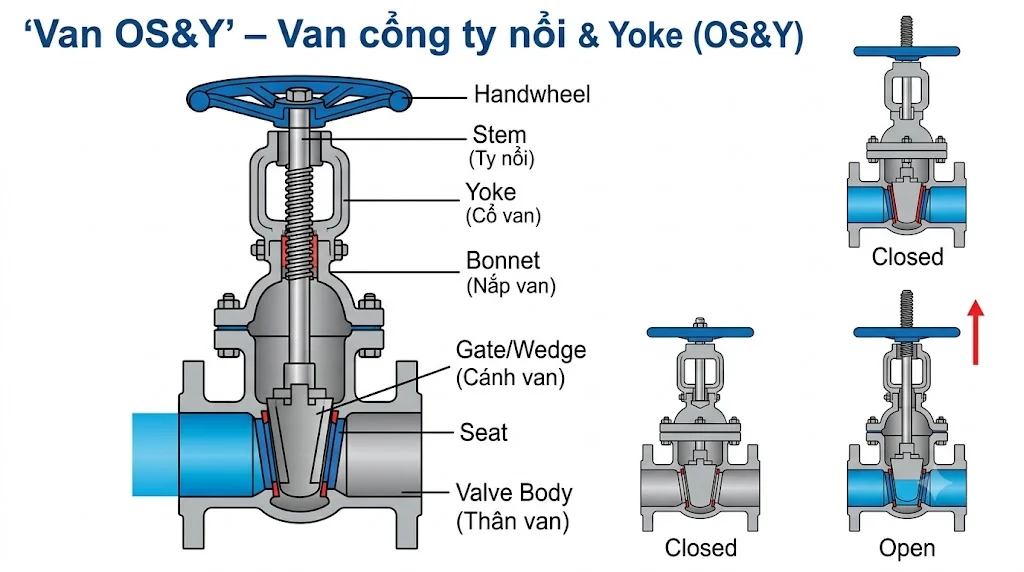

Cấu tạo Van OS&Y

Thân van

Thân van là bộ phận bao bọc cánh van và chịu áp lực của lưu chất trong đường ống. Tùy ứng dụng, thân Van  OS&Y có thể được chế tạo từ gang, gang cầu, thép hoặc các vật liệu phù hợp.

Hai đầu van có thể được thiết kế dạng mặt bích hoặc các kiểu kết nối khác tùy model. Đối với hệ thống cấp nước và PCCC, van mặt bích là cấu hình thường gặp ở các kích thước lớn.

Cánh van

Cánh van là bộ phận thực hiện chức năng đóng và mở dòng lưu chất. Khi vận hành, cánh di chuyển theo phương vuông góc với hướng dòng chảy.

Khi mở hoàn toàn, cánh được nâng lên khỏi tiết diện dòng chảy. Khi đóng, cánh hạ xuống và tiếp xúc với bề mặt làm kín để ngăn dòng lưu chất.

Trục van nổi

Trục là bộ phận đặc trưng của Van  OS&Y. Không giống van cổng ty chìm, trục Van  OS&Y nhô lên hoặc hạ xuống bên ngoài trong quá trình đóng mở.

Nhờ đặc điểm này, người vận hành có thể quan sát vị trí của trục để nhận biết tương đối trực quan van đang mở hay đóng.

Yoke

Yoke là bộ phận khung phía trên thân van, có nhiệm vụ giữ và định vị cơ cấu trục, tay quay và các chi tiết liên quan.

Đây cũng là một phần tạo nên tên gọi Outside Screw and Yoke của dòng van này.

Tay quay

Tay quay được sử dụng để vận hành van thủ công. Khi xoay tay quay, trục di chuyển theo chiều lên hoặc xuống và kéo theo cánh van.

Với van có kích thước lớn, tay quay có thể kết hợp với hộp số để giảm lực vận hành.

Bộ phận làm kín

Hệ thống làm kín gồm seat, gioăng và packing quanh trục. Các bộ phận này giúp hạn chế rò rỉ giữa cánh và thân van cũng như tại vị trí trục.

Với Van  OS&Y, khu vực trục nằm bên ngoài nên cần được kiểm tra và bảo dưỡng định kỳ để bảo đảm khả năng vận hành ổn định.

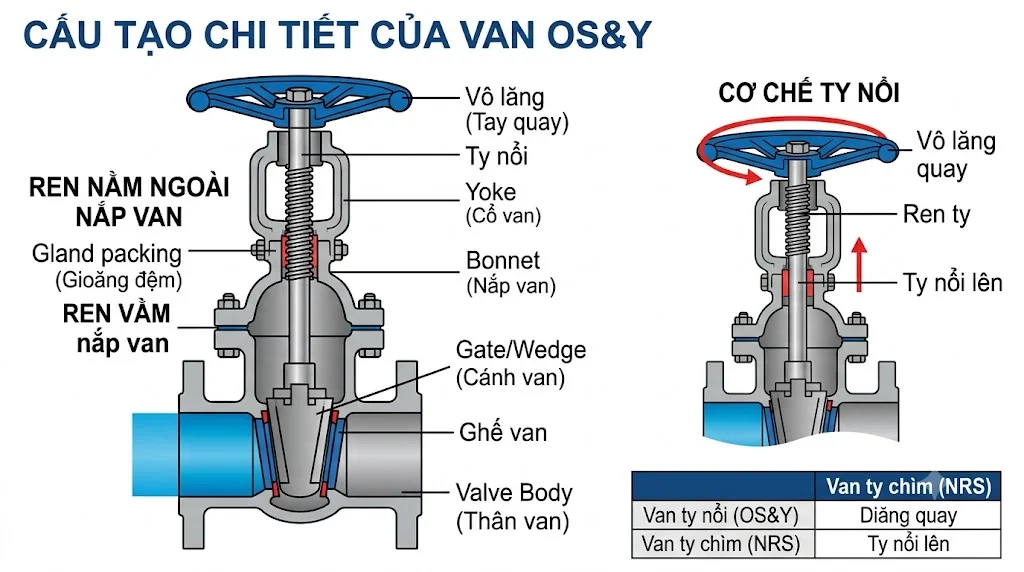

Nguyên lý hoạt động của Van  OS&Y

Khi mở van

Khi xoay tay quay theo chiều mở, cơ cấu ren bên ngoài tác động để trục van di chuyển lên trên. Cánh van được nâng khỏi vị trí đóng và dần mở tiết diện dòng chảy.

Khi van mở hoàn toàn, cánh nằm ngoài đường dòng chảy, cho phép lưu chất đi qua với mức cản trở tương đối thấp. Đồng thời, trục van nhô lên giúp người vận hành nhận biết van đang ở trạng thái mở.

Khi đóng van

Khi xoay tay quay theo chiều đóng, trục van di chuyển xuống dưới và kéo cánh van về vị trí đóng.

Khi cánh tiếp xúc với bề mặt làm kín và đạt vị trí đóng hoàn toàn, dòng lưu chất được cô lập. Trục hạ xuống tương ứng với trạng thái đóng của van.

Vì sao Van  OS&Y được sử dụng trong PCCC?

Một trong những lý do Van  OS&Y được sử dụng phổ biến trong hệ thống PCCC là khả năng nhận biết trạng thái van bằng mắt.

Trên hệ thống chữa cháy, một số van có nhiệm vụ duy trì ở trạng thái mở để bảo đảm nước có thể đi đến khu vực cần chữa cháy khi hệ thống hoạt động. Với Van  OS&Y, vị trí trục cung cấp dấu hiệu trực quan để nhân viên vận hành kiểm tra trạng thái.

Ngoài ra, Van  OS&Y có thể kết hợp với công tắc giám sát tamper switch để gửi tín hiệu về hệ thống báo cháy hoặc hệ thống giám sát. Khi van bị đóng hoặc bị thay đổi khỏi vị trí yêu cầu, hệ thống có thể phát hiện và cảnh báo tùy theo thiết kế.

Van  OS&Y có công tắc giám sát

Van  OS&Y có thể được lắp công tắc giám sát vị trí, thường được gọi là tamper switch hoặc supervisory switch, tùy cấu hình sản phẩm.

Công tắc này không trực tiếp đóng hoặc mở van. Chức năng của nó là giám sát vị trí của van và gửi tín hiệu về hệ thống điều khiển hoặc báo cháy khi trạng thái van thay đổi.

Đây là cấu hình thường được quan tâm trong hệ thống PCCC vì giúp hạn chế nguy cơ van bị đóng ngoài ý muốn mà không được phát hiện.

Van  OS&Y khác van ty chìm như thế nào?

Van  OS&Y và van ty chìm đều có thể sử dụng để đóng mở đường ống nhưng có sự khác biệt rõ rệt về cấu tạo trục.

Van  OS&Y có trục nổi bên ngoài và có thể quan sát được hành trình đóng mở. Van ty chìm có trục nằm bên trong nên chiều cao van gần như không thay đổi khi vận hành.

Van  OS&Y mặt bích

Van  OS&Y mặt bích là cấu hình phổ biến trong các hệ thống đường ống có kích thước từ trung bình đến lớn. Hai đầu van được kết nối với đường ống thông qua mặt bích, gioăng và bulông.

Ưu điểm của kết nối mặt bích là độ chắc chắn cao và thuận tiện khi tháo van để bảo trì hoặc thay thế.

Khi lựa chọn cần kiểm tra DN, tiêu chuẩn mặt bích, số lượng lỗ bulông, đường kính vòng lỗ và chiều dài van để bảo đảm tương thích với đường ống.

Van  OS&Y DN50, DN100, DN150

Van  OS&Y DN50

DN50 tương đương khoảng 2 inch, phù hợp với các tuyến ống có kích thước tương đối nhỏ trong hệ thống cấp nước và PCCC.

Van DN50 có thể sử dụng trong các nhánh đường ống hoặc vị trí cần cô lập dòng nước. Cần kiểm tra áp suất và tiêu chuẩn kết nối trước khi lựa chọn.

Van  OS&Y DN100

DN100 tương đương khoảng 4 inch, là kích thước phổ biến trong nhiều hệ thống cấp nước và PCCC.

Với kích thước này, van thường được kết nối mặt bích. Cần kiểm tra kích thước lắp đặt, áp suất và không gian phía trên vì trục van sẽ di chuyển khi mở.

Van OS&Y DN150

DN150 tương đương khoảng 6 inch, thường được sử dụng trên các tuyến ống chính có lưu lượng lớn.

Van có kích thước và trọng lượng lớn hơn nên cần tính toán giá đỡ, không gian thao tác và phương án vận hành phù hợp. Một số model có thể sử dụng hộp số để hỗ trợ đóng mở.

Ưu điểm của Van  OS&Y

Ưu điểm nổi bật nhất của Van  OS&Y là có thể quan sát trạng thái đóng mở thông qua vị trí của trục van. Đây là đặc điểm đặc biệt hữu ích đối với hệ thống PCCC và các hệ thống yêu cầu kiểm tra trạng thái van thường xuyên.

Van có kết cấu phù hợp cho chức năng đóng mở và cô lập đường ống. Khi mở hoàn toàn, cánh van được đưa ra khỏi đường dòng chảy nên tổn thất áp suất thường tương đối thấp.

Ngoài ra, Van  OS&Y có thể kết hợp với công tắc giám sát để tăng khả năng quản lý và giám sát trạng thái van trong hệ thống tự động.

Nhược điểm của Van  OS&Y

Do trục van nhô lên khi mở, Van  OS&Y cần nhiều không gian phía trên để bảo đảm đủ hành trình của trục. Vì vậy, cần tính toán chiều cao lắp đặt trước khi bố trí van.

Trục và cơ cấu ren nằm bên ngoài cũng cần được bảo vệ và bảo dưỡng để tránh bụi bẩn, ăn mòn hoặc các tác động từ môi trường.

So với van bướm hoặc van bi, Van  OS&Y thường có tốc độ đóng mở chậm hơn vì cần nhiều vòng quay tay quay. Van cũng không phù hợp để điều tiết lưu lượng liên tục.

Van  OS&Y có dùng để điều tiết lưu lượng không?

Van  OS&Y được thiết kế chủ yếu để đóng hoặc mở hoàn toàn, không phải van điều tiết lưu lượng.

Nếu duy trì cánh van ở trạng thái mở một phần trong thời gian dài, dòng chảy có thể gây rung động và ảnh hưởng đến cánh cũng như bề mặt làm kín. Vì vậy, trong hệ thống yêu cầu điều chỉnh lưu lượng thường xuyên, nên sử dụng loại van chuyên dụng cho chức năng điều tiết.

Cách lựa chọn Van  OS&Y

Khi lựa chọn Van  OS&Y, cần xác định trước DN, áp suất làm việc, loại lưu chất và nhiệt độ làm việc. Đây là những thông số quan trọng để xác định kích thước và khả năng chịu áp của van.

Đối với hệ thống PCCC, cần kiểm tra thêm tiêu chuẩn, chứng nhận và yêu cầu về công tắc giám sát. Nếu van được kết nối với hệ thống báo cháy, cần bảo đảm công tắc giám sát tương thích với thiết bị nhận tín hiệu.

Ngoài ra, cần kiểm tra kiểu kết nối, kích thước mặt bích, chiều dài van và đặc biệt là chiều cao cần thiết phía trên van để bảo đảm trục có đủ không gian di chuyển.

Giá Van OS&Y

Giá Van OS&Y phụ thuộc vào DN, vật liệu, cấp áp suất, thương hiệu, kiểu kết nối và cấu hình công tắc giám sát.

Van  OS&Y DN50 sẽ có mức giá khác DN100 hoặc DN150. Nếu sử dụng trong PCCC và yêu cầu công tắc giám sát, chi phí cũng sẽ khác so với Van  OS&Y thông thường.

Để nhận báo giá chính xác, nên cung cấp DN + PN/Class + vật liệu + tiêu chuẩn + có/không có công tắc giám sát + số lượng.

FAQ về Van OS&Y

Van OS&Y là gì?

Van  OS&Y là loại van cổng có trục nổi bên ngoài, OS&Y là viết tắt của Outside Screw and Yoke. Khi xoay tay quay, trục van di chuyển lên xuống và điều khiển cánh van đóng hoặc mở đường ống. Đặc điểm trục nổi giúp người vận hành dễ dàng quan sát trạng thái của van bằng mắt.

Van OS&Y có phải là van ty nổi không?

Đúng, OS&Y thường được dùng để chỉ cấu hình van cổng ty nổi, trong đó trục và cơ cấu ren nằm bên ngoài thân van. Khi mở van, trục nhô lên; khi đóng van, trục hạ xuống. Tuy nhiên, khi lựa chọn sản phẩm cụ thể vẫn cần kiểm tra thiết kế và thông số của nhà sản xuất.

Van  OS&Y có dùng cho PCCC không?

Van  OS&Y được sử dụng khá phổ biến trong các hệ thống PCCC, đặc biệt tại những vị trí cần cô lập đường ống và dễ dàng kiểm tra trạng thái van. Khả năng quan sát vị trí trục giúp nhân viên vận hành nhận biết van đang mở hay đóng. Với hệ thống yêu cầu giám sát, van có thể được kết hợp với công tắc tamper để truyền tín hiệu về hệ thống báo cháy.

Van  OS&Y có công tắc giám sát không?

Có, Van  OS&Y có thể được trang bị công tắc giám sát vị trí, thường được sử dụng trong các hệ thống PCCC. Công tắc có nhiệm vụ phát hiện khi trạng thái van thay đổi khỏi vị trí yêu cầu và gửi tín hiệu về hệ thống giám sát. Tuy nhiên, không phải mọi Van  OS&Y đều được tích hợp sẵn công tắc nên cần xác định rõ cấu hình khi đặt hàng.

Van OS&Y khác van ty chìm như thế nào?

Van  OS&Y có trục di chuyển lên xuống bên ngoài nên dễ quan sát trạng thái, trong khi van ty chìm có trục nằm bên trong thân van. Van ty chìm có ưu điểm tiết kiệm không gian phía trên nhưng khó nhận biết trạng thái bằng mắt hơn. Ngược lại, Van  OS&Y cần khoảng không lớn hơn để trục có thể di chuyển trong quá trình mở.

Van OS&Y DN100 là bao nhiêu inch?

Van  OS&Y DN100 tương đương khoảng 4 inch, là kích thước thường gặp trong các hệ thống cấp nước và PCCC. Van DN100 thường sử dụng kết nối mặt bích và cần được lựa chọn theo đúng tiêu chuẩn mặt bích của đường ống. Ngoài DN, cần kiểm tra thêm áp suất, chiều dài van và chiều cao lắp đặt.

Van OS&Y DN150 là bao nhiêu inch?

Van  OS&Y DN150 tương đương khoảng 6 inch, thường được sử dụng trên các tuyến ống chính có lưu lượng lớn. Do kích thước lớn, cần chú ý đến trọng lượng van, phương án giá đỡ và không gian để vận hành tay quay. Đặc biệt, cần bảo đảm phía trên van có đủ khoảng trống cho trục di chuyển khi mở.

Van OS&Y có điều tiết lưu lượng được không?

Van  OS&Y được thiết kế chủ yếu để đóng hoặc mở hoàn toàn, không nên sử dụng như một van điều tiết lưu lượng liên tục. Việc để cánh van ở trạng thái mở một phần trong thời gian dài có thể gây rung động và làm ảnh hưởng đến bề mặt làm kín. Nếu cần điều chỉnh lưu lượng thường xuyên, nên lựa chọn loại van được thiết kế chuyên dụng cho chức năng này.

Giá Van OS&Y bao nhiêu?

Giá Van OS&Y phụ thuộc vào kích thước DN, vật liệu, cấp áp suất, thương hiệu và cấu hình của van. Các loại có công tắc giám sát dùng cho PCCC thường có giá cao hơn Van  OS&Y thông thường do có thêm thiết bị giám sát. Để báo giá chính xác cần cung cấp DN, áp suất, vật liệu, tiêu chuẩn, yêu cầu công tắc giám sát và số lượng.

Kết luận

Van OS&Y là dòng van cổng ty nổi được sử dụng rộng rãi trong hệ thống PCCC, cấp nước và các đường ống kỹ thuật. Điểm đặc trưng của van là trục nổi bên ngoài, giúp người vận hành dễ dàng quan sát trạng thái đóng mở và thuận tiện kết hợp với công tắc giám sát.

Khi lựa chọn Van  OS&Y, cần quan tâm đến DN, PN/Class, vật liệu, kiểu kết nối, tiêu chuẩn, chiều cao lắp đặt và yêu cầu giám sát. Đối với hệ thống PCCC, nên lựa chọn đúng loại van đáp ứng tiêu chuẩn và có cấu hình công tắc giám sát phù hợp với thiết kế hệ thống Van OS&Y.
