Chọn máy bơm cho hệ thống tưới: Cách tính lưu lượng, cột áp và lựa chọn máy bơm phù hợp

Chọn máy bơm cho hệ thống tưới là quá trình xác định loại bơm, lưu lượng, cột áp và công suất phù hợp với nhu cầu tưới thực tế. Một máy bơm được lựa chọn đúng không chỉ bảo đảm đủ nước cho toàn bộ khu vực tưới mà còn giúp hệ thống hoạt động ổn định, tiết kiệm điện và hạn chế tình trạng bơm quá tải.

Khi thiết kế hệ thống tưới, không nên lựa chọn máy bơm chỉ dựa vào công suất như 1HP, 2HP hoặc 3HP. Thông số quan trọng hơn là điểm làm việc của bơm, tức lưu lượng cần cung cấp tại cột áp mà hệ thống yêu cầu.

Để lựa chọn chính xác, cần xem xét đồng thời nguồn nước, diện tích tưới, loại đầu tưới, đường kính và chiều dài đường ống, độ cao địa hình, số lượng đầu tưới hoạt động cùng lúc và áp suất yêu cầu tại đầu tưới.

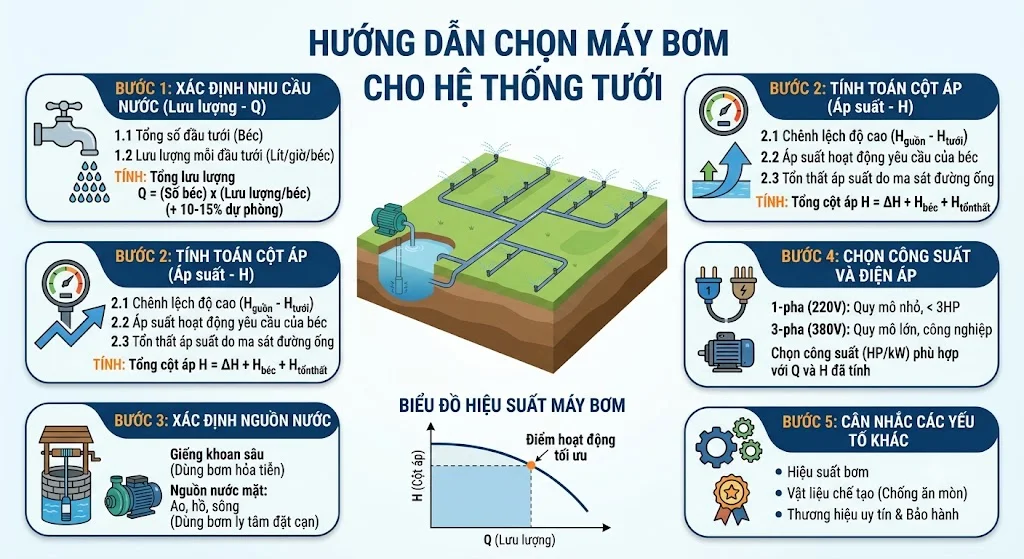

Các thông số cần xác định khi chọn máy bơm tưới

Lưu lượng máy bơm

Lưu lượng là lượng nước mà máy bơm có thể cung cấp trong một đơn vị thời gian, thường tính bằng m³/h hoặc L/phút.

Lưu lượng cần thiết phụ thuộc vào tổng lưu lượng của các đầu tưới hoạt động đồng thời. Nếu một khu vực có 10 đầu tưới và mỗi đầu cần 0,6 m³/h thì lưu lượng yêu cầu tối thiểu của khu vực đó sẽ vào khoảng 6 m³/h, chưa tính các yếu tố dự phòng và tổn thất.

Cột áp máy bơm

Cột áp, thường ký hiệu là H, thể hiện khả năng tạo áp lực của máy bơm để đưa nước từ nguồn đến điểm sử dụng.

Cột áp không chỉ là chiều cao cần bơm nước lên mà còn bao gồm tổn thất áp suất trong đường ống, van, co, tê, bộ lọc và áp suất cần thiết tại đầu tưới.

Vì vậy, một hệ thống có độ cao chênh lệch chỉ 10 m vẫn có thể cần máy bơm có cột áp 30–40 m nếu đường ống dài và yêu cầu áp suất tại đầu tưới cao.

Công suất máy bơm

Công suất động cơ thường được biểu thị bằng kW hoặc HP. Công suất cần thiết phụ thuộc vào lưu lượng, cột áp và hiệu suất của toàn bộ máy bơm.

Không nên chọn bơm chỉ dựa vào công suất động cơ. Hai máy bơm cùng công suất 2HP có thể có đường đặc tính hoàn toàn khác nhau và cung cấp lưu lượng, cột áp khác nhau.

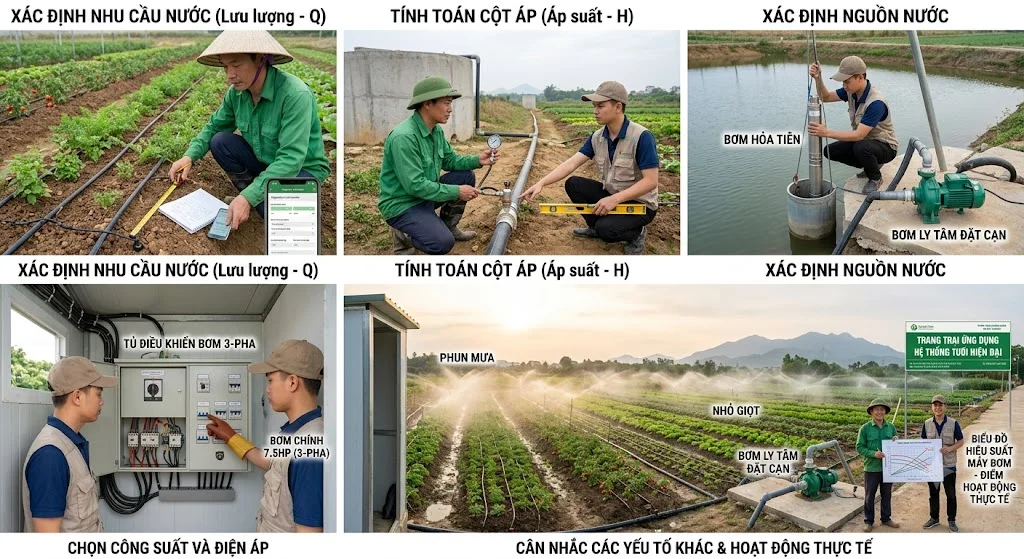

Cách tính lưu lượng cho hệ thống tưới

Lưu lượng tổng của một khu vực có thể xác định bằng cách cộng lưu lượng của các đầu tưới hoạt động đồng thời:

Trong đó Qpump là lưu lượng máy bơm cần cung cấp, còn Qi là lưu lượng của từng đầu tưới.

Ví dụ, một khu vực có 20 béc tưới, mỗi béc sử dụng 0,5 m³/h và toàn bộ 20 béc hoạt động đồng thời. Lưu lượng yêu cầu sẽ là khoảng 10 m³/h.

Nếu hệ thống được chia thành nhiều zone, không nhất thiết phải chọn bơm đáp ứng tổng lưu lượng của toàn bộ hệ thống. Có thể thiết kế các zone hoạt động luân phiên và lựa chọn bơm theo zone có nhu cầu lưu lượng lớn nhất.

Cách tính cột áp cho máy bơm tưới

Cột áp tổng của hệ thống có thể được xác định theo nguyên tắc:

Trong đó:

• Hstatic: chiều cao chênh lệch giữa mực nước nguồn và vị trí đầu tưới.

• Hloss: tổng tổn thất trên đường ống, van, co, lọc và các phụ kiện.

• Hrequired: cột áp cần thiết tại đầu tưới.

• Hmargin: phần dự phòng hợp lý để bù sai số tính toán và điều kiện vận hành.

Ví dụ, nguồn nước thấp hơn khu vực tưới 8 m, tổn thất đường ống khoảng 7 m và đầu tưới cần 20 m cột nước. Khi cộng thêm khoảng dự phòng phù hợp, máy bơm có thể cần điểm làm việc khoảng 38–40 m cột áp.

Tính tổn thất đường ống khi chọn máy bơm

Tổn thất đường ống là một trong những nguyên nhân khiến máy bơm được chọn thiếu cột áp dù công suất động cơ có vẻ đủ.

Tổn thất phụ thuộc vào chiều dài đường ống, đường kính ống, vật liệu ống, lưu lượng và tốc độ dòng chảy. Đường ống càng nhỏ nhưng yêu cầu lưu lượng càng lớn thì tốc độ dòng chảy càng cao và tổn thất áp suất có xu hướng tăng.

Ngoài đường ống thẳng, cần tính đến tổn thất cục bộ qua co, tê, van, bộ lọc, đồng hồ nước và các thiết bị khác.

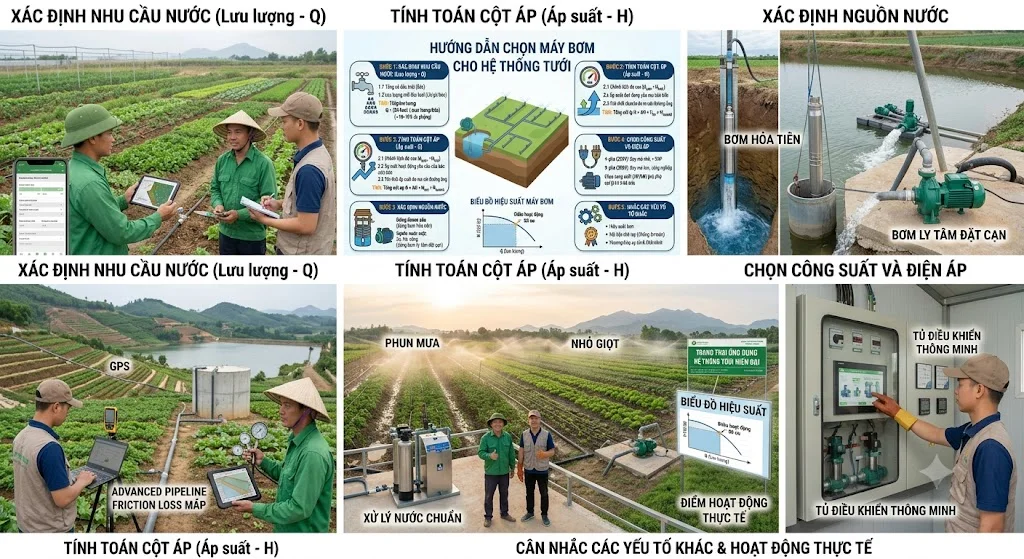

Chọn máy bơm theo loại hệ thống tưới

Máy bơm cho hệ thống tưới nhỏ giọt

Hệ thống tưới nhỏ giọt thường không yêu cầu lưu lượng quá lớn nhưng yêu cầu áp suất tương đối ổn định để các đầu nhỏ giọt phân phối nước đồng đều.

Máy bơm cần được lựa chọn dựa trên tổng lưu lượng của các dây nhỏ giọt hoạt động đồng thời và áp suất yêu cầu của hệ thống. Nếu hệ thống có nhiều zone, có thể sử dụng van điện từ để lần lượt điều khiển từng khu vực.

Máy bơm cho hệ thống tưới phun mưa

Tưới phun mưa thường yêu cầu lưu lượng và áp suất cao hơn tưới nhỏ giọt. Đặc biệt, béc phun có thể yêu cầu áp suất nhất định để đạt bán kính và hình dạng tia nước theo thiết kế.

Khi lựa chọn bơm cần xác định số lượng béc hoạt động cùng lúc, lưu lượng từng béc và áp suất tối thiểu tại béc. Đây thường là cơ sở quan trọng để xác định điểm làm việc của máy bơm.

Máy bơm cho hệ thống tưới sân vườn

Hệ thống tưới sân vườn thường sử dụng các loại béc pop-up, rotor, spray hoặc đầu tưới nhỏ giọt. Nhu cầu bơm phụ thuộc vào diện tích, cách chia zone và số lượng đầu tưới.

Với sân vườn nhỏ, có thể sử dụng máy bơm ly tâm công suất nhỏ. Với hệ thống lớn hơn, nên tính toán thủy lực đầy đủ để tránh tình trạng bơm không đủ áp hoặc dư công suất gây lãng phí điện.

Máy bơm cho hệ thống tưới nông nghiệp

Hệ thống tưới nông nghiệp có thể có lưu lượng rất lớn, đặc biệt với tưới phun mưa, tưới cánh đồng hoặc hệ thống tưới nhiều zone.

Tùy nguồn nước và quy mô, có thể sử dụng bơm ly tâm, bơm trục ngang, bơm chìm hoặc bơm trục đứng. Với hệ thống lớn, nên lựa chọn bơm dựa trên đường đặc tính Q-H và điểm làm việc thực tế thay vì lựa chọn theo HP.

Chọn bơm ly tâm hay bơm chìm cho hệ thống tưới?

Bơm ly tâm

Bơm ly tâm phù hợp khi nguồn nước nằm trong bể chứa, hồ, ao hoặc vị trí mà máy bơm có thể đặt bên ngoài nguồn nước.

Ưu điểm là dễ tiếp cận để kiểm tra, bảo trì và sửa chữa. Tuy nhiên, cần chú ý đến điều kiện hút, chiều cao hút và khả năng mồi nước của bơm.

Bơm chìm

Bơm chìm được đặt trực tiếp trong giếng, bể hoặc nguồn nước. Loại bơm này phù hợp khi cần lấy nước từ độ sâu lớn hoặc khi điều kiện lắp đặt không thuận lợi cho bơm đặt cạn.

Khi sử dụng bơm chìm cần lựa chọn đúng đường kính giếng, lưu lượng, cột áp và điều kiện nguồn nước. Đồng thời cần có biện pháp bảo vệ bơm khỏi cát, rác và các tạp chất có thể gây hư hỏng.

Chọn máy bơm tưới theo công suất HP

Không có quy tắc chính xác kiểu "diện tích X m² thì dùng bơm Y HP", bởi cùng một diện tích nhưng thiết kế đầu tưới, đường ống và độ cao khác nhau có thể khiến nhu cầu bơm khác nhau rất nhiều.

Ví dụ, một hệ thống 1.000 m² dùng tưới nhỏ giọt có thể cần lưu lượng thấp hơn đáng kể so với hệ thống 1.000 m² sử dụng nhiều béc phun mưa.

Do đó, nên xác định Q và H trước, sau đó mới lựa chọn công suất động cơ phù hợp với đường đặc tính của máy bơm.

Những sai lầm thường gặp khi chọn máy bơm tưới

Chọn bơm theo công suất HP

Đây là sai lầm phổ biến nhất. Công suất động cơ không cho biết chính xác máy bơm có thể cung cấp bao nhiêu m³/h tại cột áp cần thiết.

Cần xem đường đặc tính Q-H của bơm và xác định điểm làm việc thực tế.

Chọn bơm có cột áp quá thấp

Bơm có thể vẫn chạy nhưng không tạo đủ áp suất tại đầu tưới. Hậu quả là bán kính phun giảm, đầu nhỏ giọt hoạt động không ổn định hoặc các khu vực cuối tuyến không đủ nước.

Chọn bơm quá lớn

Bơm dư công suất không đồng nghĩa với hệ thống tốt hơn. Bơm quá lớn có thể làm tăng điện năng tiêu thụ, áp suất quá cao và gây ảnh hưởng đến đường ống, đầu tưới hoặc thiết bị điều khiển.

Quy trình chọn máy bơm cho hệ thống tưới

Để lựa chọn máy bơm chính xác, có thể thực hiện theo các bước:

Bước 1: Xác định nguồn nước và điều kiện hút.

Bước 2: Xác định loại đầu tưới và áp suất yêu cầu.

Bước 3: Xác định số lượng đầu tưới hoạt động đồng thời.

Bước 4: Tính tổng lưu lượng cần thiết.

Bước 5: Tính chiều cao tĩnh và tổn thất đường ống.

Bước 6: Xác định cột áp yêu cầu tại điểm làm việc.

Bước 7: Xác định điểm làm việc Q-H của máy bơm.

Bước 8: Kiểm tra công suất động cơ, hiệu suất và điều kiện hút.

Bước 9: Kiểm tra khả năng tương thích với đường ống, van, bộ lọc và thiết bị tưới.

Bước 10: Chọn model bơm cụ thể và kiểm tra lại toàn bộ hệ thống.

FAQ về chọn máy bơm cho hệ thống tưới

Chọn máy bơm cho hệ thống tưới 1.000m² cần máy bơm bao nhiêu HP?

Không thể xác định chính xác công suất bơm chỉ dựa vào diện tích 1.000m² vì còn phụ thuộc vào loại đầu tưới, số lượng đầu tưới hoạt động cùng lúc, đường ống và độ cao địa hình. Hệ thống tưới nhỏ giọt sẽ có nhu cầu khác đáng kể so với hệ thống phun mưa. Cần tính lưu lượng và cột áp trước, sau đó mới xác định công suất máy bơm.

Chọn máy bơm cho hệ thống tưới cần lưu lượng bao nhiêu?

Lưu lượng máy bơm được xác định dựa trên tổng lưu lượng của các đầu tưới hoạt động đồng thời trong một zone. Ví dụ, nếu 10 béc cùng hoạt động và mỗi béc cần 1 m³/h thì hệ thống cần tối thiểu khoảng 10 m³/h trước khi tính thêm các yếu tố thiết kế. Khi lựa chọn bơm thực tế cần xem lưu lượng này tại đúng cột áp yêu cầu chứ không chỉ xem lưu lượng tối đa của bơm.

Chọn máy bơm cho hệ thống tưới cần cột áp bao nhiêu?

Cột áp cần thiết phụ thuộc vào độ cao chênh lệch, tổn thất đường ống và áp suất yêu cầu tại đầu tưới. Vì vậy, không thể đưa ra một mức cột áp chung cho mọi hệ thống tưới. Cần tính tổng các thành phần này rồi đối chiếu với đường đặc tính Q-H của máy bơm.

Nên chọn bơm ly tâm hay bơm chìm cho hệ thống tưới?

Bơm ly tâm phù hợp khi máy bơm có thể đặt bên ngoài nguồn nước và điều kiện hút cho phép. Bơm chìm phù hợp khi cần lấy nước từ giếng, bể hoặc nguồn nước có độ sâu lớn. Việc lựa chọn cần dựa trên điều kiện nguồn nước, độ sâu hút, lưu lượng, cột áp và khả năng bảo trì.

Có nên dùng biến tần cho máy bơm tưới không?

Biến tần phù hợp với hệ thống có nhu cầu lưu lượng hoặc áp suất thay đổi, đặc biệt khi nhiều zone hoạt động với tải khác nhau. Hệ thống có thể điều chỉnh tốc độ bơm để đáp ứng nhu cầu thực tế thay vì luôn vận hành ở công suất tối đa. Tuy nhiên, cần cân nhắc chi phí đầu tư, yêu cầu điều khiển và hiệu quả tiết kiệm điện trước khi lựa chọn.

Chọn máy bơm cho hệ thống  tưới có cần lọc nước không?

Nếu nguồn nước chứa cát, bùn, rác hoặc các hạt nhỏ, hệ thống nên có bộ lọc phù hợp trước các thiết bị tưới. Điều này đặc biệt quan trọng với hệ thống tưới nhỏ giọt vì các đầu nhỏ giọt có tiết diện rất nhỏ và dễ bị tắc. Loại và cấp lọc cần được lựa chọn theo chất lượng nguồn nước và yêu cầu của nhà sản xuất thiết bị tưới.

Giá máy bơm cho hệ thống tưới bao nhiêu?

Giá máy bơm phụ thuộc vào loại bơm, công suất, lưu lượng, cột áp, vật liệu, thương hiệu và cấu hình điều khiển. Bơm nhỏ cho sân vườn có mức đầu tư khác hoàn toàn so với hệ thống bơm nông nghiệp công suất lớn hoặc hệ thống sử dụng biến tần. Để báo giá chính xác cần xác định được lưu lượng, cột áp, nguồn nước và yêu cầu vận hành của hệ thống.

Kết luận

Chọn máy bơm cho hệ thống tưới không nên dựa đơn thuần vào diện tích tưới hoặc công suất HP. Hai thông số quan trọng nhất cần xác định là lưu lượng Q và cột áp H tại điểm làm việc, sau đó mới lựa chọn model và công suất động cơ.

Một hệ thống được thiết kế tốt cần tính đồng bộ giữa nguồn nước → máy bơm → đường ống → van → bộ lọc → thiết bị tưới → hệ thống điều khiển. Việc tính toán đúng ngay từ đầu sẽ giúp hệ thống đạt lưu lượng thiết kế, tưới đều, giảm tiêu thụ điện và tăng tuổi thọ thiết bị Chọn máy bơm cho hệ thống tưới.
