Van OBD cho cửa gió là gì? Cấu tạo, nguyên lý, ứng dụng và cách lựa chọn

Van OBD cho cửa gió là một loại damper điều chỉnh lưu lượng gió, thường được lắp phía sau cửa gió trong hệ thống điều hòa không khí và thông gió HVAC. OBD thường được hiểu là Opposed Blade Damper, tức damper sử dụng các lá van chuyển động theo hướng đối nghịch nhau để điều chỉnh tiết diện dòng khí đi qua.

Van OBD thường được tích hợp phía sau các loại cửa gió cấp hoặc hồi như cửa gió nan bầu dục, cửa gió khuếch tán, cửa gió vuông hoặc cửa gió hồi. Thiết bị cho phép kỹ thuật viên điều chỉnh lượng gió tại từng cửa gió mà không cần thay đổi toàn bộ hệ thống ống gió.

Khác với van chặn đường ống nước, OBD làm việc với không khí, vì vậy thuật ngữ chính xác trong hệ thống HVAC thường là OBD damper, van chỉnh gió hoặc damper điều chỉnh lưu lượng gió.

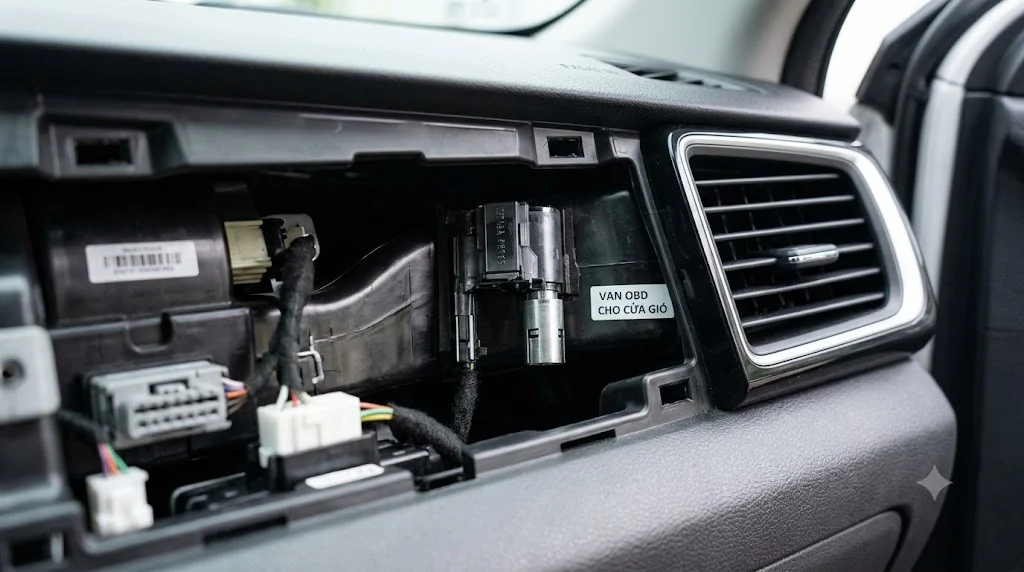

Cấu tạo van OBD cho cửa gió

Lá van OBD

Các lá van là bộ phận trực tiếp thay đổi tiết diện dòng khí. Khi điều chỉnh, các lá van xoay quanh trục và thay đổi mức độ mở của damper.

Đặc điểm của OBD là các lá van chuyển động theo cấu hình đối nghịch, giúp điều chỉnh dòng khí tương đối đồng đều trên toàn bộ tiết diện cửa gió.

Khung van

Khung OBD được lắp phía sau hoặc tích hợp với cửa gió. Khung có nhiệm vụ giữ các lá van, trục xoay và cơ cấu điều chỉnh.

Kích thước khung cần phù hợp với kích thước thực tế của cửa gió để tránh tình trạng khe hở hoặc lắp đặt không chính xác.

Trục và cơ cấu liên kết

Các lá van được liên kết với nhau thông qua hệ thống trục và cơ cấu truyền động. Khi xoay cơ cấu điều chỉnh, các lá van đồng thời thay đổi góc mở.

Cơ cấu này giúp kỹ thuật viên điều chỉnh lưu lượng gió tại từng cửa mà không cần tiếp cận trực tiếp từng lá van.

Bộ phận điều chỉnh

OBD thường có cơ cấu điều chỉnh thủ công, cho phép người lắp đặt tăng hoặc giảm lượng gió.

Tùy thiết kế cửa gió, bộ phận điều chỉnh có thể được tiếp cận từ mặt trước hoặc phía sau cửa gió.

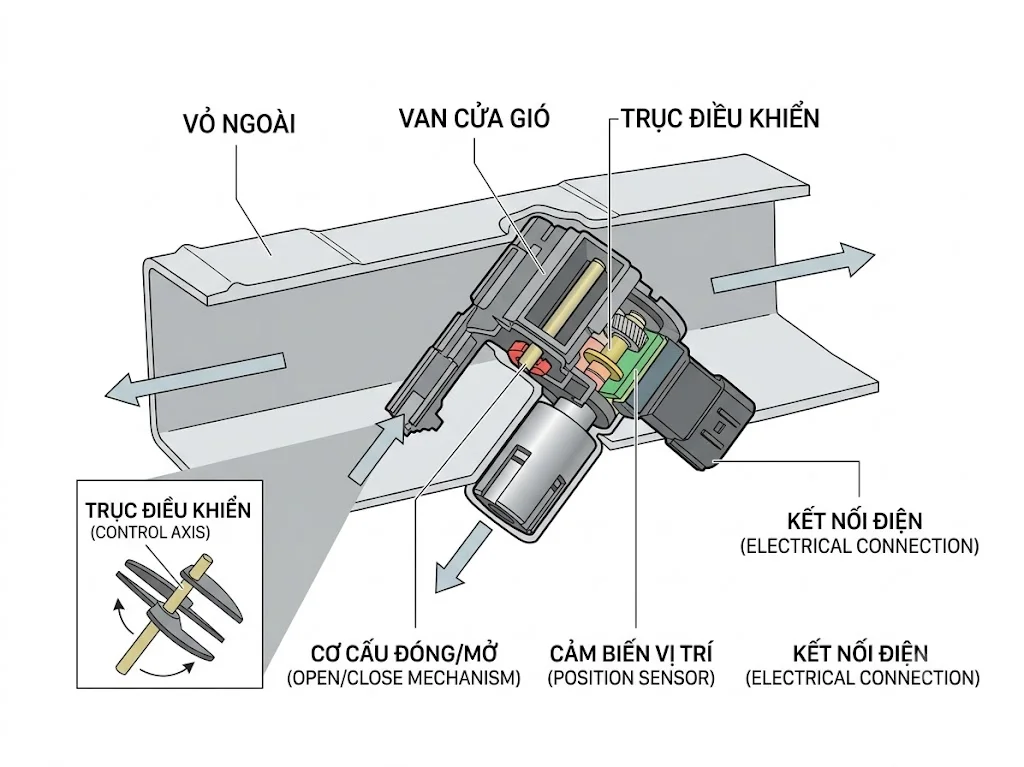

Nguyên lý hoạt động của van OBD

Khi OBD mở lớn

Khi các lá van được mở rộng, tiết diện thông gió tăng lên và lượng không khí đi qua cửa gió lớn hơn.

Trạng thái này thường được sử dụng khi cần tăng lưu lượng gió cấp hoặc hồi cho một khu vực. Tuy nhiên, lưu lượng thực tế còn phụ thuộc vào áp suất và đặc tính của toàn bộ hệ thống ống gió.

Khi OBD đóng bớt

Khi điều chỉnh các lá van về vị trí đóng hơn, tiết diện dòng khí giảm và trở lực tăng lên.

Nhờ đó, kỹ thuật viên có thể cân bằng lượng gió giữa các cửa gió khác nhau trong cùng một hệ thống. OBD thường được sử dụng để cân bằng gió, chứ không phải thiết bị đóng kín tuyệt đối.

OBD dùng để làm gì?

Điều chỉnh lưu lượng gió

Công dụng chính của OBD là điều chỉnh lượng không khí đi qua từng cửa gió. Nếu một khu vực nhận quá nhiều gió trong khi khu vực khác thiếu gió, kỹ thuật viên có thể điều chỉnh OBD để cân bằng lại.

Việc điều chỉnh cần thực hiện dựa trên kết quả đo lưu lượng thực tế thay vì chỉ đóng mở damper theo cảm tính.

Cân bằng hệ thống HVAC

Trong một hệ thống điều hòa trung tâm, các cửa gió có thể có khoảng cách và trở lực khác nhau. Nếu không cân bằng, lượng gió phân bổ giữa các khu vực sẽ không đồng đều.

OBD giúp kỹ thuật viên thực hiện quá trình air balancing, đưa lưu lượng tại từng cửa gió về mức thiết kế.

Điều chỉnh hướng và mức độ phân phối gió

OBD chủ yếu điều chỉnh lưu lượng, trong khi hướng thổi của cửa gió thường được điều chỉnh thông qua các nan hoặc cánh hướng gió của chính cửa gió.

Do đó, không nên nhầm OBD với cánh chỉnh hướng gió. Hai bộ phận có chức năng khác nhau nhưng có thể được sử dụng đồng thời.

OBD khác gì Volume Control Damper?

OBD và Volume Control Damper đều có thể được sử dụng để điều chỉnh lưu lượng không khí nhưng vị trí và thiết kế thường khác nhau.

OBD thường được tích hợp trực tiếp phía sau cửa gió, trong khi Volume Control Damper thường được lắp trên đường ống gió và có kích thước lớn hơn.

OBD cho cửa gió cấp

OBD thường được sử dụng phía sau cửa gió cấp để điều chỉnh lượng không khí được đưa vào phòng.

Trong quá trình commissioning hệ thống HVAC, kỹ thuật viên có thể đo lưu lượng tại cửa gió rồi điều chỉnh OBD để đạt lưu lượng thiết kế. Việc này giúp hạn chế tình trạng một số phòng quá lạnh hoặc quá ít gió.

OBD không thay thế bộ phận khuếch tán của cửa gió. Cửa gió vẫn đảm nhiệm chức năng phân phối và định hướng dòng khí vào không gian.

OBD cho cửa gió hồi

OBD cũng có thể được sử dụng cho cửa gió hồi để điều chỉnh lượng không khí được hút trở lại hệ thống.

Việc cân bằng cửa hồi có ảnh hưởng đến lưu lượng tuần hoàn và sự cân bằng áp suất giữa các khu vực. Tuy nhiên, cần thiết kế và điều chỉnh tổng thể cùng hệ thống cấp, hồi và xả gió.

Ưu điểm của van OBD

OBD có ưu điểm lớn là kết cấu nhỏ gọn và có thể tích hợp trực tiếp với cửa gió. Điều này giúp tiết kiệm không gian và thuận tiện khi cần điều chỉnh lưu lượng tại từng điểm cấp hoặc hồi gió.

Cơ cấu đối nghịch của các lá van giúp việc điều chỉnh tiết diện dòng khí tương đối đồng đều hơn so với một số cấu hình damper đơn giản. OBD cũng có thể điều chỉnh thủ công nên không yêu cầu hệ thống điều khiển phức tạp.

Nhược điểm của van OBD

OBD chủ yếu phù hợp với việc điều chỉnh lưu lượng tại cửa gió và không phải lựa chọn thay thế cho damper điều khiển trên các tuyến ống gió lớn.

Khi đóng bớt OBD, trở lực hệ thống tăng lên và có thể phát sinh tiếng ồn nếu điều chỉnh không phù hợp. Vì vậy, việc cân bằng gió nên dựa trên lưu lượng đo thực tế và thông số thiết kế.

Ngoài ra, OBD dạng thủ công không thể tự động thay đổi lưu lượng theo nhiệt độ hoặc tín hiệu điều khiển của hệ thống BMS nếu không được tích hợp thêm actuator phù hợp.

OBD có actuator không?

OBD có thể được sử dụng với actuator nếu thiết kế cửa gió và damper hỗ trợ. Khi đó, thay vì điều chỉnh bằng tay, actuator sẽ điều khiển góc mở của các lá damper theo tín hiệu từ hệ thống điều khiển.

Cấu hình này phù hợp với các công trình yêu cầu điều khiển tự động hoặc tích hợp BMS. Tuy nhiên, cần kiểm tra lực mô-men, góc quay và khả năng tương thích giữa actuator với cơ cấu OBD.

Cách lựa chọn OBD cho cửa gió

Khi lựa chọn OBD, trước tiên cần xác định kích thước cửa gió và kích thước thực tế của cổ nối. OBD phải có kích thước tương thích để có thể lắp đặt chắc chắn và hạn chế rò rỉ khí.

Tiếp theo cần xác định loại cửa gió cấp hay hồi, lưu lượng thiết kế và điều kiện áp suất của hệ thống. Nếu yêu cầu điều khiển tự động, cần lựa chọn thêm actuator có mô-men và tín hiệu điều khiển phù hợp.

Đối với công trình lớn, nên lựa chọn OBD dựa trên lưu lượng, vận tốc gió, tổn thất áp suất và độ ồn, thay vì chỉ lựa chọn theo kích thước cửa gió.

Giá van OBD cho cửa gió

Giá OBD phụ thuộc vào kích thước, vật liệu, loại cửa gió, cấu hình điều chỉnh và có hoặc không có actuator. OBD tích hợp đơn giản phía sau cửa gió thường có chi phí thấp hơn cấu hình có cơ cấu điều khiển tự động.

Kích thước càng lớn, yêu cầu vật liệu và cơ cấu càng cao thì chi phí cũng có thể tăng. Với dự án HVAC số lượng lớn, giá còn phụ thuộc vào số lượng và yêu cầu kỹ thuật của từng công trình.

Để báo giá chính xác nên cung cấp kích thước cửa gió, kích thước cổ nối, loại cửa gió, lưu lượng yêu cầu và số lượng.

FAQ về van OBD cho cửa gió

Van OBD cho cửa gió là gì?

OBD là viết tắt của Opposed Blade Damper, một loại damper sử dụng các lá van chuyển động theo hướng đối nghịch để điều chỉnh lưu lượng không khí. Thiết bị thường được lắp phía sau cửa gió trong hệ thống HVAC để tăng hoặc giảm lượng gió đi qua cửa. OBD đặc biệt hữu ích trong quá trình cân bằng gió giữa các phòng hoặc các khu vực khác nhau.

OBD cho cửa gió dùng để làm gì?

Công dụng chính của OBD là điều chỉnh lưu lượng gió tại từng cửa gió. Khi cần tăng lượng gió, các lá damper được mở rộng; khi cần giảm lượng gió, damper được đóng bớt để tăng trở lực. Nhờ đó, kỹ thuật viên có thể cân bằng lượng gió giữa các cửa theo yêu cầu thiết kế của hệ thống HVAC.

OBD có phải là van đóng mở hoàn toàn không?

OBD có thể đóng các lá damper về vị trí gần đóng, nhưng chức năng chính của nó là điều chỉnh và cân bằng lưu lượng gió, không phải tạo khả năng đóng kín tuyệt đối. Khi yêu cầu cách ly hoàn toàn một tuyến ống gió, cần lựa chọn loại damper có đặc tính kín phù hợp. Vì vậy, không nên sử dụng OBD thay thế cho các loại shut-off damper chuyên dụng.

OBD khác VCD như thế nào?

OBD thường được tích hợp phía sau cửa gió và có kích thước tương đối nhỏ, trong khi VCD thường được lắp trực tiếp trên đường ống gió để điều chỉnh lưu lượng của cả tuyến. Hai loại đều có thể thực hiện chức năng điều chỉnh lưu lượng nhưng vị trí và phạm vi ứng dụng khác nhau. Việc lựa chọn phụ thuộc vào vị trí cần cân bằng gió và thiết kế hệ thống HVAC.

OBD có thể lắp cho cửa gió cấp không?

Có, OBD được sử dụng phổ biến phía sau cửa gió cấp để điều chỉnh lượng không khí đưa vào phòng. Sau khi hệ thống vận hành, kỹ thuật viên có thể đo lưu lượng tại từng cửa rồi điều chỉnh OBD để đạt giá trị thiết kế. Cách này giúp phân phối gió đồng đều hơn giữa các khu vực trong công trình.

OBD có lắp được cho cửa gió hồi không?

OBD cũng có thể được sử dụng cho cửa gió hồi nhằm điều chỉnh lượng không khí được hút về hệ thống. Việc điều chỉnh cần thực hiện đồng bộ với hệ thống cấp và hồi để tránh làm mất cân bằng áp suất giữa các khu vực. Đối với những hệ thống yêu cầu kiểm soát chính xác, nên dựa trên kết quả đo lưu lượng thực tế thay vì chỉ điều chỉnh bằng cảm quan.

OBD có thể điều khiển tự động không?

OBD có thể kết hợp với actuator nếu cơ cấu damper được thiết kế tương thích. Actuator cho phép điều khiển góc mở của damper thông qua tín hiệu từ bộ điều khiển HVAC hoặc hệ thống BMS. Với công trình yêu cầu tự động hóa cao, cần lựa chọn actuator dựa trên mô-men, góc quay và loại tín hiệu điều khiển phù hợp.

Giá van OBD cho cửa gió bao nhiêu?

Giá OBD phụ thuộc vào kích thước, vật liệu, cấu tạo, loại cửa gió và phương thức điều khiển. OBD điều chỉnh bằng tay thường có chi phí thấp hơn loại sử dụng actuator để điều khiển tự động. Muốn báo giá chính xác cần cung cấp kích thước cửa gió, kích thước cổ nối, yêu cầu kỹ thuật và số lượng cần sử dụng.

Kết luận

Van OBD cho cửa gió là giải pháp đơn giản và hiệu quả để điều chỉnh, cân bằng lưu lượng không khí tại từng cửa gió trong hệ thống HVAC. Với thiết kế nhỏ gọn và khả năng tích hợp phía sau cửa gió, OBD phù hợp với nhiều hệ thống điều hòa và thông gió dân dụng cũng như thương mại.

Khi lựa chọn OBD cần quan tâm đến kích thước cửa gió, lưu lượng thiết kế, loại cửa cấp/hồi, vật liệu, tổn thất áp suất và phương thức điều khiển. Nếu cần tự động hóa, có thể lựa chọn OBD kết hợp actuator và tích hợp với hệ thống điều khiển HVAC hoặc BMS Van OBD cho cửa gió.
