Van cửa đồng Sanwa là gì? Cấu tạo, thông số, ứng dụng và giá

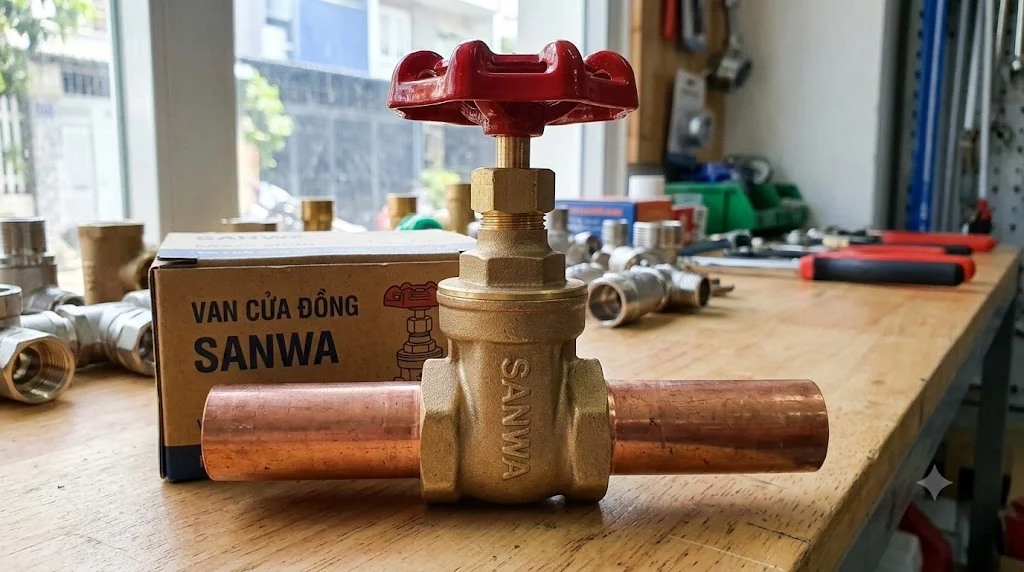

Van cửa đồng Sanwa là dòng van cửa được chế tạo từ đồng hoặc hợp kim đồng, có chức năng đóng, mở và cô lập dòng nước trên đường ống. Sản phẩm thường được sử dụng trong hệ thống cấp nước dân dụng, nhà ở, công trình và các đường ống kỹ thuật có điều kiện làm việc phù hợp.

Trong thực tế, Van cửa đồng  Sanwa còn được gọi là van cổng đồng Sanwa hoặc Sanwa Brass Gate Valve. Van sử dụng cơ cấu cánh van chuyển động lên xuống thông qua trục và tay quay để kiểm soát dòng chảy.

Khi van mở hoàn toàn, cánh van được nâng khỏi đường dòng chảy, giúp giảm mức cản trở đối với lưu chất. Khi đóng hoàn toàn, cánh van hạ xuống và tạo trạng thái cô lập đường ống.

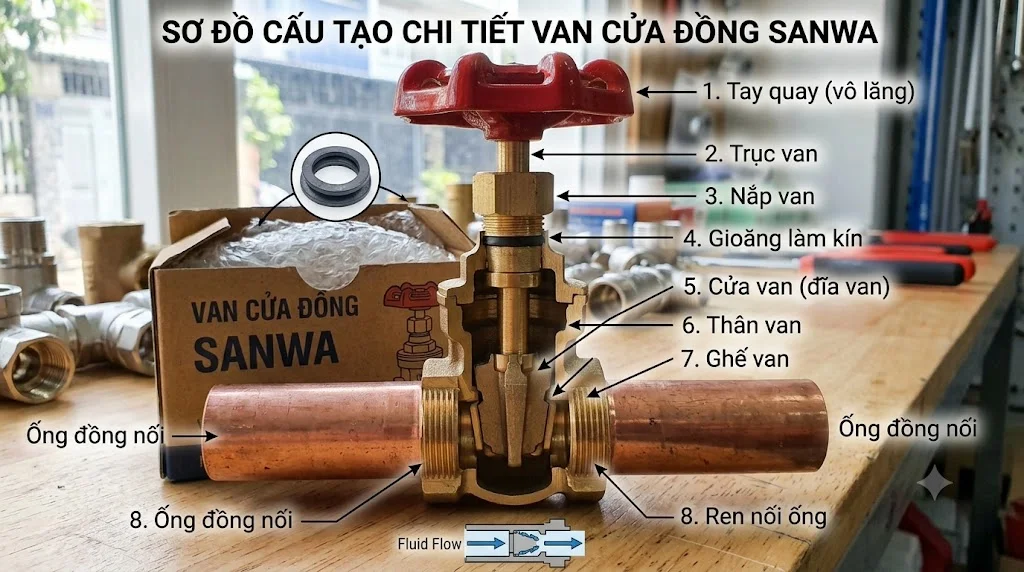

Cấu tạo Van cửa đồng  Sanwa

Thân van

Thân van là bộ phận bao bọc toàn bộ cơ cấu bên trong và chịu áp lực từ hệ thống đường ống. Đối với Van cửa đồng  Sanwa, thân van được chế tạo từ đồng hoặc hợp kim đồng tùy theo thiết kế của từng sản phẩm.

Vật liệu đồng có khả năng chống ăn mòn tương đối tốt trong môi trường nước, phù hợp với nhiều ứng dụng cấp nước dân dụng. Hai đầu thân van thường được thiết kế dạng ren đối với các model kích thước nhỏ.

Cánh van

Cánh van là bộ phận trực tiếp thực hiện chức năng đóng và mở dòng nước. Khi vận hành tay quay, cánh van di chuyển theo phương vuông góc với hướng dòng chảy.

Khi mở hoàn toàn, cánh được nâng lên khỏi tiết diện dòng nước. Khi đóng, cánh hạ xuống và tiếp xúc với bề mặt làm kín để ngăn dòng lưu chất.

Trục van

Trục van có nhiệm vụ truyền chuyển động từ tay quay đến cánh van. Khi người sử dụng xoay tay quay, trục tác động lên cơ cấu cánh để thực hiện quá trình đóng hoặc mở.

Trục được làm kín tại vị trí xuyên qua thân hoặc nắp van nhằm hạn chế hiện tượng rò rỉ nước ra bên ngoài.

Tay quay

Tay quay là bộ phận dùng để vận hành van bằng tay. Người sử dụng xoay tay quay theo chiều đóng hoặc mở để thay đổi vị trí của cánh van.

Khác với van bi, van cửa thường cần nhiều vòng quay để chuyển từ trạng thái đóng hoàn toàn sang mở hoàn toàn. Vì vậy, van cửa không phải lựa chọn tối ưu cho những ứng dụng yêu cầu đóng mở thật nhanh.

Bộ phận làm kín

Bộ phận làm kín gồm các chi tiết như gioăng, seat và packing quanh trục. Chúng có nhiệm vụ hạn chế rò rỉ tại vị trí cánh van và trục van.

Chất lượng của các bộ phận làm kín ảnh hưởng trực tiếp đến khả năng đóng kín và tuổi thọ của van. Khi van sử dụng lâu ngày, các chi tiết này cần được kiểm tra và thay thế nếu bị lão hóa hoặc hư hỏng.

Nguyên lý hoạt động của Van cửa đồng  Sanwa

Khi mở van

Khi xoay tay quay theo chiều mở, trục van tác động lên cánh và đưa cánh di chuyển lên trên. Cánh van dần rời khỏi vị trí chắn dòng cho đến khi van được mở hoàn toàn.

Ở trạng thái mở hoàn toàn, cánh van gần như không chắn tiết diện dòng chảy. Nhờ đó, tổn thất áp suất qua van thường thấp hơn so với nhiều loại van điều tiết khi cùng điều kiện dòng chảy.

Khi đóng van

Khi xoay tay quay theo chiều đóng, cánh van di chuyển xuống dưới và tiếp xúc với bề mặt làm kín. Khi cánh đạt vị trí đóng hoàn toàn, dòng nước được ngăn lại và tuyến ống được cô lập.

Van cửa nên được sử dụng chủ yếu ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Không nên duy trì van ở trạng thái mở một phần trong thời gian dài để điều chỉnh lưu lượng.

Van cửa đồng  Sanwa nối ren

Van cửa đồng  Sanwa nối ren là cấu hình phổ biến ở các kích thước nhỏ và trung bình. Kiểu kết nối này giúp việc lắp đặt tương đối đơn giản, phù hợp với hệ thống cấp nước dân dụng và các nhánh đường ống trong công trình.

Khi lắp đặt, cần kiểm tra chính xác kích thước và tiêu chuẩn ren giữa van và đường ống. Việc sử dụng ren không tương thích có thể gây khó khăn khi lắp đặt, làm hỏng ren hoặc phát sinh rò rỉ.

Đối với các đường ống cần thường xuyên tháo lắp thiết bị, cần bố trí van và các phụ kiện kết nối sao cho thuận tiện cho công tác bảo trì.

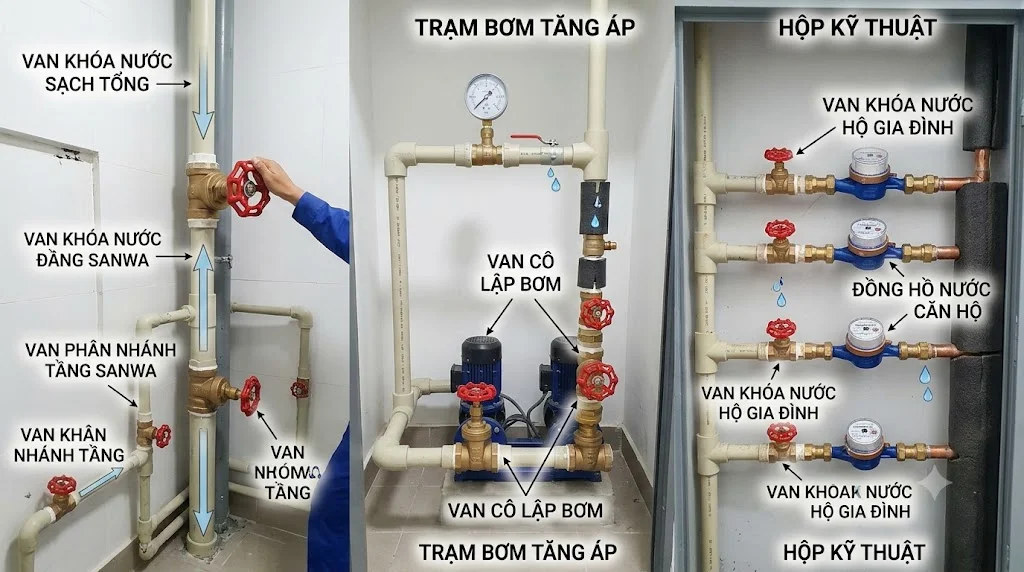

Các kích thước Van cửa đồng  Sanwa phổ biến

Van cửa đồng  Sanwa DN15

Van cửa đồng  Sanwa DN15 tương đương khoảng 1/2 inch, thường được sử dụng trên các đường ống cấp nước kích thước nhỏ. Van có thể được dùng để đóng ngắt các nhánh nước hoặc cô lập từng thiết bị trong hệ thống.

Khi lựa chọn cần kiểm tra kích thước ren, áp suất làm việc và điều kiện lưu chất của hệ thống. Không nên chỉ dựa vào DN để xác định van có phù hợp hay không.

Van cửa đồng  Sanwa DN20

DN20 tương đương khoảng 3/4 inch, là một kích thước khá phổ biến trong các hệ thống nước dân dụng. Van có thể được lắp trên các tuyến nhánh cấp nước cho thiết bị hoặc khu vực sử dụng nước.

Ngoài kích thước, cần kiểm tra đúng tiêu chuẩn ren và áp suất làm việc của model. Điều này giúp hạn chế tình trạng chọn đúng đường kính nhưng không tương thích với hệ thống.

Van cửa đồng  Sanwa DN25

DN25 tương đương khoảng 1 inch, phù hợp với nhiều tuyến đường ống cấp nước trong nhà ở và công trình. Đây là kích thước thường được sử dụng để đóng ngắt hoặc cô lập từng nhánh đường ống.

Khi lựa chọn van DN25 cần kiểm tra kích thước kết nối thực tế và áp suất làm việc. Nếu thay thế van cũ, nên đối chiếu kích thước lắp đặt để bảo đảm phù hợp.

Van cửa đồng  Sanwa DN32

DN32 tương đương khoảng 1 1/4 inch, thường được sử dụng khi yêu cầu lưu lượng cao hơn các kích thước DN15 đến DN25. Van phù hợp với những hệ thống cấp nước và đường ống kỹ thuật có kích thước tương ứng.

Cần kiểm tra model cụ thể để xác định vật liệu, áp suất và kiểu kết nối. Không nên chỉ dựa vào tên gọi DN32 để suy ra toàn bộ thông số kỹ thuật.

Van cửa đồng  Sanwa DN40

DN40 tương đương khoảng 1 1/2 inch, phù hợp với các tuyến ống cấp nước có kích thước trung bình. Van có thể được sử dụng để cô lập đường ống hoặc các khu vực trong hệ thống.

Khi lắp đặt cần bảo đảm có đủ không gian để thao tác tay quay và thực hiện bảo trì. Đồng thời cần kiểm tra áp suất làm việc của van so với áp suất thực tế của hệ thống.

Van cửa đồng  Sanwa DN50

DN50 tương đương khoảng 2 inch, thường được sử dụng trong các hệ thống cấp nước công trình và đường ống kỹ thuật. Đây là kích thước lớn hơn so với các dòng van dùng cho nhánh nước dân dụng nhỏ.

Khi lựa chọn van DN50 cần kiểm tra kỹ kích thước thực tế, kiểu kết nối và cấp áp suất. Đặc biệt với hệ thống có áp suất cao hoặc điều kiện làm việc đặc biệt, cần đối chiếu thông số của đúng model.

Van cửa đồng  Sanwa ty chìm

Van cửa đồng  Sanwa dạng ty chìm có trục van nằm bên trong cơ cấu và không nhô lên đáng kể khi mở. Thiết kế này giúp chiều cao tổng thể của van gần như không thay đổi trong quá trình vận hành.

Ưu điểm của ty chìm là tiết kiệm không gian phía trên van, phù hợp với những khu vực hạn chế chiều cao. Tuy nhiên, trạng thái đóng mở không dễ quan sát bằng mắt như van ty nổi.

Van cửa đồng  Sanwa ty nổi

Van ty nổi có trục di chuyển lên xuống bên ngoài khi đóng mở. Khi van được mở, trục nhô lên; khi đóng, trục hạ xuống theo hành trình của van.

Ưu điểm của thiết kế này là người vận hành có thể nhận biết trạng thái van thông qua vị trí của trục. Nhược điểm là cần có đủ khoảng không phía trên để trục di chuyển trong suốt quá trình mở van.

Van cửa đồng  Sanwa dùng cho nước nóng

Van cửa đồng  Sanwa có thể được sử dụng cho nước nóng nếu đúng model có giới hạn nhiệt độ và áp suất phù hợp. Vật liệu thân bằng đồng không phải là yếu tố duy nhất quyết định khả năng sử dụng trong môi trường nhiệt độ cao.

Cần kiểm tra thêm vật liệu gioăng, seat, packing và nhiệt độ làm việc tối đa của sản phẩm. Với hệ thống nước nóng có nhiệt độ cao, nên lựa chọn model được nhà sản xuất xác nhận rõ về điều kiện sử dụng.

Van cửa đồng Sanwa dùng cho PCCC

Van cửa đồng Sanwa thông thường không nên mặc định sử dụng cho hệ thống PCCC. Nếu dùng trong hệ thống chữa cháy, sản phẩm phải đáp ứng tiêu chuẩn, chứng nhận, áp suất và các yêu cầu kỹ thuật được quy định cho công trình.

Đối với những vị trí cần giám sát trạng thái van, cần lựa chọn loại van hoặc cấu hình có công tắc giám sát phù hợp. Việc này đặc biệt quan trọng đối với các van có nhiệm vụ duy trì trạng thái mở trên đường ống chữa cháy.

Ưu điểm của Van cửa đồng Sanwa

Van cửa đồng Sanwa có ưu điểm là cấu tạo tương đối đơn giản, dễ vận hành và phù hợp với nhiều hệ thống cấp nước. Vật liệu đồng có khả năng chống ăn mòn tương đối tốt trong môi trường nước và phù hợp với nhiều ứng dụng dân dụng.

Khi mở hoàn toàn, cánh van được đưa ra khỏi đường dòng chảy nên mức cản trở tương đối thấp. Van cũng phù hợp với việc cô lập đường ống khi cần sửa chữa, bảo trì hoặc thay thế thiết bị.

Kết nối ren ở các kích thước nhỏ giúp van tương đối thuận tiện trong quá trình lắp đặt. Tuy nhiên, khả năng chịu áp suất và nhiệt độ cần được xác định theo đúng model.

Nhược điểm của Van cửa đồng  Sanwa

Nhược điểm chính của van cửa là không phù hợp để điều tiết lưu lượng thường xuyên. Việc duy trì cánh van ở vị trí mở một phần trong thời gian dài có thể làm ảnh hưởng đến bề mặt làm kín và tuổi thọ van.

Van cũng cần nhiều vòng quay để đóng mở hoàn toàn, do đó tốc độ thao tác chậm hơn van bi. Nếu hệ thống yêu cầu đóng mở nhanh, nên cân nhắc loại van có cơ cấu phù hợp hơn.

Ngoài ra, với van ty chìm, người vận hành khó xác định trạng thái đóng mở chỉ bằng cách quan sát bên ngoài. Trong trường hợp cần giám sát chính xác, có thể phải sử dụng thiết bị chỉ báo hoặc công tắc giám sát nếu model cho phép.

Van cửa đồng  Sanwa khác van bi đồng Sanwa như thế nào?

Van cửa đồng  Sanwa sử dụng cánh van chuyển động lên xuống và thường cần nhiều vòng quay để đóng mở. Van bi đồng sử dụng một viên bi có lỗ xuyên tâm và thường chỉ cần xoay tay gạt khoảng 90°.

Van cửa phù hợp với chức năng cô lập đường ống và duy trì trạng thái mở hoàn toàn, trong khi van bi thuận tiện hơn khi cần đóng mở nhanh. Việc lựa chọn loại nào phụ thuộc vào yêu cầu vận hành và điều kiện thực tế của hệ thống.

Cách lựa chọn Van cửa đồng  Sanwa

Khi lựa chọn Van cửa đồng  Sanwa, trước tiên cần xác định kích thước DN, áp suất làm việc và loại lưu chất. Đây là những thông số cơ bản quyết định van có phù hợp với hệ thống hay không.

Tiếp theo cần kiểm tra kiểu kết nối, tiêu chuẩn ren, vật liệu làm kín và nhiệt độ làm việc. Nếu thay thế van đang sử dụng, nên đối chiếu cả kích thước lắp đặt để tránh tình trạng van mới không thể thay thế trực tiếp.

Đối với nước nóng, PCCC hoặc các hệ thống có điều kiện làm việc đặc biệt, cần kiểm tra thông số của đúng model sản phẩm. Không nên lựa chọn chỉ dựa trên thương hiệu, kích thước DN hoặc vật liệu thân van.

Giá Van cửa đồng  Sanwa

Giá Van cửa đồng  Sanwa phụ thuộc vào kích thước DN, model, vật liệu, áp suất làm việc, kiểu kết nối và số lượng đặt hàng. Các kích thước nhỏ như DN15, DN20 và DN25 thường có giá thấp hơn các kích thước DN32, DN40 hoặc DN50.

Ngoài kích thước, cấu hình sản phẩm cũng ảnh hưởng đến giá thành. Van có thiết kế hoặc yêu cầu kỹ thuật đặc biệt sẽ có mức giá khác với dòng van cửa đồng tiêu chuẩn.

Để nhận báo giá chính xác, nên cung cấp DN, model nếu có, kiểu kết nối, áp suất, số lượng và mục đích sử dụng. Với những dự án số lượng lớn, nên yêu cầu báo giá theo số lượng thực tế để có mức giá phù hợp.

FAQ về Van cửa đồng Sanwa

Van cửa đồng Sanwa là gì?

Van cửa đồng Sanwa là loại van cửa sử dụng đồng hoặc hợp kim đồng làm vật liệu chính, được thiết kế để đóng, mở và cô lập dòng nước trên đường ống. Van hoạt động bằng cách xoay tay quay để nâng hoặc hạ cánh van theo phương vuông góc với dòng chảy. Sản phẩm thường được sử dụng trong hệ thống cấp nước dân dụng, công trình và các đường ống kỹ thuật phù hợp với thông số của van.

Van cửa đồng Sanwa DN25 là bao nhiêu inch?

Van cửa đồng  Sanwa DN25 tương đương khoảng 1 inch, là kích thước khá phổ biến trong hệ thống cấp nước dân dụng và công trình. Van có thể được sử dụng để đóng ngắt hoặc cô lập các nhánh đường ống có kích thước tương ứng. Khi lựa chọn, ngoài DN25 cần kiểm tra thêm tiêu chuẩn ren, áp suất làm việc và kích thước thực tế của đúng model.

Van cửa đồng Sanwa DN50 là bao nhiêu inch?

Van cửa đồng  Sanwa DN50 tương đương khoảng 2 inch, phù hợp với các tuyến đường ống có lưu lượng lớn hơn nhóm DN15, DN20 và DN25. Kích thước này thường được sử dụng trong hệ thống cấp nước công trình và các đường ống kỹ thuật. Trước khi lắp đặt cần kiểm tra kiểu kết nối, áp suất và kích thước lắp đặt để bảo đảm van tương thích với hệ thống.

Van cửa đồng Sanwa có dùng cho nước nóng không?

Van cửa đồng  Sanwa có thể sử dụng cho nước nóng nếu đúng model được thiết kế cho nhiệt độ làm việc tương ứng. Ngoài vật liệu thân van, cần kiểm tra khả năng chịu nhiệt của gioăng, seat, packing và các bộ phận làm kín. Với hệ thống nước nóng có nhiệt độ cao, nên đối chiếu thông số kỹ thuật của nhà sản xuất trước khi đưa van vào sử dụng.

Van cửa đồng Sanwa có dùng cho PCCC không?

Van cửa đồng Sanwa chỉ nên sử dụng cho PCCC khi đúng model đáp ứng tiêu chuẩn, chứng nhận và yêu cầu kỹ thuật của hệ thống chữa cháy. Van cửa đồng dùng cho cấp nước dân dụng không mặc nhiên có thể thay thế van chuyên dụng cho PCCC. Nếu van cần được giám sát trạng thái, cần lựa chọn thêm cấu hình hoặc thiết bị công tắc giám sát phù hợp với hệ thống.

Van cửa đồng Sanwa có điều tiết lưu lượng được không?

Van cửa đồng  Sanwa chủ yếu được thiết kế để đóng hoặc mở hoàn toàn, không thích hợp cho việc điều tiết lưu lượng liên tục. Khi cánh van mở một phần, dòng nước có thể tác động trực tiếp lên cánh và bề mặt làm kín, gây ảnh hưởng đến độ bền của van. Nếu hệ thống yêu cầu điều chỉnh lưu lượng thường xuyên, nên lựa chọn loại van được thiết kế chuyên dụng cho chức năng điều tiết.

Van cửa đồng  Sanwa có loại ty chìm không?

Tùy từng model, Van cửa đồng  Sanwa có thể có cấu hình ty chìm hoặc cấu hình khác theo thiết kế sản phẩm. Van ty chìm có ưu điểm là trục không nhô lên khi mở, nhờ đó tiết kiệm không gian phía trên và phù hợp với vị trí có chiều cao hạn chế. Tuy nhiên, trạng thái đóng mở khó quan sát trực tiếp hơn so với van ty nổi nên cần cân nhắc yêu cầu vận hành.

Van cửa đồng  Sanwa khác van bi đồng Sanwa như thế nào?

Van cửa đồng  Sanwa sử dụng cánh van chuyển động lên xuống và thường cần nhiều vòng quay để đóng mở hoàn toàn. Van bi đồng Sanwa sử dụng viên bi và thường chỉ cần xoay khoảng 90° nên có tốc độ thao tác nhanh hơn. Van cửa thích hợp để cô lập đường ống và duy trì trạng thái mở hoàn toàn, còn van bi phù hợp khi cần đóng mở nhanh các nhánh hoặc thiết bị.

Van cửa đồng Sanwa có bền không?

Độ bền của van phụ thuộc vào vật liệu, chất lượng chế tạo, áp suất, nhiệt độ, loại lưu chất và điều kiện vận hành thực tế. Trong môi trường nước phù hợp, đồng có khả năng chống ăn mòn tương đối tốt và có thể đáp ứng nhu cầu sử dụng lâu dài. Để tăng tuổi thọ, cần lắp đặt đúng kỹ thuật và không vận hành van vượt quá giới hạn áp suất, nhiệt độ hoặc điều kiện làm việc được quy định.

Giá Van cửa đồng  Sanwa bao nhiêu?

Giá Van cửa đồng  Sanwa phụ thuộc vào kích thước DN, model, cấp áp suất, kiểu kết nối và số lượng mua. Các kích thước nhỏ như DN15, DN20 và DN25 thường có giá thấp hơn các loại DN40 hoặc DN50, nhưng giá thực tế còn phụ thuộc vào từng cấu hình sản phẩm. Để nhận báo giá chính xác, nên cung cấp đầy đủ DN, model, kiểu kết nối, số lượng và mục đích sử dụng.

Kết luận

Van cửa đồng  Sanwa là dòng van đóng ngắt đường ống phù hợp với nhiều hệ thống cấp nước dân dụng, công trình và đường ống kỹ thuật. Với cấu tạo sử dụng cánh van nâng hạ, sản phẩm phù hợp nhất với chức năng đóng, mở và cô lập dòng nước, đặc biệt khi van được vận hành ở trạng thái mở hoặc đóng hoàn toàn.

Các kích thước phổ biến gồm DN15, DN20, DN25, DN32, DN40 và DN50, tùy theo từng model sản phẩm. Khi lựa chọn cần quan tâm đến DN, áp suất, kiểu kết nối, nhiệt độ, loại lưu chất và vật liệu làm kín, đồng thời kiểm tra đúng thông số kỹ thuật nếu sử dụng cho nước nóng hoặc PCCC Van cửa đồng Sanwa.
