Van ngăn triều là gì? Cấu tạo, nguyên lý, ứng dụng và cách lựa chọn

Van ngăn triều là thiết bị được sử dụng để kiểm soát dòng nước tại các hệ thống thoát nước, cống, kênh mương, cửa xả và công trình thủy lợi, với chức năng chính là ngăn nước chảy ngược khi mực nước bên ngoài dâng cao. Van đặc biệt hữu ích tại các khu vực ven sông, ven biển, cửa sông hoặc những nơi thường xuyên chịu ảnh hưởng của thủy triều và triều cường.

Tùy vào thiết kế, van có thể hoạt động tự động dựa trên sự chênh lệch mực nước hoặc áp suất giữa hai phía. Khi nước bên trong cần thoát ra ngoài, van mở để tạo dòng chảy; khi nước bên ngoài dâng cao và có xu hướng chảy ngược, cửa van đóng lại để hạn chế nước xâm nhập. Nhờ cơ chế này, Van ngăn  triều thường được kết hợp với cống thoát nước, trạm bơm và các công trình kiểm soát ngập.

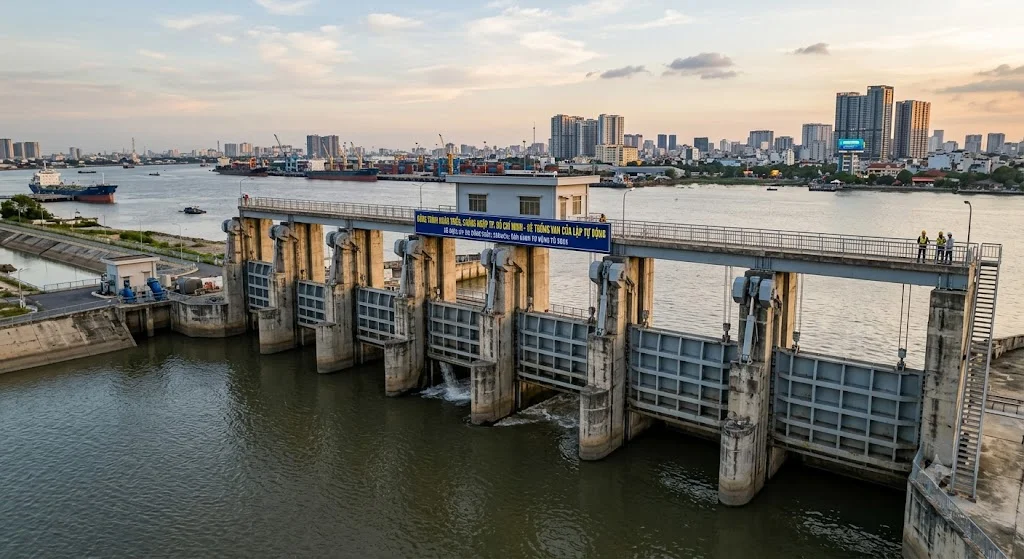

Van ngăn  triều dùng để làm gì?

Van ngăn  triều được sử dụng để kiểm soát hướng dòng chảy và ngăn hiện tượng nước từ bên ngoài chảy ngược vào hệ thống. Trong điều kiện bình thường, nước mưa, nước thoát hoặc nước trong hệ thống thủy lợi có thể đi qua van để xả ra sông, kênh hoặc vùng tiếp nhận.

Khi thủy triều dâng, mực nước phía ngoài có thể cao hơn mực nước phía trong. Nếu không có thiết bị ngăn dòng chảy ngược, nước có thể theo đường cống hoặc đường ống chảy ngược vào khu vực cần bảo vệ, gây ngập hoặc làm tăng áp lực cho hệ thống thoát nước. Lúc này, van đóng lại dưới tác động của dòng nước và tạo thành hàng rào ngăn nước.

Van thường được sử dụng tại cửa xả chống ngập, hệ thống thoát nước đô thị, khu dân cư ven sông, khu công nghiệp, trạm bơm, kênh tiêu và các công trình thủy lợi. Với những dự án lớn, van thường không hoạt động độc lập mà được kết hợp với các giải pháp kiểm soát mực nước khác.

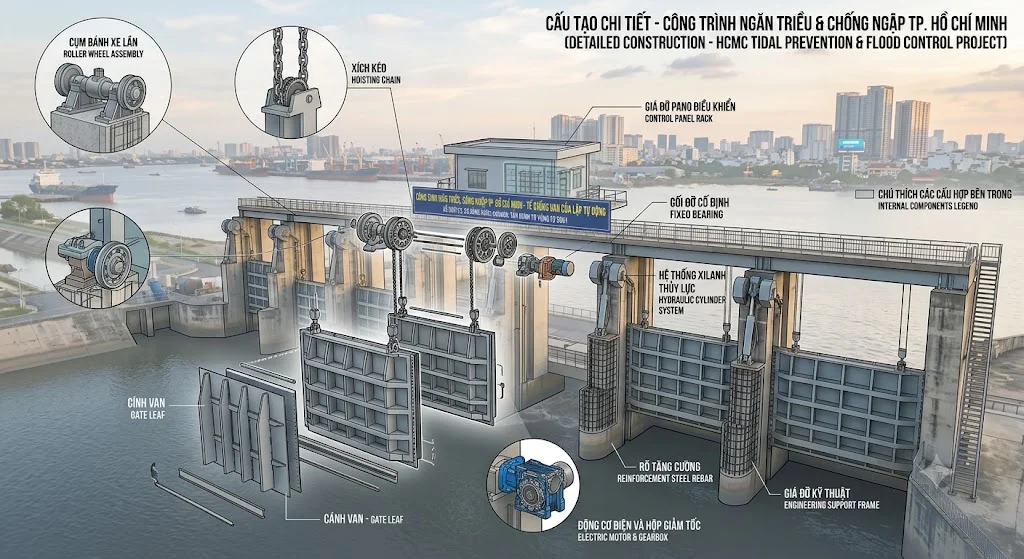

Cấu tạo Van ngăn  triều

Thân van

Thân van là bộ phận bao quanh cửa van và tạo thành đường dẫn cho dòng nước đi qua. Tùy kích thước và điều kiện công trình, thân có thể được chế tạo bằng gang, gang cầu, thép, inox hoặc vật liệu chuyên dụng.

Đối với các công trình thường xuyên tiếp xúc với nước, thân van cần có khả năng chống ăn mòn tốt. Đặc biệt tại khu vực ven biển hoặc cửa sông, nước có thể chứa muối và các chất gây ăn mòn, do đó việc lựa chọn vật liệu và lớp phủ bảo vệ có ảnh hưởng trực tiếp đến tuổi thọ của thiết bị.

Thân van cũng phải có đủ độ cứng và khả năng chịu áp lực khi mực nước bên ngoài dâng cao. Vì vậy, không nên chỉ lựa chọn van dựa trên kích thước cửa xả mà cần xem xét cả áp lực nước và điều kiện lắp đặt.

Cửa van

Cửa van là bộ phận trực tiếp đóng mở dòng chảy. Khi nước từ phía trong chảy ra, áp lực của dòng nước tác động lên cửa và làm cửa mở. Khi dòng nước đổi chiều, áp lực từ phía ngoài đẩy cửa về vị trí đóng.

Tùy loại van, cửa có thể được thiết kế dạng cửa lật, cửa bản lề, cửa một chiều hoặc cửa nắp. Mỗi cấu hình có khả năng đáp ứng khác nhau về lưu lượng, áp lực và điều kiện lắp đặt.

Bề mặt cửa tiếp xúc với Seat cần được gia công phù hợp để bảo đảm khả năng làm kín. Với các công trình có nhiều bùn, cát và rác, thiết kế cửa cũng cần tính đến khả năng vệ sinh và bảo trì.

Bản lề và trục cửa

Đối với van dạng cửa lật, bản lề cho phép cửa quay quanh một trục cố định. Khi nước chảy đúng chiều, cửa có thể mở với lực tương đối nhỏ; khi nước đổi chiều, cửa quay về vị trí đóng.

Bản lề và trục thường xuyên tiếp xúc với môi trường nước nên cần có khả năng chống ăn mòn và chịu được số chu kỳ đóng mở theo yêu cầu thiết kế. Nếu bản lề bị kẹt do bùn, rác hoặc ăn mòn, cửa van có thể không mở hoặc đóng đúng cách.

Gioăng làm kín

Gioăng làm kín được bố trí giữa cửa và thân van nhằm hạn chế nước rò rỉ khi cửa đóng. Với nhiều ứng dụng nước, EPDM là vật liệu làm kín phổ biến, nhưng vật liệu thực tế cần được xác định dựa trên loại lưu chất và điều kiện môi trường.

Đối với công trình chống triều, khả năng làm kín rất quan trọng vì chỉ một khe hở nhỏ cũng có thể khiến nước bên ngoài tiếp tục xâm nhập vào hệ thống trong thời gian mực nước dâng cao.

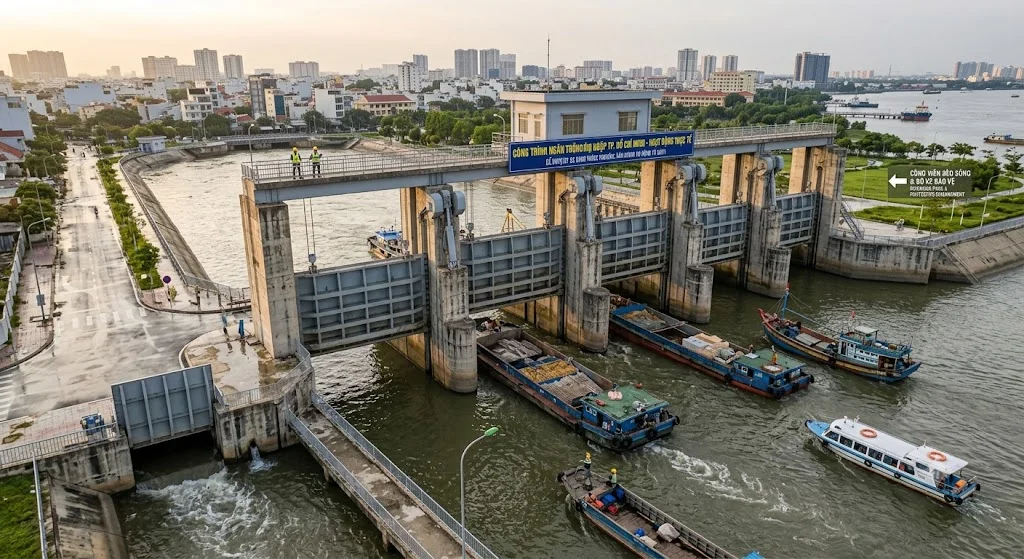

Nguyên lý hoạt động của Van ngăn  triều

Nguyên lý hoạt động của Van ngăn  triều dựa chủ yếu vào sự chênh lệch áp lực nước và hướng dòng chảy.

Khi mực nước bên trong hệ thống cao hơn bên ngoài, nước tạo áp lực lên cửa van theo hướng thoát. Cửa van mở và cho phép nước chảy ra ngoài. Trong điều kiện này, van không cần người vận hành liên tục và nhiều thiết kế có thể hoạt động hoàn toàn tự động.

Khi thủy triều lên hoặc mực nước phía ngoài tăng cao hơn phía trong, nước bắt đầu có xu hướng chảy ngược. Áp lực từ phía ngoài tác động lên cửa van và đưa cửa về vị trí đóng. Khi đó, dòng nước từ bên ngoài bị ngăn lại, hạn chế khả năng xâm nhập vào hệ thống.

Khi mực nước bên ngoài giảm xuống và điều kiện dòng chảy trở lại bình thường, cửa van có thể tự mở để tiếp tục thoát nước. Chính khả năng đóng mở theo hướng dòng chảy này khiến van rất phù hợp với các cửa xả không muốn sử dụng cơ cấu điều khiển phức tạp.

Van ngăn  triều khác van một chiều như thế nào?

Van ngăn  triều và van một chiều đều có chức năng hạn chế dòng chảy ngược, nhưng phạm vi ứng dụng và thiết kế có thể khác nhau.

Van một chiều thường được sử dụng trong các đường ống để bảo đảm lưu chất chảy theo một hướng nhất định. Một số loại phổ biến gồm van một chiều lá lật, van một chiều lò xo và van một chiều cánh bướm.

Trong khi đó, Van ngăn  triều thường được thiết kế cho hệ thống thoát nước, cửa xả, cống và công trình thủy lợi, nơi lưu lượng nước có thể rất lớn và điều kiện làm việc phức tạp hơn. Van có thể có kích thước lớn, cửa dạng bản lề hoặc cửa lật và phải chịu tác động của mực nước, bùn, cát, rác cũng như môi trường ngoài trời.

Do đó, không nên mặc định một van một chiều đường ống thông thường có thể thay thế trực tiếp cho Van ngăn  triều trong công trình chống ngập.

Các loại Van ngăn  triều phổ biến

Van ngăn  triều cửa lật

Van ngăn  triều cửa lật là một trong những thiết kế phổ biến cho hệ thống thoát nước và cửa xả. Cửa van được gắn trên bản lề và có khả năng tự động đóng mở theo hướng dòng nước.

Khi nước từ phía trong chảy ra, áp lực nước đẩy cửa mở. Khi mực nước bên ngoài dâng cao và tạo dòng chảy ngược, cửa bị nước ép vào vị trí đóng. Thiết kế này có ưu điểm là kết cấu tương đối đơn giản, không cần nguồn điện trong quá trình đóng mở tự nhiên và có thể được chế tạo với kích thước lớn.

Van ngăn  triều gang

Van ngăn  triều gang được sử dụng trong nhiều hệ thống nước nhờ khả năng đúc tạo hình tốt, độ cứng cao và chi phí tương đối hợp lý. Van gang có thể phù hợp với các công trình nước thông thường nếu được thiết kế đúng cấp áp suất và điều kiện làm việc.

Tuy nhiên, nếu van được lắp tại khu vực nước mặn hoặc nước lợ, cần đặc biệt chú ý đến khả năng chống ăn mòn. Lớp phủ epoxy, chất lượng bề mặt và vật liệu của bản lề, gioăng là những yếu tố cần được kiểm tra khi lựa chọn.

Van ngăn  triều inox

Van ngăn  triều inox được lựa chọn khi công trình yêu cầu khả năng chống ăn mòn cao. Đây là phương án đáng cân nhắc tại khu vực ven biển, cửa sông hoặc những vị trí van thường xuyên tiếp xúc với môi trường có tính ăn mòn.

Tuy nhiên, inox có nhiều cấp vật liệu với khả năng chống ăn mòn khác nhau. Vì vậy, không nên chỉ ghi chung là inox mà cần xác định cụ thể mác vật liệu theo yêu cầu công trình.

Van ngăn triều cho cống thoát nước

Van ngăn triều cho cống thoát nước thường có kích thước lớn và được thiết kế để kiểm soát dòng nước tại cửa xả. Van cho phép nước mưa hoặc nước tiêu thoát từ khu vực bên trong ra ngoài, đồng thời hạn chế nước từ sông, kênh hoặc biển chảy ngược vào.

Đối với loại van này, cần tính toán lưu lượng thoát, mực nước thiết kế, áp lực nước và khả năng tích tụ rác. Việc lựa chọn kích thước van chỉ dựa trên kích thước cống mà bỏ qua lưu lượng và điều kiện thủy lực có thể khiến hệ thống hoạt động không hiệu quả.

Ưu điểm của Van ngăn  triều

Một trong những ưu điểm lớn nhất của Van ngăn  triều là khả năng tự động hạn chế dòng chảy ngược mà không nhất thiết phải có người vận hành liên tục. Khi điều kiện mực nước thay đổi, cửa van có thể phản ứng theo hướng dòng chảy.

Thiết bị cũng có thể hoạt động mà không cần nguồn điện đối với các thiết kế tự động cơ học. Điều này giúp giảm sự phụ thuộc vào hệ thống điều khiển và đặc biệt hữu ích trong những tình huống mất điện hoặc khi công trình nằm ở vị trí khó tiếp cận.

Van còn có thể kết hợp với trạm bơm để tăng hiệu quả chống ngập. Khi nước bên ngoài cao khiến van phải đóng nhưng nước bên trong vẫn tiếp tục tăng, trạm bơm có thể đưa nước ra ngoài theo phương án thiết kế.

Hạn chế của Van ngăn  triều

Mặc dù có kết cấu tương đối đơn giản, Van ngăn  triều vẫn cần được kiểm tra và bảo trì định kỳ. Rác, bùn, cát, cành cây hoặc các vật thể trôi theo dòng nước có thể mắc giữa cửa và Seat, khiến van không thể đóng kín.

Bản lề và các bộ phận chuyển động cũng có thể bị ăn mòn hoặc kẹt sau thời gian dài sử dụng. Điều này đặc biệt đáng lưu ý tại khu vực nước mặn hoặc nước lợ.

Một hạn chế khác là van chỉ có thể ngăn nước chảy ngược, không tự giải quyết toàn bộ vấn đề ngập nội vùng. Khi van đóng do nước bên ngoài dâng cao, nước mưa hoặc nước thải bên trong vẫn cần một phương án tiêu thoát khác, chẳng hạn trạm bơm hoặc hồ điều hòa.

Ứng dụng của Van ngăn  triều

Van ngăn  triều được sử dụng rộng rãi tại những nơi có nguy cơ nước chảy ngược từ khu vực có mực nước cao vào hệ thống thoát nước.

Một số ứng dụng tiêu biểu gồm:

• Hệ thống thoát nước đô thị.

• Cống chống ngập.

• Cửa xả ra sông và kênh.

• Khu vực ven biển.

• Khu dân cư ven sông.

• Khu công nghiệp.

• Trạm bơm chống ngập.

• Hệ thống thủy lợi.

• Kênh tiêu và công trình thoát nước.

• Hệ thống thoát nước mưa.

Trong các dự án quy mô lớn, van có thể được kết hợp với cống ngăn triều, trạm bơm, cảm biến mực nước và hệ thống điều khiển tự động để tạo thành một hệ thống kiểm soát ngập hoàn chỉnh.

Cách lựa chọn Van ngăn  triều

Xác định kích thước van

Kích thước van phải phù hợp với đường ống hoặc cửa xả. Với đường ống có thể xác định theo DN, trong khi với cống lớn cần căn cứ vào kích thước thực tế và lưu lượng thiết kế.

Không nên lựa chọn van chỉ dựa vào đường kính mà cần kiểm tra tiết diện thông thủy và khả năng đáp ứng lưu lượng yêu cầu.

Xác định lưu lượng thoát nước

Lưu lượng là yếu tố quan trọng để lựa chọn van. Van phải cho phép nước thoát với năng lực phù hợp trong điều kiện bình thường nhưng vẫn chịu được áp lực khi nước bên ngoài dâng cao.

Đặc biệt đối với công trình chống ngập, cần xác định lưu lượng theo điều kiện thiết kế thay vì chỉ chọn van theo kích thước cống hiện hữu.

Kiểm tra môi trường làm việc

Cần xác định van sử dụng cho nước ngọt, nước mưa, nước thải, nước lợ hay nước biển. Nếu môi trường có tính ăn mòn cao, vật liệu thân, cửa, bản lề và gioăng phải được lựa chọn phù hợp.

Tính toán chênh lệch mực nước

Chênh lệch mực nước giữa hai phía van quyết định áp lực tác động lên cửa. Đây là thông số quan trọng để xác định độ bền kết cấu và khả năng làm kín của van.

Với công trình lớn, việc tính toán nên được thực hiện dựa trên điều kiện thủy lực thực tế thay vì chỉ sử dụng thông số danh nghĩa của van.

Xem xét điều kiện bảo trì

Van cần được bố trí ở vị trí thuận tiện cho việc kiểm tra và vệ sinh. Đối với hệ thống có nhiều bùn hoặc rác, nên lựa chọn loại van có cấu tạo dễ tiếp cận để xử lý khi cửa bị kẹt.

FAQ – Câu hỏi thường gặp về Van ngăn triều

Van ngăn triều là gì?

Van ngăn triều là thiết bị dùng để ngăn nước từ sông, biển, kênh hoặc khu vực có mực nước cao chảy ngược vào hệ thống thoát nước. Trong điều kiện bình thường, nước từ phía trong có thể chảy ra ngoài và làm cửa van mở. Khi thủy triều dâng hoặc mực nước bên ngoài cao hơn phía trong, dòng nước có xu hướng đảo chiều và tác động lên cửa van, khiến cửa đóng lại để hạn chế nước xâm nhập. Nhiều loại van hoạt động hoàn toàn tự động dựa trên chênh lệch áp lực mà không cần nguồn điện. Đây là thiết bị thường được sử dụng tại cửa xả, cống thoát nước và các công trình chống ngập ở khu vực ven sông, ven biển.

Van ngăn triều có tự động đóng mở không?

Nhiều loại Van ngăn triều có khả năng tự động đóng mở theo hướng dòng chảy và chênh lệch mực nước. Khi nước phía trong có xu hướng thoát ra ngoài, áp lực dòng nước tác động lên cửa và làm cửa mở. Khi nước bên ngoài dâng cao và tạo áp lực ngược, cửa van được đẩy về vị trí đóng để ngăn nước xâm nhập. Cơ chế này cho phép van hoạt động mà không cần người vận hành liên tục. Tuy nhiên, đối với các công trình lớn, van cũng có thể được thiết kế kết hợp với cơ cấu thủy lực, điện hoặc hệ thống điều khiển để chủ động kiểm soát trạng thái van trong những điều kiện đặc biệt.

Van ngăn triều có chống ngập được không?

Van ngăn triều có khả năng hạn chế một nguyên nhân quan trọng gây ngập là nước từ bên ngoài chảy ngược vào hệ thống thoát nước, nhưng không thể tự mình giải quyết toàn bộ tình trạng ngập. Khi thủy triều dâng, van đóng để bảo vệ khu vực phía trong. Tuy nhiên, trong thời gian van đóng, nước mưa hoặc nước thải bên trong vẫn cần được tiêu thoát. Nếu lượng nước nội vùng lớn, công trình có thể cần kết hợp thêm trạm bơm, hồ điều hòa hoặc các tuyến thoát nước khác. Vì vậy, trong các dự án chống ngập quy mô lớn, Van ngăn  triều nên được xem là một thành phần của hệ thống kiểm soát nước tổng thể thay vì giải pháp độc lập.

Van ngăn triều khác van một chiều như thế nào?

Van ngăn  triều và van một chiều đều có khả năng ngăn dòng chảy ngược nhưng thường được sử dụng trong những điều kiện khác nhau. Van một chiều thông thường được lắp trên đường ống để kiểm soát hướng dòng chảy của chất lỏng, trong khi Van ngăn  triều thường được thiết kế cho cửa xả, cống, kênh và hệ thống thoát nước có lưu lượng lớn. Van ngăn  triều có thể sử dụng cửa lật hoặc cửa bản lề có kích thước lớn và phải chịu tác động của bùn, rác, mực nước và môi trường ngoài trời. Vì vậy, việc lựa chọn cần dựa trên lưu lượng, áp lực và điều kiện công trình thay vì coi hai loại van là hoàn toàn tương đương.

Van ngăn triều có cần bảo trì không?

Van ngăn  triều cần được kiểm tra và bảo trì định kỳ để bảo đảm cửa van có thể đóng kín khi xuất hiện dòng nước ngược. Trong quá trình vận hành, bùn, cát, rác, cành cây hoặc các vật thể khác có thể mắc tại khu vực cửa van và làm giảm khả năng đóng kín. Bản lề, trục và các bộ phận chuyển động cũng có thể bị ăn mòn hoặc kẹt, đặc biệt tại khu vực ven biển. Công tác bảo trì nên bao gồm vệ sinh cửa van, kiểm tra gioăng, bản lề, bề mặt làm kín và lớp phủ chống ăn mòn. Với công trình chống ngập quan trọng, nên tăng cường kiểm tra trước mùa mưa hoặc giai đoạn thường xuyên xảy ra triều cường.

Kết luận

Van ngăn triều là thiết bị quan trọng trong hệ thống kiểm soát dòng nước, đặc biệt tại các khu vực thường xuyên chịu ảnh hưởng của triều cường, nước sông dâng hoặc nguy cơ nước chảy ngược. Thiết bị cho phép nước phía trong thoát ra ngoài trong điều kiện bình thường nhưng tự động hạn chế nước từ bên ngoài xâm nhập khi hướng dòng chảy thay đổi.

Khi lựa chọn van cần xem xét đồng thời kích thước, lưu lượng, chênh lệch mực nước, vật liệu, môi trường làm việc, khả năng làm kín và điều kiện bảo trì. Đối với công trình chống ngập lớn, van nên được thiết kế đồng bộ với cống, trạm bơm và hệ thống kiểm soát mực nước để bảo đảm hiệu quả vận hành lâu dài Van ngăn triều.
