Van ty chìm là gì? Cấu tạo, nguyên lý, ưu điểm và ứng dụng

Van ty chìm là loại van có trục van được bố trí chìm bên trong thân hoặc khoang vận hành, không nhô lên xuống bên ngoài khi van đóng mở. Khái niệm này thường được sử dụng để chỉ các loại van cổng ty chìm, đặc biệt phổ biến trong hệ thống cấp nước, PCCC, xử lý nước và các tuyến đường ống ngầm.

Điểm đặc trưng của Van ty  chìm là khi người vận hành xoay tay quay, trục van thực hiện chuyển động quay để nâng hoặc hạ cửa van nhưng chiều cao tổng thể của van gần như không thay đổi. Nhờ thiết kế gọn, loại van này phù hợp với những vị trí bị giới hạn không gian phía trên như hố van, đường ống ngầm hoặc khu vực kỹ thuật có chiều cao thấp.

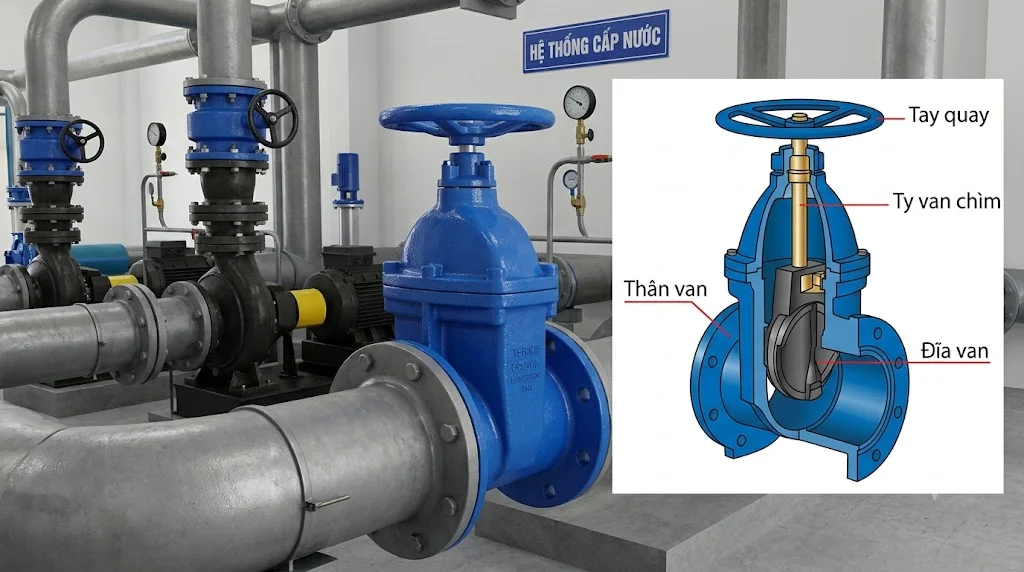

Van ty  chìm dùng để làm gì?

Van ty  chìm chủ yếu được sử dụng để đóng, mở và cô lập dòng chảy trong đường ống. Khi van mở hoàn toàn, cửa van được nâng lên khỏi đường dòng chảy, giúp nước đi qua với tiết diện lớn và hạn chế tổn thất áp suất.

Trong hệ thống cấp nước, van thường được bố trí trên các tuyến ống chính, nhánh phân phối hoặc tại các vị trí cần cô lập từng khu vực khi bảo trì. Khi cần sửa chữa một đoạn đường ống, người vận hành có thể đóng van để ngăn dòng nước đi vào khu vực đó.

Đối với hệ thống PCCC, Van ty  chìm cũng có thể được sử dụng nếu model đáp ứng yêu cầu kỹ thuật và tiêu chuẩn của công trình. Nếu dự án yêu cầu giám sát trạng thái đóng mở, cần kiểm tra khả năng tích hợp thiết bị giám sát phù hợp.

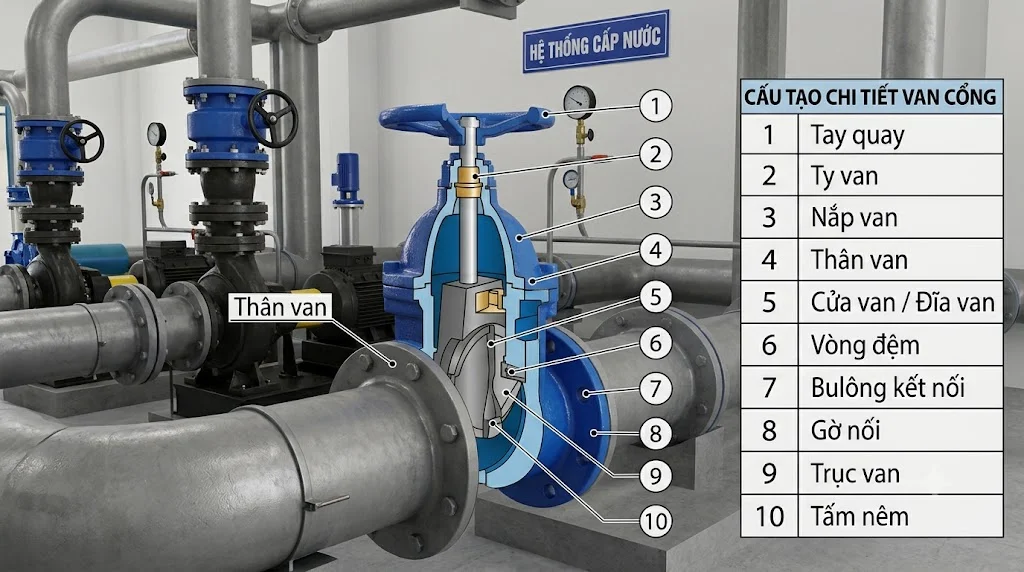

Cấu tạo Van ty  chìm

Thân van

Thân van là bộ phận chính bao quanh cửa van và các cơ cấu làm kín. Với các ứng dụng cấp nước, thân thường được chế tạo từ gang hoặc gang cầu nhằm bảo đảm độ bền và khả năng chịu áp lực.

Bề mặt thân thường được phủ epoxy hoặc lớp bảo vệ phù hợp để hạn chế ăn mòn. Đối với van lắp đặt dưới đất hoặc trong hố van, khả năng chống ăn mòn đặc biệt quan trọng vì thiết bị thường xuyên tiếp xúc với độ ẩm.

Cửa van

Cửa van là bộ phận trực tiếp đóng hoặc mở đường nước. Khi van đóng, cửa van hạ xuống và ép vào bề mặt làm kín; khi van mở, cửa được nâng lên khỏi dòng chảy.

Nhiều dòng Van ty  chìm dùng cửa dạng nêm bọc cao su EPDM. Cấu tạo này giúp tăng khả năng làm kín và hạn chế rò rỉ khi van đóng hoàn toàn.

Trục van

Trục van là bộ phận truyền chuyển động từ tay quay hoặc hộp số xuống cửa van. Đây là bộ phận tạo nên đặc điểm ty chìm, bởi trục không di chuyển lên xuống bên ngoài như van cổng ty nổi.

Khi vận hành, trục chủ yếu thực hiện chuyển động quay. Chuyển động này được truyền đến cửa van thông qua cơ cấu ren hoặc cơ cấu truyền động tương ứng để cửa di chuyển lên xuống bên trong thân.

Tay quay

Tay quay giúp người vận hành đóng mở van thủ công. Khi xoay tay quay theo chiều mở, cửa van được nâng lên; khi xoay theo chiều đóng, cửa van hạ xuống.

Với van kích thước nhỏ và trung bình, tay quay có thể được sử dụng trực tiếp. Đối với van kích thước lớn hoặc có mô-men vận hành cao, nhà sản xuất có thể trang bị hộp số để giảm lực cần thiết.

Seat và gioăng làm kín

Seat là bề mặt mà cửa van tiếp xúc khi đóng, có vai trò quyết định đến khả năng ngăn dòng nước. Gioăng tại các vị trí liên kết và quanh trục giúp hạn chế nước rò rỉ ra ngoài.

Đối với hệ thống nước, EPDM thường được sử dụng vì phù hợp với nhiều điều kiện làm việc. Tuy nhiên, vật liệu làm kín cần được lựa chọn dựa trên lưu chất, nhiệt độ và áp suất thực tế.

Nguyên lý hoạt động của Van ty  chìm

Nguyên lý hoạt động của Van ty  chìm tương tự van cổng thông thường nhưng khác biệt ở cơ cấu trục.

Khi cần mở van, người vận hành xoay tay quay. Chuyển động quay được truyền đến trục và cơ cấu ren làm cửa van nâng dần lên bên trong thân. Khi cửa được nâng hoàn toàn, dòng nước có thể đi qua gần như toàn bộ tiết diện của van.

Khi cần đóng, tay quay được xoay theo chiều ngược lại. Trục truyền chuyển động xuống cửa van, làm cửa hạ xuống và tiếp xúc với Seat. Khi cửa đạt vị trí cuối hành trình, dòng nước bị chặn lại.

Trong suốt quá trình đóng mở, trục không nhô cao lên theo cửa van, nhờ đó chiều cao của thiết bị gần như không thay đổi.

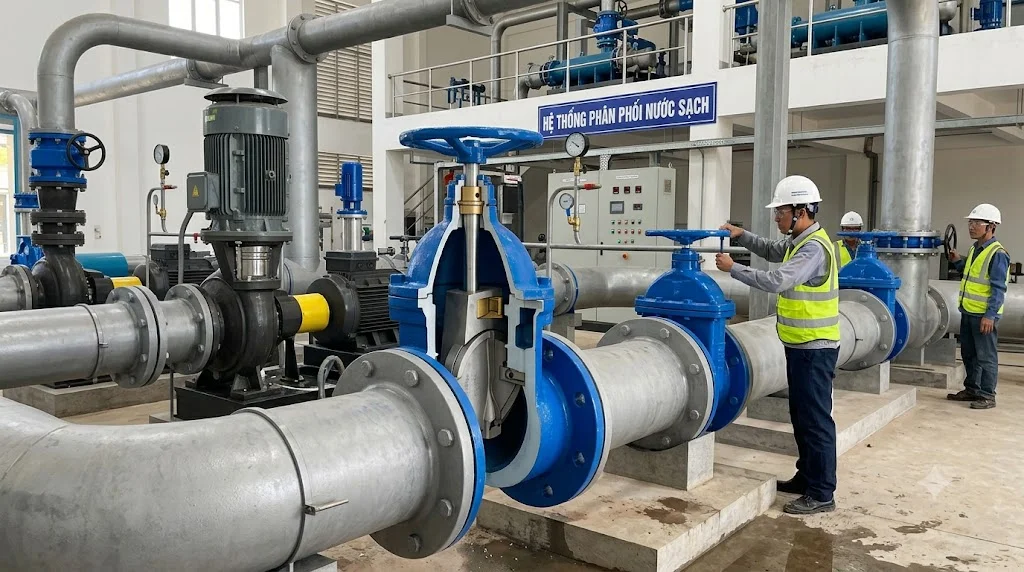

Van ty  chìm khác van ty nổi như thế nào?

Van ty  chìm và van ty nổi đều có thể được sử dụng làm van cổng nhưng có sự khác biệt rõ ràng về cơ cấu trục.

Nếu công trình có không gian phía trên hạn chế, Van ty  chìm thường là lựa chọn thuận tiện hơn. Ngược lại, nếu cần quan sát trực tiếp vị trí của trục để nhận biết trạng thái van, van ty nổi có lợi thế hơn.

Các loại Van ty  chìm phổ biến

Van cổng ty chìm

Van cổng ty chìm là loại phổ biến nhất khi nhắc đến Van ty  chìm. Van sử dụng cửa van dạng cổng để đóng mở dòng nước và thường được vận hành bằng tay quay.

Van có nhiều kích thước từ DN50, DN65, DN80, DN100, DN150, DN200 đến các kích thước lớn hơn. Tùy model, thân có thể bằng gang hoặc gang cầu, cửa van bọc EPDM và kết nối mặt bích.

Van cổng ty chìm tay quay

Van cổng ty chìm tay quay sử dụng tay quay để truyền lực đóng mở. Đây là cấu hình phổ biến trong hệ thống cấp nước và nhiều tuyến ống PCCC.

Ưu điểm của loại này là không cần nguồn điện hoặc khí nén. Người vận hành có thể đóng hoặc mở van trực tiếp tại vị trí lắp đặt, phù hợp với những hệ thống không yêu cầu điều khiển tự động.

Van ty  chìm DN100

Van ty  chìm DN100 có kích thước danh nghĩa DN100, tương đương khoảng 4 inch. Đây là kích thước thường gặp trong hệ thống cấp nước, PCCC và các tuyến ống kỹ thuật.

Khi lựa chọn van DN100 cần kiểm tra thêm tiêu chuẩn kết nối, chẳng hạn JIS, DIN hoặc ANSI, vì cùng DN100 nhưng kích thước và tiêu chuẩn mặt bích có thể khác nhau.

Van ty  chìm DN150

Van ty  chìm DN150 tương đương 6 inch và thường được sử dụng trên những tuyến ống có lưu lượng lớn hơn. Khi kích thước van tăng, mô-men vận hành cũng có thể tăng, vì vậy cần kiểm tra khả năng vận hành trực tiếp bằng tay quay hay cần hộp số.

Việc lựa chọn không nên chỉ dựa vào DN mà cần căn cứ vào áp suất làm việc, lưu lượng và thiết kế cụ thể của hệ thống.

Van ty  chìm DN200

Van ty  chìm DN200 tương đương 8 inch và thường được sử dụng trên các tuyến ống chính của hệ thống cấp nước, PCCC hoặc công nghiệp.

Đối với kích thước này, cần đặc biệt chú ý đến trọng lượng van, không gian lắp đặt, phương thức vận hành và khả năng bảo trì. Một số model có thể được trang bị hộp số để giảm lực đóng mở.

Thông số kỹ thuật Van ty  chìm

Các thông số trên chỉ mang tính tham khảo. Khi đặt hàng cần đối chiếu catalogue của nhà sản xuất để xác định chính xác chiều dài van, tiêu chuẩn mặt bích, vật liệu, cấp áp suất và mô-men vận hành.

Ưu điểm của Van ty  chìm

Ưu điểm nổi bật nhất của Van ty  chìm là thiết kế gọn và tiết kiệm không gian phía trên. Khi mở van, trục không nhô lên nên thiết bị có thể được lắp tại những vị trí mà chiều cao bị hạn chế.

Van cũng có khả năng đóng mở tương đối đơn giản và không nhất thiết cần nguồn năng lượng bên ngoài nếu sử dụng tay quay. Khi mở hoàn toàn, cửa van được đưa ra khỏi đường dòng chảy nên tổn thất áp suất thường thấp.

Đối với các tuyến ống ngầm, Van ty  chìm đặc biệt thuận tiện vì có thể bố trí trong hố van với chiều cao tương đối thấp.

Nhược điểm của Van ty  chìm

Nhược điểm lớn nhất là khó nhận biết trạng thái đóng mở bằng mắt. Vì trục không di chuyển lên xuống bên ngoài, người vận hành không thể dựa vào vị trí của trục như đối với van ty nổi.

Điều này có thể gây khó khăn trong hệ thống có nhiều van hoặc yêu cầu quản lý trạng thái nghiêm ngặt. Trong những trường hợp đó, có thể cần bổ sung chỉ báo trạng thái hoặc thiết bị giám sát phù hợp.

Ngoài ra, Van ty  chìm không thích hợp để điều tiết lưu lượng liên tục. Van cổng nói chung nên được sử dụng chủ yếu ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn.

Van ty  chìm có dùng cho PCCC không?

Van ty  chìm có thể được sử dụng trong hệ thống PCCC nếu đúng model đáp ứng yêu cầu của công trình. Không phải mọi Van ty  chìm trên thị trường đều là van chuyên dụng cho PCCC hoặc có chứng nhận PCCC.

Nếu dự án yêu cầu UL/FM hoặc một tiêu chuẩn cụ thể, cần kiểm tra chứng nhận của đúng model, kích thước và cấu hình van. Đồng thời, nếu hệ thống yêu cầu giám sát trạng thái đóng mở thì cần xem xét phương án lắp thiết bị giám sát phù hợp.

Do Van ty  chìm khó quan sát trạng thái bằng mắt, đây là yếu tố cần được đặc biệt lưu ý khi sử dụng trong các hệ thống chữa cháy có yêu cầu quản lý trạng thái van.

Van ty  chìm có điều tiết lưu lượng được không?

Không nên sử dụng Van ty  chìm để điều tiết lưu lượng trong thời gian dài. Chức năng chính của van là cô lập đường ống bằng cách đóng hoặc mở cửa van.

Khi cửa van chỉ mở một phần, dòng nước phải đi qua khoảng hở nhỏ, tạo vận tốc và nhiễu động lớn. Điều này có thể gây rung động, xói mòn và làm hư hỏng bề mặt làm kín.

Nếu hệ thống cần điều chỉnh lưu lượng thường xuyên, nên sử dụng van cầu, van bướm điều khiển hoặc van điều khiển chuyên dụng tùy theo yêu cầu kỹ thuật.

Ứng dụng của Van ty  chìm

Van ty  chìm được sử dụng phổ biến trong hệ thống cấp nước đô thị, mạng lưới nước khu dân cư, nhà máy, trạm bơm, hệ thống xử lý nước và đường ống ngầm.

Trong mạng lưới cấp nước, van được lắp tại các vị trí phân nhánh hoặc tuyến ống chính để có thể cô lập từng khu vực khi cần sửa chữa. Thiết kế gọn giúp van phù hợp với các hố van có chiều cao hạn chế.

Trong hệ thống PCCC, van có thể được sử dụng tại những vị trí được thiết kế cho van cổng, với điều kiện thiết bị đáp ứng đầy đủ yêu cầu của hệ thống.

Cách lựa chọn Van ty  chìm

Xác định kích thước DN

Trước tiên cần xác định kích thước đường ống, chẳng hạn DN50, DN80, DN100, DN150 hoặc DN200. Kích thước van phải tương thích với đường ống và tiêu chuẩn kết nối.

Không nên chỉ dựa vào đường kính danh nghĩa mà bỏ qua chiều dài van và kích thước mặt bích.

Xác định cấp áp suất

Cần xác định áp suất làm việc của hệ thống để lựa chọn van PN10, PN16, PN25 hoặc cấp áp suất phù hợp.

Không nên hiểu rằng mọi van PN16 đều có cùng khả năng làm việc trong mọi điều kiện. Cần kiểm tra thông số kỹ thuật của từng model và điều kiện nhiệt độ thực tế.

Lựa chọn vật liệu

Với hệ thống nước thông thường, thân gang hoặc gang cầu và cửa bọc EPDM là cấu hình phổ biến. Với môi trường đặc biệt, cần kiểm tra khả năng tương thích của vật liệu với lưu chất.

Nếu van được lắp ngoài trời hoặc dưới đất, cần quan tâm đến lớp phủ chống ăn mòn và khả năng bảo vệ các bộ phận kim loại.

Kiểm tra không gian lắp đặt

Van ty  chìm có ưu thế khi chiều cao phía trên bị giới hạn. Tuy nhiên, vẫn cần bảo đảm có đủ không gian để thao tác tay quay, kiểm tra và bảo trì.

Nếu van nằm trong hố van, nên tính toán kích thước hố ngay từ giai đoạn thiết kế để nhân viên kỹ thuật có thể tiếp cận thiết bị thuận tiện.

FAQ – Câu hỏi thường gặp về Van ty chìm

Van ty chìm là gì?

Van ty chìm là loại van có trục được bố trí bên trong thân hoặc khoang vận hành và không nhô lên xuống bên ngoài khi van đóng mở. Trong thực tế, thuật ngữ này thường được dùng để chỉ van cổng ty chìm, loại van được sử dụng rất phổ biến trong hệ thống cấp nước và PCCC. Khi người vận hành xoay tay quay, trục quay và truyền chuyển động đến cửa van để cửa nâng lên hoặc hạ xuống. Do trục không nhô lên khi mở, chiều cao tổng thể của van gần như không thay đổi. Đây là ưu điểm quan trọng khi lắp đặt trong hố van, đường ống ngầm hoặc khu vực có không gian phía trên hạn chế.

Van ty  chìm và van ty nổi khác nhau như thế nào?

Sự khác biệt chính giữa Van ty  chìm và van ty nổi nằm ở chuyển động của trục van khi đóng mở. Với Van ty  chìm, trục quay nhưng không nhô lên theo cửa van, trong khi van ty nổi có trục di chuyển lên xuống bên ngoài theo hành trình đóng mở. Vì vậy, Van ty  chìm có thiết kế gọn và phù hợp với những nơi không có nhiều không gian phía trên. Ngược lại, van ty nổi giúp người vận hành dễ dàng quan sát vị trí của trục để xác định trạng thái van. Việc lựa chọn loại nào cần dựa trên vị trí lắp đặt, yêu cầu vận hành và khả năng giám sát của hệ thống.

Van ty chìm có tốt không?

Van ty chìm là lựa chọn phù hợp khi hệ thống cần một thiết bị đóng mở có kết cấu gọn và không yêu cầu trục van nhô lên khi vận hành. Van đặc biệt hữu ích trong đường ống ngầm, hố van hoặc các khu vực kỹ thuật bị giới hạn chiều cao. Khi mở hoàn toàn, cửa van được đưa khỏi đường dòng chảy nên tổn thất áp suất tương đối thấp. Tuy nhiên, van cũng có hạn chế là khó nhận biết trạng thái bằng mắt và không thích hợp để điều tiết lưu lượng thường xuyên. Vì vậy, van tốt hay không còn phụ thuộc vào việc thiết kế có phù hợp với điều kiện thực tế hay không.

Van ty chìm có dùng cho PCCC không?

Van ty  chìm có thể được sử dụng cho PCCC nếu model cụ thể đáp ứng các yêu cầu kỹ thuật của hệ thống và hồ sơ thiết kế. Khi lựa chọn van cho PCCC, cần kiểm tra kích thước, cấp áp suất, vật liệu, tiêu chuẩn và chứng nhận cần thiết. Nếu công trình yêu cầu UL/FM thì phải kiểm tra chứng nhận của chính model và kích thước van, không nên chỉ dựa vào thông tin chung của nhà cung cấp. Ngoài ra, hệ thống PCCC có thể yêu cầu giám sát trạng thái đóng mở, trong khi Van ty  chìm khó nhận biết trạng thái bằng mắt. Vì vậy cần kiểm tra khả năng tích hợp thiết bị giám sát trước khi lựa chọn.

Van ty chìm có cần hộp số không?

Không phải Van ty  chìm nào cũng cần hộp số. Với các van kích thước nhỏ hoặc mô-men vận hành thấp, người dùng có thể đóng mở trực tiếp bằng tay quay. Khi kích thước van lớn, áp suất hệ thống cao hoặc lực đóng mở tăng, hộp số có thể được sử dụng để giảm lực cần thiết cho người vận hành. Việc có cần hộp số hay không nên được xác định dựa trên mô-men vận hành của model cụ thể thay vì chỉ căn cứ vào DN. Đối với các van lớn như DN200 trở lên, việc kiểm tra cơ cấu vận hành trước khi đặt hàng là đặc biệt cần thiết.

Van ty chìm có điều tiết lưu lượng được không?

Van ty  chìm, đặc biệt là van cổng ty chìm, không được thiết kế để điều tiết lưu lượng liên tục. Chức năng chính của van là đóng hoặc mở hoàn toàn đường ống để cô lập dòng chảy. Nếu để cửa van ở trạng thái mở một phần trong thời gian dài, dòng nước có thể tạo vận tốc và nhiễu động lớn tại khu vực cửa, gây rung động, xói mòn và ảnh hưởng đến bề mặt làm kín. Nếu hệ thống cần điều chỉnh lưu lượng thường xuyên, nên lựa chọn loại van chuyên dụng cho điều tiết như van cầu hoặc van điều khiển. Van cổng ty chìm phù hợp hơn với nhiệm vụ đóng mở và cô lập đường ống.

Van ty chìm thường được lắp ở đâu?

Van ty chìm thường được lắp tại những vị trí cần tiết kiệm không gian phía trên van, điển hình là đường ống ngầm, hố van, mạng lưới cấp nước đô thị, trạm bơm và các khu vực kỹ thuật có chiều cao hạn chế. Van có thể được sử dụng trong hệ thống cấp nước, xử lý nước và một số hệ thống PCCC đáp ứng yêu cầu kỹ thuật. Khi lắp đặt dưới đất, cần bố trí hố van đủ rộng để thao tác tay quay và bảo trì. Đồng thời, phải bảo đảm vị trí van không bị ngập bùn, rác hoặc các yếu tố có thể ảnh hưởng đến khả năng vận hành.

Kết luận

Van ty chìm là giải pháp phù hợp cho các hệ thống cần đóng mở và cô lập đường ống nhưng bị giới hạn về không gian lắp đặt. Thiết kế trục chìm giúp van giữ được chiều cao tương đối gọn trong suốt quá trình vận hành, đặc biệt phù hợp với đường ống ngầm và hố van.

Khi lựa chọn cần xác định đầy đủ DN, PN, vật liệu, tiêu chuẩn kết nối, loại cửa van, vật liệu làm kín và phương thức vận hành. Nếu sử dụng trong PCCC, cần kiểm tra thêm tiêu chuẩn, chứng nhận và yêu cầu giám sát trạng thái của công trình để bảo đảm van đáp ứng đúng mục đích sử dụng Van ty chìm.
