Van điều áp gas là gì? Cấu tạo, nguyên lý và cách lựa chọn

Van điều áp gas là thiết bị có nhiệm vụ giảm và duy trì áp suất gas đầu ra ở mức phù hợp với thiết bị sử dụng gas. Gas từ bình hoặc bồn chứa thường có áp suất cao hơn mức mà bếp, thiết bị đốt hoặc dây chuyền sử dụng cần, vì vậy cần có bộ điều áp để đưa áp suất về phạm vi vận hành an toàn.

Van điều áp  gas được sử dụng trong hệ thống LPG dân dụng, nhà hàng, khách sạn, nhà máy và các hệ thống cấp gas công nghiệp. Bộ điều áp phải được lựa chọn phù hợp với áp suất đầu vào, áp suất đầu ra và lưu lượng gas của thiết bị sử dụng, bởi bộ điều áp không chỉ đơn thuần là một van giảm áp mà còn là bộ phận quan trọng trong việc kiểm soát áp suất của hệ thống.

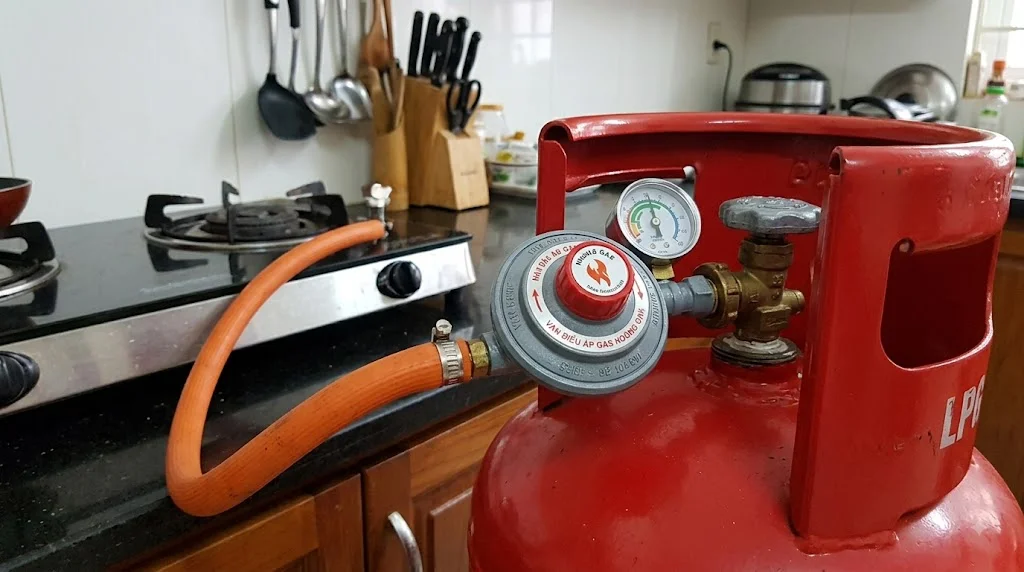

Cấu tạo của Van điều áp  gas

Thân van

Thân van là bộ phận bao quanh các cơ cấu điều áp và chịu áp lực của dòng gas. Vật liệu thường được lựa chọn dựa trên áp suất làm việc, loại gas và điều kiện môi trường, trong đó đồng thau và các hợp kim kim loại phù hợp với gas thường được sử dụng trong nhiều thiết kế.

Thân van cần có độ bền cơ học và khả năng chống ăn mòn phù hợp với điều kiện sử dụng. Khi lựa chọn sản phẩm, cần kiểm tra áp suất đầu vào tối đa mà van có thể tiếp nhận thay vì chỉ nhìn vào áp suất đầu ra.

Màng điều áp

Màng điều áp là bộ phận cảm nhận sự thay đổi áp suất phía đầu ra và phối hợp với lò xo để điều chỉnh cơ cấu van. Khi áp suất đầu ra thay đổi, màng sẽ dịch chuyển và làm thay đổi lượng gas đi qua van.

Lò xo điều chỉnh

Lò xo tạo lực đối kháng với áp suất tác động lên màng điều áp. Sự cân bằng giữa lực của lò xo và áp suất gas giúp cơ cấu bên trong xác định mức áp suất đầu ra.

Tùy từng loại van, lực lò xo có thể được thiết kế cố định hoặc có cơ cấu điều chỉnh. Không nên tự ý thay đổi thiết lập áp suất nếu sản phẩm không được thiết kế cho việc điều chỉnh tại hiện trường.

Cơ cấu van

Cơ cấu van kiểm soát lượng gas đi qua từ phía đầu vào sang phía đầu ra. Khi áp suất đầu ra đạt mức yêu cầu, cơ cấu này sẽ hạn chế dòng gas; khi áp suất giảm, van sẽ mở thêm để bổ sung gas.

Sự phối hợp giữa màng, lò xo và cơ cấu van giúp hệ thống duy trì áp suất trong phạm vi thiết kế. Chất lượng gia công của các chi tiết này ảnh hưởng trực tiếp đến độ ổn định và độ kín của bộ điều áp.

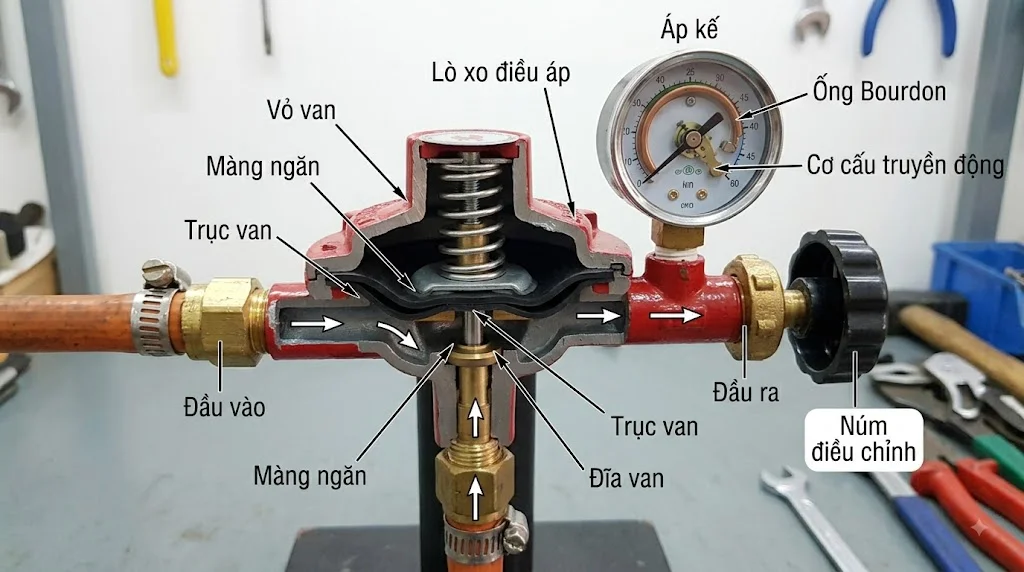

Nguyên lý hoạt động của Van điều áp  gas

Giảm áp suất gas

Gas từ bình hoặc bồn chứa đi vào van với áp suất đầu vào cao hơn áp suất mà thiết bị sử dụng cần. Bộ điều áp sử dụng cơ cấu van và màng cảm biến để giảm áp suất trước khi đưa gas đến đường ống phía sau.

Mục tiêu của bộ điều áp là đưa áp suất gas về phạm vi phù hợp với thiết bị sử dụng. Các hệ thống LPG dạng hơi cần bộ điều áp để duy trì áp suất cung cấp trong phạm vi mà thiết bị được thiết kế để vận hành an toàn.

Duy trì áp suất đầu ra

Khi thiết bị phía sau sử dụng ít gas hơn, áp suất đầu ra có xu hướng tăng. Màng điều áp sẽ cảm nhận sự thay đổi này và tác động lên cơ cấu van để hạn chế lượng gas đi qua.

Khi nhu cầu sử dụng gas tăng, áp suất đầu ra có xu hướng giảm và cơ cấu van sẽ mở thêm để đáp ứng lưu lượng. Nhờ cơ chế phản hồi này, áp suất đầu ra được duy trì trong phạm vi thiết kế.

Điều chỉnh theo nhu cầu sử dụng

Khả năng cấp gas của bộ điều áp phải phù hợp với tổng công suất của các thiết bị sử dụng phía sau. Nếu bộ điều áp có lưu lượng quá thấp, áp suất có thể bị sụt khi nhiều thiết bị hoạt động đồng thời.

Ngược lại, lựa chọn bộ điều áp quá lớn cũng không phải lúc nào là tốt vì cần bảo đảm bộ điều áp hoạt động ổn định trong phạm vi tải thực tế. Do đó, lưu lượng gas và áp suất đầu ra cần được xác định trước khi lựa chọn.

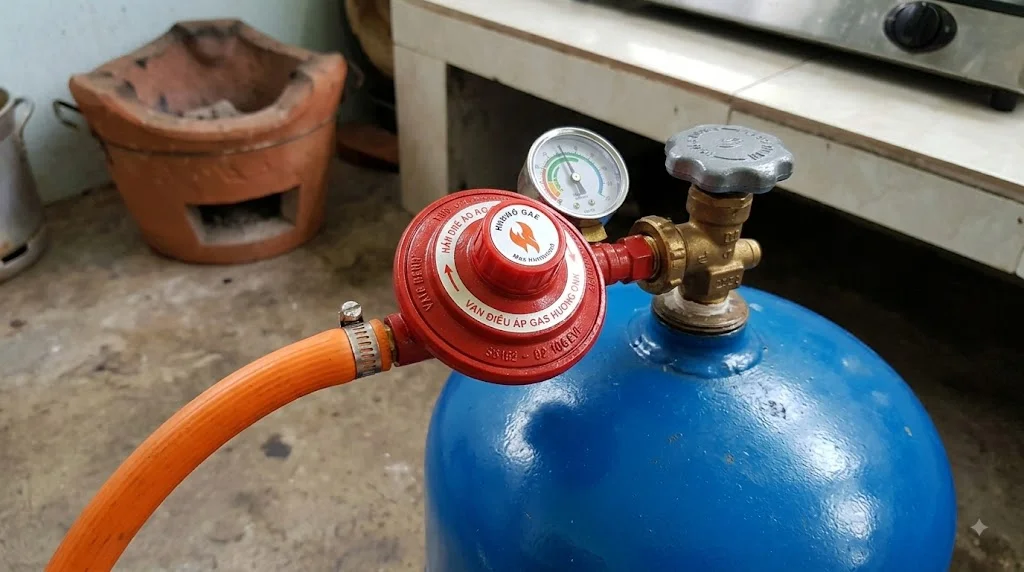

Các loại Van điều áp  gas phổ biến

Van điều áp  gas dân dụng

Van điều áp dân dụng thường được sử dụng cho bình LPG cung cấp gas cho bếp gia đình và các thiết bị có công suất tương đối nhỏ. Loại van này thường có thiết kế nhỏ gọn và được cấu hình với áp suất đầu ra phù hợp với thiết bị sử dụng.

Đối với hệ thống gia đình, cần sử dụng đúng loại van dành cho LPG và đúng kết nối với bình gas, dây dẫn hoặc thiết bị. Không nên tự ý thay đổi áp suất hoặc sử dụng bộ điều áp không rõ nguồn gốc.

Van điều áp  gas công nghiệp

Van điều áp công nghiệp được sử dụng cho nhà máy, nhà hàng, khách sạn và các hệ thống có nhu cầu gas lớn. Những sản phẩm này thường có khả năng đáp ứng lưu lượng cao hơn và có nhiều cấu hình áp suất đầu vào, đầu ra.

Một số hệ thống công nghiệp có thể sử dụng nhiều cấp điều áp để đưa gas từ áp suất lưu trữ xuống áp suất phù hợp với thiết bị. HSE cũng phân biệt hệ thống LPG theo mức áp suất đường ống và cấu hình một hoặc nhiều cấp điều áp.

Van điều áp  gas 1 cấp

Van điều áp một cấp thực hiện quá trình giảm áp trong một bước từ áp suất đầu vào xuống mức áp suất đầu ra được thiết kế. Loại này có cấu tạo tương đối đơn giản và thường được sử dụng trong những hệ thống có yêu cầu điều áp không quá phức tạp.

Khi sử dụng cho hệ thống có chênh lệch áp suất lớn hoặc nhu cầu lưu lượng cao, cần kiểm tra kỹ khả năng làm việc của van. Không nên sử dụng bộ điều áp một cấp ngoài phạm vi áp suất đầu vào mà nhà sản xuất công bố.

Van điều áp  gas 2 cấp

Van điều áp hai cấp thực hiện quá trình giảm áp qua hai giai đoạn. Cấu hình này có thể giúp kiểm soát áp suất tốt hơn trong một số hệ thống LPG có yêu cầu về ổn định áp suất và lưu lượng.

Hệ thống nhiều cấp điều áp thường được cân nhắc cho các hệ thống có đường ống dài, nhiều thiết bị sử dụng hoặc yêu cầu kiểm soát áp suất chặt chẽ. Việc lựa chọn số cấp điều áp cần dựa trên thiết kế tổng thể của hệ thống chứ không chỉ dựa vào kích thước van.

Van điều áp  gas có những thông số nào?

Áp suất đầu vào

Áp suất đầu vào là áp suất gas mà bộ điều áp có thể tiếp nhận từ bình, bồn hoặc hệ thống cung cấp. Thông số này rất quan trọng vì bộ điều áp phải chịu được áp suất nguồn lớn nhất trong điều kiện vận hành.

Không được sử dụng bộ điều áp có áp suất đầu vào cho phép thấp hơn áp suất thực tế của nguồn gas. Việc lựa chọn sai có thể gây nguy hiểm và làm thiết bị hoạt động ngoài giới hạn thiết kế.

Lưu lượng gas

Lưu lượng cho biết lượng gas mà bộ điều áp có thể cung cấp trong một khoảng thời gian nhất định. Bộ điều áp phải có khả năng đáp ứng tổng nhu cầu của các thiết bị hoạt động đồng thời.

Cách lựa chọn Van điều áp  gas

Xác định loại gas

Trước tiên cần xác định hệ thống sử dụng LPG, khí tự nhiên hoặc loại khí khác. Không nên sử dụng bộ điều áp của loại khí này cho loại khí khác nếu nhà sản xuất không công bố khả năng tương thích.

Đối với LPG, cần lựa chọn bộ điều áp được thiết kế rõ ràng cho LPG. Việc xác định đúng loại khí giúp bảo đảm vật liệu, màng điều áp và các chi tiết bên trong phù hợp.

Xác định áp suất đầu vào và đầu ra

Cần xác định áp suất nguồn và áp suất mà thiết bị sử dụng yêu cầu. Bộ điều áp phải có phạm vi áp suất đầu vào phù hợp và tạo ra áp suất đầu ra theo thiết kế của hệ thống.

Đối với hệ thống lớn, có thể cần sử dụng nhiều cấp điều áp. Cấu hình này giúp kiểm soát áp suất theo từng giai đoạn thay vì giảm toàn bộ chênh lệch áp suất trong một lần.

Xác định lưu lượng

Cần tính tổng nhu cầu gas của các thiết bị có khả năng hoạt động đồng thời. Sau đó lựa chọn bộ điều áp có công suất phù hợp với nhu cầu thực tế và điều kiện thiết kế.

Không nên chỉ căn cứ vào DN của đường ống để lựa chọn bộ điều áp. Hai bộ điều áp có cùng kích thước kết nối có thể có khả năng cung cấp gas rất khác nhau.

Kiểm tra kết nối

Van điều áp  gas có thể sử dụng nhiều kiểu kết nối tùy theo model và hệ thống. Cần kiểm tra chính xác kích thước, tiêu chuẩn ren hoặc kiểu kết nối để bảo đảm tương thích với bình gas và đường ống.

Các mối nối gas phải được lắp đặt chắc chắn và bảo đảm độ kín. HSE cũng nhấn mạnh rằng các mối nối trong hệ thống gas phải được thiết kế và lắp đặt để tránh bị lỏng hoặc rò rỉ trong quá trình sử dụng.

Lưu ý an toàn khi sử dụng Van điều áp  gas

Không tự ý chỉnh áp suất

Không nên tự ý tháo bộ điều áp hoặc điều chỉnh áp suất nếu sản phẩm không được thiết kế cho việc điều chỉnh tại hiện trường. Việc thay đổi áp suất không đúng thông số có thể khiến thiết bị sử dụng gas hoạt động ngoài điều kiện an toàn.

Đặc biệt với hệ thống LPG công nghiệp, việc thiết lập và kiểm tra áp suất nên được thực hiện bởi người có chuyên môn. Một số hệ thống còn sử dụng van ngắt quá áp hoặc thiếu áp để làm lớp bảo vệ bổ sung khi bộ điều áp gặp sự cố.

Kiểm tra rò rỉ

Sau khi lắp đặt hoặc bảo trì, cần kiểm tra độ kín của các mối nối theo quy trình phù hợp. Nếu phát hiện mùi gas, tiếng xì hoặc dấu hiệu bất thường, cần ngừng sử dụng và xử lý sự cố trước khi đưa hệ thống trở lại vận hành.

Không sử dụng lửa để kiểm tra rò rỉ gas. Đối với hệ thống công nghiệp, việc kiểm tra độ kín và bảo trì nên được thực hiện theo quy trình kỹ thuật của hệ thống và hướng dẫn nhà sản xuất.

Bảo trì định kỳ

Bộ điều áp cần được kiểm tra định kỳ để phát hiện tình trạng lão hóa màng, hư hỏng lò xo, rò rỉ hoặc suy giảm khả năng điều áp. Thời gian kiểm tra phụ thuộc vào loại thiết bị, điều kiện sử dụng và yêu cầu của nhà sản xuất.

Đối với hệ thống LPG công nghiệp, đường ống và thiết bị điều áp cần được kiểm tra, bảo trì bởi người có năng lực phù hợp. Việc bảo trì định kỳ giúp phát hiện sớm các nguy cơ trước khi chúng trở thành sự cố nghiêm trọng.

FAQ về Van điều áp gas

Van điều áp gas dùng để làm gì?

Van điều áp gas có nhiệm vụ giảm áp suất gas từ nguồn cung cấp xuống mức phù hợp với thiết bị sử dụng. Đồng thời, bộ điều áp giúp duy trì áp suất đầu ra trong phạm vi thiết kế khi nhu cầu sử dụng gas thay đổi.

Đây là bộ phận quan trọng trong hệ thống LPG vì thiết bị sử dụng thường không thể nhận trực tiếp gas ở áp suất cao từ nguồn chứa.

Van điều áp  gas có phải van an toàn không?

Không hoàn toàn. Bộ điều áp có chức năng chính là kiểm soát và giảm áp suất, nhưng không nên mặc định nó là thiết bị bảo vệ chống quá áp duy nhất.

Trong một số hệ thống, các van ngắt quá áp, thiếu áp hoặc van xả an toàn được sử dụng bổ sung để bảo vệ khi bộ điều áp gặp sự cố. HSE cũng phân biệt rõ chức năng của regulator với các thiết bị bảo vệ quá áp trong hệ thống LPG.

Van điều áp gas có dùng cho bình gas gia đình không?

Có, nếu đó là bộ điều áp được thiết kế dành cho LPG và phù hợp với loại bình cũng như thiết bị sử dụng. Van cần có áp suất đầu ra và lưu lượng phù hợp với bếp hoặc thiết bị đốt.

Không nên sử dụng bộ điều áp công nghiệp hoặc sản phẩm không rõ nguồn gốc cho hệ thống gia đình chỉ vì có thể kết nối được với bình gas. An toàn của hệ thống phụ thuộc vào sự phù hợp của toàn bộ các bộ phận.

Van điều áp  gas công nghiệp khác gì van dân dụng?

Van điều áp công nghiệp thường được thiết kế cho lưu lượng lớn hơn, phạm vi áp suất rộng hơn và điều kiện vận hành khắc nghiệt hơn. Một số hệ thống công nghiệp còn sử dụng cấu hình nhiều cấp điều áp và các thiết bị bảo vệ áp suất bổ sung.

Van dân dụng thường có cấu tạo nhỏ gọn và được thiết kế cho nhu cầu gas của các thiết bị gia đình. Vì vậy, hai loại không nên được thay thế cho nhau nếu chưa kiểm tra thông số kỹ thuật.

Khi nào cần thay Van điều áp gas?

Nên kiểm tra hoặc thay bộ điều áp khi phát hiện áp suất đầu ra không ổn định, thiết bị sử dụng gas hoạt động bất thường, có dấu hiệu rò rỉ hoặc bộ điều áp đã xuống cấp. Màng cao su, gioăng và các chi tiết cơ khí bên trong có thể bị lão hóa sau thời gian dài sử dụng.

Thời điểm thay thế cụ thể phụ thuộc vào model, điều kiện vận hành và khuyến cáo của nhà sản xuất. Với hệ thống quan trọng, không nên chờ đến khi bộ điều áp hỏng hoàn toàn mới thực hiện kiểm tra.

Mua Van điều áp gas ở đâu uy tín?

Nên lựa chọn nhà cung cấp thiết bị gas có nguồn gốc sản phẩm rõ ràng, catalogue và thông số kỹ thuật đầy đủ. Khi yêu cầu báo giá cần cung cấp loại gas, áp suất đầu vào, áp suất đầu ra, lưu lượng và kiểu kết nối.

Đối với hệ thống công nghiệp, nên yêu cầu thêm chứng từ xuất xứ, tài liệu kỹ thuật và các chứng nhận phù hợp với yêu cầu của dự án. Việc lựa chọn đúng bộ điều áp quan trọng hơn việc chỉ so sánh giá thành sản phẩm.

Kết luận

Van điều áp gas là thiết bị quan trọng giúp giảm và duy trì áp suất gas ở mức phù hợp với thiết bị sử dụng. Sản phẩm được ứng dụng từ hệ thống gas gia đình đến nhà hàng, khách sạn và các dây chuyền công nghiệp sử dụng LPG.

Khi lựa chọn Van điều áp  gas, cần xác định chính xác loại gas, áp suất đầu vào, áp suất đầu ra, lưu lượng và kiểu kết nối. Đặc biệt, không nên tự ý thay đổi thiết lập áp suất hoặc sử dụng sản phẩm không rõ nguồn gốc, bởi bộ điều áp phải được lựa chọn và vận hành trong đúng phạm vi thiết kế để bảo đảm an toàn cho toàn bộ hệ thống Van điều áp gas.
