DN15 20 là gì? Quy đổi kích thước DN15 và DN20 chi tiết

DN15 20 thường được dùng để tìm kiếm thông tin về hai kích thước đường ống và van phổ biến là DN15 và DN20. Đây là hai kích thước được sử dụng rộng rãi trong hệ thống cấp nước dân dụng, nhà ở, khách sạn, nhà hàng, HVAC, khí nén và nhiều hệ thống đường ống công nghiệp quy mô nhỏ.

Theo cách quy đổi thông dụng, DN15 tương đương 1/2 inch, còn DN20 tương đương 3/4 inch. Tuy nhiên, DN là kích thước danh nghĩa chứ không phải đường kính thực tế tuyệt đối của đường ống, vì vậy kích thước bên ngoài và bên trong có thể thay đổi tùy theo vật liệu cũng như tiêu chuẩn sản xuất.

Việc phân biệt chính xác DN15 và DN20 rất quan trọng khi lựa chọn van, mặt bích, phụ kiện ren hoặc thay thế thiết bị trong hệ thống. Nếu chọn sai kích thước, van có thể không lắp vừa đường ống hoặc gây ảnh hưởng đến lưu lượng và khả năng vận hành của hệ thống.

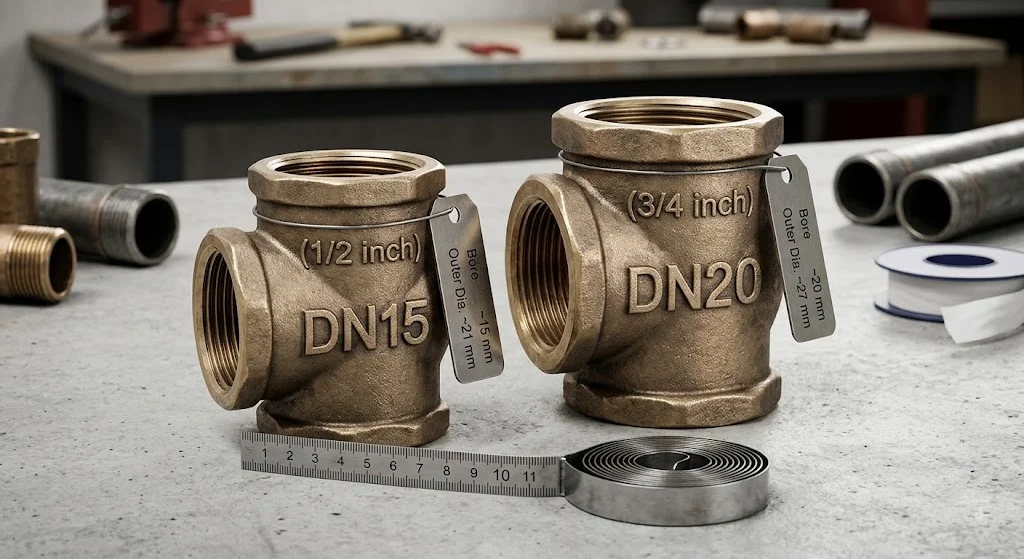

DN15 và DN20 tương đương bao nhiêu inch?

DN15 tương đương 1/2 inch, thường được gọi là 15A hoặc đường ống 1/2". Đây là kích thước rất phổ biến trong đường nước sinh hoạt, đường cấp nước cho vòi, bình nóng lạnh, máy lọc nước và các thiết bị dân dụng.

DN20 tương đương 3/4 inch, thường được gọi là 20A hoặc đường ống 3/4". Kích thước này lớn hơn DN15 và thường được sử dụng cho các tuyến cấp nước có lưu lượng cao hơn hoặc đường ống nhánh trong công trình.

Cần lưu ý rằng DN15 và DN20 không có nghĩa đường kính thực tế của ống lần lượt là 15 mm và 20 mm. Đây là kích thước danh nghĩa được tiêu chuẩn hóa để thuận tiện cho việc lựa chọn và kết nối các thiết bị đường ống.

Bảng quy đổi DN15 và DN20

Trong thực tế, một số loại ống thép DN15 có đường kính ngoài khoảng 21,3 mm, còn DN20 thường có đường kính ngoài khoảng 26,7 mm theo một số tiêu chuẩn ống thép phổ biến. Vì vậy, cách gọi phi 21 và phi 27 thường được sử dụng để chỉ hai kích thước này trong thị trường Việt Nam.

DN15 là gì?

DN15 là kích thước danh nghĩa tương đương 1/2 inch, được sử dụng rất phổ biến trong các hệ thống đường ống có lưu lượng nhỏ. Đây là kích thước thường thấy ở đường cấp nước cho vòi rửa, lavabo, bồn cầu, máy lọc nước, bình nóng lạnh và các thiết bị gia dụng.

Van DN15 có ưu điểm là nhỏ gọn, dễ lắp đặt và có nhiều lựa chọn về vật liệu. Người dùng có thể lựa chọn van đồng, inox, nhựa hoặc các loại van chuyên dụng tùy theo môi trường làm việc.

Do được sử dụng rộng rãi, các loại van DN15 và phụ kiện DN15 thường rất dễ tìm kiếm trên thị trường với nhiều mức giá khác nhau.

DN20 là gì?

DN20 là kích thước danh nghĩa tương đương 3/4 inch, lớn hơn DN15 một cấp kích thước. DN20 thường được sử dụng trong các hệ thống cần lưu lượng nước cao hơn so với đường ống DN15.

Các ứng dụng phổ biến gồm đường cấp nước cho máy bơm, bình chứa, hệ thống tưới, thiết bị vệ sinh và các tuyến ống nhánh trong công trình. DN20 cũng được sử dụng rộng rãi trong các hệ thống nước nóng và hệ thống kỹ thuật của tòa nhà.

Khi lựa chọn van DN20, cần kiểm tra đúng kiểu ren, vật liệu, áp suất và tiêu chuẩn của đường ống để bảo đảm khả năng lắp đặt.

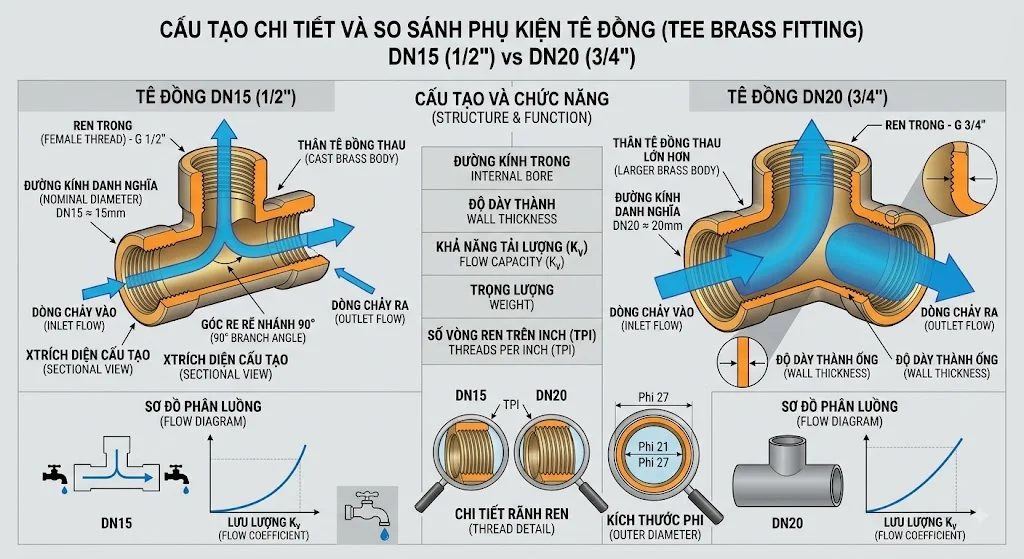

Các loại van DN15 và DN20 phổ biến

Van bi DN15 và DN20

Van bi DN15 và DN20 là những loại van được sử dụng rất phổ biến trong hệ thống cấp nước. Van sử dụng viên bi có lỗ xuyên tâm và đóng mở bằng cách xoay tay gạt khoảng 90°.

Ưu điểm của van bi là đóng mở nhanh, kết cấu nhỏ gọn và khả năng làm kín tốt. Van đồng thường được sử dụng cho nước sinh hoạt, trong khi van inox phù hợp với môi trường yêu cầu khả năng chống ăn mòn cao hơn.

Van cổng DN15 và DN20

Van cổng DN15 20 sử dụng cửa van nâng hạ để đóng hoặc mở dòng nước. Khi mở hoàn toàn, cửa van được đưa ra khỏi dòng chảy nên tổn thất áp suất tương đối thấp.

Loại van này phù hợp với các hệ thống cần đóng hoặc mở hoàn toàn thay vì điều tiết lưu lượng liên tục. Tuy nhiên, đối với kích thước nhỏ như DN15 và DN20, van bi thường được lựa chọn nhiều hơn do thao tác nhanh và kích thước nhỏ gọn.

Van một chiều DN15 và DN20

Van một chiều DN15 và DN20 có chức năng ngăn dòng nước chảy ngược. Van thường được sử dụng phía sau máy bơm, trên đường cấp nước hoặc tại những vị trí cần bảo vệ thiết bị khỏi hiện tượng hồi lưu.

Tùy theo hệ thống, có thể sử dụng van một chiều lò xo, van một chiều lá lật hoặc các loại van một chiều chuyên dụng khác. Việc lựa chọn cần dựa trên hướng dòng chảy, áp suất và lưu lượng thực tế.

Van giảm áp DN15 và DN20

Van giảm áp DN15 và DN20 được sử dụng để giảm áp suất đầu vào xuống mức ổn định hơn ở phía đầu ra. Loại van này phù hợp với hệ thống nước sinh hoạt hoặc các thiết bị yêu cầu áp suất không quá cao.

Van giúp bảo vệ đường ống và thiết bị phía sau khỏi áp suất vượt quá giới hạn cho phép. Khi lựa chọn, cần xác định rõ áp suất đầu vào, áp suất đầu ra mong muốn và lưu lượng làm việc.

Van điện từ DN15 và DN20

Van điện từ DN15 20 sử dụng cuộn coil điện từ để điều khiển đóng mở dòng nước. Đây là lựa chọn phổ biến trong hệ thống tưới tự động, máy móc công nghiệp và các hệ thống cần điều khiển dòng nước tự động.

Van điện từ có thể sử dụng nguồn điện 12VDC, 24VDC hoặc 220VAC tùy model. Cần lựa chọn đúng điện áp và loại van thường đóng hoặc thường mở theo yêu cầu của hệ thống.

Thông số kỹ thuật tham khảo của DN15 và DN20

Các thông số đường kính thực tế có thể khác nhau tùy tiêu chuẩn và loại ống. Khi mua van hoặc phụ kiện, nên cung cấp rõ DN, inch và tiêu chuẩn ren để tránh nhầm lẫn.

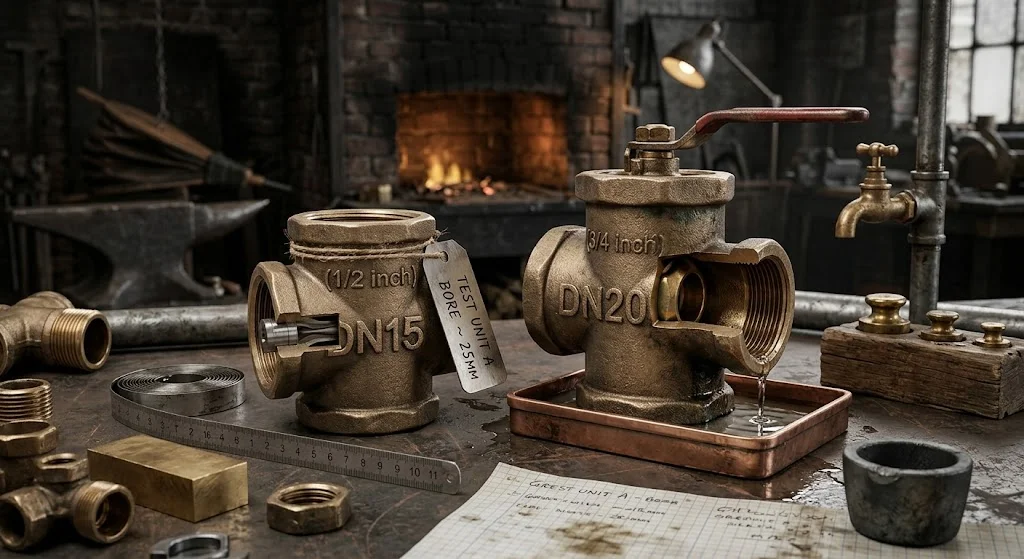

DN15 và DN20 khác nhau như thế nào?

Điểm khác biệt chính giữa DN15 và DN20 nằm ở kích thước danh nghĩa và khả năng đáp ứng lưu lượng. DN20 có kích thước lớn hơn DN15 nên trong cùng điều kiện hệ thống, khả năng đáp ứng lưu lượng thường cao hơn.

DN15 phù hợp với các thiết bị sử dụng nước có lưu lượng nhỏ như vòi rửa, lavabo hoặc một số thiết bị gia dụng. DN20 thường phù hợp hơn với đường cấp nước lớn hơn, hệ thống tưới nhỏ hoặc các nhánh cấp nước cần lưu lượng cao hơn.

Tuy nhiên, không nên lựa chọn DN20 chỉ vì kích thước lớn hơn DN15. Kích thước van cần được tính toán dựa trên lưu lượng, vận tốc dòng chảy, áp suất và thiết kế tổng thể của hệ thống.

Ứng dụng của DN15 và DN20

DN15 và DN20 xuất hiện trong rất nhiều hệ thống cấp nước dân dụng và công nghiệp. Trong nhà ở, hai kích thước này thường được sử dụng cho đường cấp nước đến vòi rửa, bình nóng lạnh, máy lọc nước, máy giặt và các thiết bị vệ sinh.

Trong khách sạn, nhà hàng và văn phòng, DN15 và DN20 được sử dụng cho nhiều tuyến ống nhánh cấp nước và hệ thống thiết bị. Ngoài ra, các kích thước này cũng xuất hiện trong hệ thống khí nén, tưới cây, HVAC và các hệ thống kỹ thuật khác.

Đối với công nghiệp, DN15 và DN20 thường được sử dụng ở các đường ống phụ trợ, đường cấp khí, nước làm mát hoặc các vị trí có lưu lượng không quá lớn. Việc lựa chọn loại van cụ thể cần dựa trên tính chất của lưu chất và điều kiện vận hành.

Cách lựa chọn van DN15 và DN20

Khi lựa chọn van DN15 hoặc DN20, trước tiên cần xác định kích thước đường ống hiện tại. Nếu đường ống là DN15 thì sử dụng van DN15, còn đường ống DN20 cần sử dụng van DN20, đồng thời phải kiểm tra kiểu kết nối để bảo đảm tương thích.

Tiếp theo cần xác định loại lưu chất, áp suất và nhiệt độ làm việc. Van đồng phù hợp với nhiều ứng dụng nước dân dụng, trong khi van inox thường được ưu tiên khi hệ thống có yêu cầu cao hơn về khả năng chống ăn mòn DN15 20.

Cuối cùng cần xác định chức năng cần thiết như đóng mở, chống chảy ngược, điều chỉnh áp suất hay tự động hóa. Việc chọn đúng loại van sẽ giúp hệ thống hoạt động hiệu quả hơn và hạn chế chi phí sửa chữa hoặc thay thế sau này.

FAQ – Câu hỏi thường gặp về DN15 20

DN15 bằng bao nhiêu inch?

DN15 tương đương 1/2 inch, thường được gọi là 15A hoặc 1/2". Đây là kích thước rất phổ biến trong hệ thống cấp nước dân dụng và các thiết bị sử dụng nước có lưu lượng nhỏ.

DN20 bằng bao nhiêu inch?

DN20 tương đương 3/4 inch, thường được gọi là 20A hoặc 3/4". Kích thước này lớn hơn DN15 và thường được sử dụng cho các tuyến ống có yêu cầu lưu lượng cao hơn.

DN15 có phải phi 21 không?

Trong nhiều loại ống thép thông dụng, DN15 20 có đường kính ngoài khoảng 21,3 mm và thường được gọi là phi 21. Tuy nhiên, đường kính thực tế phụ thuộc vào tiêu chuẩn và loại ống, vì vậy cần kiểm tra thông số kỹ thuật trước khi lựa chọn phụ kiện.

DN20 có phải phi 27 không?

Trong nhiều loại ống thép phổ biến, DN20 có đường kính ngoài khoảng 26,7 mm và thường được gọi là phi 27. Đây là cách gọi thông dụng trên thị trường, nhưng không nên hiểu rằng mọi loại ống DN20 đều có đường kính ngoài chính xác bằng 27 mm.

DN15 20 nên chọn loại nào?

Việc lựa chọn phụ thuộc vào kích thước đường ống và lưu lượng cần sử dụng. DN15 phù hợp với các đường ống nhỏ và thiết bị có lưu lượng thấp, trong khi DN20 phù hợp hơn với các tuyến cần lưu lượng lớn hơn và đường ống có kích thước tương ứng.

Kết luận

DN15 20 là hai kích thước đường ống và van rất phổ biến, trong đó DN15 tương đương 1/2 inch và DN20 tương đương 3/4 inch. Trong nhiều hệ thống ống thép thông dụng, DN15 thường được gọi là phi 21 và DN20 thường được gọi là phi 27, nhưng cần phân biệt rõ giữa kích thước danh nghĩa DN và đường kính thực tế của ống. Khi lựa chọn van DN15 hoặc DN20, cần kiểm tra kích thước, kiểu kết nối, vật liệu, áp suất, nhiệt độ và chức năng sử dụng để bảo đảm thiết bị phù hợp với hệ thống DN15 20.
