Van bi gạt tay là gì? Cấu tạo, nguyên lý, ứng dụng và cách chọn

Van bi gạt tay là loại van sử dụng tay gạt để điều khiển viên bi bên trong thân van, qua đó thực hiện đóng hoặc mở dòng lưu chất. Khi tay gạt được xoay khoảng 90 độ, viên bi sẽ xoay theo và thay đổi trạng thái của van. Đây là một trong những loại van đóng mở phổ biến nhất trong hệ thống đường ống nhờ cấu tạo đơn giản, thao tác nhanh và dễ sử dụng. Van bi gạt  tay có thể được chế tạo từ đồng, inox, thép hoặc nhiều vật liệu khác tùy theo môi trường làm việc.

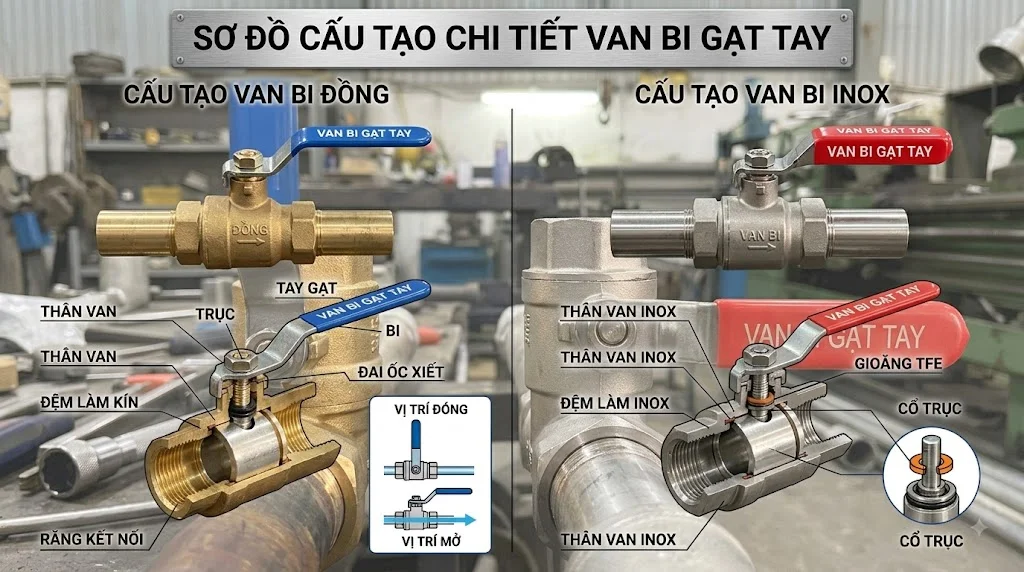

Cấu tạo Van bi gạt  tay

Thân van

Thân van là bộ phận bao bọc toàn bộ cơ cấu bên trong và chịu áp lực của dòng lưu chất. Vật liệu thân có thể là đồng, inox, thép hoặc các hợp kim phù hợp với từng ứng dụng.

Van đồng thường được sử dụng trong hệ thống cấp nước dân dụng, trong khi van inox phù hợp hơn với môi trường có yêu cầu chống ăn mòn cao. Khi lựa chọn cần xem xét áp suất, nhiệt độ và loại lưu chất để chọn vật liệu thân van phù hợp.

Bi van

Bi van có dạng hình cầu với một lỗ xuyên tâm cho phép lưu chất đi qua. Khi lỗ trên bi nằm cùng hướng với đường ống, van ở trạng thái mở và dòng lưu chất có thể đi qua.

Khi xoay tay gạt 90 độ, lỗ trên bi chuyển sang vị trí vuông góc với đường ống và van đóng lại. Cơ cấu này giúp van bi có khả năng đóng mở nhanh hơn nhiều loại van phải xoay nhiều vòng.

Trục van

Trục van là bộ phận kết nối tay gạt với bi van. Khi người vận hành xoay tay gạt, mô-men xoắn được truyền qua trục để làm viên bi xoay theo.

Trục thường được chế tạo từ vật liệu có độ bền cơ học và khả năng chống ăn mòn phù hợp. Khu vực quanh trục thường có gioăng làm kín để hạn chế lưu chất rò rỉ ra ngoài.

Gioăng làm kín

Gioăng có nhiệm vụ tạo độ kín giữa bi van và thân van, đồng thời hạn chế rò rỉ tại khu vực trục. Các vật liệu thường gặp gồm PTFE, EPDM, NBR hoặc FKM tùy theo model.

Việc lựa chọn gioăng phải dựa trên loại lưu chất, nhiệt độ và áp suất làm việc. Một loại gioăng phù hợp với nước lạnh chưa chắc phù hợp với nước nóng, dầu hoặc hóa chất.

Tay gạt

Tay gạt là bộ phận dùng để điều khiển van bằng thao tác thủ công. Thông thường, tay gạt được thiết kế để xoay khoảng 90 độ giữa trạng thái đóng và mở.

Tay gạt có thể được chế tạo từ thép, inox, hợp kim hoặc được bọc nhựa nhằm tăng khả năng cầm nắm. Một số sản phẩm sử dụng màu sắc khác nhau trên tay van để nhận diện đường ống hoặc mục đích sử dụng.

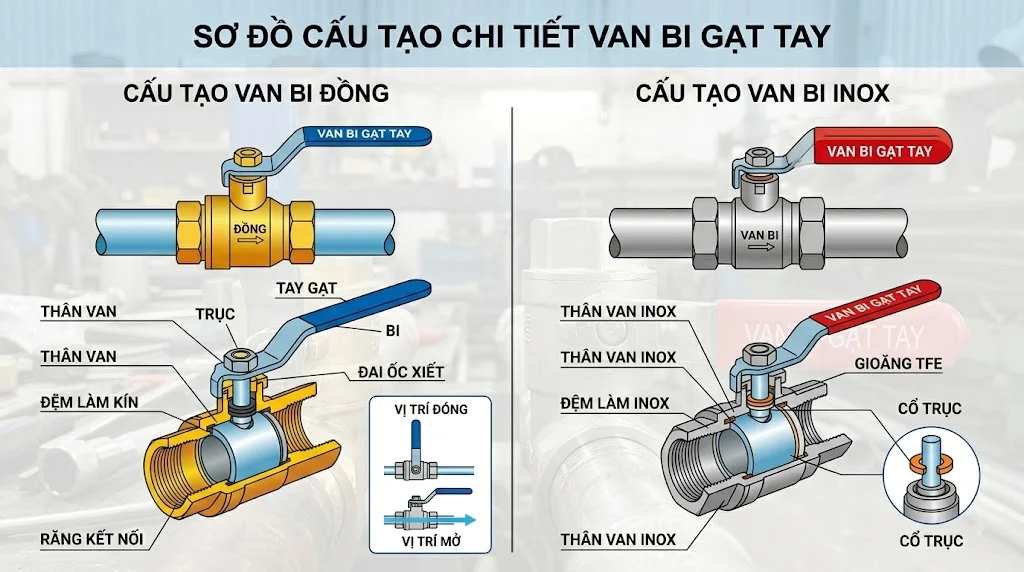

Nguyên lý hoạt động của Van bi gạt  tay

Khi van ở trạng thái mở

Khi tay gạt nằm song song với đường ống, viên bi bên trong cũng được xoay sao cho lỗ thông nằm theo hướng dòng chảy. Lưu chất có thể đi qua gần như trực tiếp qua lỗ của viên bi.

Ở trạng thái mở hoàn toàn, van bi thường có tổn thất áp suất tương đối thấp. Đây là một trong những ưu điểm khiến van được sử dụng phổ biến trong hệ thống cấp nước và đường ống công nghiệp.

Khi van ở trạng thái đóng

Khi tay gạt được xoay 90 độ và nằm vuông góc với đường ống, viên bi cũng xoay theo. Phần đặc của viên bi sẽ chắn đường lưu chất và gioăng làm kín tạo độ kín cho van.

Thao tác đóng mở chỉ cần một phần tư vòng nên rất nhanh chóng. Tuy nhiên, cần tránh dùng tay gạt để đóng mở quá mạnh hoặc sử dụng dụng cụ kéo dài tay van vì có thể làm hư trục hoặc cơ cấu bên trong.

Các loại Van bi gạt  tay phổ biến

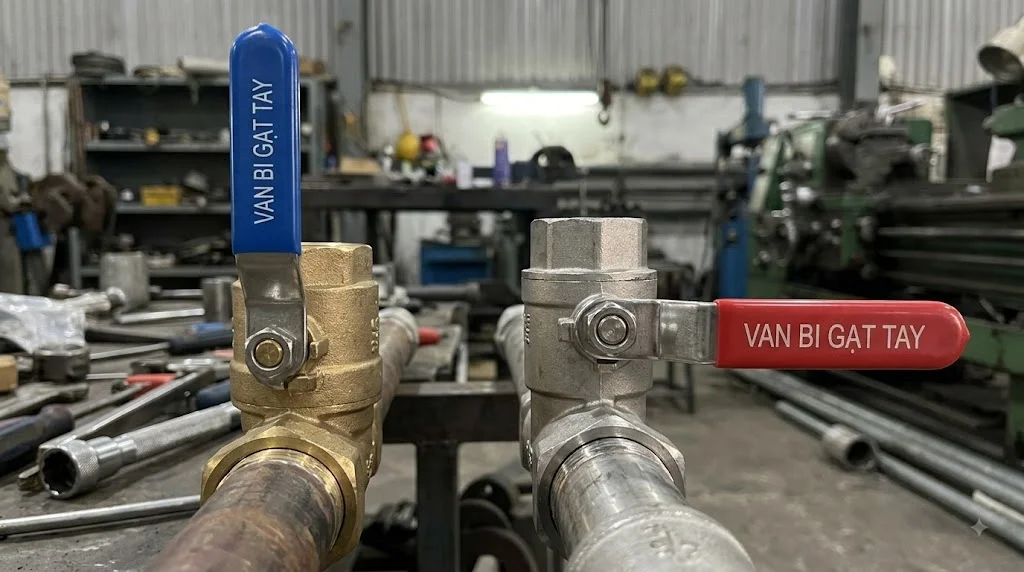

Van bi đồng tay gạt

Van bi đồng tay gạt là loại phổ biến trong hệ thống cấp nước gia đình, nhà ở và các công trình dân dụng. Thân van bằng đồng có khả năng chống ăn mòn tương đối tốt trong môi trường nước và có giá thành phù hợp.

Van thường có kết nối ren để lắp trực tiếp với đường ống hoặc phụ kiện ren. Khi lựa chọn cần kiểm tra kích thước DN, tiêu chuẩn ren và áp suất làm việc của sản phẩm.

Van bi inox tay gạt

Van bi inox tay gạt sử dụng thân hoặc các bộ phận chính bằng thép không gỉ. Inox 304 thường được dùng cho các ứng dụng thông thường, trong khi inox 316 phù hợp hơn với một số môi trường có tính ăn mòn cao.

Van inox có thể được sử dụng trong hệ thống nước, thực phẩm, hóa chất và nhiều ứng dụng công nghiệp. Tuy nhiên, cần kiểm tra vật liệu gioăng vì khả năng tương thích của gioăng cũng ảnh hưởng trực tiếp đến phạm vi sử dụng.

Van bi thép tay gạt

Van bi thép tay gạt có thân được chế tạo từ thép và thường được sử dụng trong các hệ thống công nghiệp yêu cầu khả năng chịu áp suất cao. Một số dòng có thể được thiết kế cho dầu, khí, nước hoặc các lưu chất công nghiệp khác.

Do điều kiện làm việc của van thép thường khắt khe hơn, cần kiểm tra chính xác cấp áp suất, nhiệt độ và vật liệu làm kín. Không nên sử dụng van thép cho một môi trường khác nếu nhà sản xuất không công bố khả năng tương thích.

Van bi ren ngoài tay gạt

Van bi ren ngoài có một hoặc hai đầu ren ngoài tùy thiết kế. Loại van này phù hợp với những hệ thống cần kết nối trực tiếp vào phụ kiện ren trong.

Ưu điểm của kiểu ren ngoài là có thể kết nối thuận tiện với nhiều loại phụ kiện. Tuy nhiên, vẫn cần kiểm tra kích thước và tiêu chuẩn ren trước khi mua.

Ưu điểm của Van bi gạt  tay

Đóng mở nhanh

Van bi gạt  tay chỉ cần xoay khoảng 90 độ để chuyển từ đóng sang mở hoặc ngược lại. Thao tác này nhanh hơn nhiều so với van cổng hoặc một số loại van cần xoay nhiều vòng.

Đặc điểm này đặc biệt hữu ích tại các vị trí cần thường xuyên đóng ngắt đường ống. Người vận hành cũng dễ dàng nhận biết trạng thái của van thông qua vị trí tay gạt.

Khả năng làm kín tốt

Viên bi được ép vào các bề mặt làm kín bên trong van để hạn chế dòng lưu chất đi qua khi van đóng. Với sản phẩm có chất lượng gia công tốt, van bi có thể đạt khả năng làm kín cao.

Tuy nhiên, gioăng có thể bị mòn hoặc hư hỏng sau thời gian dài sử dụng. Nhiệt độ, áp suất và loại lưu chất cũng ảnh hưởng đến tuổi thọ của bộ phận làm kín.

Cấu tạo đơn giản

Van bi có số lượng bộ phận cơ khí tương đối ít và cơ cấu hoạt động dễ hiểu. Điều này giúp việc lắp đặt, vận hành và thay thế van tương đối thuận tiện.

Cấu tạo đơn giản cũng giúp giảm nhu cầu bảo trì trong điều kiện sử dụng bình thường. Tuy nhiên, khi van gặp sự cố bên trong, việc thay toàn bộ van thường thuận tiện hơn so với sửa chữa đối với các model giá trị thấp.

Kích thước nhỏ gọn

Van bi gạt  tay thường có thiết kế gọn và chiều dài lắp đặt tương đối ngắn. Điều này giúp van phù hợp với những khu vực có không gian hạn chế.

Đối với các đường ống nhỏ, van bi tay gạt có thể là lựa chọn thuận tiện hơn so với các loại van có kích thước thân lớn. Với đường ống lớn, có thể cân nhắc van bi tay quay hoặc van bướm để giảm lực vận hành.

Ứng dụng của Van bi gạt tay

Hệ thống cấp nước dân dụng

Van bi gạt  tay được sử dụng phổ biến trong đường cấp nước cho nhà ở, căn hộ, văn phòng và các công trình dân dụng. Van có thể được lắp tại đường nước tổng hoặc từng nhánh cấp nước cho thiết bị.

Khả năng đóng mở nhanh giúp người dùng dễ dàng cô lập từng khu vực khi sửa chữa. Van đồng tay gạt đặc biệt phổ biến trong những hệ thống nước có kích thước nhỏ.

Hệ thống nước nóng

Một số van bi tay gạt được thiết kế để sử dụng cho nước nóng với giới hạn nhiệt độ cụ thể. Khi lựa chọn cần kiểm tra thân van, bi van và đặc biệt là vật liệu gioăng.

Không nên sử dụng van dành cho nước lạnh cho nước nóng nếu nhà sản xuất không công bố khả năng chịu nhiệt. Nhiệt độ quá cao có thể làm gioăng biến dạng và khiến van mất khả năng làm kín.

Hệ thống HVAC

Van bi tay gạt có thể được sử dụng trong các hệ thống HVAC để đóng ngắt các nhánh nước lạnh, nước nóng hoặc các thiết bị phụ trợ. Van thường được bố trí tại các vị trí cần cô lập thiết bị để bảo trì.

Hệ thống công nghiệp

Van bi gạt  tay được sử dụng trong nhiều hệ thống công nghiệp như nước, khí nén, dầu và một số loại hóa chất. Vật liệu van và gioăng phải được lựa chọn phù hợp với từng loại lưu chất.

Cách lựa chọn Van bi gạt tay

Xác định kích thước van

Van bi tay gạt có nhiều kích thước như DN15, DN20, DN25, DN32, DN40, DN50 và lớn hơn. Kích thước van cần phù hợp với đường kính danh nghĩa và lưu lượng yêu cầu của hệ thống.

Kiểm tra nhiệt độ

Nhiệt độ làm việc ảnh hưởng đến cả thân van và gioăng làm kín. Đặc biệt với nước nóng, dầu nóng hoặc các lưu chất nhiệt độ cao, cần kiểm tra giới hạn nhiệt độ của đúng model.

Xác định loại lưu chất

Trước khi mua cần xác định van dùng cho nước, khí, dầu, gas hoặc hóa chất. Mỗi loại lưu chất có yêu cầu khác nhau về vật liệu thân van và vật liệu làm kín.

Đối với gas và hóa chất, chỉ sử dụng model được nhà sản xuất công bố phù hợp. Không nên dùng van nước thông thường cho môi trường đặc biệt chỉ vì van có kích thước và kiểu ren tương thích.

Giá Van bi gạt  tay bao nhiêu?

Giá Van bi gạt tay phụ thuộc vào vật liệu, kích thước, thương hiệu, cấp áp suất và kiểu kết nối. Van bi đồng dân dụng thường có mức giá dễ tiếp cận, trong khi van inox, van thép hoặc các dòng van công nghiệp chuyên dụng có giá cao hơn.

Giá cũng có thể thay đổi theo số lượng và thời điểm mua hàng. Khi yêu cầu báo giá nên cung cấp đầy đủ kích thước DN, vật liệu, kiểu ren, áp suất và số lượng để nhà cung cấp xác định đúng sản phẩm.

FAQ về Van bi gạt tay

Van bi gạt tay là gì?

Van bi gạt tay là loại van đóng mở thủ công bằng tay gạt, sử dụng viên bi có lỗ xuyên tâm để kiểm soát dòng lưu chất. Khi tay gạt xoay 90 độ, viên bi cũng xoay theo để chuyển đổi giữa trạng thái đóng và mở.

Đây là loại van phổ biến trong hệ thống nước dân dụng và nhiều hệ thống công nghiệp. Van có ưu điểm là thao tác nhanh, cấu tạo đơn giản và dễ nhận biết trạng thái đóng mở.

Van bi tay gạt có tốt không?

Van bi tay gạt là lựa chọn tốt cho những hệ thống cần đóng mở nhanh và không yêu cầu điều khiển tự động. Thiết kế đơn giản giúp van dễ sử dụng và tương đối thuận tiện khi bảo trì.

Van bi tay gạt và van cổng khác nhau như thế nào?

Van bi tay gạt sử dụng viên bi xoay 90 độ nên đóng mở rất nhanh. Van cổng sử dụng cửa van chuyển động lên xuống và thường phải xoay tay van nhiều vòng để mở hoặc đóng hoàn toàn.

Van bi phù hợp với những vị trí cần thao tác nhanh, trong khi van cổng thường được sử dụng để cô lập đường ống và có ưu điểm về tổn thất áp suất khi mở hoàn toàn. Việc lựa chọn phụ thuộc vào yêu cầu cụ thể của hệ thống.

Van bi tay gạt có dùng để điều tiết lưu lượng không?

Van bi có thể thay đổi lưu lượng bằng cách đặt viên bi ở vị trí trung gian, nhưng van bi thông thường chủ yếu được thiết kế cho chức năng đóng mở. Việc sử dụng van ở trạng thái mở một phần trong thời gian dài có thể làm tăng mài mòn gioăng tùy thiết kế.

Nếu hệ thống yêu cầu điều tiết lưu lượng chính xác và liên tục, nên sử dụng loại van được thiết kế chuyên dụng cho điều tiết. Điều này giúp kiểm soát lưu lượng ổn định và tăng tuổi thọ thiết bị.

Van bi tay gạt có dùng cho nước nóng không?

Có, nếu model được nhà sản xuất công bố phù hợp với nước nóng và có giới hạn nhiệt độ đáp ứng yêu cầu hệ thống. Cần kiểm tra cả vật liệu thân van và gioăng làm kín trước khi sử dụng.

Đặc biệt, không nên dùng van nước lạnh cho hệ thống nước nóng nếu không có thông số chịu nhiệt phù hợp. Gioăng là bộ phận cần được quan tâm vì có thể bị lão hóa nhanh khi làm việc ở nhiệt độ cao.

Kết luận

Van bi gạt tay là giải pháp đóng mở đường ống đơn giản, nhanh chóng và hiệu quả, được sử dụng rộng rãi trong hệ thống cấp nước dân dụng, HVAC và nhiều ứng dụng công nghiệp. Sản phẩm có nhiều lựa chọn về vật liệu, kích thước, kiểu ren, cấp áp suất và vật liệu gioăng.

Khi lựa chọn van bi tay gạt, cần xác định chính xác DN, áp suất, nhiệt độ, loại lưu chất, vật liệu và tiêu chuẩn kết nối. Đối với nước nóng, gas, dầu hoặc hóa chất, cần sử dụng đúng model được nhà sản xuất xác nhận phù hợp với môi trường làm việc Van bi gạt tay.
