Van bi MIHA là gì? Cấu tạo, thông số, ứng dụng và giá

Van bi MIHA là dòng van bi bằng đồng mang thương hiệu MIHA của Minh Hòa, được sử dụng phổ biến trong các hệ thống đường ống cấp nước và nhiều ứng dụng kỹ thuật. Van sử dụng một viên bi có lỗ xuyên tâm để đóng mở dòng chảy, với góc xoay thường không quá 90 độ. Theo thông tin từ Minh Hòa, dòng van bi đồng MIHA PN16 được sản xuất theo tiêu chuẩn BS 21 và ISO 228-1:2000, với áp lực làm việc tối đa 16 bar và nhiệt độ làm việc tối đa khoảng 90°C đối với dòng sản phẩm được công bố.

Van bi  MIHA có nhiều kích thước và kiểu tay van khác nhau, đáp ứng từ hệ thống nước dân dụng đến các công trình kỹ thuật. Một số dòng có tay gạt inox, tay bướm hoặc các cấu hình kết nối chuyên dụng tùy model.

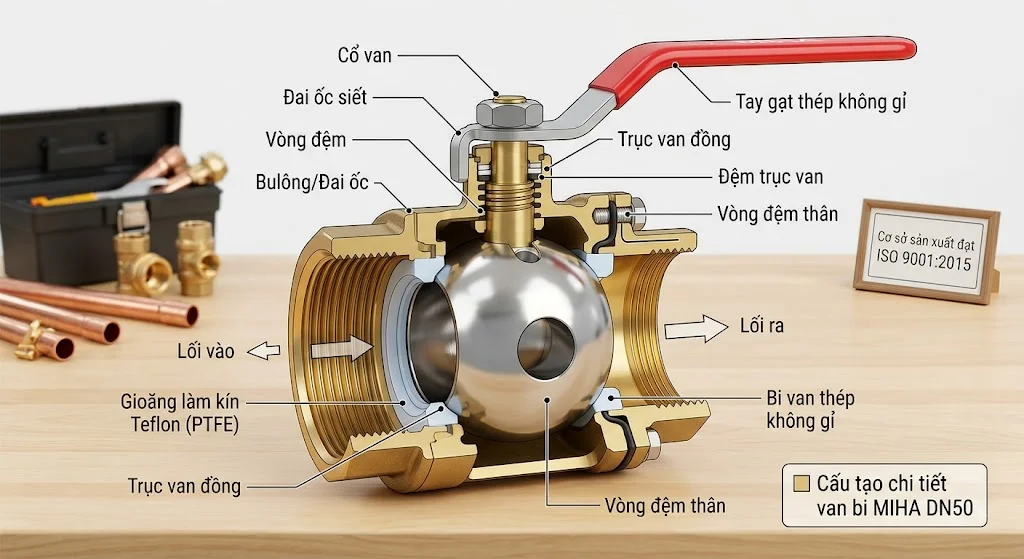

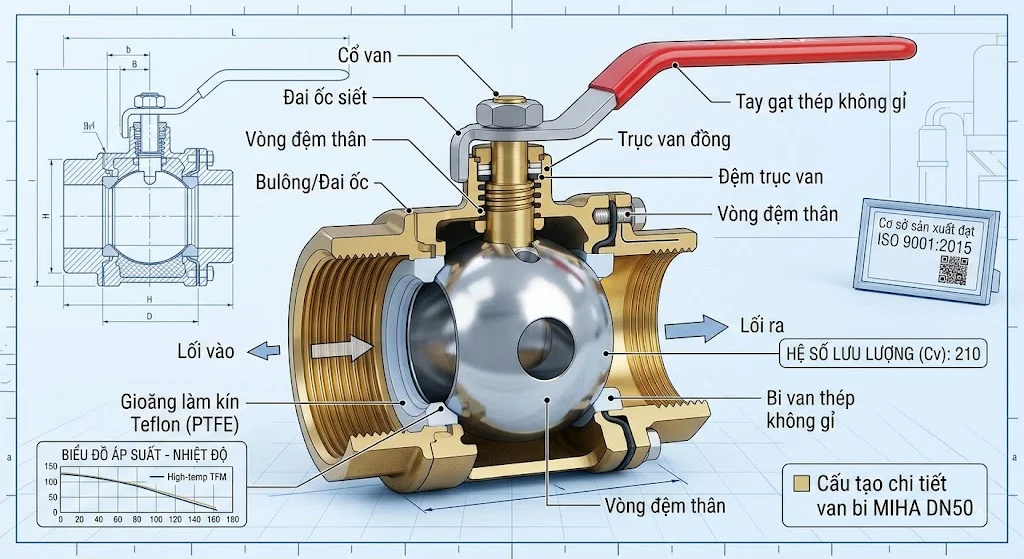

Cấu tạo Van bi  MIHA

Thân van bằng đồng

Thân Van bi  MIHA được chế tạo từ đồng, có nhiệm vụ bảo vệ các bộ phận bên trong và chịu áp lực của dòng lưu chất. Vật liệu đồng phù hợp với nhiều hệ thống nước và có khả năng chống ăn mòn tương đối tốt trong điều kiện sử dụng thông thường.

Theo thông tin sản phẩm của Minh Hòa, một số dòng Van bi  MIHA sử dụng thân đồng đúc dập nóng với hàm lượng đồng cao. Đây là yếu tố giúp van có độ bền cơ học và khả năng vận hành ổn định trong hệ thống cấp nước.

Bi van

Bi van là bộ phận hình cầu được gia công với một lỗ xuyên tâm. Khi lỗ của bi nằm song song với hướng dòng chảy, van ở trạng thái mở; khi xoay bi vuông góc với dòng chảy, van đóng.

Tùy từng model, bi van có thể được chế tạo từ đồng hoặc inox. Việc sử dụng vật liệu phù hợp giúp tăng khả năng chống ăn mòn và duy trì độ kín trong quá trình đóng mở.

Trục van

Trục van kết nối tay gạt với bi van và truyền chuyển động xoay từ bên ngoài vào cơ cấu đóng mở. Khi người sử dụng xoay tay van, trục sẽ làm viên bi xoay theo góc tương ứng.

Trục thường được chế tạo từ đồng hoặc vật liệu phù hợp với thiết kế của từng dòng MIHA. Gioăng tại khu vực trục có nhiệm vụ hạn chế rò rỉ nước ra bên ngoài khi van hoạt động.

Gioăng làm kín

Gioăng làm kín được bố trí tại khu vực bi van và trục van nhằm tạo độ kín khi van đóng. Một số dòng Van bi  MIHA sử dụng PTFE, hay còn gọi là Teflon, cho vị trí làm kín của bi.

PTFE có khả năng chịu nhiệt và chống hóa chất tương đối tốt, đồng thời tạo bề mặt trượt phù hợp với cơ cấu van bi. Tuy nhiên, giới hạn nhiệt độ cuối cùng vẫn phải căn cứ vào thông số của từng model cụ thể.

Tay gạt

Tay gạt giúp người sử dụng đóng mở van nhanh chóng bằng thao tác xoay khoảng 90 độ. Một số dòng MIHA sử dụng tay gạt inox kết hợp lớp bọc PVC, trong khi các model khác có thể sử dụng tay bướm hoặc tay hợp kim.

Màu sắc và vật liệu tay van có thể thay đổi tùy theo dòng sản phẩm. Vì vậy, khi đặt hàng cần cung cấp đúng mã sản phẩm hoặc kiểu tay van mong muốn để tránh mua nhầm model.

Thông số kỹ thuật Van bi  MIHA

Áp lực làm việc PN16

Van bi  MIHA PN16 có áp lực làm việc tối đa được công bố ở mức 16 bar đối với các dòng sản phẩm tương ứng. Đây là cấp áp lực phổ biến trong nhiều hệ thống cấp nước dân dụng và công trình kỹ thuật.

Tuy nhiên, PN16 không có nghĩa mọi model MIHA ở mọi điều kiện đều phải vận hành liên tục tại 16 bar. Cần kiểm tra đúng catalogue của model và điều kiện nhiệt độ thực tế trước khi lựa chọn.

Tiêu chuẩn ren

Một số dòng Van bi  MIHA sử dụng tiêu chuẩn ren BS 21 và ISO 228-1:2000. Tiêu chuẩn ren giúp bảo đảm khả năng tương thích giữa van và phụ kiện đường ống được thiết kế theo cùng tiêu chuẩn.

Khi thay thế van, cần kiểm tra cả kích thước ren và kiểu ren trong, ren ngoài hoặc kết nối đặc biệt. Không nên chỉ dựa vào DN hoặc đường kính ống để xác định van có thể lắp trực tiếp hay không.

Nhiệt độ làm việc

Đối với dòng van bi đồng MIHA PN16 được Minh Hòa công bố, nhiệt độ làm việc tối đa là khoảng 90°C. Thông số này phù hợp với nhiều hệ thống cấp nước và một số ứng dụng nước nóng trong phạm vi cho phép.

Tuy nhiên, các model hoặc cấu hình khác có thể có giới hạn nhiệt độ khác nhau. Vì vậy, nếu sử dụng van cho nước nóng, hơi hoặc môi trường nhiệt độ cao, cần kiểm tra chính xác datasheet của sản phẩm trước khi lắp đặt.

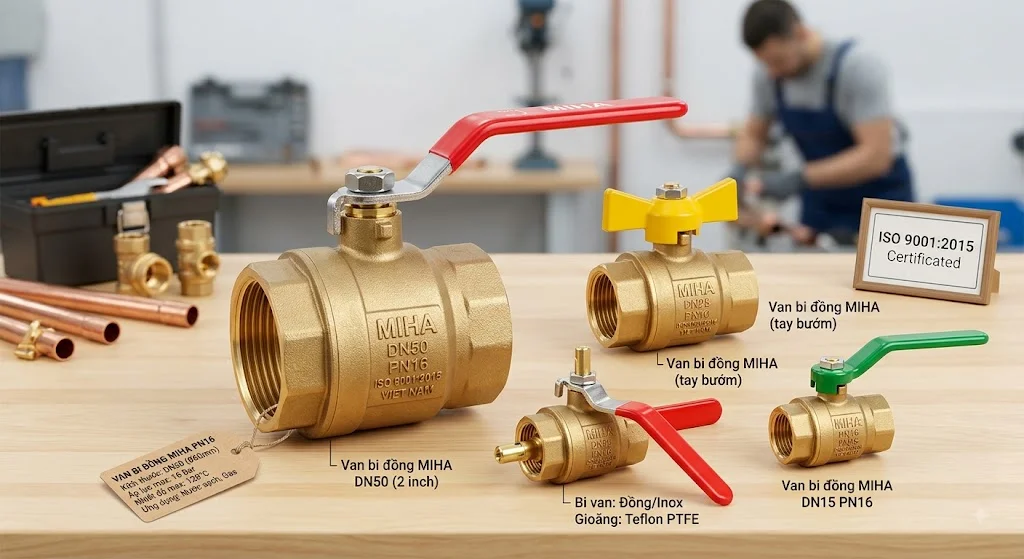

Các loại Van bi  MIHA phổ biến

Van bi  MIHA tay gạt

Van bi  MIHA tay gạt là dòng sản phẩm phổ biến với cơ cấu điều khiển bằng tay gạt. Người sử dụng chỉ cần xoay tay khoảng 90 độ để chuyển van từ trạng thái đóng sang mở hoặc ngược lại.

Dòng van này phù hợp với những vị trí cần đóng mở nhanh như đường cấp nước, nhánh nước trong gia đình, nhà máy và các công trình kỹ thuật. Một số dòng tay gạt MIHA có kích thước từ DN15 đến các kích thước lớn hơn tùy model.

Van bi  MIHA tay bướm

Van bi  MIHA tay bướm có thiết kế tay điều khiển dạng cánh bướm, thường phù hợp với các van kích thước nhỏ. Thiết kế này giúp giảm không gian thao tác và thuận tiện khi lắp đặt trong khu vực hẹp.

Một số dòng MIHA tay bướm được thiết kế với cấp áp lực PN16 và sử dụng cho hệ thống nước. Khi lựa chọn cần kiểm tra chính xác model vì thông số nhiệt độ và vật liệu có thể khác nhau giữa các phiên bản.

Van bi  MIHA tay inox

Van bi  MIHA tay inox sử dụng tay gạt bằng inox kết hợp lớp bọc màu để tăng khả năng thao tác và nhận diện. Một số model DN20 được công bố có thân đồng, bi inox, gioăng PTFE và áp lực làm việc PN16.

Dòng van này thường được sử dụng trong hệ thống cấp nước sạch, đường ống dân dụng và các công trình kỹ thuật. Cần phân biệt vật liệu tay van với vật liệu thân và bi van vì tên "tay inox" không có nghĩa toàn bộ van được chế tạo từ inox.

Van bi MIHA nối ống mềm

Van bi MIHA nối ống mềm được thiết kế để kết nối với một số cấu hình đường ống hoặc cụm đồng hồ nước sử dụng ống mềm. Kiểu van này giúp quá trình lắp đặt thuận tiện hơn trong những hệ thống có yêu cầu kết nối đặc thù.

Khi lựa chọn loại van này, cần kiểm tra đúng kích thước đầu nối và loại ống mềm đang sử dụng. Việc lựa chọn sai kích thước có thể khiến phải sử dụng thêm phụ kiện chuyển đổi hoặc gây khó khăn khi thi công.

Ưu điểm của Van bi MIHA

Đóng mở nhanh

Van bi  MIHA sử dụng cơ cấu bi xoay nên chỉ cần thao tác tay van khoảng 90 độ. So với van cổng phải xoay nhiều vòng, van bi thuận tiện hơn khi cần đóng ngắt nước thường xuyên.

Thiết kế này đặc biệt phù hợp với các đường ống dân dụng, nhánh cấp nước và vị trí cần cô lập thiết bị nhanh chóng. Khi van mở hoàn toàn, lỗ thông của bi tạo đường dẫn tương đối trực tiếp cho dòng lưu chất.

Độ kín tốt

Cơ cấu bi kết hợp với gioăng làm kín giúp van có khả năng đóng kín tốt khi được sử dụng đúng điều kiện. Gioăng PTFE được sử dụng ở một số dòng MIHA nhằm hỗ trợ khả năng làm kín và vận hành ổn định.

Tuy nhiên, độ kín thực tế còn phụ thuộc vào tình trạng van, chất lượng lắp đặt, áp suất và môi trường sử dụng. Nếu van bị đóng mở sai cách hoặc sử dụng ngoài giới hạn thiết kế, khả năng làm kín có thể suy giảm.

Thiết kế nhỏ gọn

Van bi có kết cấu tương đối nhỏ gọn và chiều dài lắp đặt phù hợp với nhiều hệ thống đường ống. Điều này giúp tiết kiệm không gian và thuận tiện khi bố trí trong các khu vực kỹ thuật.

Khi sử dụng tại những vị trí hẹp, có thể lựa chọn kiểu tay bướm nếu model và điều kiện vận hành cho phép. Với những vị trí cần thao tác thường xuyên, tay gạt thường mang lại khả năng vận hành thuận tiện.

Dễ lắp đặt và bảo trì

Các dòng Van bi  MIHA kết nối ren có thể được lắp đặt tương đối nhanh với các đường ống và phụ kiện có tiêu chuẩn tương thích. Khi cần thay thế, người dùng có thể tháo van và lắp sản phẩm mới mà không cần thay đổi toàn bộ tuyến ống.

Tuy nhiên, cần sử dụng đúng vật liệu làm kín ren và không siết quá mức. Việc siết quá mạnh có thể làm hỏng ren hoặc gây nứt phụ kiện, đặc biệt đối với các đường ống và phụ kiện có kích thước nhỏ.

Ứng dụng của Van bi MIHA

Hệ thống cấp nước dân dụng

Van bi  MIHA được sử dụng phổ biến trong hệ thống cấp nước cho nhà ở, căn hộ và các công trình dân dụng. Van có thể được lắp tại đường nước tổng, các nhánh cấp nước, trước hoặc sau thiết bị sử dụng nước.

Khả năng đóng mở nhanh giúp người dùng dễ dàng cô lập từng khu vực khi cần sửa chữa. Đây cũng là lý do van bi thường được sử dụng thay cho một số loại van khóa truyền thống trong hệ thống nước nhỏ.

Đường ống sau đồng hồ nước

Van bi  MIHA có thể được sử dụng tại các vị trí liên quan đến cụm đồng hồ hoặc đường cấp nước tùy thiết kế hệ thống. Một số dòng van và van góc MIHA được thiết kế chuyên dụng cho vị trí lắp đồng hồ nước.

Khi lắp đặt tại cụm đồng hồ, cần lựa chọn đúng model, kích thước và cấu hình kết nối. Đối với đồng hồ thuộc đơn vị cấp nước quản lý, việc tháo lắp cần tuân thủ quy định của đơn vị cung cấp nước.

Hệ thống nước nóng

Một số dòng Van bi  MIHA có giới hạn nhiệt độ được công bố đến khoảng 90°C. Vì vậy, van có thể được cân nhắc cho một số hệ thống nước nóng nếu nhiệt độ và áp suất thực tế nằm trong giới hạn của đúng model.

Không nên sử dụng mọi loại Van bi  MIHA cho nước nóng chỉ dựa trên thương hiệu. Cần kiểm tra đúng mã sản phẩm, vật liệu gioăng và giới hạn nhiệt độ trước khi lắp đặt.

Hệ thống công nghiệp

Van bi  MIHA có thể được sử dụng trong một số hệ thống kỹ thuật và công nghiệp phù hợp với thông số của sản phẩm. Các kích thước lớn hơn cũng được Minh Hòa liệt kê trong danh mục van bi đồng MIHA.

Đối với môi trường đặc biệt như hóa chất, dầu hoặc gas, cần lựa chọn đúng model được nhà sản xuất công bố cho môi trường đó. Không nên tự suy luận khả năng sử dụng chỉ dựa trên việc van có cùng cấu tạo cơ khí.

Cách lựa chọn Van bi MIHA phù hợp

Chọn đúng kích thước DN

Van bi  MIHA có nhiều kích thước khác nhau, trong đó các kích thước phổ biến gồm DN15, DN20, DN25, DN32, DN40 và DN50. Một số dòng sản phẩm còn có kích thước lớn hơn tùy theo model.

Cần xác định chính xác đường kính danh nghĩa của đường ống trước khi mua. Ngoài DN, cần kiểm tra kiểu ren và kích thước thực tế của đầu kết nối để bảo đảm van có thể lắp đặt trực tiếp.

Kiểm tra áp suất PN

Nếu hệ thống yêu cầu PN16, cần lựa chọn đúng model được công bố có áp lực làm việc tối đa tương ứng. Không nên sử dụng van có cấp áp suất thấp hơn yêu cầu của hệ thống.

Ngoài áp suất, cần xem xét nhiệt độ vì khả năng chịu áp của van có thể phụ thuộc vào điều kiện nhiệt độ. Với các hệ thống đặc biệt, cần tham khảo bảng thông số kỹ thuật của nhà sản xuất.

Xác định môi trường sử dụng

Trước khi mua cần xác định van dùng cho nước sạch, nước nóng hay môi trường lưu chất khác. Đây là yếu tố quan trọng vì vật liệu gioăng và cấu tạo van có thể được thiết kế cho những môi trường khác nhau.

Nếu sử dụng cho gas, dầu, hơi hoặc hóa chất, cần lựa chọn model được nhà sản xuất xác nhận phù hợp. Không nên dùng một model van nước cho môi trường khác chỉ vì kích thước và kết nối giống nhau.

Kiểm tra nguồn gốc sản phẩm

Nên lựa chọn van MIHA có nguồn gốc rõ ràng, thông tin sản phẩm và mã model đầy đủ. Đối với công trình, có thể yêu cầu catalogue, CO, CQ hoặc các tài liệu liên quan tùy theo yêu cầu hồ sơ.

Việc mua đúng sản phẩm chính hãng giúp dễ dàng xác định thông số kỹ thuật và hỗ trợ bảo hành khi cần. Đặc biệt với công trình số lượng lớn, nên thống nhất một model cụ thể trước khi đặt hàng.

Giá Van bi MIHA bao nhiêu?

Giá Van bi MIHA phụ thuộc vào kích thước DN, kiểu tay van, vật liệu, kiểu kết nối và số lượng đặt hàng. Các model DN15 và DN20 thường có giá thấp hơn đáng kể so với những model kích thước lớn, trong khi van có cấu hình đặc biệt cũng có mức giá khác nhau.

Giá bán trên thị trường cũng có thể thay đổi theo thời điểm và nhà phân phối. Vì vậy, nếu cần báo giá chính xác, nên cung cấp kích thước DN, kiểu van, kiểu tay, số lượng và yêu cầu CO/CQ để nhà cung cấp xác nhận đúng model và giá hiện tại.

FAQ về Van bi MIHA

Van bi MIHA của hãng nào?

MIHA là thương hiệu van vòi của Minh Hòa, một thương hiệu sản phẩm van vòi đồng được sản xuất tại Việt Nam. Minh Hòa hiện công bố nhiều dòng van bi đồng MIHA với các kích thước và cấu hình khác nhau.

Sản phẩm được sử dụng phổ biến trong các hệ thống cấp nước và công trình kỹ thuật. Khi mua, nên kiểm tra đúng mã sản phẩm để xác định chính xác vật liệu và thông số.

Van bi MIHA có tốt không?

Van bi  MIHA phù hợp với nhiều hệ thống cấp nước dân dụng và công trình kỹ thuật nhờ thiết kế đơn giản, dễ vận hành và có nhiều kích thước lựa chọn. Một số dòng được công bố áp lực làm việc PN16 và nhiệt độ tối đa khoảng 90°C.

Tuy nhiên, chất lượng và độ bền của van cần được đánh giá dựa trên đúng model và điều kiện sử dụng. Không nên sử dụng van vượt quá áp suất, nhiệt độ hoặc môi trường mà nhà sản xuất quy định.

Van bi MIHA DN20 là phi bao nhiêu?

DN20 thường tương ứng với kích thước danh nghĩa 3/4 inch trong các hệ thống đường ống ren phổ biến. Một số sản phẩm Van bi  MIHA DN20 được nhà phân phối ghi nhận là kích thước 3/4 inch và sử dụng kết nối ren theo tiêu chuẩn của sản phẩm.

Tuy nhiên, khi thay van thực tế vẫn nên kiểm tra ren và đường kính ống thay vì chỉ dựa vào cách gọi DN20. Điều này giúp tránh trường hợp sai tiêu chuẩn ren hoặc sai kiểu kết nối.

Van bi MIHA có dùng cho nước nóng không?

Có thể sử dụng đối với những model được công bố phù hợp với nước nóng và có giới hạn nhiệt độ đáp ứng hệ thống. Một số dòng van bi đồng MIHA được công bố nhiệt độ làm việc tối đa khoảng 90°C.

Nếu hệ thống có nhiệt độ cao hoặc điều kiện đặc biệt, cần kiểm tra đúng catalogue của model trước khi lắp đặt. Không nên áp dụng thông số của một dòng MIHA cho tất cả các dòng sản phẩm khác.

Van bi  MIHA có dùng cho gas được không?

Chỉ nên sử dụng model MIHA được nhà sản xuất xác nhận phù hợp với gas hoặc LPG. Một số danh mục sản phẩm MIHA trước đây có liệt kê dòng van bi tay gạt cho nước, hơi, gas và xăng dầu, nhưng cần xác định đúng model trước khi sử dụng.

Đối với hệ thống gas, yêu cầu an toàn cao hơn hệ thống nước nên không được tự ý thay thế bằng một model van nước có kích thước tương tự. Cần kiểm tra tài liệu kỹ thuật và khả năng tương thích của đúng sản phẩm.

Kết luận

Van bi MIHA là dòng van bi đồng Minh Hòa được sử dụng phổ biến trong các hệ thống cấp nước dân dụng và công trình kỹ thuật. Với thiết kế bi xoay 90 độ, van có ưu điểm về thao tác nhanh, thiết kế gọn, khả năng đóng kín tốt và có nhiều kích thước, kiểu tay van để lựa chọn.

Khi mua Van bi  MIHA, cần kiểm tra kỹ DN, PN, kiểu kết nối, tiêu chuẩn ren, vật liệu, nhiệt độ làm việc và môi trường lưu chất. Đặc biệt, cần chọn đúng model MIHA cho từng ứng dụng thay vì chỉ dựa vào kích thước van hoặc thương hiệu Van bi MIHA.
