Cấu tạo van nước một chiều gồm những bộ phận nào?

Cấu tạo Van nước một chiều được thiết kế để cho phép nước chỉ chảy theo một hướng nhất định và tự động ngăn dòng nước chảy ngược. Đây là một trong những loại van được sử dụng phổ biến trong hệ thống cấp nước, máy bơm, PCCC, xử lý nước, HVAC và nhiều hệ thống đường ống công nghiệp.

Khác với van bi hoặc van cổng cần người vận hành tác động để đóng mở, Van nước một  chiều có thể tự động thay đổi trạng thái dựa trên áp suất và hướng dòng chảy. Khi áp suất phía trước van đủ lớn, bộ phận đóng mở sẽ dịch chuyển để cho nước đi qua; khi dòng nước có xu hướng chảy ngược, bộ phận này sẽ trở về vị trí đóng và ngăn nước hồi lưu.

Tùy vào thiết kế, cấu tạo Van nước một chiều có thể sử dụng lá van, đĩa van, piston, viên bi hoặc lò xo. Mỗi cấu tạo sẽ có đặc điểm riêng về tổn thất áp suất, tốc độ đóng van, khả năng chống va đập thủy lực và phạm vi ứng dụng.

Van nước một chiều là gì?

Van nước một chiều là thiết bị được lắp trên đường ống để kiểm soát hướng chuyển động của dòng nước. Van chỉ cho phép nước đi từ đầu vào đến đầu ra và tự động ngăn nước quay trở lại khi hướng dòng chảy bị đảo chiều.

Van thường được lắp phía sau máy bơm để hạn chế hiện tượng nước chảy ngược khi máy bơm dừng. Trong một số hệ thống, van cũng được sử dụng để bảo vệ đường ống, bình chứa và các thiết bị khác khỏi ảnh hưởng của dòng chảy ngược.

Không giống van khóa nước thông thường, van một chiều không cần tay quay, tay gạt hoặc bộ điều khiển điện để thực hiện chức năng chính. Áp suất và dòng chảy của hệ thống sẽ trực tiếp tác động lên cơ cấu đóng mở của van.

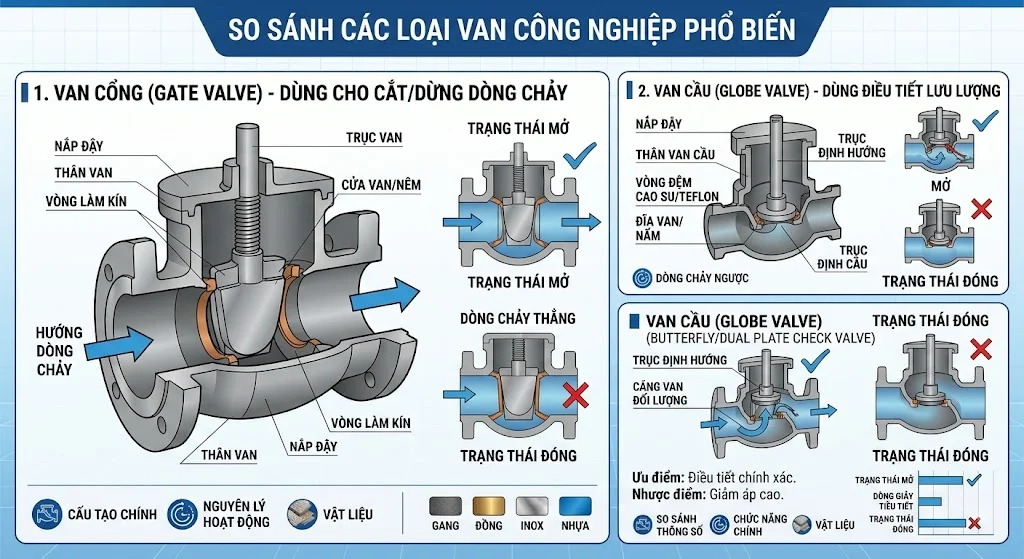

Cấu tạo Van nước một chiều gồm những bộ phận nào?

Thân van

Thân van là bộ phận bên ngoài bao bọc và bảo vệ toàn bộ cơ cấu bên trong. Đây cũng là bộ phận chịu áp lực trực tiếp của dòng nước và có nhiệm vụ kết nối van với đường ống.

Thân van có thể được chế tạo từ đồng, gang, gang cầu, thép carbon, inox hoặc nhựa tùy theo kích thước và môi trường sử dụng. Với hệ thống nước dân dụng, van đồng và van nhựa thường được sử dụng ở kích thước nhỏ, trong khi hệ thống công nghiệp thường sử dụng van gang, gang cầu hoặc inox.

Trên thân van thường có mũi tên chỉ hướng dòng chảy. Khi lắp đặt, cần bảo đảm mũi tên trên thân van trùng với hướng nước chảy trong đường ống để van hoạt động chính xác.

Đĩa van hoặc lá van

Đĩa van là bộ phận trực tiếp đóng mở dòng nước. Khi nước chảy đúng hướng, áp suất của dòng nước sẽ đẩy đĩa van ra khỏi vị trí làm kín và tạo đường dẫn cho nước đi qua.

Khi dòng nước giảm hoặc có xu hướng chảy ngược, đĩa van sẽ trở về vị trí đóng. Đĩa van sau đó tiếp xúc với bề mặt làm kín để ngăn nước tiếp tục chảy ngược về phía đầu vào.

Hình dạng của bộ phận này phụ thuộc vào từng loại van, có thể là đĩa tròn, lá lật, piston hoặc viên bi.

Seat – Bề mặt làm kín

Seat là bộ phận tạo ra điểm tiếp xúc giữa đĩa van và thân van khi van đóng. Bộ phận này có nhiệm vụ hạn chế nước rò rỉ qua van khi dòng chảy đảo chiều.

Seat có thể được chế tạo bằng kim loại hoặc vật liệu đàn hồi như EPDM, NBR, PTFE tùy theo thiết kế. Đối với nước sạch, Seat EPDM được sử dụng khá phổ biến vì có khả năng làm kín tốt và phù hợp với môi trường nước.

Lò xo

Không phải tất cả Van nước một  chiều đều có lò xo, nhưng van một chiều lò xo sử dụng bộ phận này để hỗ trợ đưa đĩa van trở về vị trí đóng.

Khi áp suất phía đầu vào đủ lớn, lực của dòng nước thắng lực lò xo và đẩy đĩa van mở. Khi dòng nước giảm hoặc đảo chiều, lò xo đẩy đĩa van về Seat nhanh hơn, giúp hạn chế dòng chảy ngược.

Thiết kế này đặc biệt hữu ích trong những hệ thống yêu cầu van đóng nhanh và hạn chế hiện tượng nước hồi lưu.

Trục van

Một số loại van một chiều có trục để dẫn hướng chuyển động của đĩa van. Trục giúp đĩa van di chuyển đúng phương và hạn chế tình trạng lệch khỏi vị trí làm kín.

Trục thường được chế tạo từ vật liệu có độ bền và khả năng chống ăn mòn phù hợp. Với các loại van sử dụng trong môi trường nước, inox thường được lựa chọn để tăng tuổi thọ của bộ phận này.

Nắp van

Một số dòng Van nước một  chiều có nắp van tháo rời để bảo vệ cơ cấu bên trong. Nắp thường được liên kết với thân bằng ren hoặc bu lông tùy thiết kế.

Ưu điểm của kiểu nắp tháo rời là người dùng có thể tiếp cận cơ cấu bên trong để kiểm tra, vệ sinh hoặc thay thế một số bộ phận khi cần thiết.

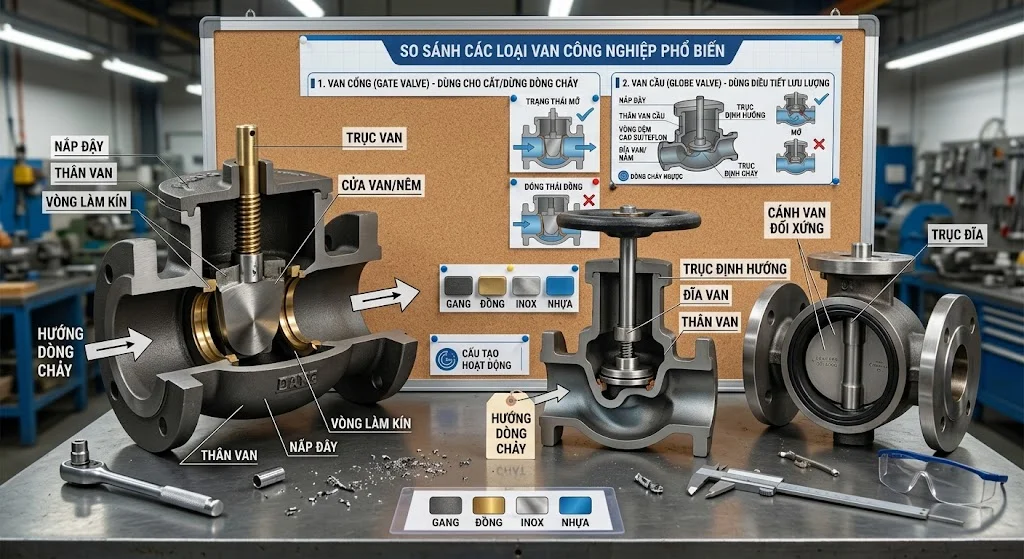

Sơ đồ cấu tạo Van nước một  chiều đơn giản

Có thể hình dung cấu tạo cơ bản của van một chiều theo trình tự:

Đầu vào → Thân van → Cơ cấu đóng mở → Seat → Đầu ra

Khi nước chảy đúng hướng, áp suất nước tác động lên đĩa van và tạo ra khoảng mở cho dòng nước đi qua. Khi nước có xu hướng chảy ngược, đĩa van đóng lại và ép vào Seat để ngăn dòng nước quay về phía đầu vào.

Đối với van một chiều lò xo, lò xo sẽ hỗ trợ quá trình đóng van. Đối với van một chiều lá lật, lá van sử dụng bản lề để lật mở theo hướng dòng chảy và tự hạ xuống khi dòng nước đảo chiều.

Nguyên lý hoạt động của Van nước một  chiều

Khi máy bơm hoạt động, áp suất nước ở phía đầu vào tăng lên. Lực của dòng nước tác động lên đĩa hoặc lá van làm bộ phận này mở ra, tạo đường dẫn để nước đi đến phía đầu ra.

Khi máy bơm dừng, áp suất phía đầu vào giảm xuống. Nếu nước có xu hướng chảy ngược, cơ cấu đóng mở sẽ trở về vị trí ban đầu và ngăn dòng nước hồi lưu.

Đối với van một chiều lò xo, quá trình đóng được hỗ trợ bởi lực đàn hồi của lò xo. Đối với van lá lật, trọng lượng của lá van kết hợp với dòng chảy ngược sẽ làm lá van đóng lại.

Các loại Van nước một  chiều và cấu tạo tương ứng

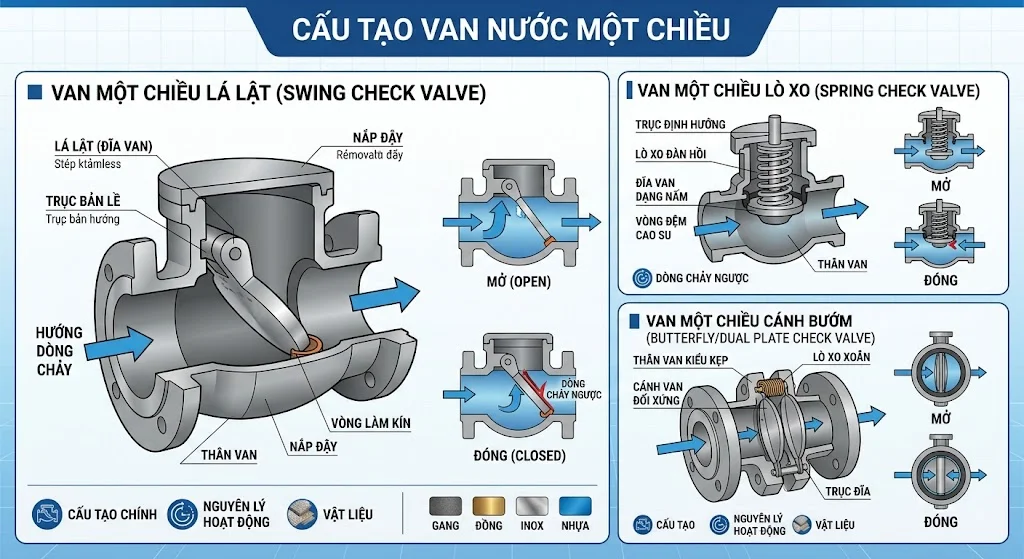

Van một chiều lá lật

Van một chiều lá lật có cấu tạo gồm thân van, lá van, bản lề và bề mặt làm kín. Lá van được gắn vào trục hoặc bản lề và có thể lật lên khi nước chảy theo chiều thuận.

Khi dòng nước dừng hoặc đảo chiều, lá van tự động hạ xuống và tiếp xúc với Seat. Loại van này thường được sử dụng cho đường ống có kích thước từ trung bình đến lớn.

Van một chiều lò xo

Van một chiều lò xo sử dụng đĩa van kết hợp với lò xo để điều khiển quá trình đóng mở. Khi áp suất đầu vào vượt qua áp suất mở van, đĩa van dịch chuyển và cho phép nước đi qua.

Khi áp suất giảm, lò xo nhanh chóng đưa đĩa van về vị trí đóng. Cấu tạo nhỏ gọn và khả năng đóng nhanh giúp loại van này phù hợp với nhiều hệ thống cấp nước và máy bơm.

Van một chiều dạng bi

Van một chiều dạng bi sử dụng viên bi làm bộ phận đóng mở. Khi nước chảy đúng hướng, áp suất đẩy viên bi khỏi Seat để tạo đường dẫn cho nước.

Khi dòng nước đảo chiều, viên bi được đẩy trở lại vị trí Seat và làm kín đường ống. Loại van này thường được sử dụng ở các đường ống nhỏ hoặc hệ thống cần cấu tạo đơn giản.

Van một chiều wafer

Van một chiều wafer có thiết kế mỏng và thường được lắp xen giữa hai mặt bích. Cấu tạo nhỏ gọn giúp tiết kiệm không gian lắp đặt và giảm trọng lượng của hệ thống.

Loại van này thường được sử dụng trong các hệ thống nước, HVAC, xử lý nước và đường ống công nghiệp có kích thước vừa và lớn.

Thông số kỹ thuật cần quan tâm khi chọn van một chiều

Ưu điểm của Van nước một chiều

Ưu điểm lớn nhất của Van nước một chiều là khả năng tự động ngăn dòng nước chảy ngược mà không cần người vận hành điều khiển. Điều này giúp bảo vệ máy bơm, đường ống và các thiết bị phía sau khỏi những ảnh hưởng do dòng chảy đảo chiều.

Van có cấu tạo tương đối đơn giản và có nhiều chủng loại để lựa chọn. Từ những loại van đồng nhỏ dùng cho hệ thống nước dân dụng đến van gang, gang cầu hoặc inox kích thước lớn dùng trong công nghiệp, người dùng đều có thể lựa chọn theo yêu cầu thực tế.

Ngoài ra, nhiều loại van một chiều có khả năng làm việc tự động liên tục và không cần nguồn điện. Đây là ưu điểm quan trọng trong những hệ thống cấp nước cần hoạt động ổn định và hạn chế phụ thuộc vào hệ thống điều khiển.

Ứng dụng của Van nước một chiều

Van nước một chiều được sử dụng phổ biến ở đầu ra của máy bơm để ngăn nước chảy ngược khi máy bơm dừng. Việc này giúp hạn chế hiện tượng tụt áp, mất nước trong đường ống và giảm tác động không mong muốn lên máy bơm.

Trong hệ thống cấp nước, van được lắp tại các vị trí cần kiểm soát hướng dòng chảy hoặc ngăn nước từ một nhánh quay trở lại nhánh khác. Trong hệ thống PCCC, van một chiều có thể được sử dụng tại các tuyến cấp nước và khu vực thiết bị theo thiết kế của hệ thống.

Ngoài ra, van còn được sử dụng trong hệ thống xử lý nước, HVAC, tưới tiêu, hệ thống nước nóng và nhiều dây chuyền sản xuất công nghiệp.

Cách lựa chọn Van nước một  chiều

Khi lựa chọn van, trước tiên cần xác định kích thước đường ống và kiểu kết nối. Đường ống DN40 cần sử dụng van có kích thước và kết nối tương thích, đồng thời với van mặt bích phải kiểm tra đúng tiêu chuẩn JIS, DIN, ANSI hoặc tiêu chuẩn được sử dụng trong hệ thống.

Tiếp theo cần xác định loại van phù hợp với hướng lắp đặt và đặc điểm dòng chảy. Van lá lật phù hợp với nhiều đường ống có lưu lượng lớn, trong khi van lò xo có ưu điểm đóng nhanh và van bi thường phù hợp với các hệ thống nhỏ.

Cuối cùng cần kiểm tra áp suất, nhiệt độ và vật liệu Seat. Lựa chọn đúng các thông số này giúp van làm kín tốt, giảm nguy cơ rò rỉ và tăng tuổi thọ trong quá trình vận hành.

FAQ – Câu hỏi thường gặp về cấu tạo Van nước một chiều

Cấu tạo Van nước một chiều gồm những bộ phận nào?

Cấu tạo Van nước một chiều cơ bản gồm thân van, bộ phận đóng mở, Seat làm kín và các bộ phận dẫn hướng hoặc hỗ trợ như trục, lò xo tùy từng loại. Một số dòng có thêm nắp van để thuận tiện cho việc kiểm tra và bảo trì cơ cấu bên trong.

Van nước một chiều hoạt động như thế nào?

Van cho phép nước chảy theo một hướng khi áp suất đầu vào đủ lớn để mở cơ cấu đóng. Khi dòng nước dừng hoặc có xu hướng chảy ngược, đĩa van, lá van hoặc viên bi sẽ trở về vị trí đóng để ngăn nước hồi lưu.

Van một chiều có cần tay gạt hoặc tay quay không?

Thông thường không cần. Van một chiều hoạt động tự động dựa trên áp suất và hướng dòng chảy, vì vậy không cần người vận hành trực tiếp đóng mở như van bi hoặc van cổng.

Van nước một chiều thường lắp ở đâu?

Van thường được lắp trên đường đẩy của máy bơm để ngăn nước chảy ngược khi bơm dừng. Ngoài ra, van còn được lắp tại các vị trí cần duy trì một chiều dòng chảy hoặc bảo vệ thiết bị khỏi hiện tượng hồi lưu.

Van một chiều có chống được búa nước không?

Van một chiều có thể góp phần hạn chế dòng chảy ngược nhưng không phải loại nào cũng có khả năng kiểm soát búa nước hiệu quả. Đối với hệ thống có nguy cơ búa nước cao, cần lựa chọn loại van có đặc tính đóng phù hợp và kết hợp với các giải pháp chống búa nước khác theo thiết kế hệ thống.

Kết luận

Cấu tạo Van nước một chiều tương đối đơn giản nhưng mỗi bộ phận đều đóng vai trò quan trọng trong việc kiểm soát hướng dòng chảy. Thân van chịu áp lực, đĩa hoặc lá van thực hiện đóng mở, Seat bảo đảm độ kín, trong khi lò xo, trục và bản lề có thể hỗ trợ cơ cấu hoạt động tùy từng loại van.

Việc hiểu rõ cấu tạo Van nước một chiều giúp người dùng lựa chọn đúng loại van cho từng hệ thống, đặc biệt khi cần lắp đặt cho máy bơm, đường ống cấp nước, PCCC hoặc hệ thống công nghiệp. Khi lựa chọn, cần căn cứ vào kích thước, kiểu kết nối, vật liệu, áp suất, nhiệt độ và hướng lắp đặt để bảo đảm van hoạt động ổn định và ngăn dòng chảy ngược hiệu quả Cấu tạo Van nước một chiều.
