Van cửa đồng là gì? Cấu tạo, nguyên lý, ứng dụng và cách lựa chọn

Van cửa đồng là loại van cửa được chế tạo chủ yếu từ vật liệu đồng hoặc hợp kim đồng, sử dụng để đóng mở và cô lập dòng nước hoặc các loại lưu chất phù hợp trong đường ống. Đây là dòng van được sử dụng phổ biến trong hệ thống cấp nước dân dụng, đường ống nước nóng, hệ thống HVAC và một số ứng dụng công nghiệp.

Van cửa  đồng thường có thiết kế nhỏ gọn, hai đầu kết nối dạng ren và vận hành bằng tay quay. Khi mở hoàn toàn, cửa van được nâng lên khỏi đường dòng giúp lưu chất đi qua tương đối thuận lợi. Khi đóng, cửa van hạ xuống và ép vào bề mặt làm kín để ngăn dòng lưu chất.

Nhờ khả năng chống ăn mòn tương đối tốt, độ bền cơ học phù hợp và khả năng gia công thuận tiện, Van cửa  đồng là lựa chọn phổ biến cho các đường ống kích thước nhỏ.

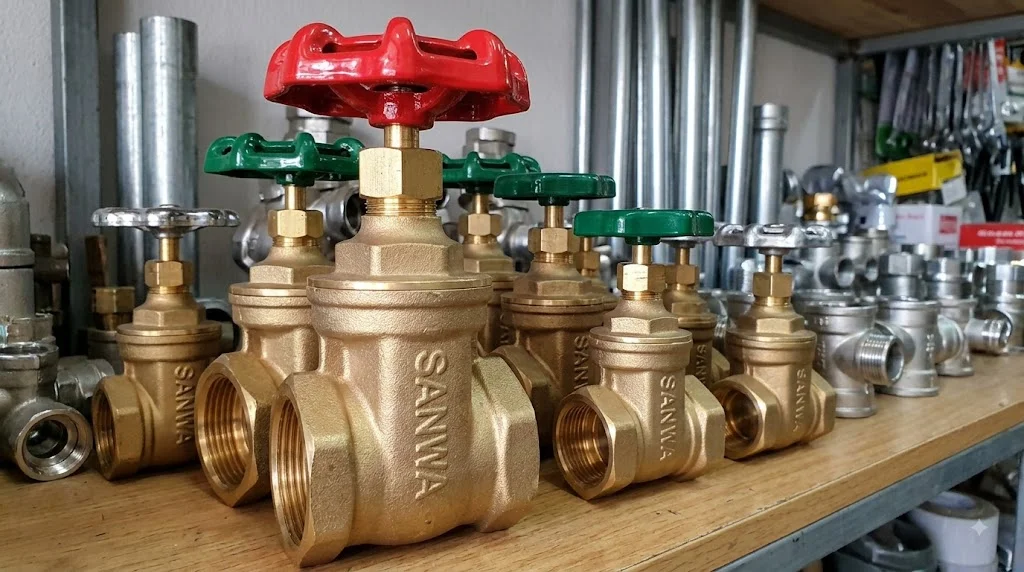

Van cửa đồng có tác dụng gì?

Đóng mở dòng nước

Chức năng chính của Van cửa  đồng là kiểm soát trạng thái đóng hoặc mở của đường ống. Khi cần cấp nước, van được mở để nước lưu thông. Khi cần sửa chữa hoặc cô lập một khu vực, van được đóng để ngăn dòng nước.

Van đặc biệt phù hợp với các hệ thống cần duy trì trạng thái mở hoặc đóng trong thời gian dài.

Cô lập đường ống

Van cửa  đồng có thể được lắp tại các nhánh đường ống, trước thiết bị hoặc tại các vị trí cần chia nhỏ hệ thống.

Khi xảy ra sự cố hoặc cần bảo trì, người vận hành chỉ cần đóng van tại khu vực cần thao tác thay vì phải ngắt toàn bộ hệ thống.

Sử dụng cho đường ống nước nóng

Một số dòng Van cửa  đồng được thiết kế để làm việc với nước nóng trong giới hạn nhiệt độ do nhà sản xuất quy định.

Tuy nhiên, không nên sử dụng tất cả các loại Van cửa  đồng cho nước nóng. Cần kiểm tra vật liệu thân van, gioăng làm kín và giới hạn nhiệt độ của đúng model trước khi lắp đặt.

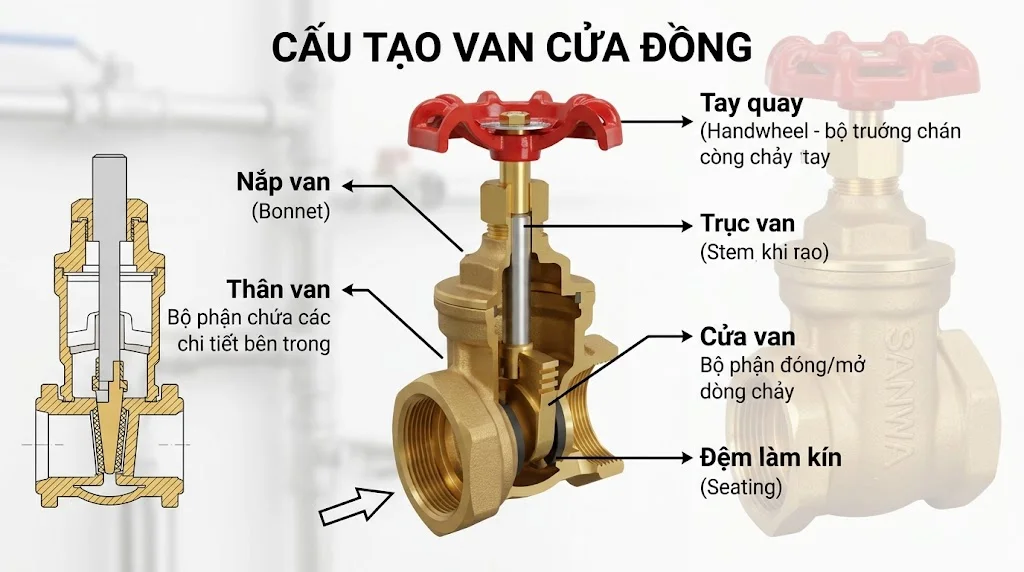

Cấu tạo Van cửa  đồng

Thân van đồng

Thân van là bộ phận chính chứa cửa van và chịu áp lực của dòng lưu chất. Với Van cửa  đồng, thân thường được chế tạo từ đồng hoặc hợp kim đồng phù hợp với yêu cầu sử dụng.

Vật liệu đồng có khả năng chống ăn mòn khá tốt trong nhiều môi trường nước, đồng thời thuận tiện cho quá trình gia công và chế tạo các kết nối ren.

Cửa van

Cửa van chuyển động lên xuống để đóng hoặc mở dòng lưu chất.

Khi mở, cửa được nâng lên và tạo ra tiết diện lưu thông lớn. Khi đóng, cửa hạ xuống và tiếp xúc với bề mặt làm kín.

Cấu tạo cửa van có thể khác nhau tùy nhà sản xuất và model. Một số loại sử dụng vật liệu đồng hoặc hợp kim đồng, trong khi một số loại có thể sử dụng cấu tạo kết hợp với vật liệu làm kín đàn hồi.

Ty van

Ty van truyền chuyển động từ tay quay đến cửa van. Khi người sử dụng xoay tay quay, ty van thực hiện chuyển động tương ứng để nâng hoặc hạ cửa.

Ty van thường được chế tạo từ vật liệu có khả năng chống ăn mòn và chịu được lực vận hành.

Tay quay

Tay quay là bộ phận giúp người vận hành đóng mở van bằng tay.

Do van cửa cần nhiều vòng quay để chuyển từ đóng sang mở hoàn toàn, tay quay thường được thiết kế để tạo lực xoắn phù hợp và giúp thao tác thuận tiện.

Bộ phận làm kín

Bộ phận làm kín có nhiệm vụ hạn chế nước rò rỉ ra ngoài và bảo đảm cửa van có thể ngăn dòng khi đóng.

Tùy model, van có thể sử dụng gioăng hoặc vật liệu làm kín khác nhau. Khi lựa chọn cần kiểm tra khả năng chịu nhiệt, chịu áp suất và tương thích với lưu chất.

Nguyên lý hoạt động của Van cửa  đồng

Van cửa  đồng hoạt động dựa trên nguyên lý nâng hạ cửa van.

Khi mở van, người vận hành xoay tay quay theo chiều mở. Chuyển động quay được truyền qua ty van và làm cửa van nâng lên. Khi cửa được nâng khỏi đường dòng, nước có thể đi qua thân van.

Khi đóng, tay quay được xoay theo chiều ngược lại. Ty van hạ cửa xuống cho đến khi cửa tiếp xúc với bề mặt làm kín, từ đó ngăn dòng nước.

Do đặc điểm này, Van cửa  đồng phù hợp với chức năng đóng mở và cô lập đường ống, không nên sử dụng như van điều tiết lưu lượng trong thời gian dài.

Các loại Van cửa  đồng phổ biến

Van cửa  đồng nối ren

Van cửa  đồng nối ren là loại phổ biến nhất trong các hệ thống đường ống nhỏ.

Hai đầu van được gia công ren để kết nối trực tiếp với đường ống hoặc phụ kiện ren. Kiểu kết nối này giúp hệ thống có kết cấu gọn và không cần sử dụng mặt bích, gioăng mặt bích hoặc bộ bu lông.

Khi lắp đặt cần kiểm tra đúng tiêu chuẩn ren giữa van và đường ống để tránh tình trạng không tương thích.

Van cửa  đồng ren trong

Van cửa  đồng ren trong có phần ren được gia công bên trong hai đầu kết nối. Đường ống hoặc phụ kiện đầu vào sẽ sử dụng ren ngoài để kết nối với van.

Đây là cấu hình được sử dụng phổ biến trong hệ thống cấp nước dân dụng và đường ống kỹ thuật nhỏ.

Van cửa  đồng ty chìm

Van cửa  đồng ty chìm có trục van không nâng lên đáng kể khi van được mở.

Thiết kế này giúp van có chiều cao tương đối gọn, phù hợp với những vị trí bị hạn chế không gian.

Van cửa  đồng tay quay

Van cửa  đồng tay quay sử dụng cơ cấu vận hành thủ công. Người dùng xoay tay quay để điều khiển cửa van.

Đây là cấu hình đơn giản, dễ sử dụng và phù hợp với các hệ thống không yêu cầu tự động hóa.

Thông số kỹ thuật Van cửa  đồng

Cần lưu ý rằng “Van cửa  đồng” và “van cửa bronze” không nhất thiết là cùng một vật liệu. Đồng thau, đồng đỏ và các loại hợp kim đồng có thành phần khác nhau có thể có đặc tính cơ học và khả năng chống ăn mòn khác nhau.

Van cửa  đồng được sử dụng ở đâu?

Hệ thống cấp nước dân dụng

Van cửa  đồng được sử dụng trong hệ thống cấp nước của nhà ở, căn hộ, biệt thự và các công trình dân dụng.

Van có thể được lắp tại đường ống chính, nhánh cấp nước hoặc trước các thiết bị để thuận tiện cho việc cô lập khi sửa chữa.

Hệ thống nước nóng

Một số model Van cửa  đồng có thể được sử dụng cho đường ống nước nóng.

Tuy nhiên, nhiệt độ làm việc tối đa phải được kiểm tra theo catalogue. Không nên lựa chọn chỉ dựa vào vật liệu đồng mà bỏ qua khả năng chịu nhiệt của gioăng và các bộ phận làm kín.

Hệ thống HVAC

Trong hệ thống HVAC, Van cửa  đồng có thể được sử dụng trên các đường ống nước có kích thước nhỏ để đóng mở và cô lập thiết bị.

Van có thể được bố trí trước hoặc sau các thiết bị tùy theo thiết kế hệ thống.

Hệ thống đường ống kỹ thuật

Van cửa  đồng cũng được sử dụng trong nhiều đường ống kỹ thuật có lưu chất tương thích với vật liệu van.

Đối với khí, hóa chất hoặc các môi trường đặc biệt, cần kiểm tra khả năng tương thích vật liệu trước khi sử dụng.

Ưu điểm của Van cửa  đồng

Khả năng chống ăn mòn tốt

Đồng và các hợp kim đồng có khả năng chống ăn mòn tốt trong nhiều môi trường nước.

Đây là một trong những lý do Van cửa  đồng được sử dụng phổ biến trong các hệ thống cấp nước dân dụng và đường ống kỹ thuật.

Kết cấu nhỏ gọn

So với nhiều loại van cửa mặt bích kích thước lớn, Van cửa  đồng nối ren có thiết kế nhỏ gọn và dễ bố trí trong không gian hạn chế.

Đặc điểm này đặc biệt hữu ích trong các hệ thống đường ống dân dụng.

Dễ lắp đặt

Van nối ren không cần hệ thống mặt bích và bu lông, giúp quá trình thi công tương đối đơn giản.

Tuy nhiên, ren phải được căn chỉnh chính xác và cần sử dụng vật liệu làm kín ren phù hợp để hạn chế rò rỉ.

Phù hợp với đường ống nhỏ

Van cửa  đồng thường được lựa chọn cho các đường ống có kích thước nhỏ, nơi van mặt bích hoặc van cửa gang không thực sự cần thiết.

Hạn chế của Van cửa đồng

Không phù hợp với mọi kích thước đường ống

Van cửa  đồng dạng ren phổ biến chủ yếu ở các kích thước nhỏ và trung bình. Khi đường ống có kích thước lớn, van cửa gang, gang cầu hoặc thép mặt bích thường phù hợp hơn.

Không nên dùng để điều tiết lưu lượng

Giống các loại van cửa khác, Van cửa  đồng chủ yếu được thiết kế cho trạng thái đóng hoặc mở hoàn toàn.

Nếu sử dụng van để điều tiết lưu lượng trong thời gian dài, dòng nước có thể gây rung động và ảnh hưởng đến bề mặt làm kín.

Cần chú ý hiện tượng ăn mòn đặc biệt

Mặc dù đồng có khả năng chống ăn mòn tốt trong nhiều môi trường, nhưng không có nghĩa là phù hợp với mọi loại nước hoặc hóa chất.

Với môi trường có tính ăn mòn cao, cần kiểm tra vật liệu cụ thể và khả năng tương thích trước khi sử dụng.

Van cửa  đồng khác Van cửa  đồng thau như thế nào?

Trong thực tế thương mại, thuật ngữ Van cửa  đồng đôi khi được sử dụng khá rộng để chỉ các loại van làm từ vật liệu đồng hoặc hợp kim đồng.

Tuy nhiên, về kỹ thuật cần phân biệt giữa đồng đỏ, đồng thau và các loại bronze. Đồng thau thường chứa đồng và kẽm, trong khi bronze có thể chứa đồng cùng thiếc hoặc các nguyên tố hợp kim khác.

Do đó, khi mua van, không nên chỉ yêu cầu “Van cửa  đồng” mà nên xác định rõ mác vật liệu của thân van theo catalogue hoặc tiêu chuẩn của nhà sản xuất.

Cách lựa chọn Van cửa đồng

Xác định kích thước đường ống

Trước tiên cần xác định DN hoặc kích thước thực tế của đường ống.

Các kích thước thường gặp gồm DN15, DN20, DN25, DN32, DN40, DN50 và lớn hơn tùy model.

Không nên chọn van chỉ dựa vào đường kính đo bên ngoài của ống vì kích thước thực tế còn phụ thuộc vào tiêu chuẩn đường ống.

Kiểm tra tiêu chuẩn ren

Van cửa  đồng nối ren cần có tiêu chuẩn ren tương thích với đường ống.

Các hệ thống khác nhau có thể sử dụng những tiêu chuẩn ren khác nhau. Vì vậy, cần kiểm tra chính xác catalogue của van trước khi đặt hàng.

Xác định áp suất và nhiệt độ

Van phải đáp ứng áp suất làm việc của hệ thống. Nếu sử dụng cho nước nóng, cần kiểm tra thêm nhiệt độ tối đa cho phép.

Đặc biệt, gioăng và vật liệu làm kín có thể có giới hạn nhiệt độ khác với thân van.

Xác định loại lưu chất

Đối với nước sạch hoặc nước kỹ thuật thông thường, Van cửa  đồng có thể là lựa chọn phù hợp.

Nếu dùng với nước biển, hóa chất, dầu hoặc khí, cần kiểm tra khả năng tương thích vật liệu trước khi lắp đặt.

FAQ về Van cửa đồng

Van cửa đồng là gì?

Van cửa đồng là loại van cửa sử dụng vật liệu đồng hoặc hợp kim đồng cho thân van và các bộ phận phù hợp, có chức năng đóng mở và cô lập dòng lưu chất trong đường ống. Van thường có kết nối ren và vận hành bằng tay quay, phù hợp với các đường ống kích thước nhỏ trong hệ thống cấp nước dân dụng, HVAC và một số hệ thống kỹ thuật. Khi mở hoàn toàn, cửa van được nâng lên khỏi đường dòng để nước đi qua tương đối thuận lợi. Khi đóng, cửa van hạ xuống và tiếp xúc với bề mặt làm kín để ngăn dòng. Tùy nhà sản xuất, “Van cửa  đồng” có thể sử dụng đồng thau, bronze hoặc hợp kim đồng khác nên cần kiểm tra rõ vật liệu thực tế.

Van cửa đồng có tốt không?

Van cửa  đồng có nhiều ưu điểm đối với các hệ thống đường ống nước nhỏ, đặc biệt là khả năng chống ăn mòn tương đối tốt, thiết kế gọn và dễ lắp đặt. Đồng và hợp kim đồng cũng có khả năng gia công tốt, giúp tạo ra các kết nối ren có độ chính xác cao. Tuy nhiên, chất lượng van không chỉ phụ thuộc vào việc thân van làm bằng đồng mà còn phụ thuộc vào mác vật liệu, chất lượng gia công, trục, cửa van, gioăng và tiêu chuẩn sản xuất. Vì vậy, khi lựa chọn nên kiểm tra thông số kỹ thuật của đúng model và bảo đảm van phù hợp với áp suất, nhiệt độ cũng như lưu chất của hệ thống.

Van cửa  đồng dùng cho nước nóng được không?

Có thể, nếu model được nhà sản xuất thiết kế và công bố phù hợp với nước nóng. Vật liệu đồng có khả năng làm việc trong nhiều hệ thống nước nóng, nhưng nhiệt độ cho phép của toàn bộ van còn phụ thuộc vào cấu tạo cửa, trục và đặc biệt là vật liệu làm kín. Một model có thể phù hợp với nước lạnh nhưng không nhất thiết phù hợp với nhiệt độ cao. Do đó, trước khi lắp đặt cho đường ống nước nóng cần kiểm tra nhiệt độ làm việc tối đa trong catalogue và đối chiếu với nhiệt độ thực tế của hệ thống.

Van cửa đồng có dùng cho nước sạch không?

Có. Van cửa  đồng được sử dụng phổ biến trong các đường ống cấp nước sạch và hệ thống nước dân dụng. Tuy nhiên, nếu van được sử dụng trong hệ thống nước uống trực tiếp, cần kiểm tra thêm yêu cầu về vật liệu tiếp xúc với nước và các chứng nhận phù hợp với quy định hoặc tiêu chuẩn của công trình. Không nên chỉ dựa vào tên gọi “van đồng” để kết luận sản phẩm phù hợp cho nước uống. Cần xác định chính xác thành phần hợp kim, lớp phủ nếu có và tài liệu chứng minh của nhà sản xuất.

Van cửa đồng có dùng cho PCCC được không?

Không nên mặc định Van cửa  đồng thông thường có thể sử dụng cho PCCC. Hệ thống PCCC có các yêu cầu riêng về tiêu chuẩn, áp suất, khả năng chịu nhiệt và chứng nhận thiết bị. Trong một số hệ thống có thể xuất hiện van bằng hợp kim đồng, nhưng phải sử dụng đúng model đáp ứng yêu cầu thiết kế và tiêu chuẩn áp dụng. Nếu hồ sơ PCCC yêu cầu chứng nhận cụ thể như UL, FM hoặc tiêu chuẩn khác, cần kiểm tra đúng sản phẩm trước khi đưa vào hệ thống. Với đường ống PCCC kích thước lớn, van cửa gang cầu hoặc van cửa chuyên dụng mặt bích thường được sử dụng phổ biến hơn.

Van cửa đồng có điều chỉnh lưu lượng được không?

Không nên sử dụng Van cửa  đồng để điều chỉnh lưu lượng thường xuyên. Van cửa được thiết kế chủ yếu để đóng hoặc mở đường ống. Khi cửa van mở một phần, dòng nước đi qua tiết diện hẹp có thể tạo ra nhiễu loạn và tác động không thuận lợi lên bề mặt làm kín. Nếu duy trì trạng thái này lâu dài, van có thể bị rung, tăng hao mòn và giảm khả năng đóng kín. Nếu hệ thống yêu cầu điều chỉnh lưu lượng thường xuyên, nên sử dụng van cầu, van bướm hoặc van điều khiển được thiết kế chuyên cho chức năng điều tiết.

Van cửa đồng có những kích thước nào?

Van cửa  đồng thường được sản xuất với các kích thước nhỏ như DN15, DN20, DN25, DN32, DN40, DN50 và có thể lớn hơn tùy nhà sản xuất. Trong hệ thống dân dụng, các kích thước DN15 đến DN50 thường gặp do phù hợp với đường ống cấp nước nhỏ. Khi lựa chọn cần xác định cả đường kính danh nghĩa và tiêu chuẩn ren, bởi hai loại van có cùng DN nhưng khác tiêu chuẩn ren có thể không kết nối trực tiếp với nhau. Với đường ống lớn, nên cân nhắc van cửa gang, gang cầu hoặc thép kết nối mặt bích tùy yêu cầu.

Van cửa đồng giá bao nhiêu?

Giá Van cửa  đồng phụ thuộc vào kích thước, vật liệu, thương hiệu, áp suất, tiêu chuẩn ren và số lượng mua. Các van DN15 hoặc DN20 thường có giá thấp hơn đáng kể so với van kích thước lớn. Ngoài ra, van của các thương hiệu khác nhau có thể có sự chênh lệch do tiêu chuẩn sản xuất, vật liệu và chế độ bảo hành. Vì vậy, không nên áp dụng một mức giá cố định cho tất cả Van cửa  đồng. Khi cần báo giá chính xác, nên xác định tối thiểu DN, kiểu kết nối, áp suất và thương hiệu mong muốn.

Kết luận

Van cửa đồng là lựa chọn phù hợp cho nhiều hệ thống đường ống nước kích thước nhỏ nhờ thiết kế gọn, kết nối ren thuận tiện và khả năng chống ăn mòn tương đối tốt.

Khi lựa chọn cần chú ý vật liệu đồng thực tế, kích thước DN, tiêu chuẩn ren, áp suất, nhiệt độ và loại lưu chất. Đặc biệt, cần phân biệt rõ đồng thau, bronze và các hợp kim đồng khác để lựa chọn đúng sản phẩm.

Van cửa  đồng phù hợp nhất với nhiệm vụ đóng mở và cô lập đường ống. Nếu hệ thống yêu cầu điều tiết lưu lượng thường xuyên, nên lựa chọn một loại van được thiết kế chuyên dụng cho chức năng này Van cửa đồng.
