Van cửa gió là gì? Cấu tạo, phân loại, nguyên lý và ứng dụng

Van cửa gió là thiết bị được lắp đặt trên đường ống hoặc hệ thống thông gió để điều chỉnh, đóng mở và kiểm soát lưu lượng không khí. Sản phẩm được sử dụng phổ biến trong hệ thống HVAC, điều hòa không khí, thông gió nhà xưởng, tòa nhà, trung tâm thương mại, bệnh viện, nhà máy và các công trình công nghiệp.

Khác với van nước dùng để kiểm soát chất lỏng, Van cửa  gió làm việc với không khí hoặc các loại khí trong hệ thống thông gió. Tùy mục đích sử dụng, van có thể được thiết kế để điều chỉnh lưu lượng, ngăn dòng khí, cân bằng áp suất hoặc hỗ trợ kiểm soát khói trong trường hợp cháy.

Van cửa  gió có nhiều dạng như Van cửa  gió tay gạt, Van cửa  gió điều khiển điện, van một chiều, van điều chỉnh lưu lượng và van chống cháy lan. Việc lựa chọn loại van cần căn cứ vào lưu lượng, kích thước ống gió, áp suất, nhiệt độ và yêu cầu điều khiển của hệ thống.

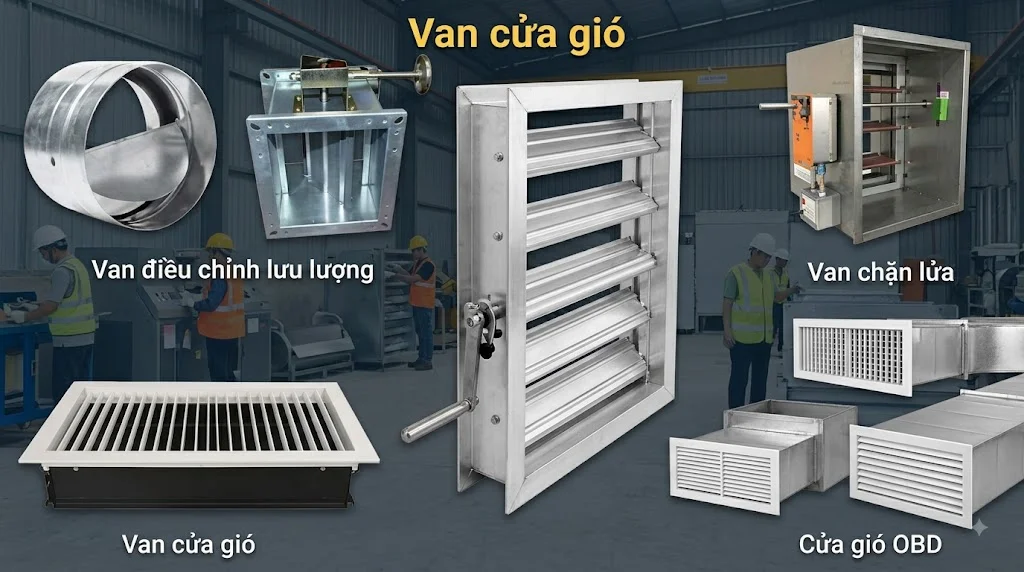

Van cửa  gió có tác dụng gì?

Điều chỉnh lưu lượng không khí

Chức năng phổ biến nhất của Van cửa  gió là điều chỉnh lượng không khí đi qua đường ống. Khi cánh van thay đổi góc mở, tiết diện dòng khí cũng thay đổi theo, từ đó ảnh hưởng đến lưu lượng không khí.

Trong hệ thống HVAC, việc điều chỉnh lưu lượng giúp phân phối không khí phù hợp đến từng khu vực. Ví dụ, các phòng có tải nhiệt khác nhau có thể cần lượng gió cấp khác nhau. Van cửa  gió giúp kỹ thuật viên cân bằng hệ thống và hạn chế tình trạng khu vực quá nhiều gió trong khi khu vực khác không đủ lưu lượng.

Đóng mở đường ống gió

Van có thể được sử dụng để cô lập một đoạn đường ống khi cần bảo trì, sửa chữa hoặc vệ sinh hệ thống.

Khi van đóng, dòng khí bị hạn chế hoặc ngăn lại tùy theo thiết kế. Khi mở, không khí có thể lưu thông qua đường ống.

Kiểm soát hướng và phân phối luồng gió

Trong một số hệ thống, van được bố trí tại các nhánh ống để phân chia và cân bằng luồng khí. Việc điều chỉnh từng van giúp hệ thống đạt được lưu lượng thiết kế tại các khu vực khác nhau.

Đây là yếu tố quan trọng đối với các hệ thống thông gió có nhiều nhánh và nhiều miệng gió.

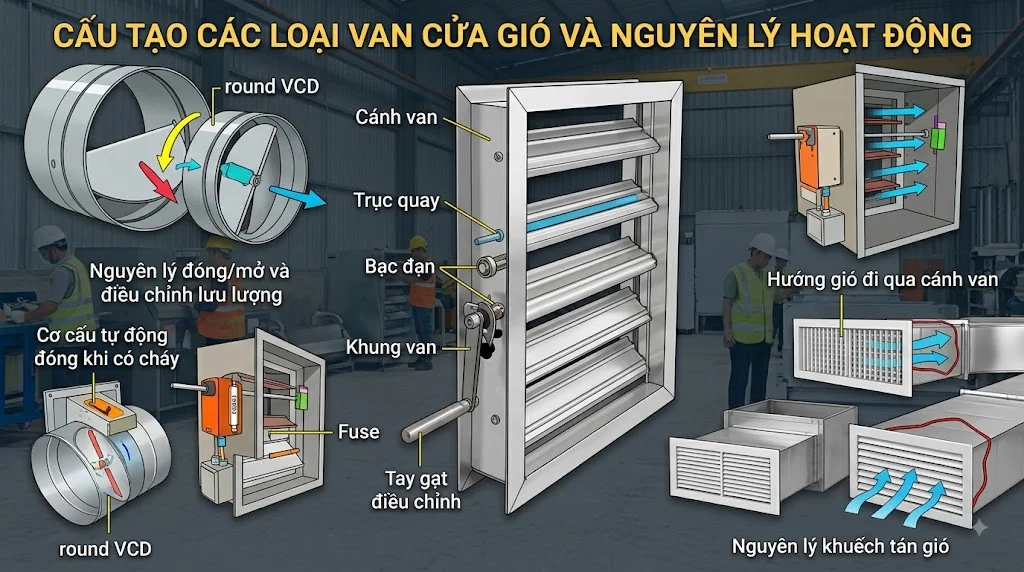

Cấu tạo Van cửa  gió

Thân van

Thân van là khung bao quanh bộ phận cánh van và tạo thành kết cấu để lắp đặt vào đường ống gió.

Thân thường được chế tạo từ tôn mạ kẽm, nhôm hoặc inox, tùy theo môi trường sử dụng. Đối với hệ thống thông gió thông thường, tôn mạ kẽm được sử dụng phổ biến nhờ khả năng chống ăn mòn và chi phí hợp lý.

Trong môi trường có độ ẩm cao hoặc yêu cầu vệ sinh nghiêm ngặt, inox có thể được lựa chọn để tăng khả năng chống ăn mòn và đáp ứng yêu cầu vệ sinh.

Cánh van

Cánh van là bộ phận trực tiếp tác động đến dòng không khí. Tùy thiết kế, van có thể sử dụng một cánh hoặc nhiều cánh.

Khi cánh mở, tiết diện dòng khí tăng lên. Khi cánh đóng hoặc xoay về vị trí hạn chế dòng, lưu lượng không khí giảm.

Với các van nhiều cánh, các cánh thường được liên kết với nhau để có thể chuyển động đồng thời, giúp quá trình điều chỉnh thuận tiện và đồng đều hơn.

Trục và cơ cấu liên kết

Trục van truyền chuyển động từ tay gạt hoặc bộ truyền động đến cánh van. Với van nhiều cánh, cơ cấu liên kết giúp các cánh chuyển động đồng bộ.

Chất lượng trục và cơ cấu liên kết ảnh hưởng trực tiếp đến độ ổn định của van. Nếu cơ cấu bị kẹt hoặc biến dạng, việc điều chỉnh lưu lượng có thể không chính xác.

Tay gạt

Van cửa  gió thủ công thường sử dụng tay gạt để người vận hành điều chỉnh góc mở.

Tay gạt có thể có cơ cấu khóa vị trí, giúp cố định cánh van sau khi đã điều chỉnh đến vị trí mong muốn. Đây là cấu hình phổ biến trong các hệ thống thông gió không yêu cầu điều khiển tự động.

Bộ truyền động điện

Đối với hệ thống tự động hóa, Van cửa  gió có thể được trang bị actuator điện. Bộ truyền động nhận tín hiệu từ bộ điều khiển và thay đổi vị trí cánh van.

Tùy loại actuator, van có thể được điều khiển theo các trạng thái đóng/mở hoặc điều chỉnh theo góc mở. Một số hệ thống còn có tín hiệu phản hồi để xác định vị trí thực tế của van.

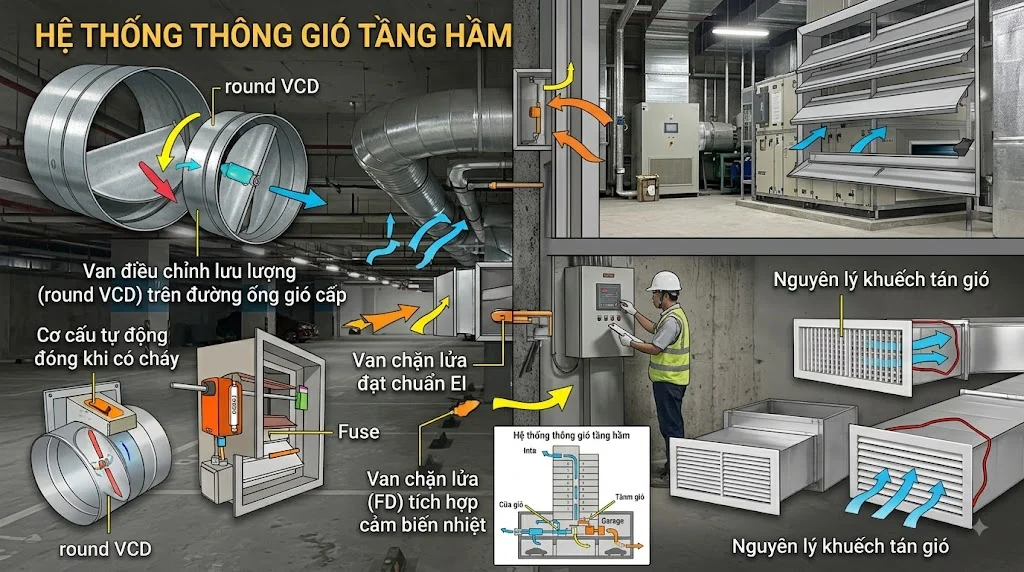

Nguyên lý hoạt động của Van cửa  gió

Nguyên lý hoạt động của Van cửa  gió tương đối đơn giản. Cánh van thay đổi vị trí để thay đổi tiết diện dòng khí.

Khi van mở lớn, không khí có nhiều không gian để đi qua nên lưu lượng có xu hướng tăng. Khi van đóng hoặc giảm góc mở, tiết diện dòng khí giảm và lưu lượng bị hạn chế.

Đối với van thủ công, người vận hành trực tiếp điều chỉnh tay gạt. Đối với van điều khiển điện, actuator sẽ thực hiện chuyển động dựa trên tín hiệu điều khiển.

Tuy nhiên, lưu lượng thực tế không chỉ phụ thuộc vào góc mở của van mà còn liên quan đến áp suất, vận tốc gió, kích thước đường ống và đặc tính của toàn bộ hệ thống HVAC. Vì vậy, không thể xác định chính xác lưu lượng chỉ bằng cách nhìn vào góc mở của van.

Các loại Van cửa  gió phổ biến

Van cửa  gió tay gạt

Van cửa  gió tay gạt sử dụng cơ cấu điều chỉnh thủ công. Đây là loại đơn giản, chi phí tương đối thấp và phù hợp với các hệ thống không cần điều khiển tự động.

Sau khi cân bằng hệ thống, kỹ thuật viên có thể cố định vị trí tay gạt để duy trì trạng thái vận hành mong muốn.

Van cửa  gió điều khiển điện

Van cửa  gió điều khiển điện được kết hợp với actuator để điều khiển từ xa hoặc tự động.

Loại van này thường được sử dụng trong hệ thống BMS, HVAC thông minh hoặc các công trình cần điều khiển nhiều khu vực. Bộ điều khiển có thể thay đổi trạng thái van dựa trên nhiệt độ, áp suất, chất lượng không khí hoặc chương trình vận hành.

Một số actuator có chức năng phản hồi vị trí, giúp hệ thống biết van đang mở bao nhiêu phần trăm.

Van cửa  gió một chiều

Van cửa  gió một chiều được thiết kế để hạn chế dòng khí chảy ngược trong hệ thống thông gió.

Cánh van có thể tự động thay đổi vị trí dựa trên hướng và áp lực của dòng khí. Khi quạt hoạt động, dòng khí đẩy cánh mở; khi quạt dừng, cánh có thể trở về vị trí đóng để hạn chế không khí quay ngược.

Loại van này thường được sử dụng phía sau quạt hoặc tại các nhánh cần hạn chế hiện tượng hồi lưu.

Van điều chỉnh lưu lượng gió

Đây là loại van được thiết kế chủ yếu để cân bằng và điều chỉnh lượng không khí qua từng nhánh.

Kỹ thuật viên có thể thay đổi góc mở để đạt lưu lượng thiết kế. Loại van này rất quan trọng trong quá trình commissioning và cân bằng hệ thống HVAC.

Van chống cháy lan

Van chống cháy lan, thường được gọi là fire damper, được sử dụng tại các vị trí đường ống gió xuyên qua tường hoặc vách ngăn chống cháy.

Khi xảy ra cháy và nhiệt độ đạt ngưỡng thiết kế, cơ cấu của van sẽ kích hoạt để đóng đường ống, góp phần hạn chế sự lan truyền của lửa và khí nóng qua hệ thống thông gió.

Đây là thiết bị có yêu cầu kỹ thuật và tiêu chuẩn khác với van điều chỉnh lưu lượng thông thường.

Van cửa  gió khác gì van gió chống cháy?

Không nên dùng van điều chỉnh lưu lượng thông thường thay thế cho fire damper. Hai thiết bị có mục đích và yêu cầu thiết kế hoàn toàn khác nhau.

Van cửa  gió được sử dụng ở đâu?

Van cửa  gió được sử dụng rộng rãi trong hệ thống điều hòa và thông gió của các tòa nhà văn phòng, khách sạn, bệnh viện, trung tâm thương mại và nhà máy.

Trong hệ thống HVAC, van được sử dụng để cân bằng lưu lượng giữa các nhánh và kiểm soát lượng gió cấp hoặc hồi.

Trong nhà xưởng, van giúp điều chỉnh lượng khí cấp, khí thải và hỗ trợ kiểm soát môi trường làm việc.

Trong bệnh viện, phòng sạch và khu vực yêu cầu kiểm soát áp suất, Van cửa  gió có thể được sử dụng kết hợp với quạt, cảm biến và hệ thống điều khiển để duy trì điều kiện không khí theo thiết kế.

Ưu điểm của Van cửa  gió

Điều chỉnh luồng khí linh hoạt

Van cho phép thay đổi tiết diện đường khí, từ đó hỗ trợ cân bằng lưu lượng giữa các khu vực.

Điều này giúp hệ thống HVAC hoạt động ổn định hơn và hạn chế hiện tượng phân phối gió không đồng đều.

Có thể kết hợp điều khiển tự động

Khi tích hợp actuator, van có thể được điều khiển từ xa thông qua hệ thống BMS hoặc bộ điều khiển HVAC.

Điều này đặc biệt hữu ích với các tòa nhà lớn có hàng trăm hoặc hàng nghìn điểm điều khiển.

Nhiều vật liệu và kích thước

Van có thể được chế tạo bằng tôn mạ kẽm, nhôm hoặc inox với kích thước phù hợp với hệ thống ống gió.

Do đó, có thể lựa chọn cấu hình phù hợp với môi trường và ngân sách của từng dự án.

Hạn chế của Van cửa gió

Van cửa gió tạo ra một mức tổn thất áp suất nhất định, đặc biệt khi cánh van chỉ mở một phần. Nếu lựa chọn sai kích thước hoặc điều chỉnh không phù hợp, quạt có thể phải làm việc với áp suất cao hơn và tiêu thụ nhiều năng lượng hơn.

Ngoài ra, van cần được bảo trì để tránh bụi bẩn, ăn mòn hoặc kẹt cơ cấu. Với van điều khiển điện, actuator cũng cần được kiểm tra định kỳ để bảo đảm van phản hồi chính xác.

Thông số kỹ thuật Van cửa  gió

Thông số thực tế cần được xác định dựa trên thiết kế HVAC, đặc biệt là lưu lượng, vận tốc gió, áp suất và kích thước đường ống.

Cách lựa chọn Van cửa gió

Xác định kích thước đường ống

Kích thước van phải tương thích với kích thước ống gió. Đối với ống chữ nhật cần xác định chiều rộng và chiều cao; đối với ống tròn cần xác định đường kính.

Không nên lựa chọn van chỉ theo kích thước gần đúng vì sai lệch có thể gây khó khăn khi lắp đặt và ảnh hưởng đến tổn thất áp suất.

Xác định lưu lượng và vận tốc gió

Lưu lượng thiết kế là cơ sở quan trọng để lựa chọn kích thước và kiểu van. Nếu van quá nhỏ, vận tốc khí qua van có thể tăng cao, gây tiếng ồn và tổn thất áp suất.

Vì vậy, van cần được lựa chọn đồng bộ với quạt và hệ thống ống gió.

Xác định phương thức điều khiển

Nếu hệ thống chỉ cần điều chỉnh một lần và giữ nguyên vị trí, van tay gạt có thể đáp ứng.

Nếu cần điều khiển theo thời gian thực hoặc kết nối BMS, nên sử dụng actuator điện. Khi đó cần xác định thêm điện áp, mô-men, góc quay và tín hiệu điều khiển.

Xác định yêu cầu PCCC

Nếu van được lắp tại vị trí xuyên qua tường hoặc vách chống cháy, cần xác định có yêu cầu fire damper hay không.

Không nên sử dụng Van cửa  gió thông thường cho vị trí yêu cầu khả năng ngăn cháy nếu sản phẩm không đáp ứng tiêu chuẩn tương ứng.

FAQ về Van cửa gió

Van cửa gió là gì?

Van cửa gió là thiết bị được lắp trong hệ thống ống gió nhằm điều chỉnh, đóng mở hoặc kiểm soát luồng không khí. Van sử dụng cánh van để thay đổi tiết diện dòng khí, từ đó ảnh hưởng đến lưu lượng và hướng chuyển động của không khí trong đường ống. Van có thể được vận hành thủ công bằng tay gạt hoặc tự động thông qua actuator điện. Thiết bị được sử dụng phổ biến trong hệ thống HVAC, thông gió, điều hòa không khí, nhà xưởng, tòa nhà, bệnh viện và các công trình công nghiệp. Tùy mục đích, Van cửa  gió có thể là van điều chỉnh lưu lượng, van một chiều, van điều khiển điện hoặc van chống cháy.

Van cửa gió có tác dụng gì?

Van cửa  gió có nhiều chức năng nhưng phổ biến nhất là điều chỉnh lưu lượng và cô lập dòng không khí trong hệ thống thông gió. Khi thay đổi góc mở của cánh van, tiết diện dòng khí thay đổi, giúp kỹ thuật viên cân bằng lưu lượng giữa các nhánh ống. Van cũng có thể được sử dụng để đóng một nhánh đường ống khi cần bảo trì hoặc sửa chữa. Trong hệ thống tự động hóa, van kết hợp actuator còn có thể điều chỉnh luồng gió theo tín hiệu từ cảm biến hoặc BMS. Tuy nhiên, cần lựa chọn đúng loại van vì van điều chỉnh lưu lượng thông thường không có chức năng thay thế van chống cháy hoặc van kiểm soát khói.

Van cửa gió có điều khiển điện được không?

Có. Van cửa  gió có thể được kết hợp với actuator điện để thực hiện điều khiển tự động. Actuator có thể nhận tín hiệu từ bộ điều khiển HVAC hoặc BMS để đưa cánh van đến vị trí đóng, mở hoặc một góc mở nhất định. Tùy cấu hình, actuator có thể sử dụng nguồn 24V hoặc các loại nguồn khác và nhận tín hiệu điều khiển dạng ON/OFF hoặc tín hiệu điều biến. Một số actuator còn có chức năng phản hồi vị trí để hệ thống biết van thực tế đang mở bao nhiêu phần trăm. Khi lựa chọn cần kiểm tra mô-men actuator và kích thước, trọng lượng của cánh van để bảo đảm đủ lực vận hành.

Van cửa gió có phải van chống cháy không?

Không phải tất cả Van cửa  gió đều là van chống cháy. Van cửa  gió thông thường chủ yếu dùng để điều chỉnh lưu lượng và phân phối không khí trong hệ thống HVAC. Trong khi đó, van chống cháy hay fire damper được thiết kế đặc biệt để đóng đường ống khi xảy ra cháy, nhằm hạn chế sự lan truyền của lửa và khí nóng qua hệ thống ống gió. Fire damper có thể sử dụng cơ cấu nhiệt và phải đáp ứng các yêu cầu thử nghiệm, tiêu chuẩn hoặc chứng nhận tương ứng. Vì vậy, nếu vị trí lắp đặt thuộc khu vực yêu cầu ngăn cháy, cần sử dụng đúng loại van chống cháy thay vì van điều chỉnh gió thông thường.

Van cửa gió có điều chỉnh được lưu lượng không?

Có, đây là một trong những chức năng quan trọng của Van cửa  gió. Khi cánh van thay đổi góc mở, tiết diện dòng khí thay đổi và tạo ra sự thay đổi về lưu lượng. Kỹ thuật viên HVAC có thể sử dụng van để cân bằng lưu lượng giữa các nhánh trong hệ thống. Tuy nhiên, lưu lượng thực tế còn phụ thuộc vào áp suất hệ thống, vận tốc gió, đặc tính quạt và trở lực của đường ống. Vì vậy, việc điều chỉnh chính xác thường cần sử dụng thiết bị đo lưu lượng hoặc áp suất thay vì chỉ căn cứ vào góc mở của van.

Van cửa gió làm bằng vật liệu gì?

Van cửa  gió thường được chế tạo từ tôn mạ kẽm, nhôm hoặc inox, tùy theo yêu cầu của hệ thống. Tôn mạ kẽm có ưu điểm về chi phí và khả năng chống ăn mòn trong môi trường thông thường nên được sử dụng phổ biến. Nhôm có trọng lượng nhẹ và khả năng chống ăn mòn tốt, trong khi inox phù hợp với môi trường có độ ẩm cao hoặc yêu cầu vệ sinh, chống ăn mòn nghiêm ngặt. Ngoài vật liệu thân và cánh, cần kiểm tra vật liệu của trục, bạc đỡ, gioăng và các chi tiết liên kết để bảo đảm toàn bộ van phù hợp với điều kiện làm việc.

Van cửa gió có cần bảo trì không?

Có. Mặc dù cấu tạo van tương đối đơn giản nhưng van vẫn cần được kiểm tra định kỳ để bảo đảm cánh van chuyển động bình thường và không bị kẹt. Bụi bẩn có thể tích tụ trên cánh hoặc cơ cấu liên kết, đặc biệt trong hệ thống thông gió hoạt động lâu ngày. Với van điều khiển điện, cần kiểm tra thêm actuator, dây điện, tín hiệu điều khiển và phản hồi vị trí nếu có. Đối với hệ thống PCCC, các loại damper chuyên dụng cần được kiểm tra theo yêu cầu bảo trì của công trình và tiêu chuẩn áp dụng. Việc bảo trì thường xuyên giúp hạn chế tình trạng van không đạt đúng vị trí khi hệ thống cần vận hành.

Kết luận

Van cửa gió là một thành phần quan trọng trong hệ thống HVAC và thông gió, giúp kiểm soát lưu lượng, phân phối không khí và cô lập các nhánh đường ống. Tùy yêu cầu, người dùng có thể lựa chọn van tay gạt, van điều khiển điện, van một chiều, van điều chỉnh lưu lượng hoặc van chống cháy.

Khi lựa chọn cần xem xét đồng thời kích thước ống gió, lưu lượng, vận tốc khí, áp suất, vật liệu, phương thức điều khiển và yêu cầu PCCC. Đặc biệt, cần phân biệt rõ van điều chỉnh gió thông thường với fire damper để tránh lựa chọn sai thiết bị cho công trình Van cửa gió.
