Van cổng thép là gì? Cấu tạo, phân loại, ưu điểm và ứng dụng

Van cổng thép là loại van công nghiệp có thân van được chế tạo chủ yếu từ vật liệu thép, sử dụng cơ cấu cánh van chuyển động lên xuống để đóng hoặc mở dòng lưu chất trong đường ống. So với van cổng gang, Van cổng  thép thường được lựa chọn cho những hệ thống có yêu cầu cao hơn về áp suất, nhiệt độ, độ bền cơ học hoặc điều kiện làm việc khắc nghiệt.

Van cổng  thép được sử dụng trong nhiều lĩnh vực như dầu khí, hóa chất, nhiệt điện, hơi nóng, cấp nước công nghiệp, nhà máy sản xuất và các hệ thống đường ống công nghệ. Tùy theo thiết kế, van có thể được chế tạo từ carbon steel, alloy steel hoặc các loại thép không gỉ.

Van cổng  thép chủ yếu dùng để đóng hoặc mở hoàn toàn đường ống. Khi van mở hoàn toàn, cánh van được nâng lên khỏi dòng chảy nên mức cản trở tương đối thấp. Khi đóng, cánh van hạ xuống và tiếp xúc với bề mặt làm kín để ngăn dòng lưu chất.

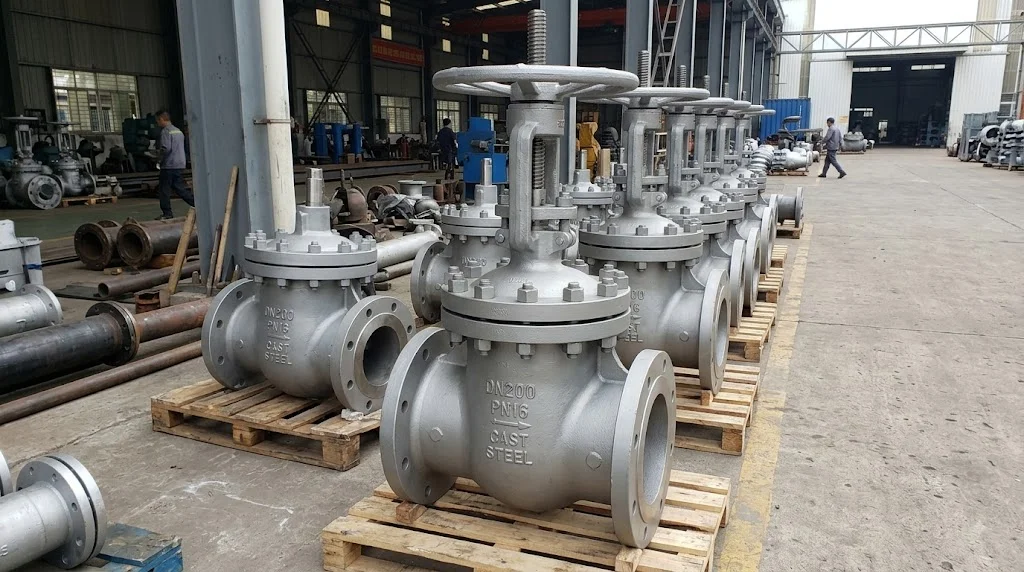

Cấu tạo Van cổng  thép

Thân van

Thân van là bộ phận chịu áp lực chính và bao bọc toàn bộ cơ cấu đóng mở. Tùy vào điều kiện làm việc, thân van có thể được chế tạo từ thép carbon, thép hợp kim hoặc thép không gỉ.

Đối với các hệ thống công nghiệp có áp suất và nhiệt độ cao, vật liệu thân van phải được lựa chọn dựa trên thiết kế của đường ống. Không nên chỉ lựa chọn theo kích thước DN mà cần xem xét đồng thời áp suất, nhiệt độ và loại lưu chất.

Cánh van

Cánh van có nhiệm vụ đóng hoặc mở dòng lưu chất. Khi vận hành, cánh di chuyển theo phương vuông góc với hướng dòng chảy. Khi mở hoàn toàn, cánh được nâng lên khỏi đường dòng chảy; khi đóng, cánh hạ xuống và tiếp xúc với seat.

Tùy thiết kế, Van cổng  thép có thể sử dụng cánh dạng wedge hoặc các cấu hình cánh khác. Vật liệu cánh thường được lựa chọn tương thích với thân van và điều kiện làm việc.

Trục van

Trục van truyền chuyển động từ tay quay, hộp số hoặc bộ truyền động đến cánh van. Khi vận hành, trục tạo ra chuyển động nâng hoặc hạ cánh van.

Trục phải có độ bền cơ học phù hợp để chịu được lực đóng mở và mô-men vận hành. Trong môi trường nhiệt độ hoặc ăn mòn cao, vật liệu trục cũng cần được lựa chọn phù hợp.

Tay quay hoặc hộp số

Các Van cổng  thép kích thước nhỏ có thể sử dụng tay quay để vận hành thủ công. Với van có kích thước lớn hoặc áp suất cao, lực đóng mở có thể lớn nên thường sử dụng hộp số để giảm lực vận hành.

Trong những hệ thống yêu cầu tự động hóa, Van cổng  thép có thể được kết hợp với bộ truyền động điện, khí nén hoặc thủy lực tùy thiết kế.

Seat và bộ phận làm kín

Seat là bề mặt làm kín giữa cánh van và thân van. Khi van đóng hoàn toàn, cánh van tiếp xúc với seat để ngăn dòng lưu chất.

Ngoài seat, van còn có packing quanh trục và gioăng tại các vị trí ghép nối. Với hệ thống nhiệt độ cao, vật liệu làm kín phải được lựa chọn phù hợp với nhiệt độ và áp suất thực tế.

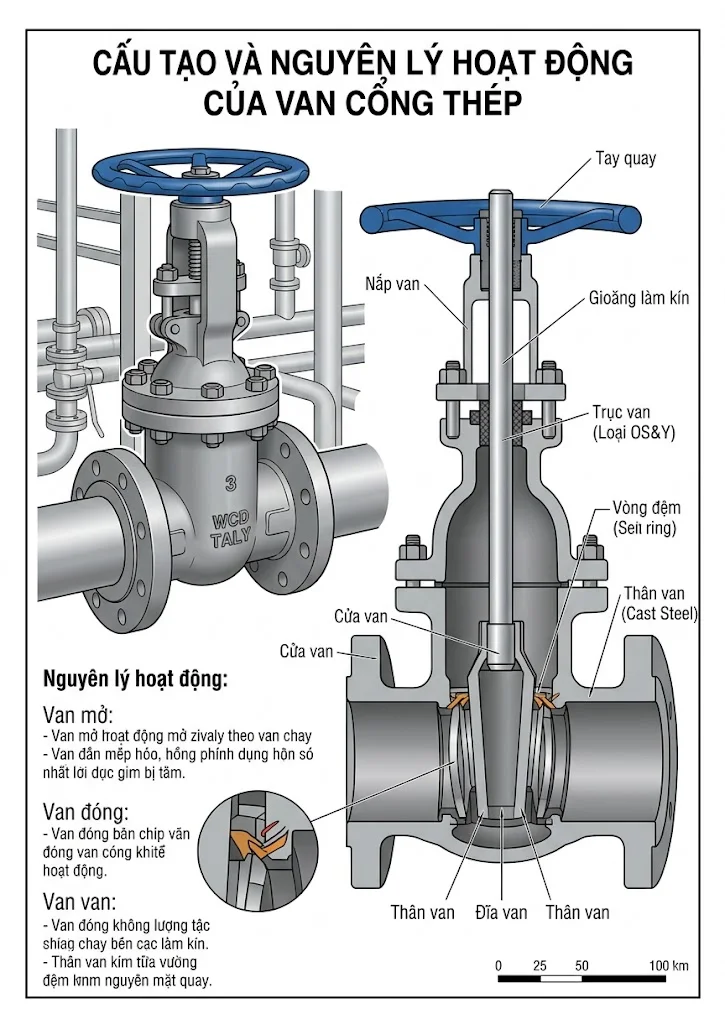

Nguyên lý hoạt động của Van cổng  thép

Khi mở van

Khi xoay tay quay hoặc vận hành bộ truyền động theo chiều mở, trục van nâng cánh van lên. Cánh tiếp tục di chuyển cho đến khi đạt vị trí mở hoàn toàn.

Khi đó, cánh van nằm ngoài đường dòng chảy, giúp lưu chất đi qua thân van với mức cản trở tương đối thấp. Đây là đặc điểm khiến Van cổng  thép phù hợp với những tuyến ống cần duy trì lưu lượng lớn.

Khi đóng van

Khi vận hành theo chiều đóng, trục van hạ cánh xuống cho đến khi cánh tiếp xúc với seat. Khi van đóng hoàn toàn, dòng lưu chất bị cô lập.

Van cổng  thép không được thiết kế chủ yếu cho việc điều tiết lưu lượng. Việc vận hành van ở trạng thái mở một phần trong thời gian dài có thể gây rung động, xói mòn và ảnh hưởng đến bề mặt làm kín.

Các loại Van cổng  thép phổ biến

Van cổng  thép đúc

Van cổng  thép đúc được chế tạo bằng phương pháp đúc thân van. Đây là cấu hình phổ biến trong nhiều hệ thống công nghiệp và có thể được sản xuất với nhiều kích thước và cấp áp suất.

Van thép đúc thường được sử dụng trong các hệ thống dầu khí, hơi, nước công nghiệp, hóa chất và năng lượng. Khi lựa chọn cần kiểm tra tiêu chuẩn thiết kế, vật liệu và pressure-temperature rating của sản phẩm.

Van cổng  thép rèn

Van cổng  thép rèn được chế tạo từ phôi thép thông qua quá trình rèn. Loại van này thường được sử dụng ở kích thước nhỏ hơn nhưng có yêu cầu cao về áp suất và độ bền.

Van thép rèn thường xuất hiện trong các hệ thống công nghiệp có áp suất cao, chẳng hạn đường ống hơi, dầu khí và các tuyến công nghệ. Thiết kế cụ thể phụ thuộc vào tiêu chuẩn và yêu cầu của hệ thống.

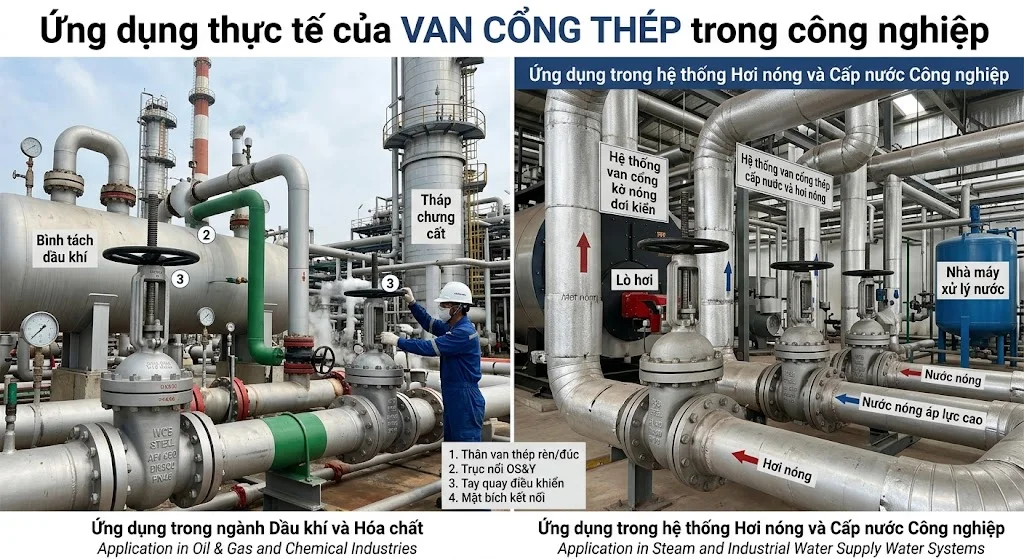

Van cổng  thép DN50, DN80, DN100, DN150

Van cổng  thép DN50

Van cổng  thép DN50 tương đương khoảng 2 inch và thường được sử dụng trên các tuyến đường ống công nghiệp kích thước vừa và nhỏ. Tùy thiết kế, van có thể sử dụng kết nối ren hoặc mặt bích.

Đối với hệ thống áp suất cao, cần kiểm tra pressure rating và loại vật liệu trước khi lựa chọn. Nếu sử dụng cho hơi hoặc dầu nóng, cần đặc biệt chú ý đến giới hạn nhiệt độ của seat và packing.

Van cổng  thép DN80

Van cổng  thép DN80 tương đương khoảng 3 inch và thường được sử dụng trong hệ thống nước công nghiệp, hơi, dầu và các tuyến công nghệ. Van có thể được thiết kế theo nhiều cấp áp suất khác nhau.

Khi lựa chọn DN80 cần kiểm tra tiêu chuẩn kết nối, chiều dài van và áp suất làm việc. Nếu sử dụng trong môi trường nhiệt độ cao, vật liệu làm kín cũng cần được xác định chính xác.

Van cổng  thép DN100

Van cổng  thép DN100 tương đương khoảng 4 inch và được sử dụng phổ biến trên các tuyến đường ống công nghiệp. Với kích thước này, van thường sử dụng kết nối mặt bích và có thể vận hành bằng tay quay hoặc hộp số.

Van DN100 có thể được sử dụng cho nước, dầu, hơi hoặc các lưu chất công nghiệp phù hợp với vật liệu. Cần kiểm tra pressure-temperature rating trước khi đưa vào vận hành.

Van cổng  thép dùng cho hơi

Van cổng  thép có thể được sử dụng trong hệ thống hơi nếu model được thiết kế phù hợp với nhiệt độ và áp suất của hệ thống. Thép carbon hoặc thép hợp kim có thể được lựa chọn tùy theo điều kiện vận hành.

Đối với hơi nóng, cần đặc biệt quan tâm đến vật liệu seat, packing, gasket và giới hạn nhiệt độ. Không nên lựa chọn van chỉ dựa vào DN và PN mà bỏ qua nhiệt độ làm việc.

Van cổng thường được sử dụng để cô lập đường ống hơi hơn là điều chỉnh lưu lượng. Nếu cần điều tiết hơi, nên sử dụng van cầu hoặc van điều khiển được thiết kế cho mục đích này.

Van cổng  thép dùng cho dầu và gas

Van cổng  thép được sử dụng trong nhiều hệ thống dầu khí nhờ khả năng đáp ứng các điều kiện áp suất và nhiệt độ khác nhau. Tuy nhiên, việc sử dụng cho dầu hoặc gas phải dựa trên đúng tiêu chuẩn thiết kế và yêu cầu an toàn của hệ thống.

Đối với gas, cần kiểm tra khả năng làm kín, vật liệu thân và seat, pressure rating cũng như các chứng nhận liên quan. Không phải mọi Van cổng  thép đều phù hợp cho gas chỉ vì thân van được chế tạo bằng thép.

Ưu điểm của Van cổng  thép

Van cổng  thép có ưu điểm nổi bật về độ bền cơ học và khả năng làm việc trong nhiều điều kiện áp suất, nhiệt độ. Nhờ có nhiều loại vật liệu thép khác nhau, van có thể được sử dụng trong các hệ thống từ nước công nghiệp đến hơi, dầu khí và hóa chất.

Khi mở hoàn toàn, cánh van được nâng khỏi đường dòng chảy nên mức cản trở tương đối thấp. Điều này giúp van phù hợp với các tuyến ống cần lưu lượng lớn và cần khả năng cô lập dòng lưu chất.

Nhược điểm của Van cổng  thép

Van cổng  thép thường có trọng lượng và chi phí cao hơn một số dòng van gang hoặc van có vật liệu thông thường. Đối với những hệ thống không yêu cầu áp suất hoặc nhiệt độ cao, việc sử dụng van thép có thể không phải lựa chọn kinh tế nhất.

Thời gian đóng mở cũng tương đối dài do cánh van phải di chuyển một quãng đường đáng kể và thường cần nhiều vòng quay. Vì vậy, van không phù hợp với những ứng dụng yêu cầu đóng mở cực nhanh.

Cách lựa chọn Van cổng  thép

Khi lựa chọn Van cổng  thép, trước tiên cần xác định loại lưu chất, áp suất, nhiệt độ và kích thước đường ống. Đây là bốn thông số cơ bản quyết định loại vật liệu và pressure rating cần thiết.

Sau đó cần lựa chọn loại thép phù hợp như carbon steel, alloy steel hoặc stainless steel. Với môi trường nhiệt độ cao, cần kiểm tra khả năng chịu nhiệt của vật liệu. Với môi trường ăn mòn, cần xem xét cả vật liệu thân, cánh, seat, trục và bộ phận làm kín.

Giá Van cổng  thép

Giá Van cổng  thép phụ thuộc vào kích thước DN, pressure rating, vật liệu, tiêu chuẩn thiết kế, thương hiệu, kiểu kết nối và phương thức vận hành. Van thép rèn, van thép hợp kim hoặc van dùng cho áp suất cao thường có giá khác đáng kể so với van thép carbon thông thường.

Van DN50 sẽ có giá khác DN100, DN150 hoặc DN200. Ngoài ra, van sử dụng hộp số hoặc bộ truyền động cũng có chi phí cao hơn cấu hình tay quay cơ bản.

Để báo giá chính xác, nên cung cấp DN + PN/Class + vật liệu + tiêu chuẩn kết nối + loại lưu chất + nhiệt độ làm việc + số lượng. Đối với van công nghiệp, chỉ cung cấp thông tin "Van cổng  thép" thường chưa đủ để xác định đúng sản phẩm.

FAQ về Van cổng thép

Van cổng thép dùng để làm gì?

Van cổng  thép được sử dụng chủ yếu để đóng, mở hoặc cô lập dòng lưu chất trong đường ống. Van thường xuất hiện trong các hệ thống dầu khí, hóa chất, hơi, nước công nghiệp, nhiệt điện và các dây chuyền sản xuất. Khi mở hoàn toàn, van có mức cản trở dòng chảy tương đối thấp.

Van cổng thép có dùng cho hơi nóng không?

Có thể, nếu model được thiết kế phù hợp với áp suất và nhiệt độ của hệ thống hơi. Khi sử dụng cho hơi nóng, cần kiểm tra không chỉ thân van mà còn seat, packing, gasket và các bộ phận làm kín. Cần căn cứ vào pressure-temperature rating của nhà sản xuất để xác định giới hạn vận hành thực tế.

Van cổng thép có dùng cho dầu và gas không?

Có những dòng Van cổng  thép được thiết kế cho hệ thống dầu khí và gas. Tuy nhiên, không phải mọi Van cổng  thép đều phù hợp với gas hoặc dầu, vì yêu cầu về vật liệu, khả năng làm kín, áp suất và chứng nhận có thể khác nhau. Khi sử dụng cho dầu khí cần lựa chọn theo đúng specification và tiêu chuẩn an toàn của hệ thống.

Van cổng thép PN16 là gì?

Van cổng  thép PN16 là van có cấp áp suất danh nghĩa PN16 theo tiêu chuẩn áp dụng. Đây là thông số thường được sử dụng để phân loại khả năng chịu áp của van trong các hệ thống sử dụng tiêu chuẩn PN. Tuy nhiên, áp suất làm việc thực tế còn phụ thuộc vào vật liệu và nhiệt độ, vì vậy không nên hiểu PN16 đơn giản là van luôn làm việc ở 16 bar.

Van cổng thép Class 150 là gì?

Class 150 là một cấp pressure class thường được sử dụng trong các hệ thống thiết kế theo tiêu chuẩn ASME/ANSI. Áp suất cho phép của Class 150 không phải một giá trị cố định cho mọi loại vật liệu và nhiệt độ. Khi lựa chọn cần tra pressure-temperature rating của đúng vật liệu và model van.

Van cổng  thép có điều tiết lưu lượng được không?

Van cổng  thép chủ yếu được thiết kế để đóng hoặc mở hoàn toàn chứ không phải điều tiết lưu lượng liên tục. Khi van chỉ mở một phần, dòng lưu chất có thể gây rung động, xói mòn và ảnh hưởng đến bề mặt làm kín. Nếu cần điều chỉnh lưu lượng, nên lựa chọn van cầu hoặc van điều khiển phù hợp với hệ thống.

Van cổng thép đúc và Van cổng  thép rèn khác nhau thế nào?

Van thép đúc được chế tạo bằng phương pháp đúc thân van và thường có nhiều lựa chọn kích thước, phù hợp với nhiều hệ thống công nghiệp. Van thép rèn được chế tạo từ phôi thép rèn và thường được sử dụng nhiều ở các kích thước nhỏ hơn nhưng có yêu cầu cao về áp suất. Việc lựa chọn giữa hai loại phải dựa trên kích thước, pressure rating, tiêu chuẩn thiết kế và điều kiện làm việc.

Kết luận

Van cổng thép là lựa chọn phù hợp cho nhiều hệ thống đường ống có yêu cầu cao về độ bền, áp suất và nhiệt độ, đặc biệt trong dầu khí, hóa chất, hơi, nhiệt điện và công nghiệp sản xuất. Tùy điều kiện làm việc, có thể lựa chọn van thép đúc, thép rèn, thép carbon, thép hợp kim hoặc inox.

Khi lựa chọn Van cổng  thép, cần xác định đầy đủ DN, PN/Class, vật liệu, loại lưu chất, nhiệt độ, áp suất, tiêu chuẩn kết nối và phương thức vận hành. Đặc biệt đối với hệ thống hơi, dầu, gas hoặc hóa chất, việc lựa chọn đúng vật liệu và pressure-temperature rating quan trọng hơn việc chỉ lựa chọn theo kích thước đường ống Van cổng thép.
